Toyota Tundra. Manual - part 1974

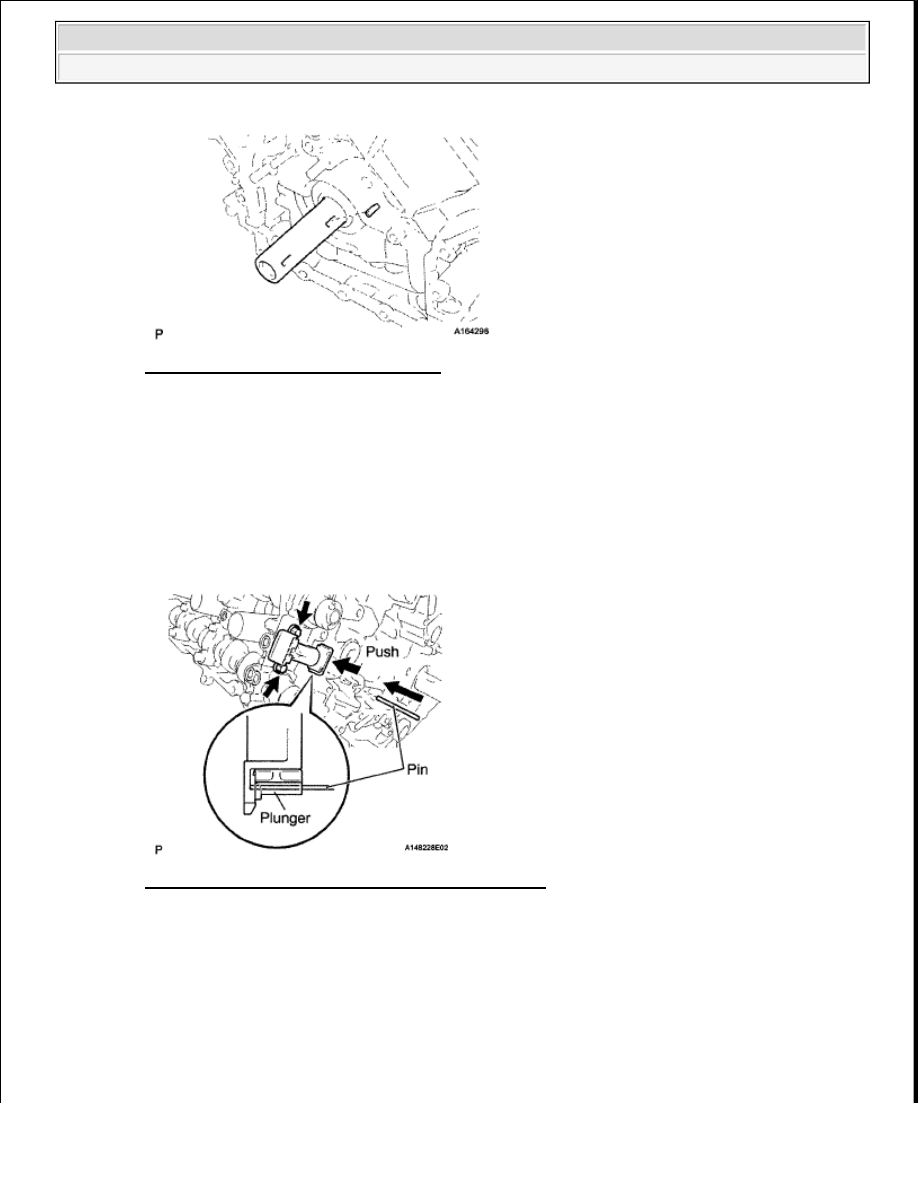

Fig. 357: Identifying Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25

INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY

a

Install the chain tensioner with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

b

While raising up the No  2 chain tensioner, insert a pin of Ø 1 0 mm (0 0394 in ) into the hole to fix
it in place

Fig. 358: Installing No. 2 Chain Tensioner Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26

INSTALL NO. 1 CHAIN SUB-ASSEMBLY RH

a

Align the No  1 chain's orange mark plate with the camshaft timing gear's timing mark, and attach
the chain to the gear as shown in the illustration



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

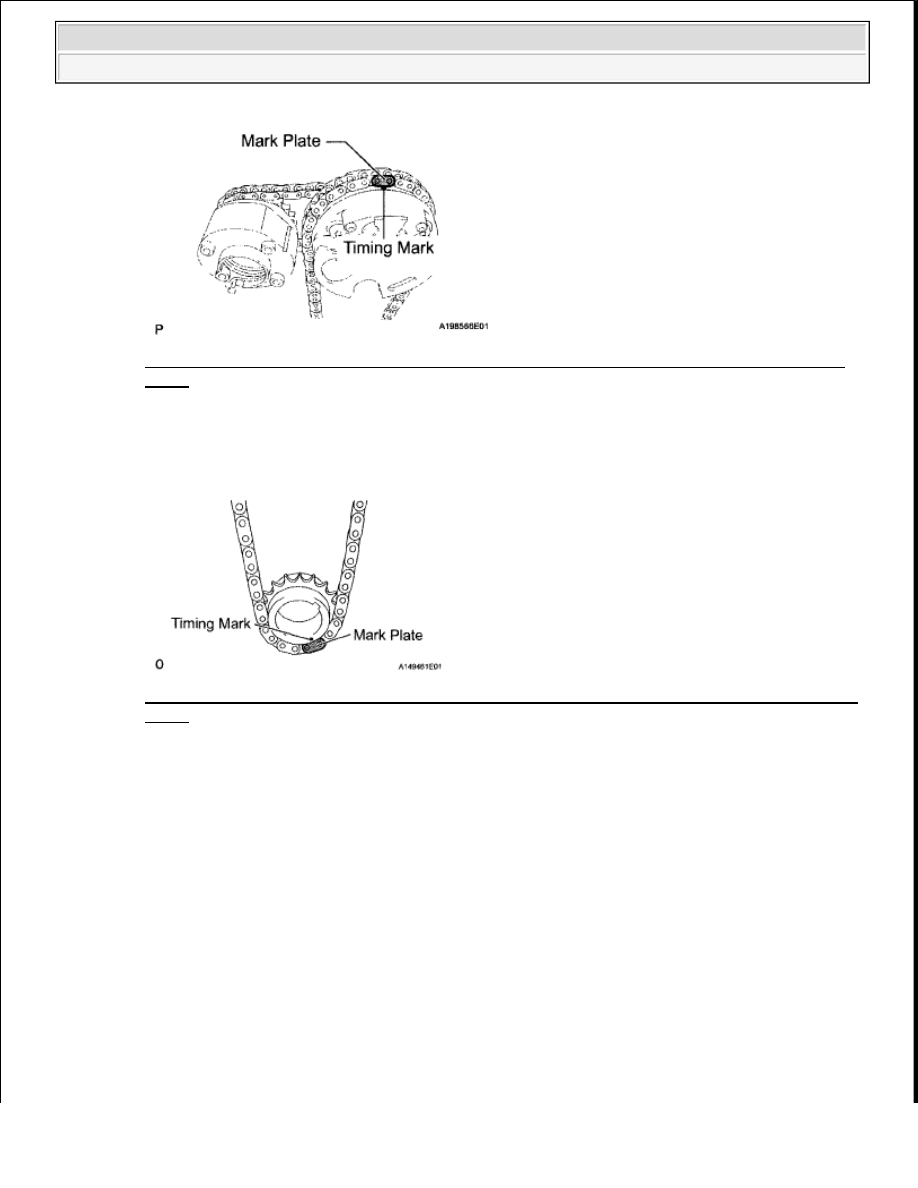

Fig. 359: Aligning No. 1 Chain's Orange Mark Plate With Camshaft Timing Gear's Timing
Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Align the No  1 chain's orange mark plate with the crankshaft timing gear's timing mark, and attach
the chain to the gear as shown in the illustration

Fig. 360: Aligning No. 1 Chain's Orange Mark Plate With Crankshaft Timing Gear's Timing
Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Align the No  2 chain's mark plates (yellow) with the timing marks of the camshaft timing gear and
camshaft timing exhaust gear, and attach the No  2 chain to the gears as shown in the illustration

HINT:

The crankshaft timing gear and camshaft exhaust gear will be installed with the No  1 and No  2
chains connected to the gears



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

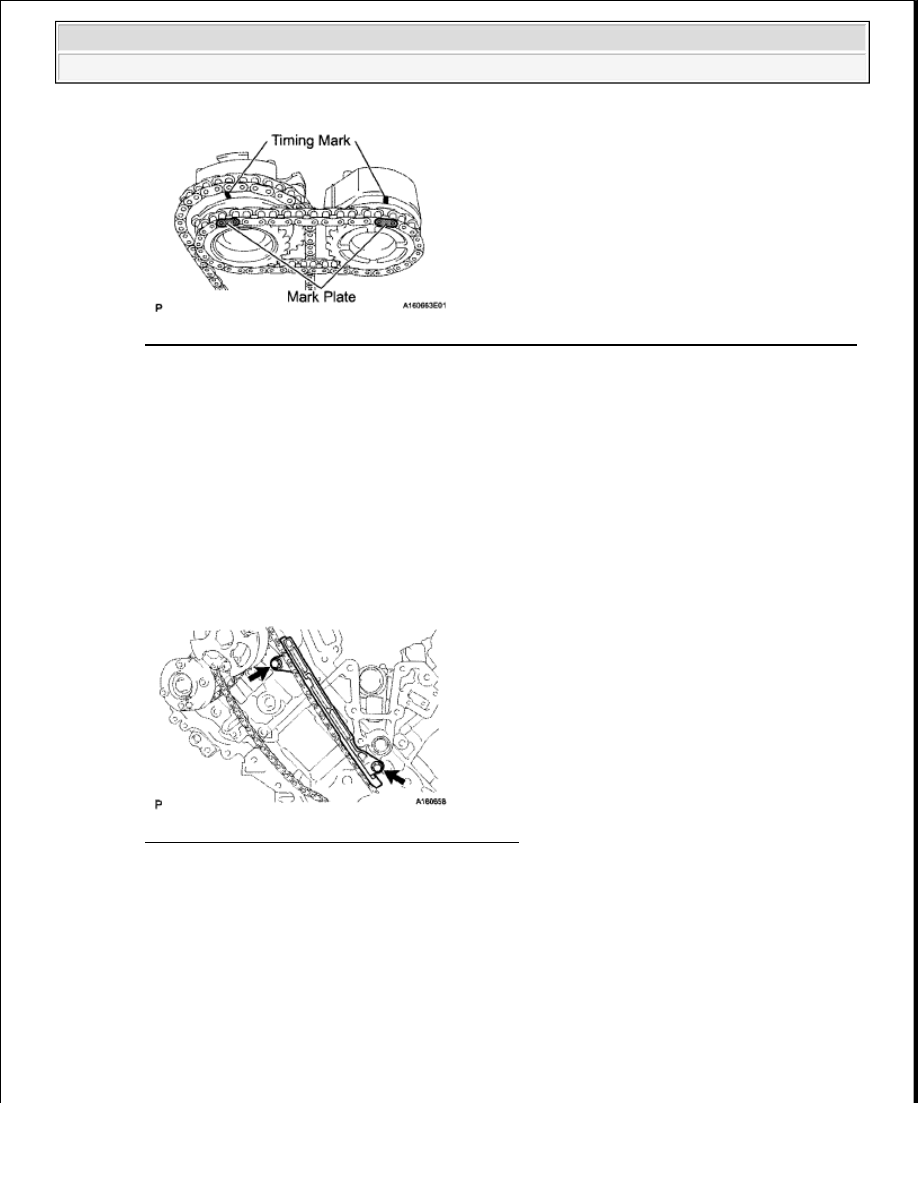

Fig. 361: Aligning No. 2 Chain's Mark Plates With Timing Marks Of Camshaft Timing Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Install the crankshaft timing sprocket to the crankshaft

e

Align and attach the knock pin of the No  1 camshaft with the pin hole of the camshaft timing gear

f

Using the hexagonal portion of the No  2 camshaft, align and attach the knock pin of the No  2
camshaft with the pin hole of the camshaft timing exhaust gear

g

Remove the pin from the No  2 chain tensioner

27

INSTALL NO. 1 CHAIN VIBRATION DAMPER RH

a

Install the vibration damper with the 2 bolts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 362: Locating Vibration Damper With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28

INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH

HINT:

If you cannot install the chain tensioner slipper due to the tension of the chain, use the hexagonal portion
of the camshaft to loosen the chain, and then install the chain tensioner slipper



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

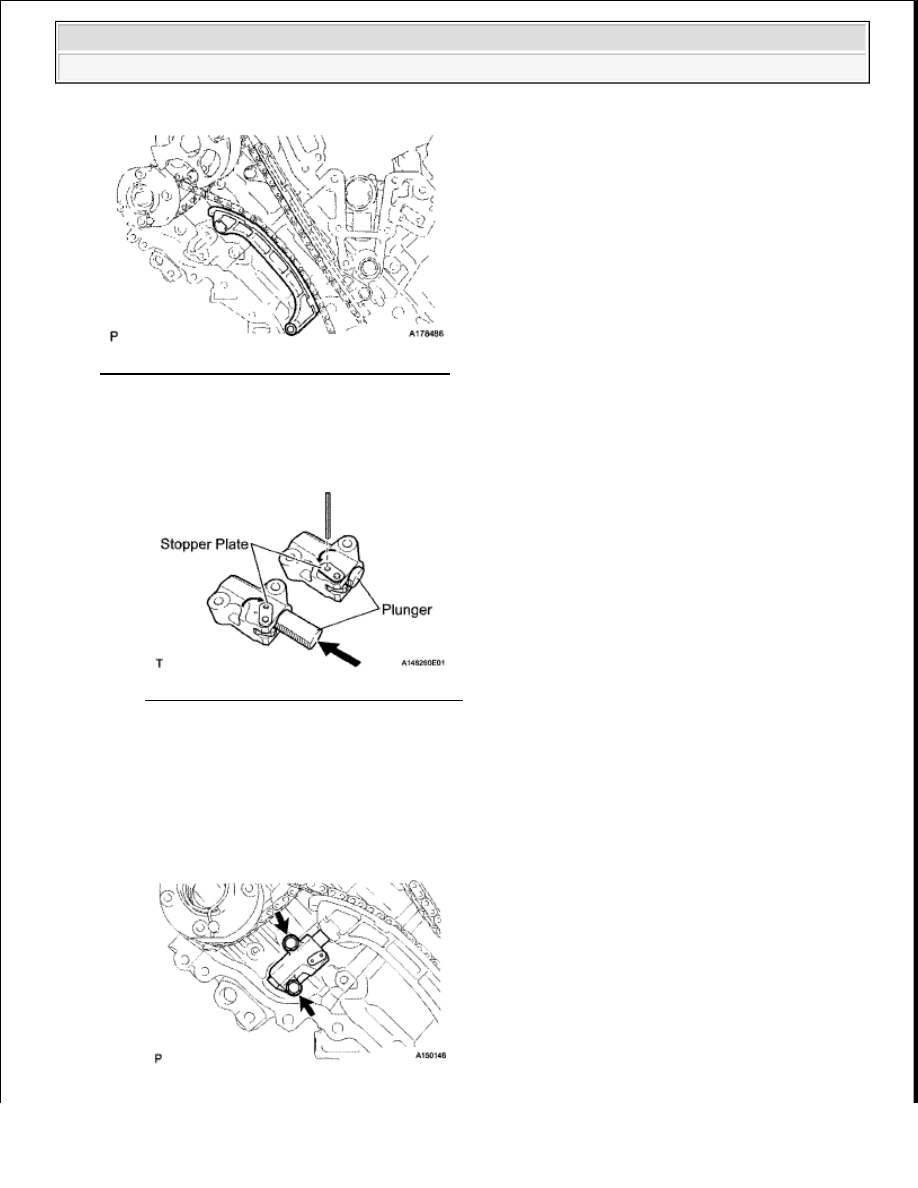

Fig. 363: Identifying Chain Tensioner Slipper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY RH

a

Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner

Fig. 364: Pushing Plunger Into Tensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Move the stopper plate downward to set the lock, and insert a hexagon wrench into the hole of the
stopper plate

c

Install the chain tensioner with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
