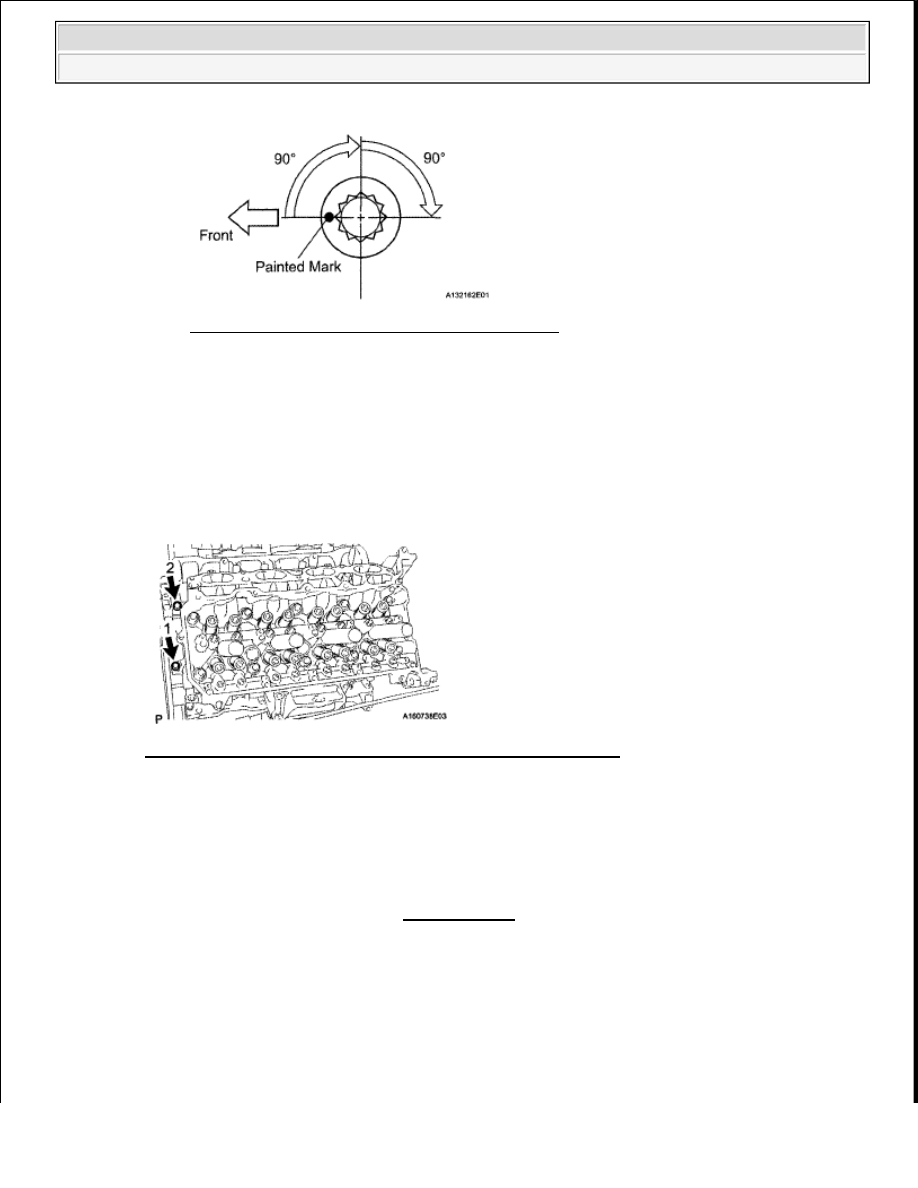

Fig. 30: Identifying Cylinder Head Bolt Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Step 3:

1

Tighten the cylinder head bolts an additional 90° in the sequence shown in step 1

2

Check that the painting marks are now facing rearward

f

Install and uniformly tighten the 2 bolts in the sequence shown in the illustration

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 31: Identifying Cylinder Head Bolts Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

INSTALL VALVE STEM CAP

a

Apply a light coat of engine oil to the valve stem caps

b

Install the 16 valve stem caps to the cylinder head

6

INSTALL VALVE LASH ADJUSTER ASSEMBLY

a

Inspect the valve lash adjuster (See INSPECTION )

b

Install the 16 valve lash adjusters to the cylinder head

7

INSTALL NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

a

Apply engine oil to the lash adjuster tips and valve stem cap ends

b

Install the 16 valve rocker arms as shown in the illustration

NOTE:

Install the lash adjuster at the same place it was removed from.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































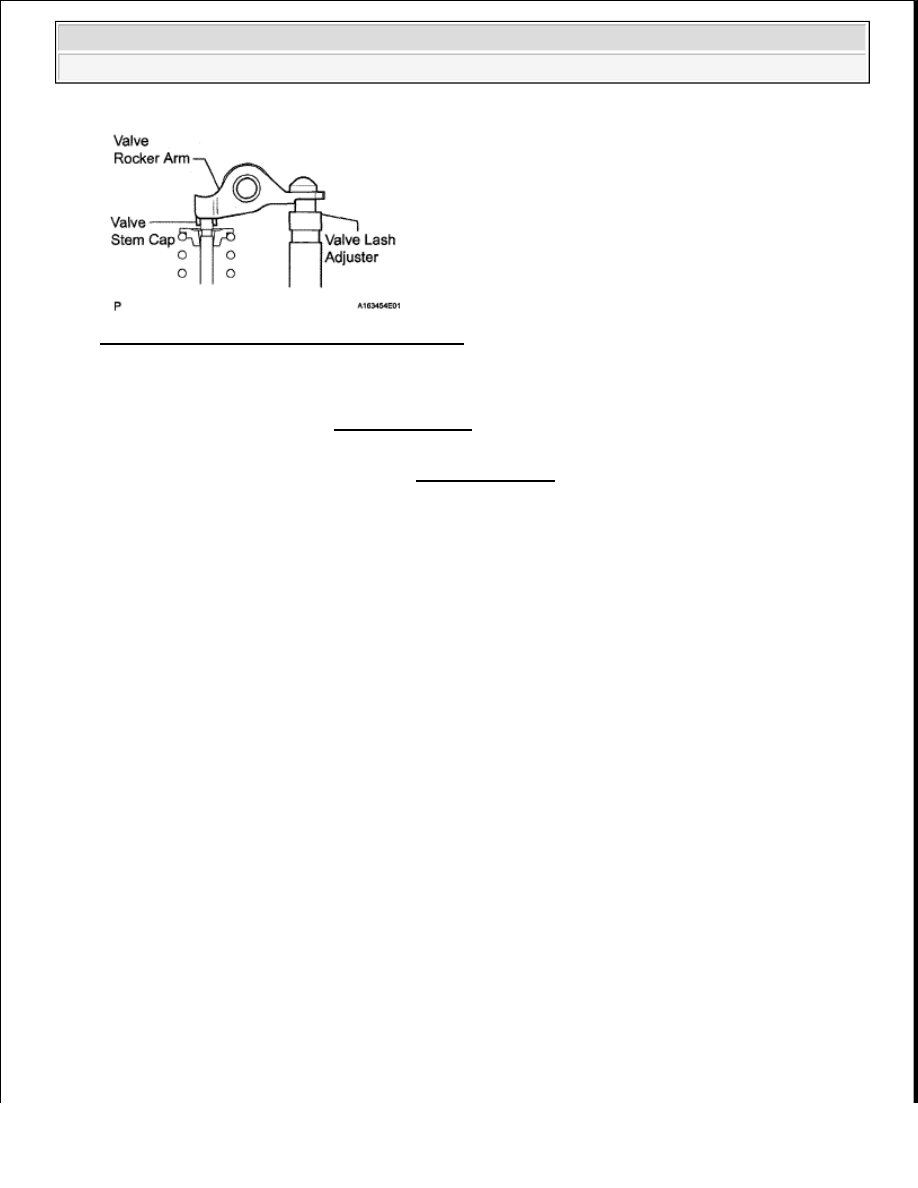

Fig. 32: Identifying Valve Rocker Arm Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

INSTALL CAMSHAFTS (for Bank 2)

a

Install the camshafts (See INSTALLATION )

9

INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH

a

Install the exhaust manifold RH (See INSTALLATION )

CYLINDER HEAD

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

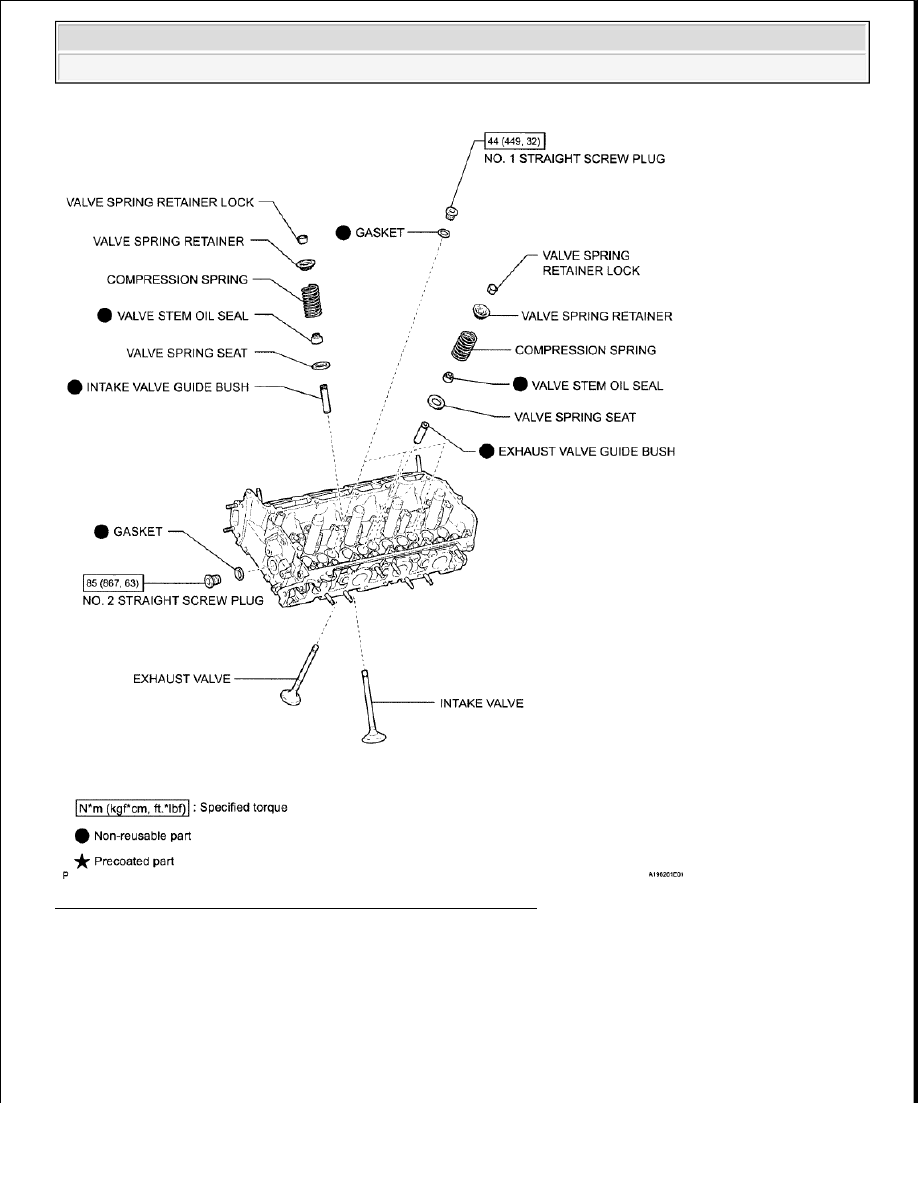

Fig. 33: Identifying Cylinder Head With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE INTAKE VALVE

a

Using SST and wooden blocks, compress the compression spring and remove the valve retainer
locks



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































SST 09202-70020(09202-00010)

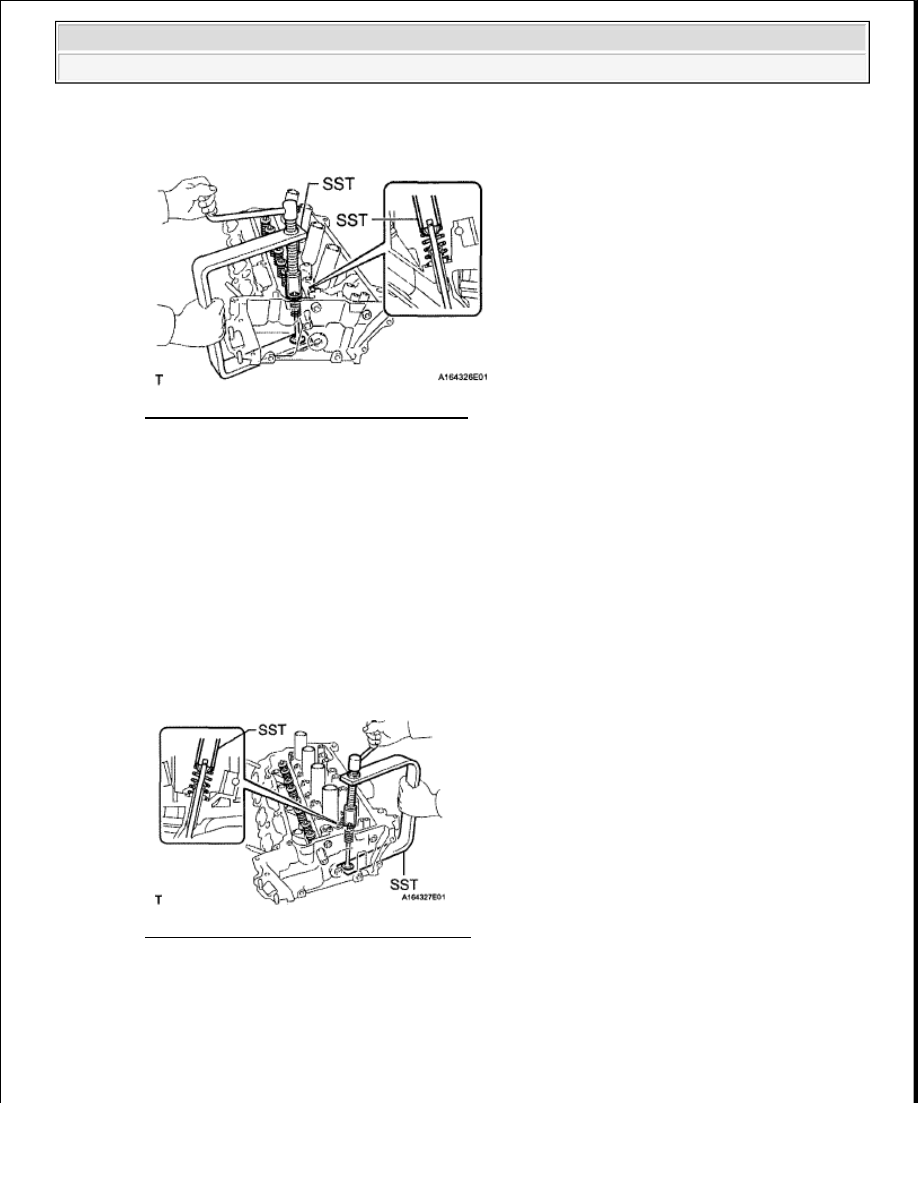

Fig. 34: Compressing Intake Valve Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the retainer, compression spring and valve

HINT:

Arrange the removed parts in the correct order

2

REMOVE EXHAUST VALVE

a

Using SST and wooden blocks, compress the compression spring and remove the valve retainer
looks

SST 09202-70020(09202-00010)

Fig. 35: Compressing Compression Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the retainer, compression spring and valve

HINT:

Arrange the removed parts in the correct order



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
