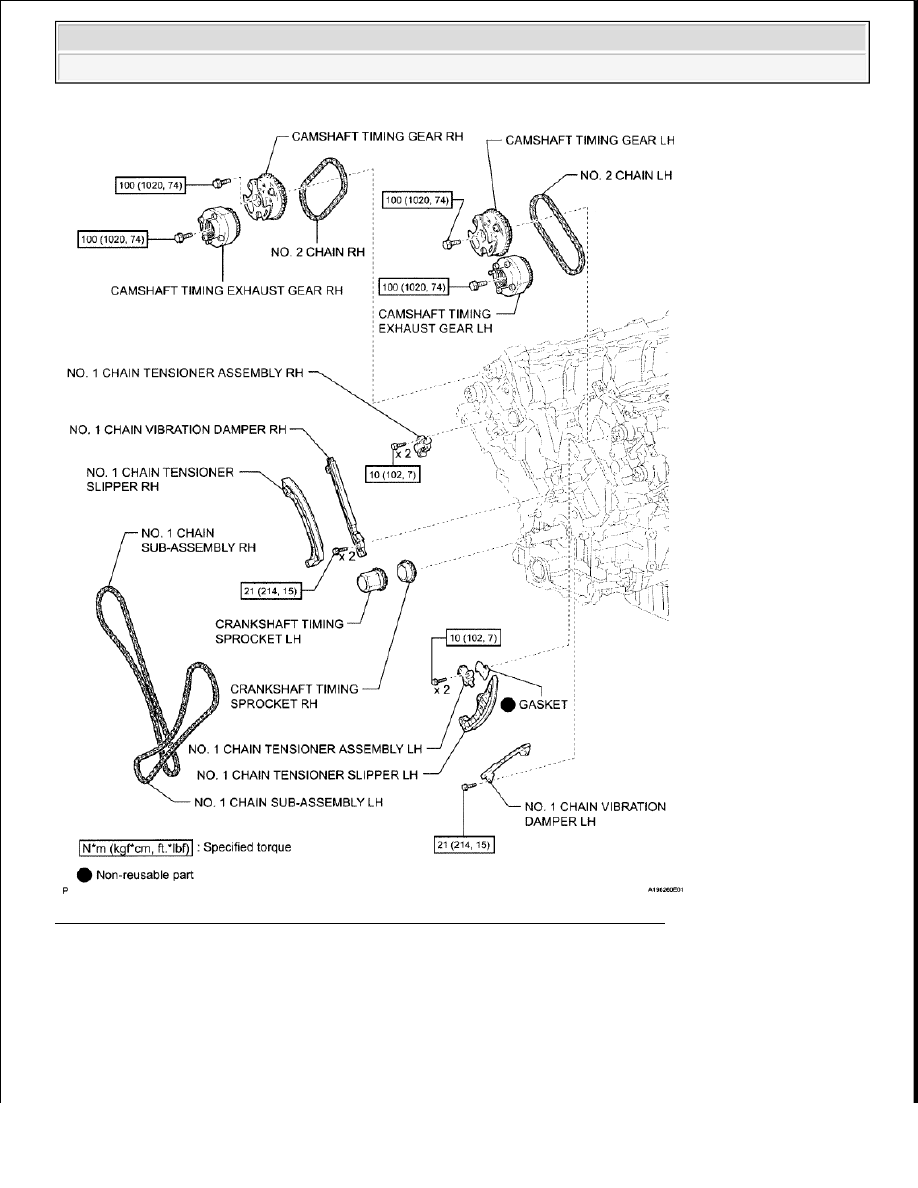

Fig. 15: Identifying Camshaft (For Bank 2) With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

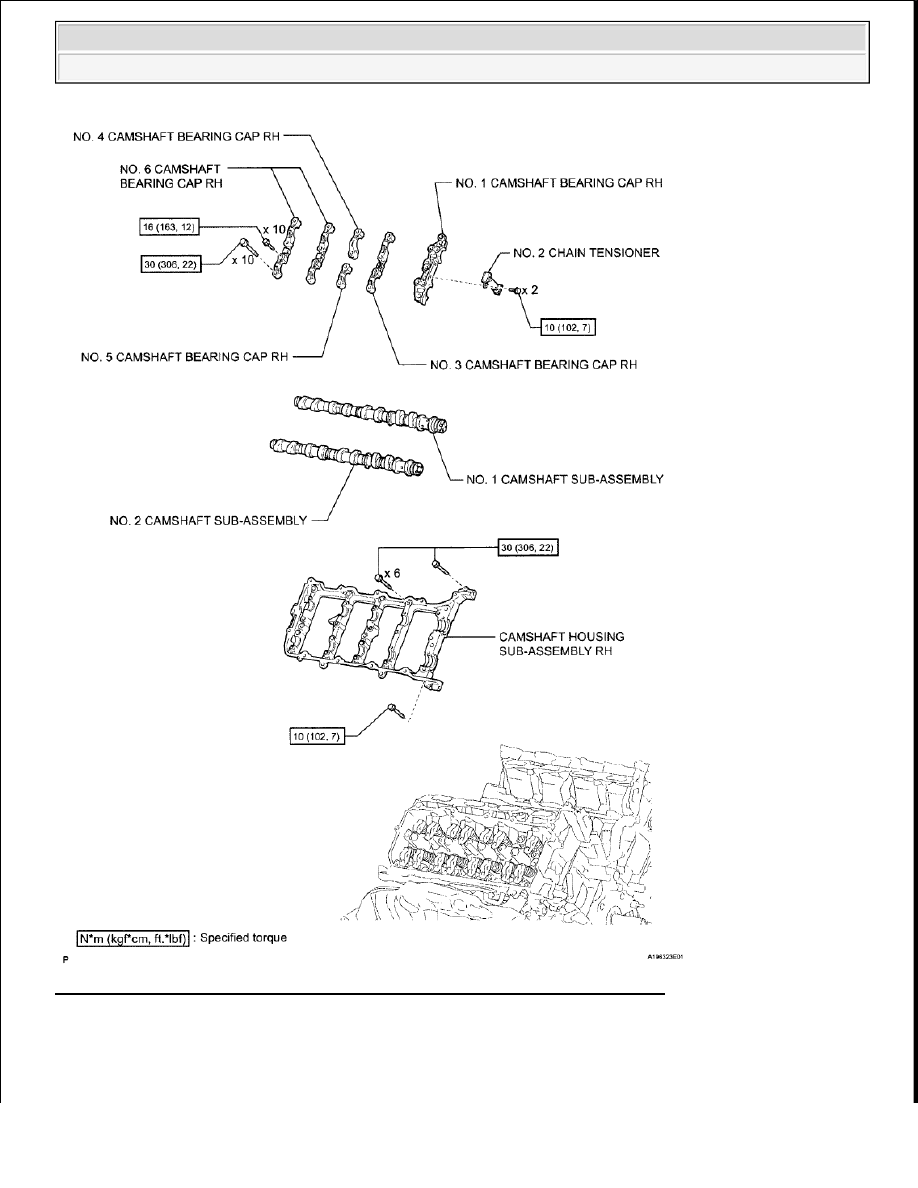

Fig. 16: Identifying Camshaft (For Bank 2) With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

a

Remove the timing chain cover (See REMOVAL )

2

SET NO. 1 CYLINDER TO TDC/COMPRESSION (See DISASSEMBLY )

3

REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH (See DISASSEMBLY )

4

REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH (See DISASSEMBLY )

5

REMOVE NO. 1 CHAIN VIBRATION DAMPER LH (See DISASSEMBLY )

6

REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH (See DISASSEMBLY )

7

REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH (See DISASSEMBLY )

8

REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH (See DISASSEMBLY )

9

REMOVE NO. 1 CHAIN VIBRATION DAMPER RH (See DISASSEMBLY )

10

REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH (See DISASSEMBLY )

11

REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY (See DISASSEMBLY )

12

REMOVE CAMSHAFT BEARING CAP RH (See DISASSEMBLY )

13

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH (See DISASSEMBLY )

INSTALLATION

1

INSTALL CAMSHAFT BEARING CAP RH (See REASSEMBLY )

2

INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY RH (See REASSEMBLY )

3

INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY (See REASSEMBLY )

4

INSTALL NO. 1 CHAIN SUB-ASSEMBLY RH (See REASSEMBLY )

5

INSTALL NO. 1 CHAIN VIBRATION DAMPER RH (See REASSEMBLY )

6

INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH (See REASSEMBLY )

7

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY RH (See REASSEMBLY )

8

INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH (See REASSEMBLY )

9

INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH (See REASSEMBLY )

10

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH (See REASSEMBLY )

11

INSTALL NO. 1 CHAIN VIBRATION DAMPER LH (See REASSEMBLY )

12

TIGHTEN CAMSHAFT TIMING GEAR (See REASSEMBLY )

13

CHECK NO. 1 CYLINDER TO TDC/COMPRESSION (See REASSEMBLY )

14

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

a

Install the timing chain cover (See INSTALLATION )

15

INSPECT IGNITION TIMING (See ON-VEHICLE INSPECTION )

16

INSPECT ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

CYLINDER HEAD GASKET (FOR BANK 1)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

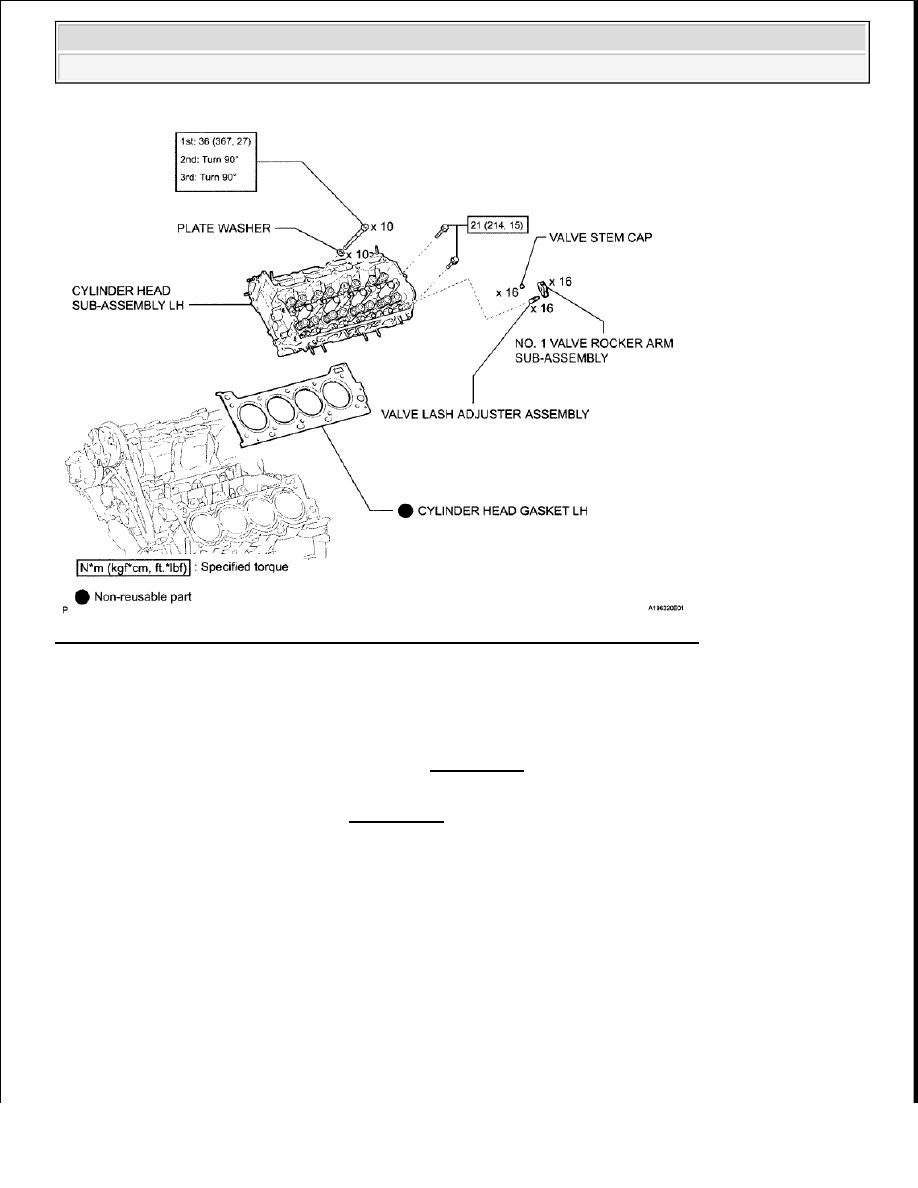

Fig. 17: Identifying Cylinder Head Gasket (For Bank 1) With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH

a

Remove the exhaust manifold LH (See REMOVAL )

2

REMOVE CAMSHAFTS (for Bank 1)

a

Remove the camshafts (See REMOVAL )

3

REMOVE NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

a

Remove the 16 valve rocker arms from the cylinder head

HINT:

Arrange the removed parts in the correct order

4

REMOVE VALVE LASH ADJUSTER ASSEMBLY

a

Remove the 16 valve lash adjusters from the cylinder head

HINT:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
