d

Disconnect the 4 connectors from the connector holder block

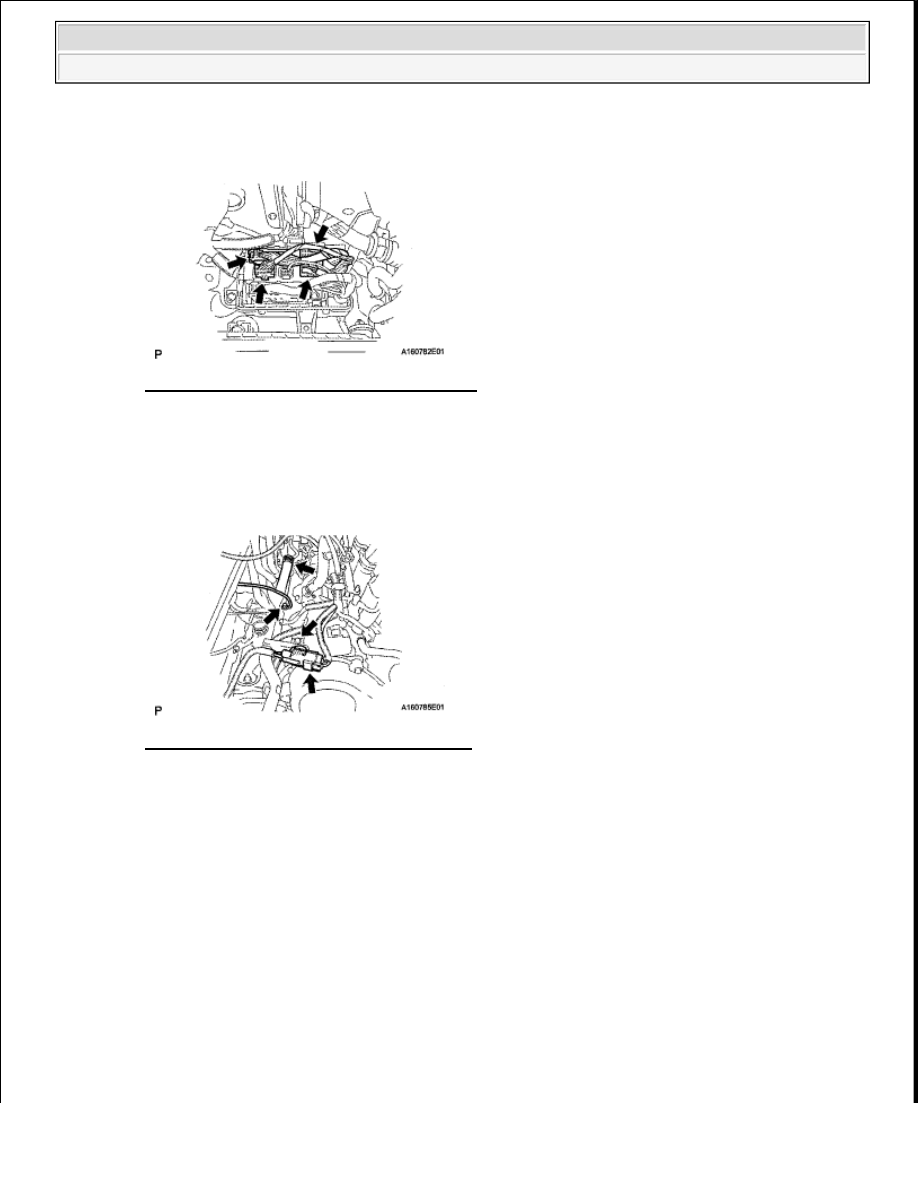

Fig. 355: Locating Connector Holder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Remove the bolt and connector bracket and disconnect the air pump connector

f

Remove the bolt and disconnect the ground wire

g

Disconnect the air injection system hose

Fig. 356: Locating Connector Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h

Remove the nut and disconnect the wire from the positive (+) battery terminal

i

Disconnect the positive (+) battery terminal

j

Remove the bolt and disconnect the ground wire

k

Disconnect the 4 air injection control driver connectors

l

Remove the nut and disconnect the wire from the engine room junction block

m

Disconnect the 3 connectors from the engine room junction block



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































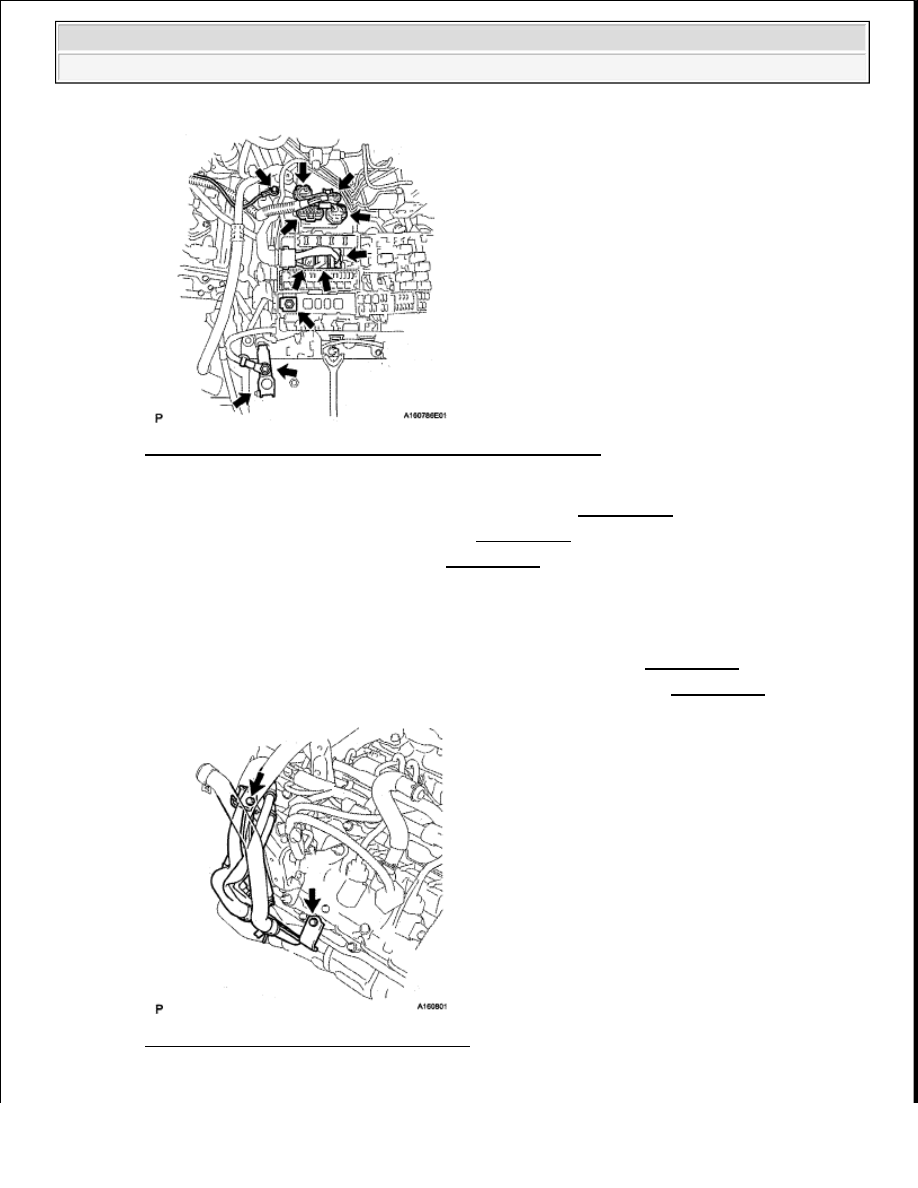

Fig. 357: Locating Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23

DISCONNECT COOLER COMPRESSOR ASSEMBLY (See REMOVAL )

24

DISCONNECT VANE PUMP ASSEMBLY (See REMOVAL )

25

REMOVE GENERATOR ASSEMBLY (See REMOVAL )

26

REMOVE NO. 1 WATER BY-PASS PIPE

a

Remove the 2 bolts and water by-pass pipe

27

REMOVE EXHAUST PIPE ASSEMBLY

a

for Regular cab standard deck, refer to the following procedures (see REMOVAL )

b

except Regular cab standard deck, refer to the following procedures (see REMOVAL )

Fig. 358: Locating Exhaust Pipe Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































28

REMOVE PROPELLER SHAFT ASSEMBLY

a

for 2 Joint type, refer to the following procedures (see )

b

for 3 Joint type, refer to the following procedures (see )

29

REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

a

for 2WD, refer to the following procedures (see REMOVAL )

b

for 4WD, refer to the following procedures (see REMOVAL )

30

REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

a

Using SST, hold the crankshaft

SST 09213-70011 (09213-70020), 09330-00021

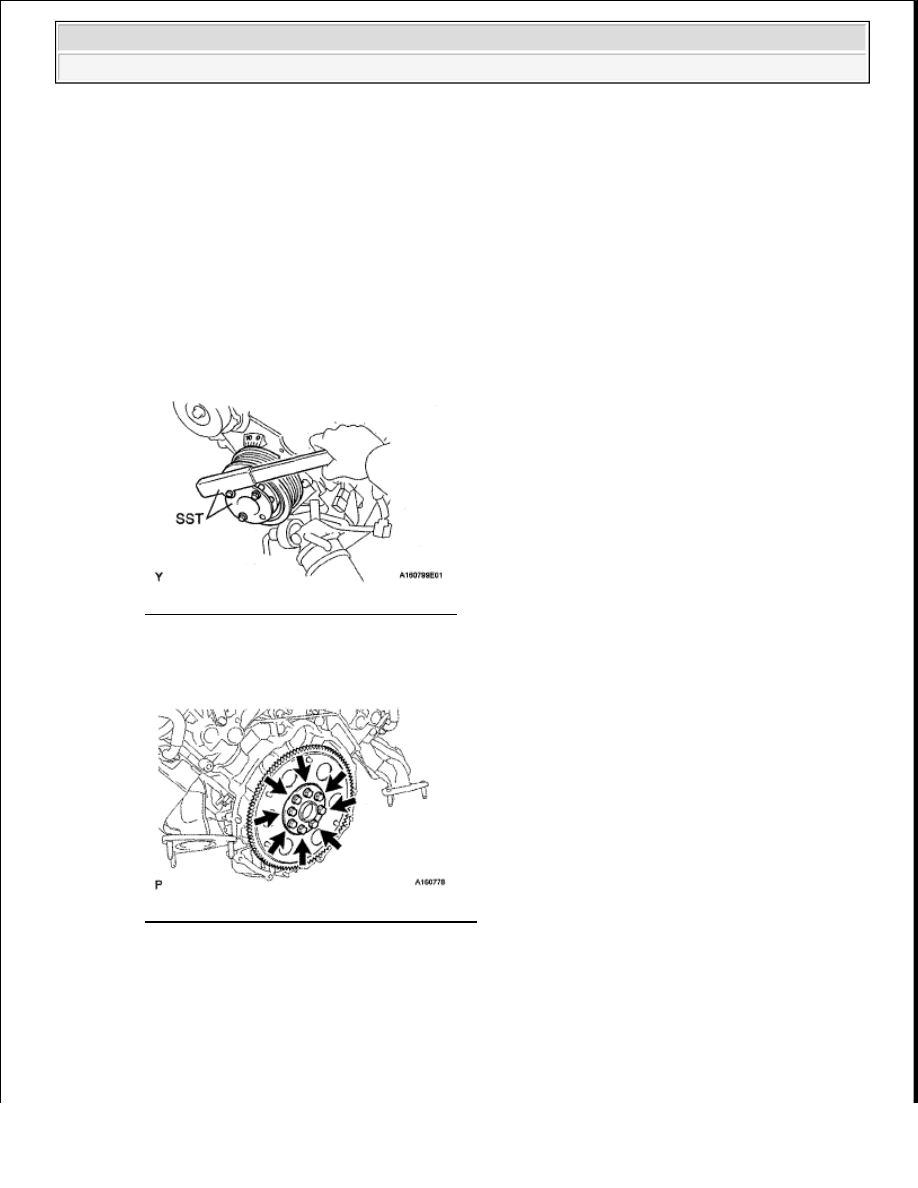

Fig. 359: Holding Crankshaft Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 8 bolts, front drive plate spacer, drive plate and rear drive plate spacer

Fig. 360: Locating Drive Plate Spacer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31

REMOVE ENGINE ASSEMBLY

a

Attach an engine sling device and hang the engine with a chain block

b

Remove the 4 engine mounting insulator's bolts

c

Lift the engine out from the vehicle slowly and carefully



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































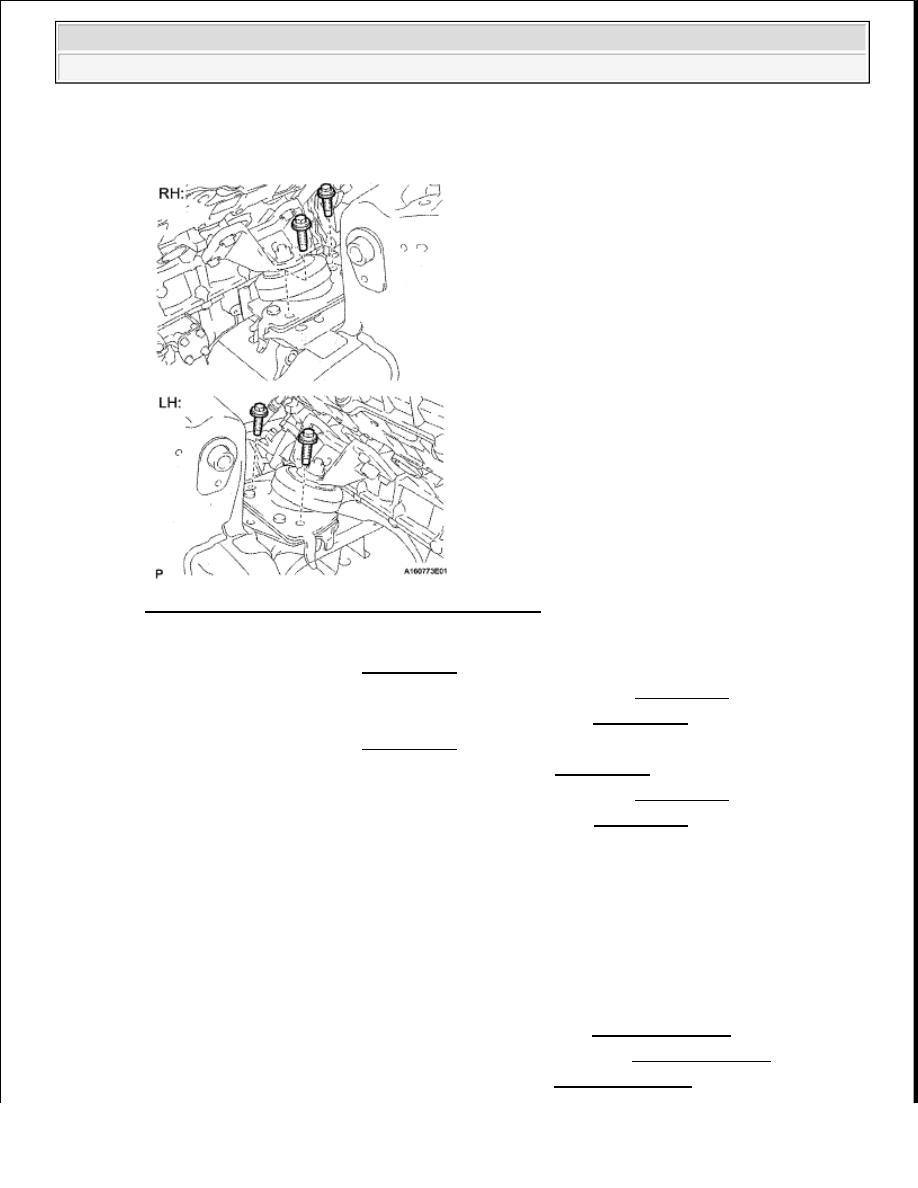

Fig. 361: Locating Engine Assembly Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32

REMOVE NO. 3 AIR TUBE (See REMOVAL )

33

REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR (See REMOVAL )

34

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH (See REMOVAL )

35

REMOVE NO. 2 AIR TUBE (See REMOVAL )

36

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )

37

REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR (See REMOVAL )

38

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH (See REMOVAL )

39

INSTALL ENGINE ON ENGINE STAND

a

Install the engine onto an engine stand with the bolts

INSTALLATION

1

REMOVE ENGINE STAND

a

Attach an engine sling device and hang the engine with a chain block

b

Remove the bolts and engine assembly from the engine stand

2

INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH (See INSTALLATION )

3

INSTALL NO. 1 EXHAUST MANIFOLD HEAT INSULATOR (See INSTALLATION )

4

INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE (See INSTALLATION )

NOTE:

Make sure the engine is clear of all wiring, hoses and cables.
