2

INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (See INSTALLATION )

3

INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

a

for 2WD, refer to the following procedures (see INSTALLATION )

b

for 4WD, refer to the following procedures (see INSTALLATION )

4

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

ENGINE ASSEMBLY

COMPONENTS

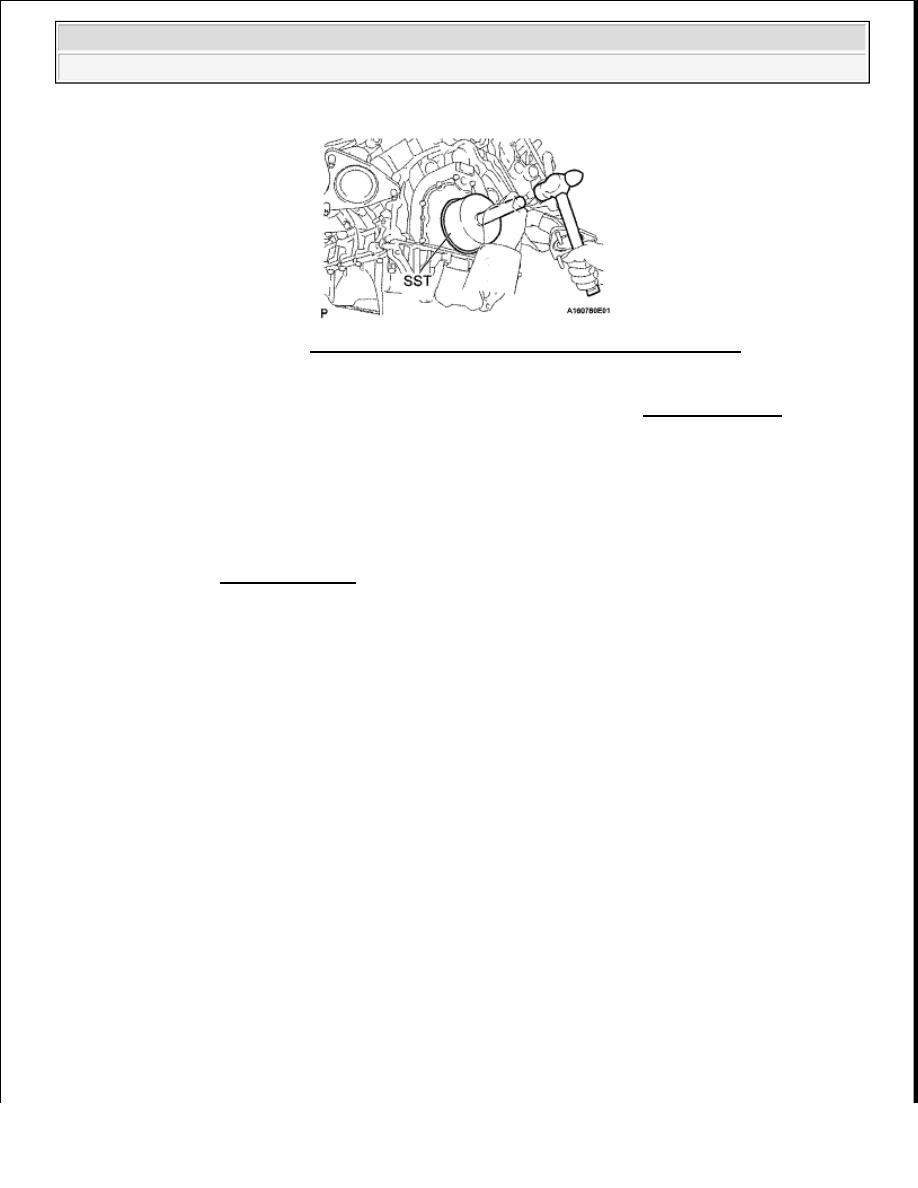

Fig. 331: Tapping In Oil Seal Using SST & Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

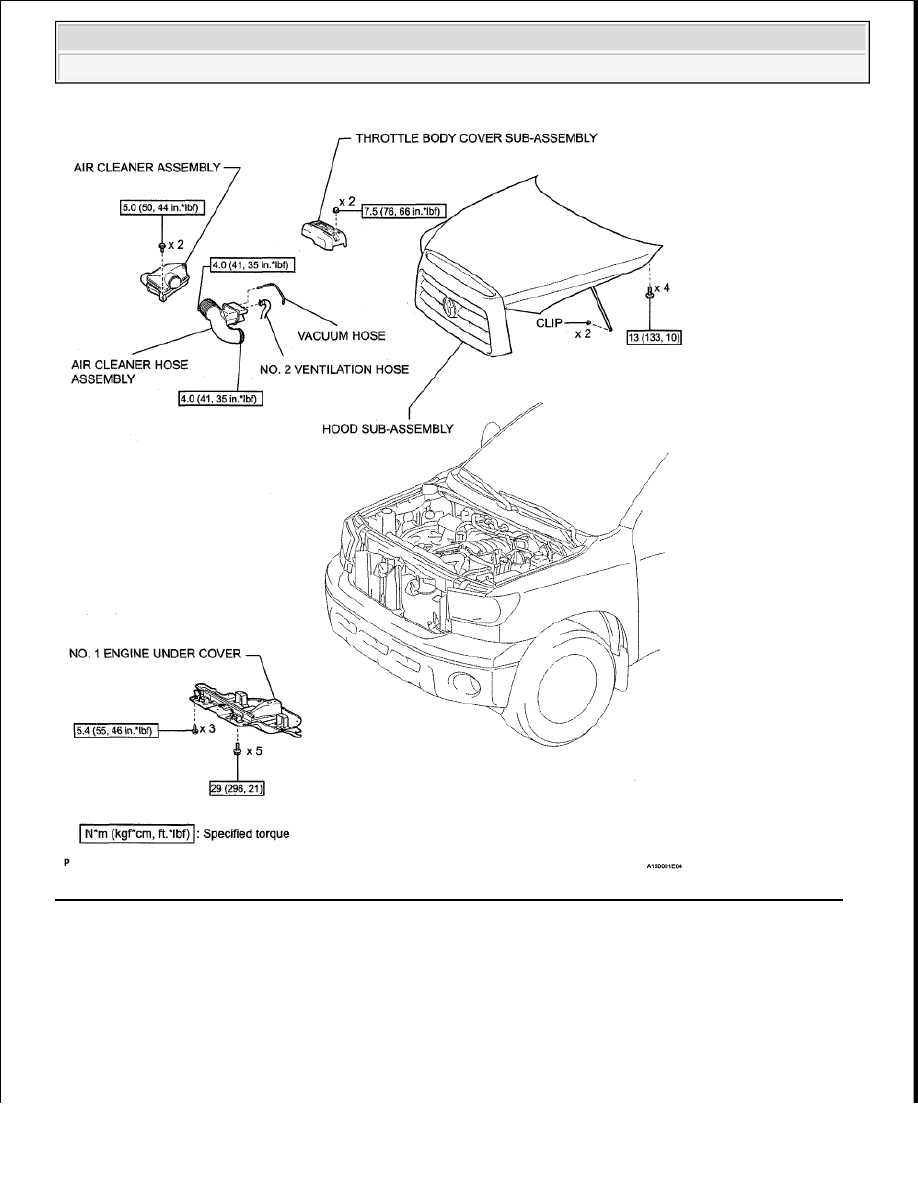

Fig. 332: Identifying Engine Assembly Replacement Components With Torque Specifications (1 Of 15)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

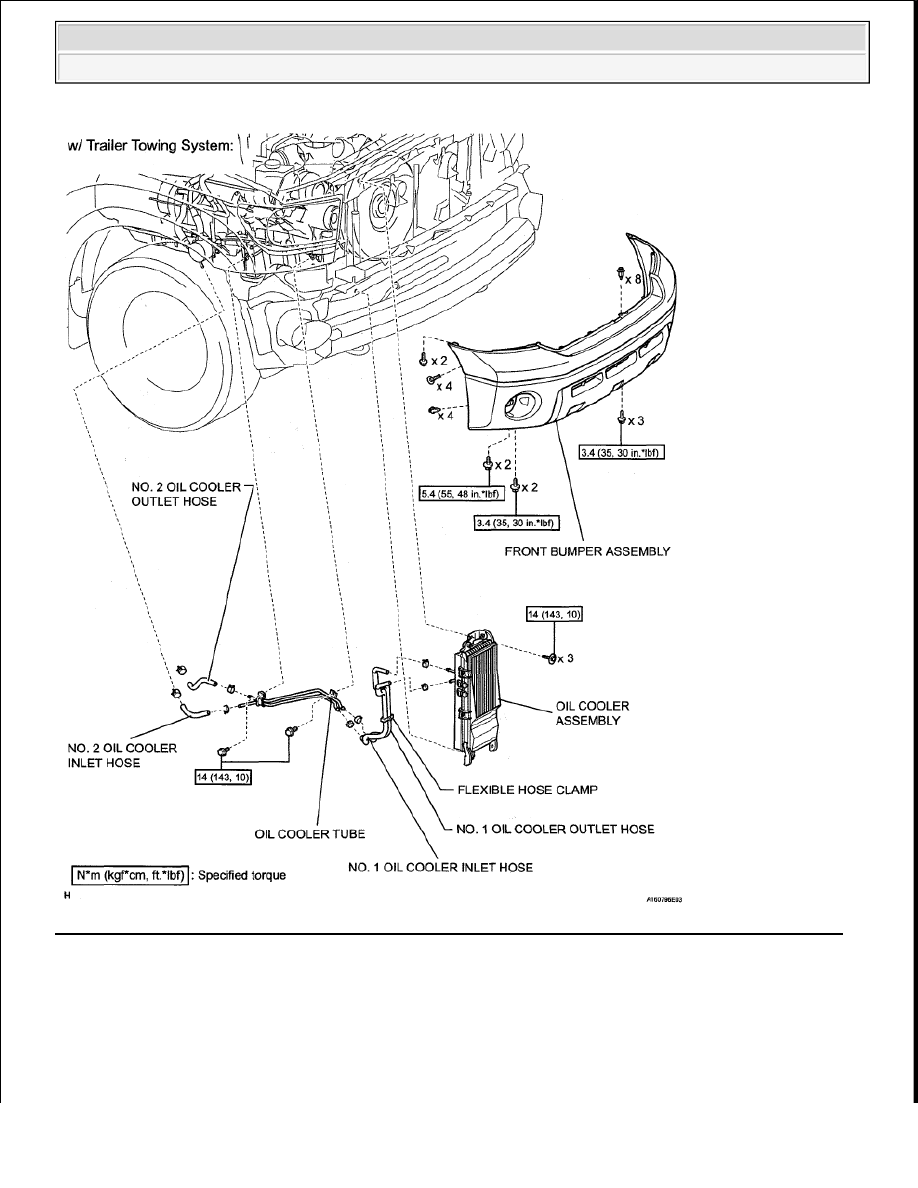

Fig. 333: Identifying Engine Assembly Replacement Components With Torque Specifications (2 Of 15)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

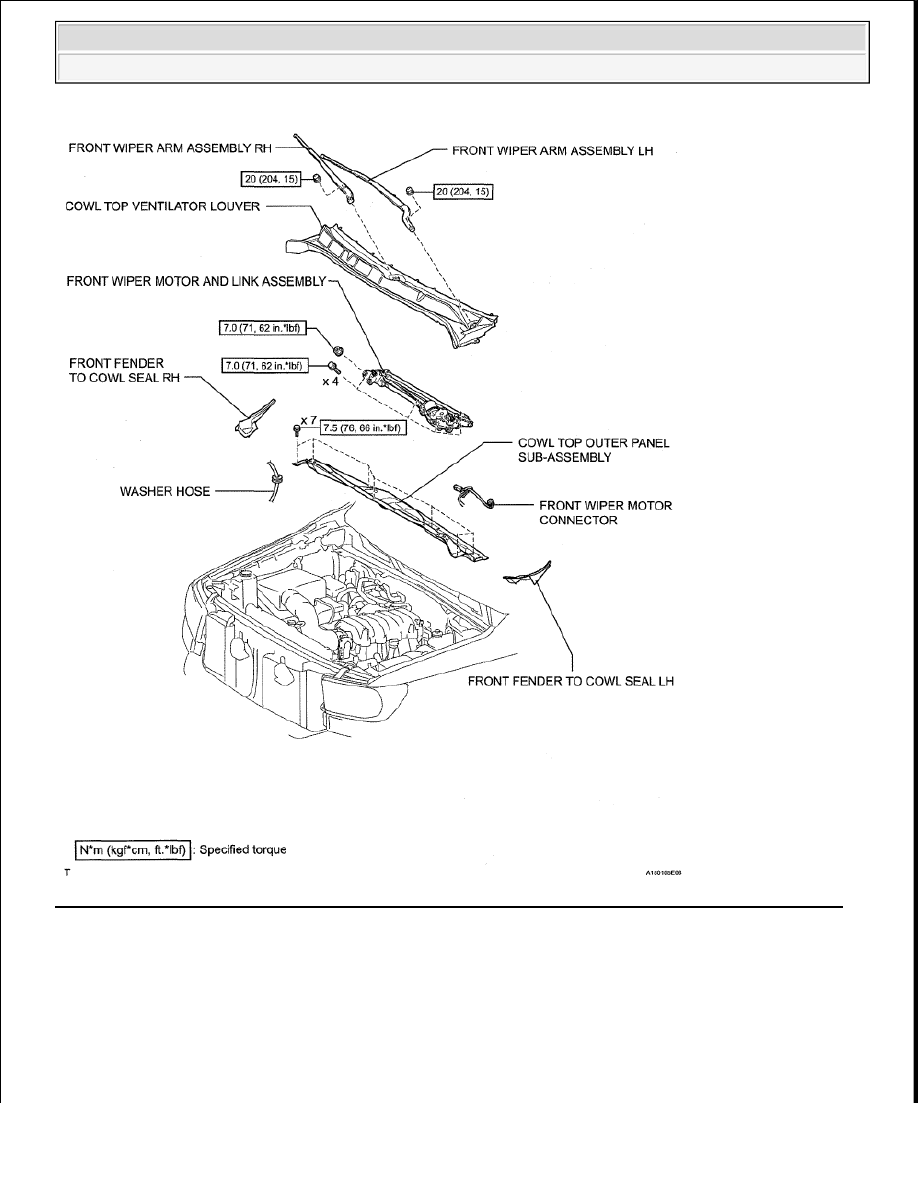

Fig. 334: Identifying Engine Assembly Replacement Components With Torque Specifications (3 Of 15)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
