Toyota Tundra. Manual - part 1850

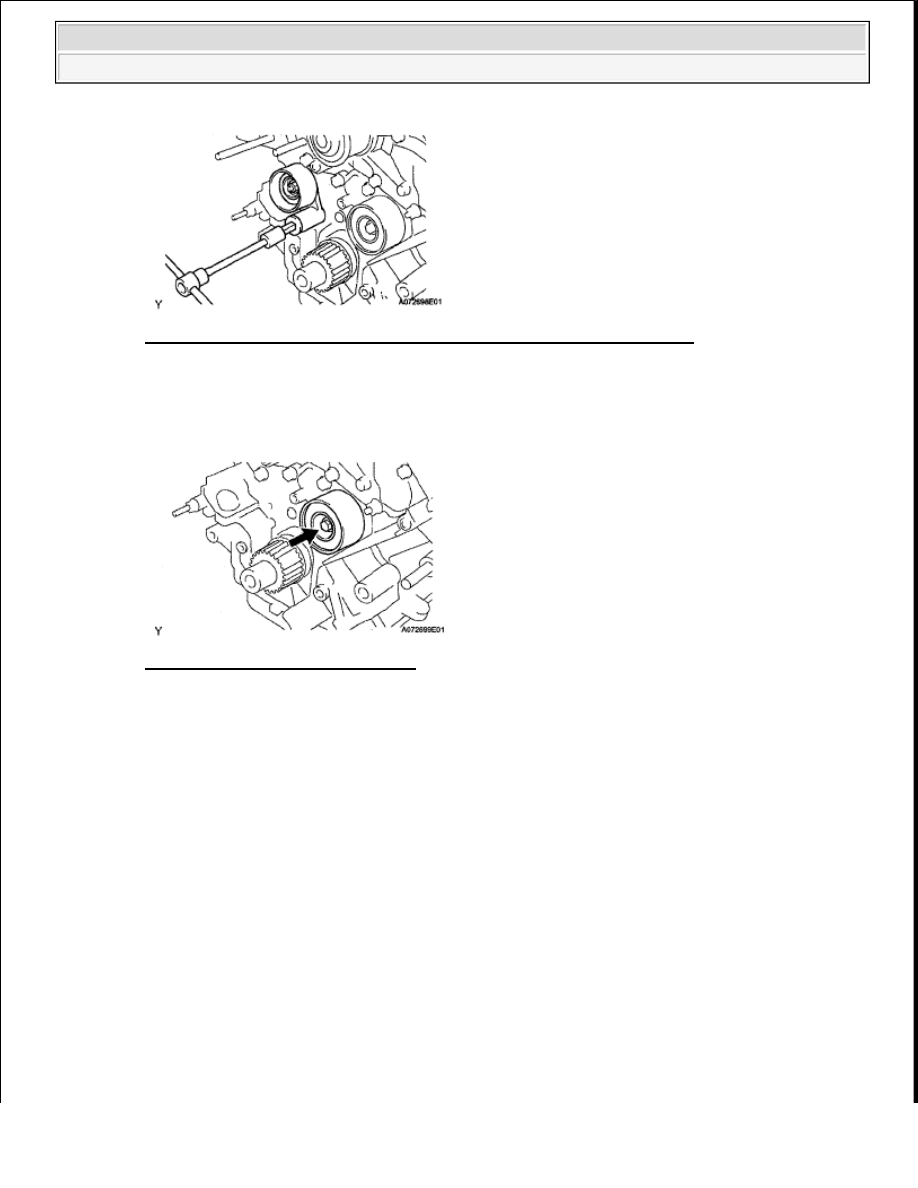

Fig. 46: Using Hexagon Wrench To Remove Bolt, Idler & Plate Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27

REMOVE NO. 2 TIMING BELT IDLER SUB-ASSEMBLY

a

Remove the bolt and idler

Fig. 47: Identifying Idler With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT TIMING BELT

a

Visually check the timing belt for excessive wear, frayed cords, etc

If necessary, replace the timing belt

NOTE:



Do not bend or twist the timing belt or turn it inside out.



Do not allow the timing belt to come into contact with oil, water
or steam.



Do not allow tension in the timing belt when installing or
removing the bolt of the camshaft timing pulley.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































2

INSPECT TIMING BELT TENSIONER ASSEMBLY

a

Visually check the seal portion of the tensioner for oil leakage

If leakage is found, replace the tensioner

HINT:

If there is only a faint trace of oil on the push rod, the tensioner does not need to be replaced

Fig. 49: Checking Seal Portion Of Tensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Hold the tensioner with both hands and push the push rod strongly as shown below to check that it
does not move

If the push rod moves, replace the tensioner

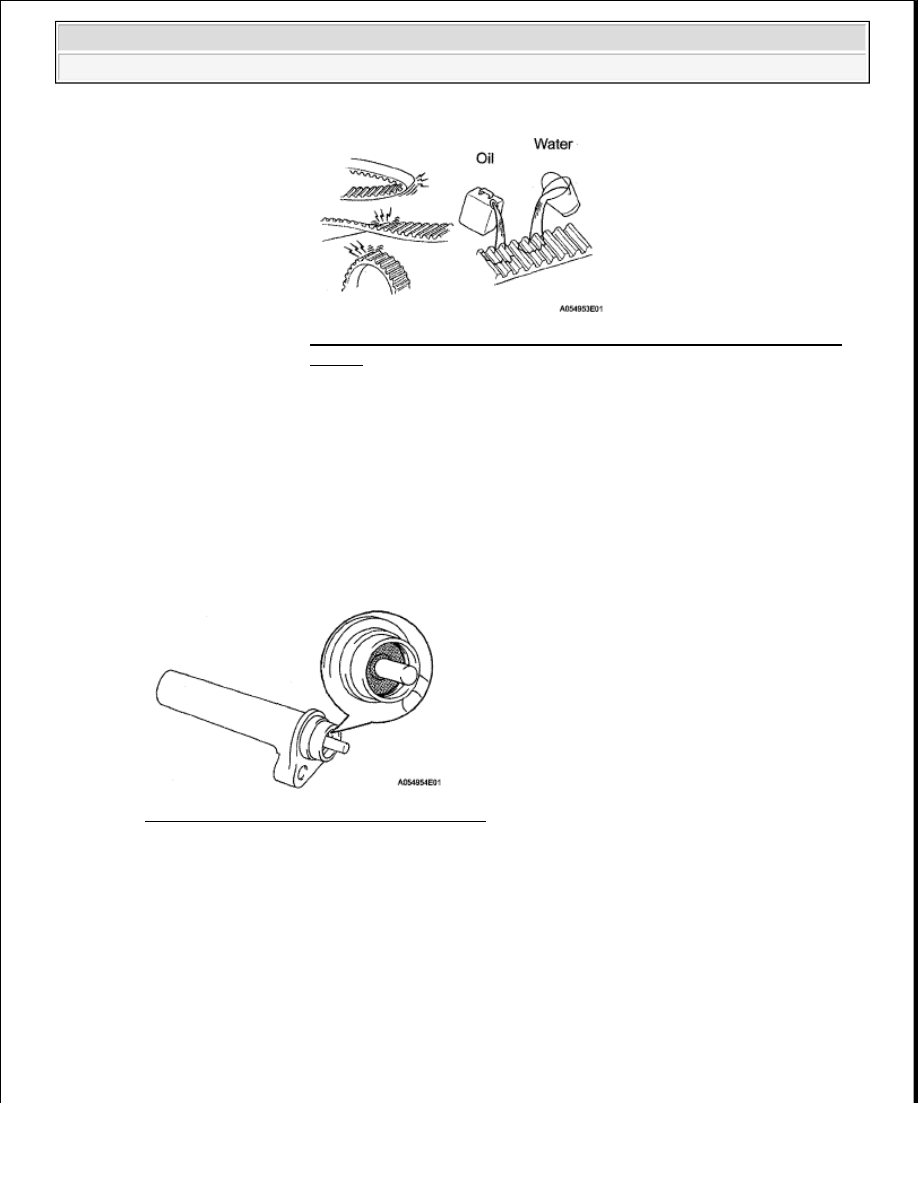

Fig. 48: Checking Timing Belt For Excessive Wear And Frayed
Cords
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Never face the tensioner push rod downward.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































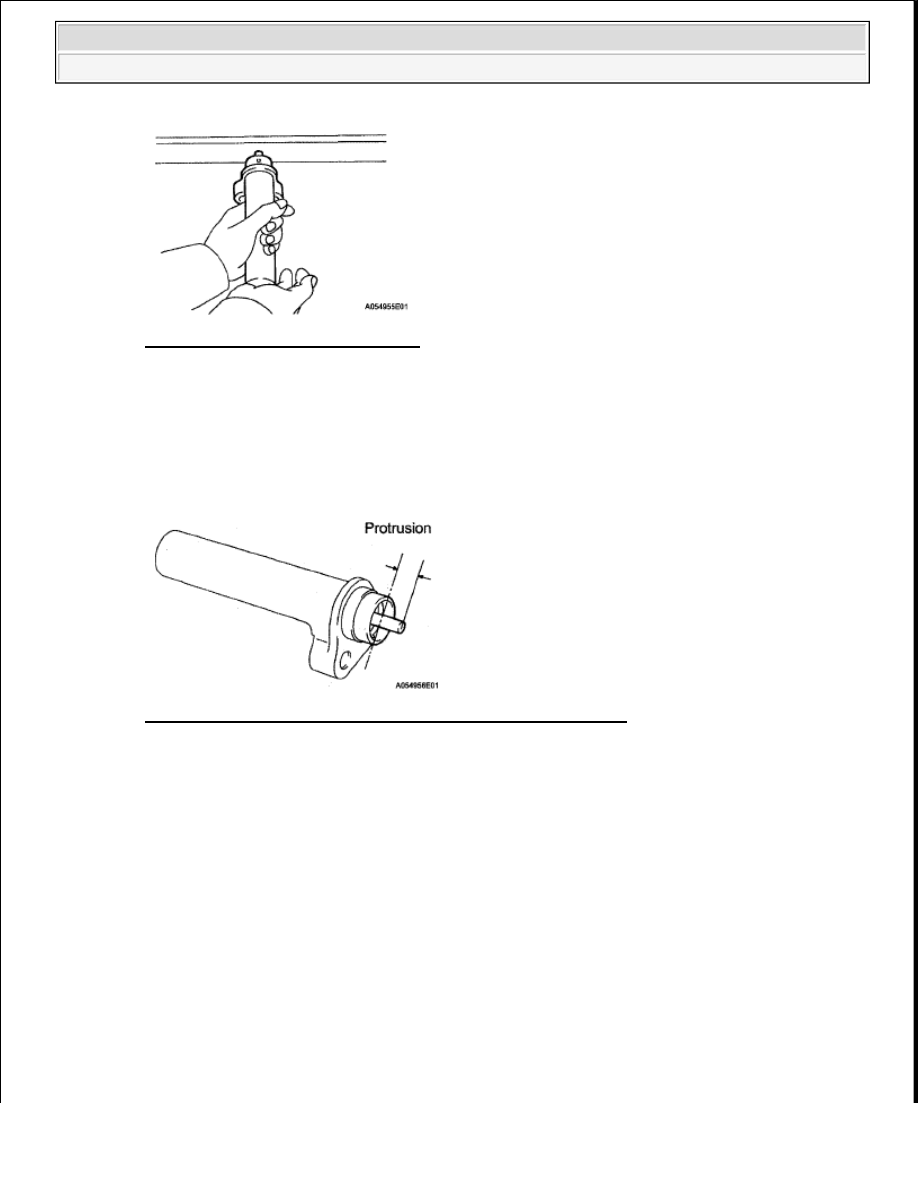

Fig. 50: Pushing Push Rod Strongly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Measure the protrusion of the push rod from the housing end

Standard protrusion: 9.5 to 10.5 mm (0.374 to 0.413 in.)

If the protrusion is not as specified, replace the tensioner

Fig. 51: Identifying Protrusion Of Push Rod And Housing End
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSPECT NO. 1 TIMING BELT IDLER SUB-ASSEMBLY

a

Visually check the seal portion of the idler for oil leakage

If leakage is found, replace the idler

b

Check that the idler turns smoothly  If necessary, replace the idler



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 52: Checking Seal Portion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL NO. 2 TIMING BELT IDLER SUB-ASSEMBLY

a

Install the idler with the bolt

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 53: Identifying No. 2 Timing Belt Idler Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL NO. 1 TIMING BELT IDLER SUB-ASSEMBLY

a

Using a 10 mm hexagon wrench, install the plate washer and idler with the bolt

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
