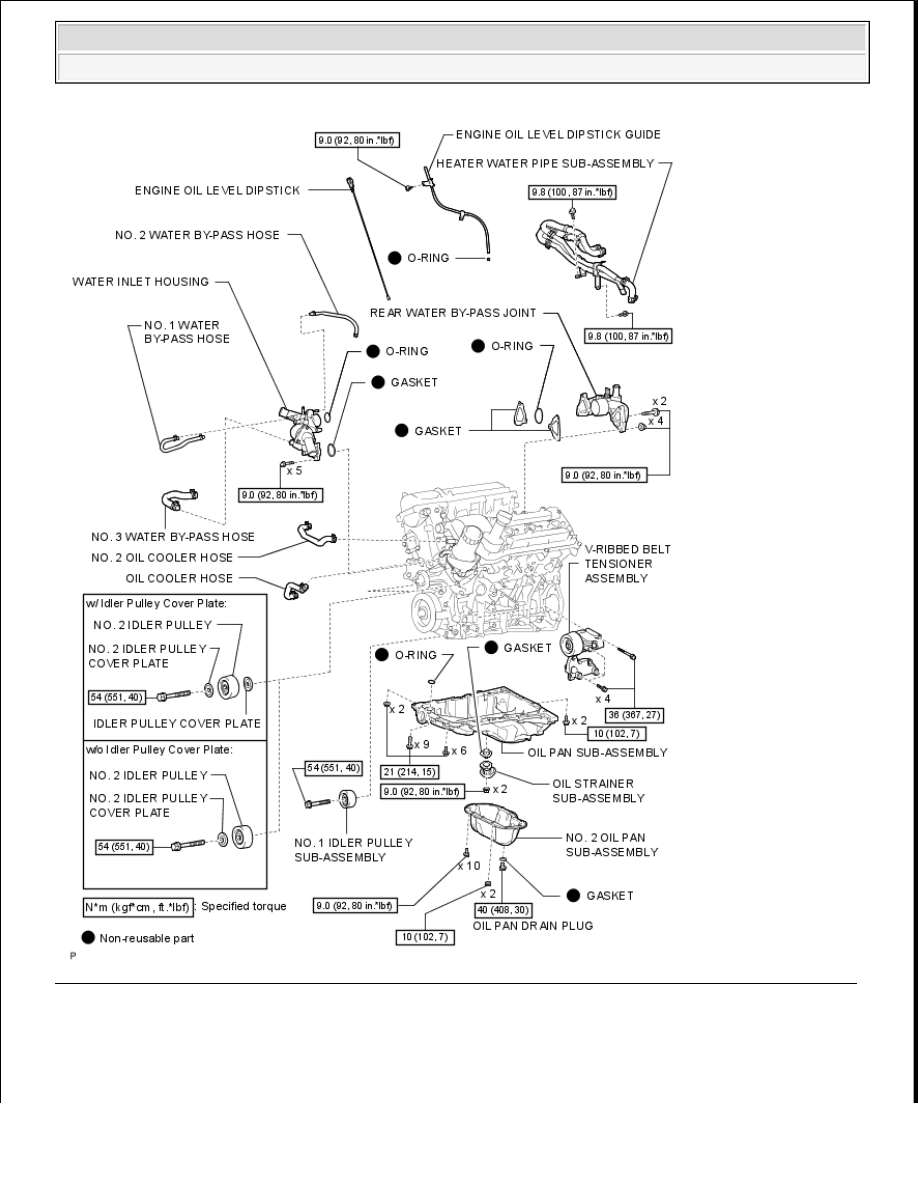

Fig. 87: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































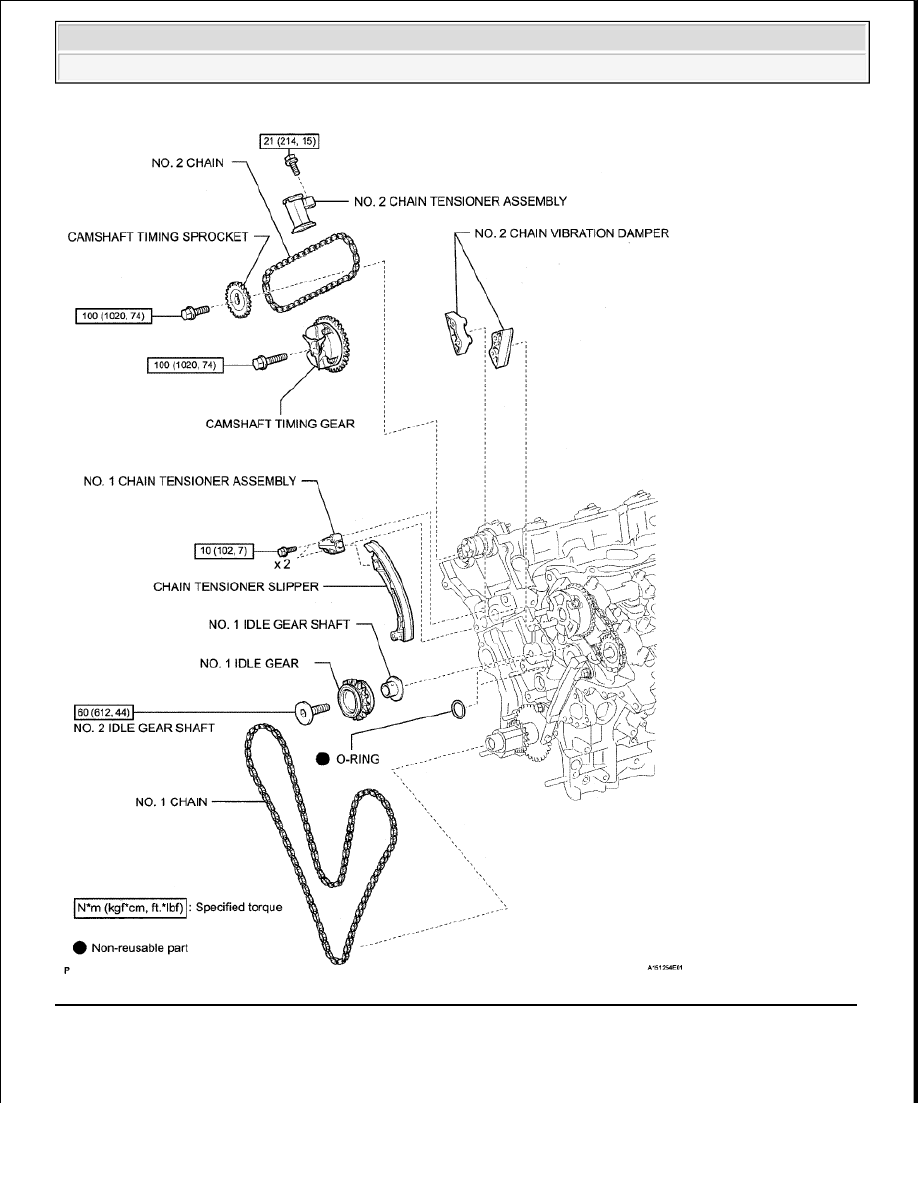

Fig. 88: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

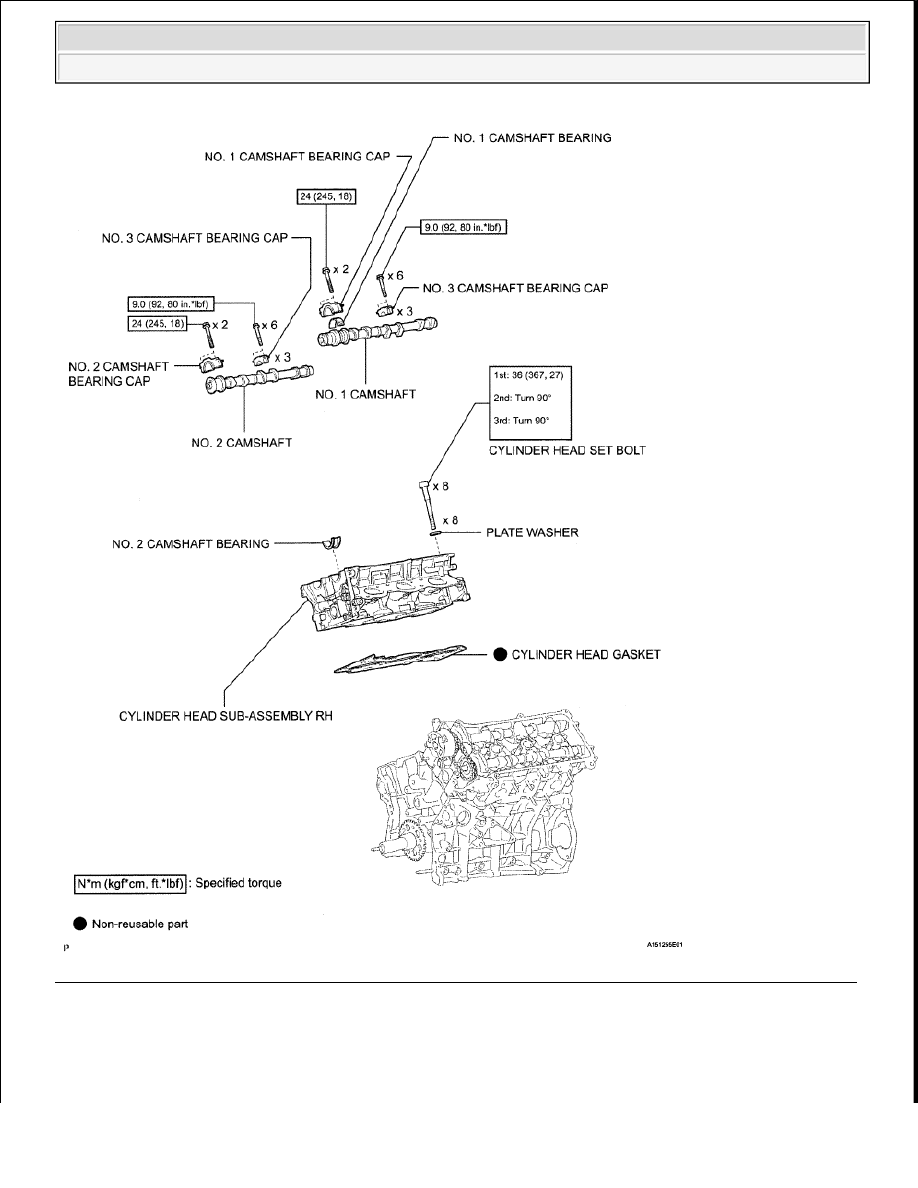

Fig. 89: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

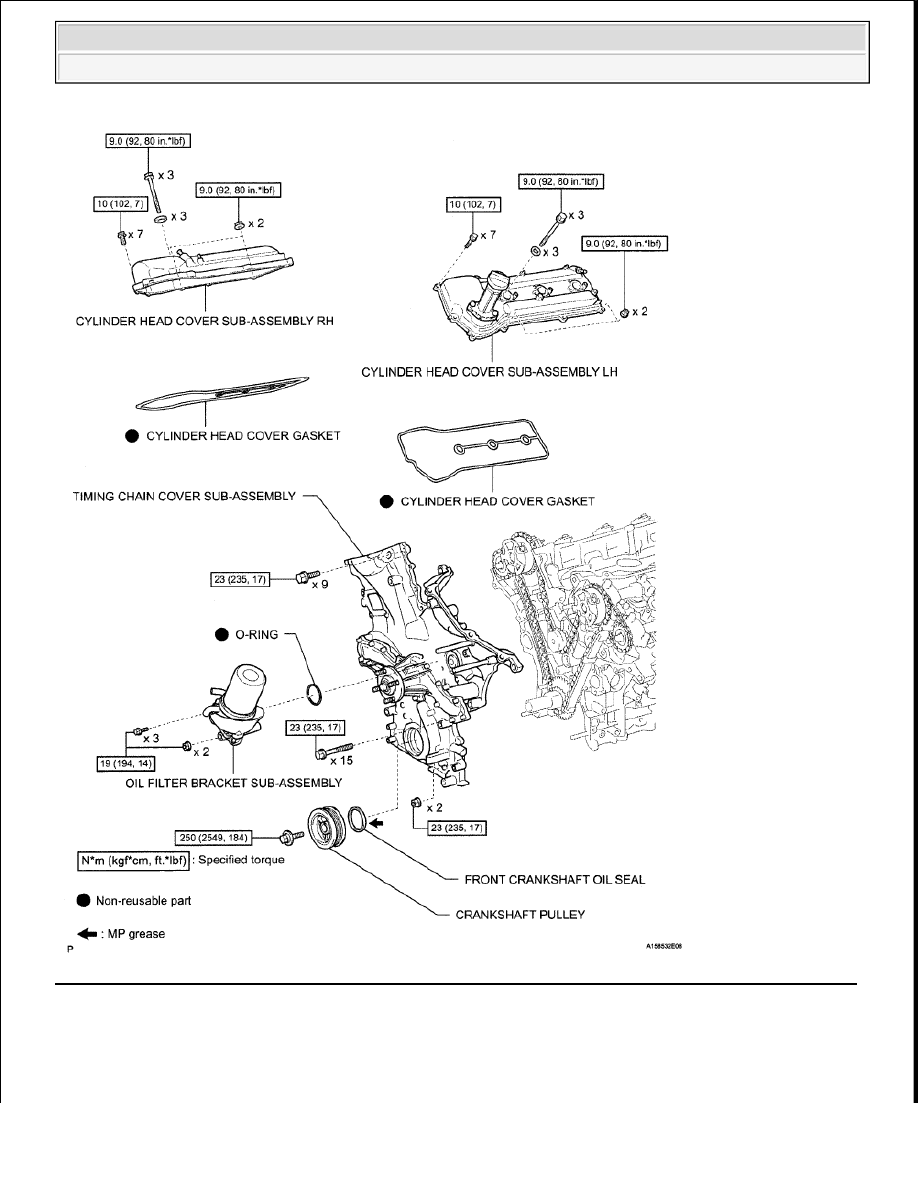

Fig. 90: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE ENGINE ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra
