CAMSHAFT (FOR BANK 1)

COMPONENTS

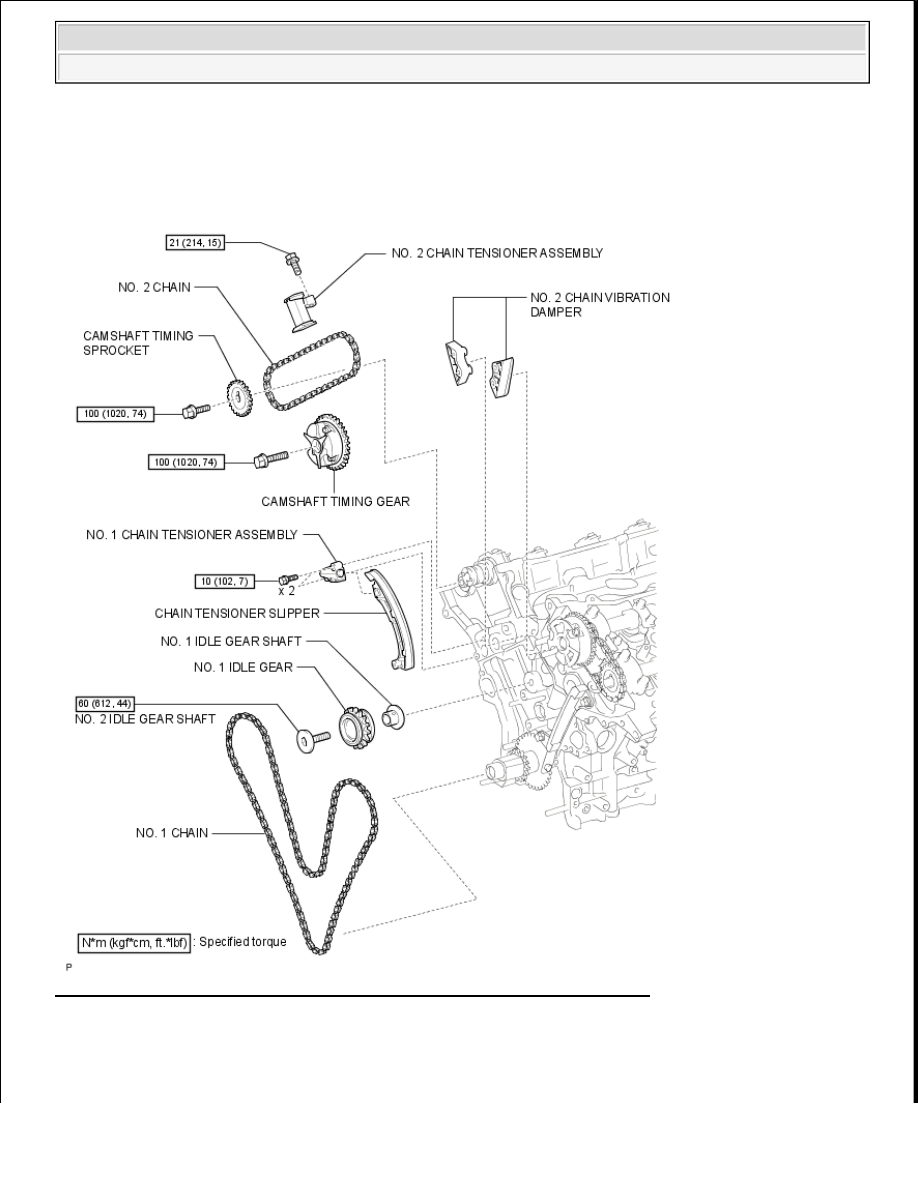

Fig. 81: Identifying Camshaft Replacement Components (For Bank 1) (1 of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































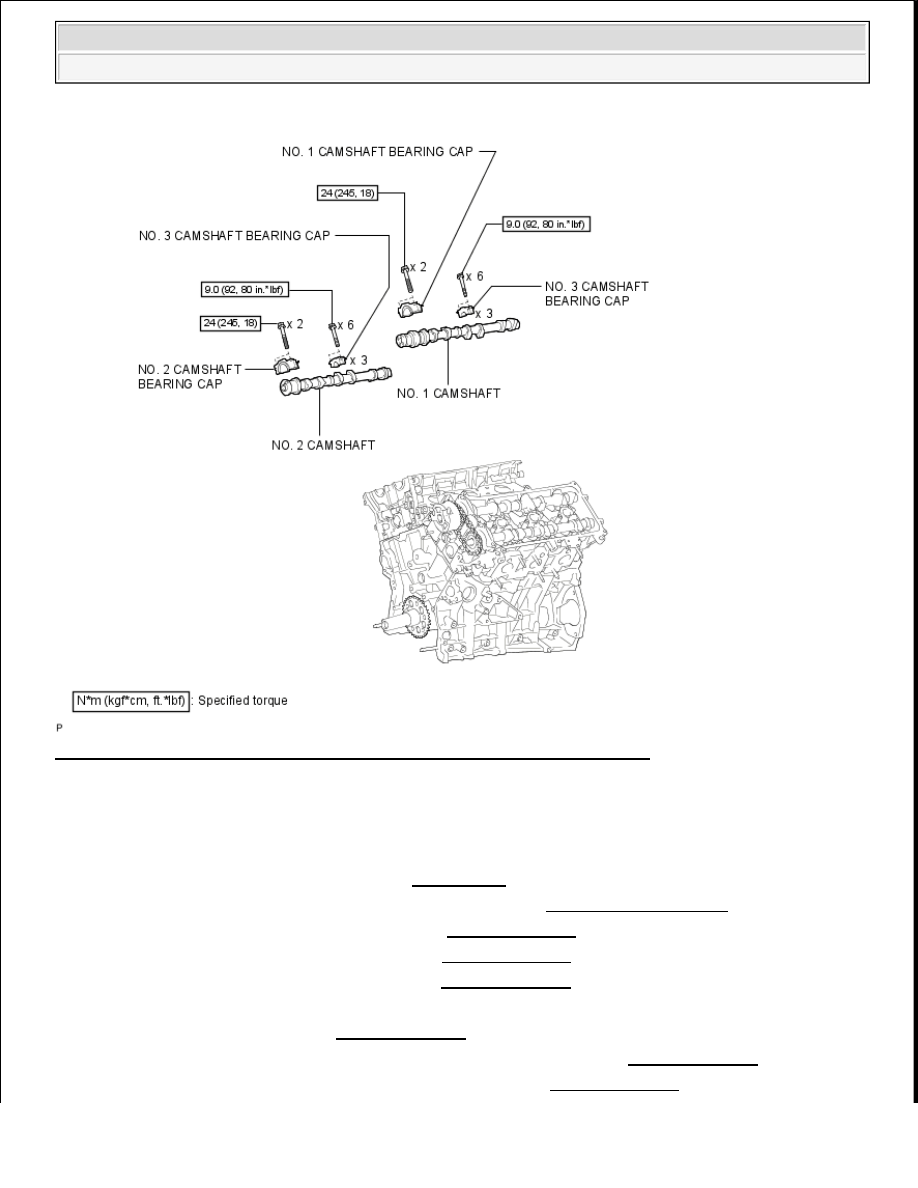

Fig. 82: Identifying Camshaft Replacement Components (For Bank 1) (2 of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

a

Remove the timing chain cover (See REMOVAL )

2

SET NO. 1 CYLINDER TO TDC / COMPRESSION (See VALVE CLEARANCE )

3

REMOVE NO. 1 CHAIN TENSIONER (See DISASSEMBLY )

4

REMOVE CHAIN TENSIONER SLIP (See DISASSEMBLY )

5

REMOVE NO. 1 IDLE GEAR SHAFT (See DISASSEMBLY )

6

REMOVE NO. 2 CHAIN VIBRATION DAMPER (See )

7

REMOVE NO. 1 CHAIN (See DISASSEMBLY )

8

REMOVE CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (See DISASSEMBLY )

9

REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY (See DISASSEMBLY )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































10

REMOVE NO. 1 CAMSHAFT AND NO. 2 CAMSHAFT (See REMOVAL )

INSTALLATION

1

INSTALL NO. 1 CAMSHAFT AND NO. 2 CAMSHAFT (See INSTALLATION )

2

INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY (See REASSEMBLY )

3

INSTALL CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (See REASSEMBLY )

4

INSTALL CHAIN TENSIONER SLIPPER

5

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY (See REASSEMBLY )

6

INSTALL NO. 1 CHAIN (See REASSEMBLY )

7

INSTALL NO. 2 CHAIN VIBRATION DAMPER (See REASSEMBLY )

8

INSTALL NO. 1 IDLE GEAR SHAFT (See REASSEMBLY )

9

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

a

Install the timing chain cover (See REASSEMBLY )

CAMSHAFT (FOR BANK 2)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

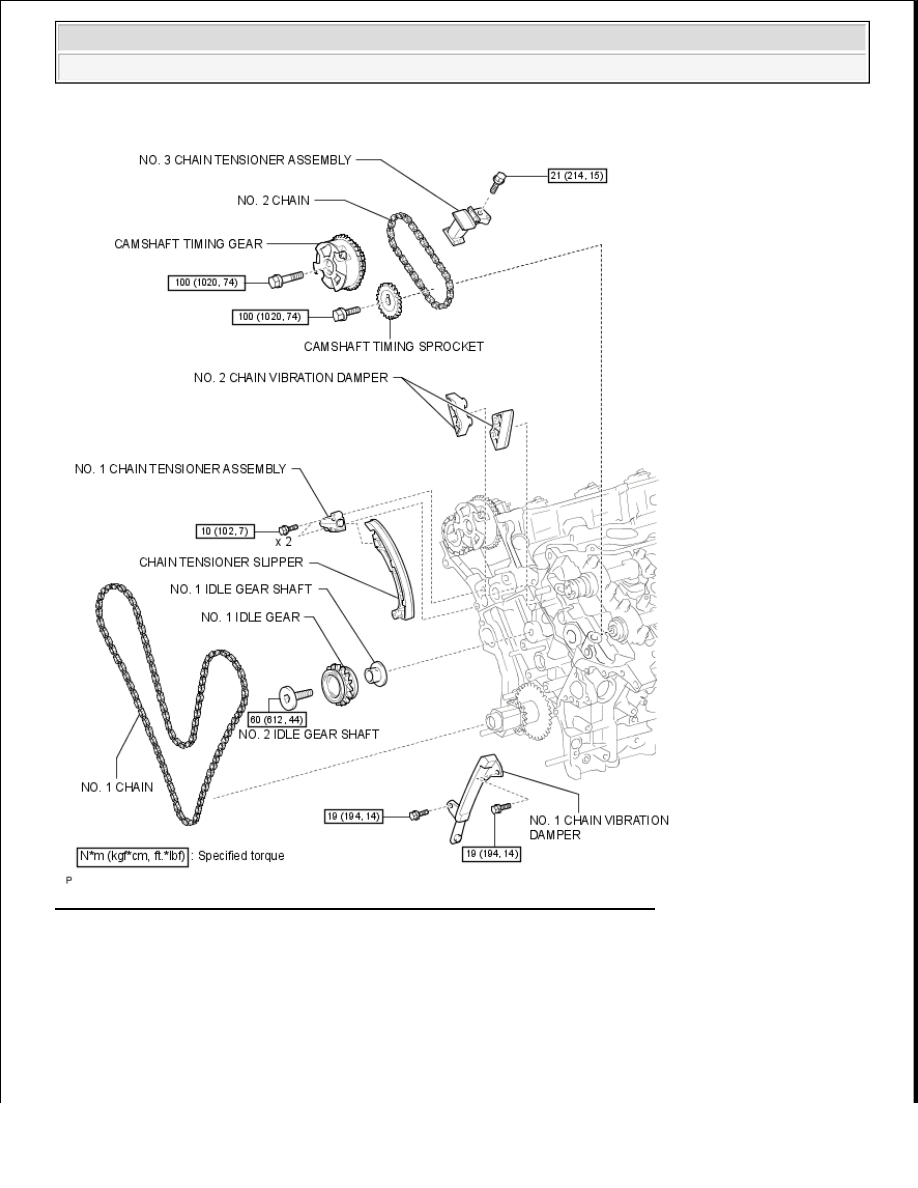

Fig. 83: Identifying Camshaft Replacement Components (For Bank 2) (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
