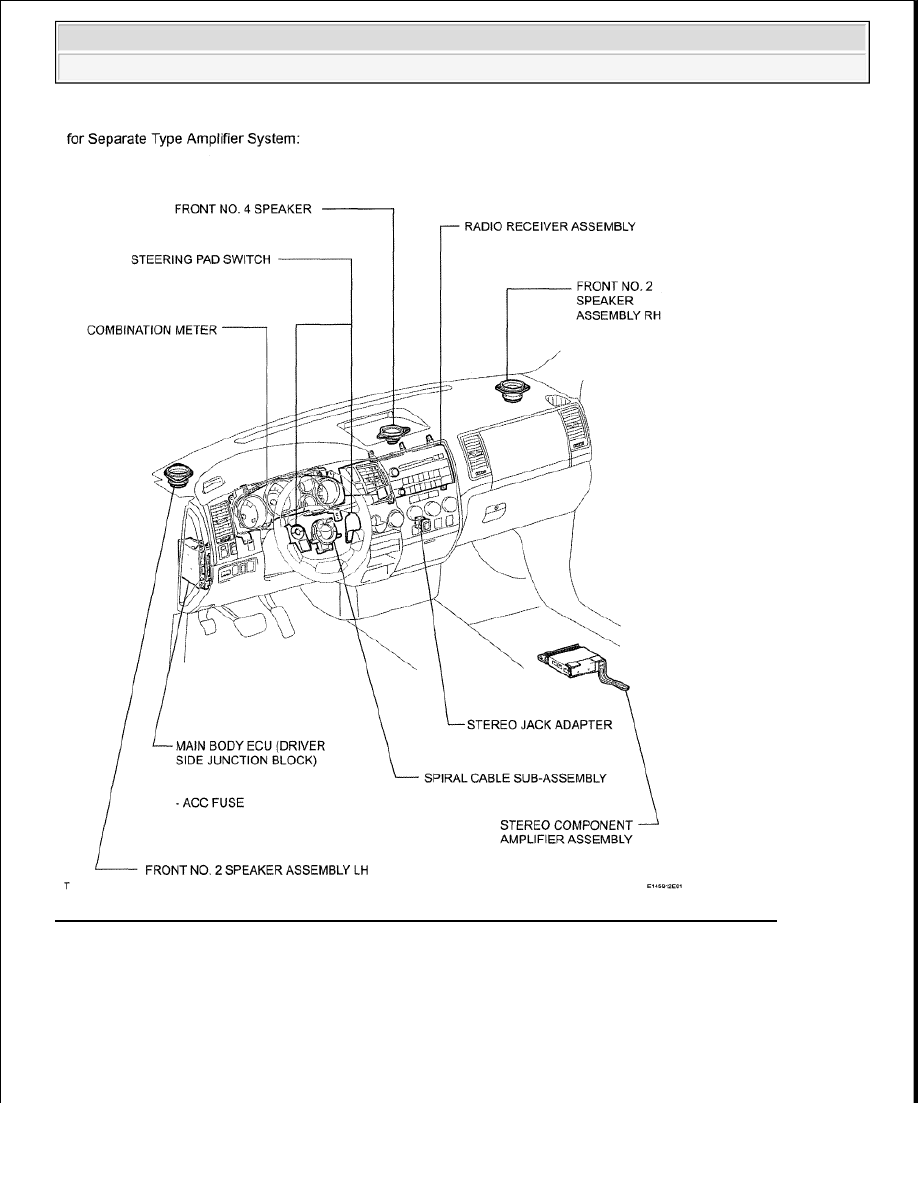

Fig. 127: Identifying Audio And Visual System Components Location (For CrewMax) (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

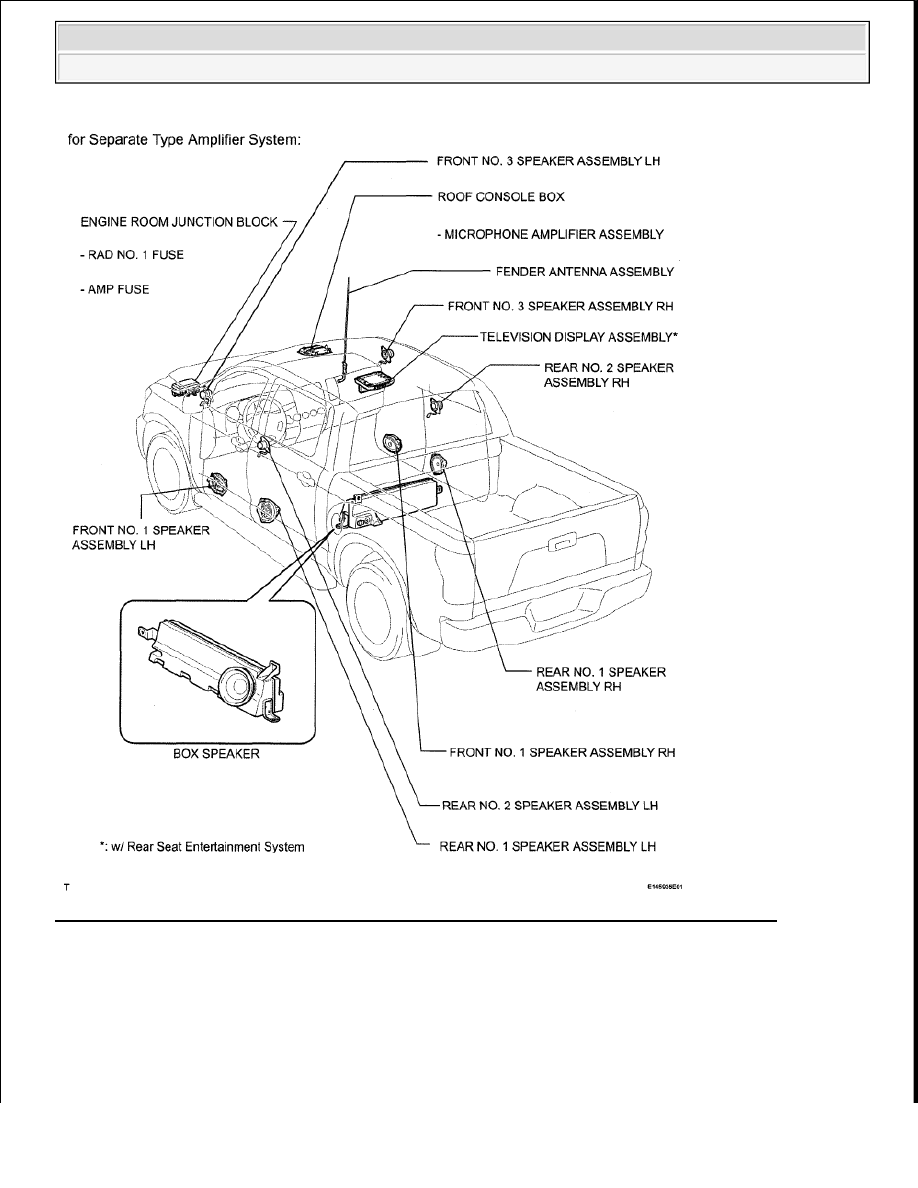

Fig. 128: Identifying Audio And Visual System Components Location (For CrewMax) (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

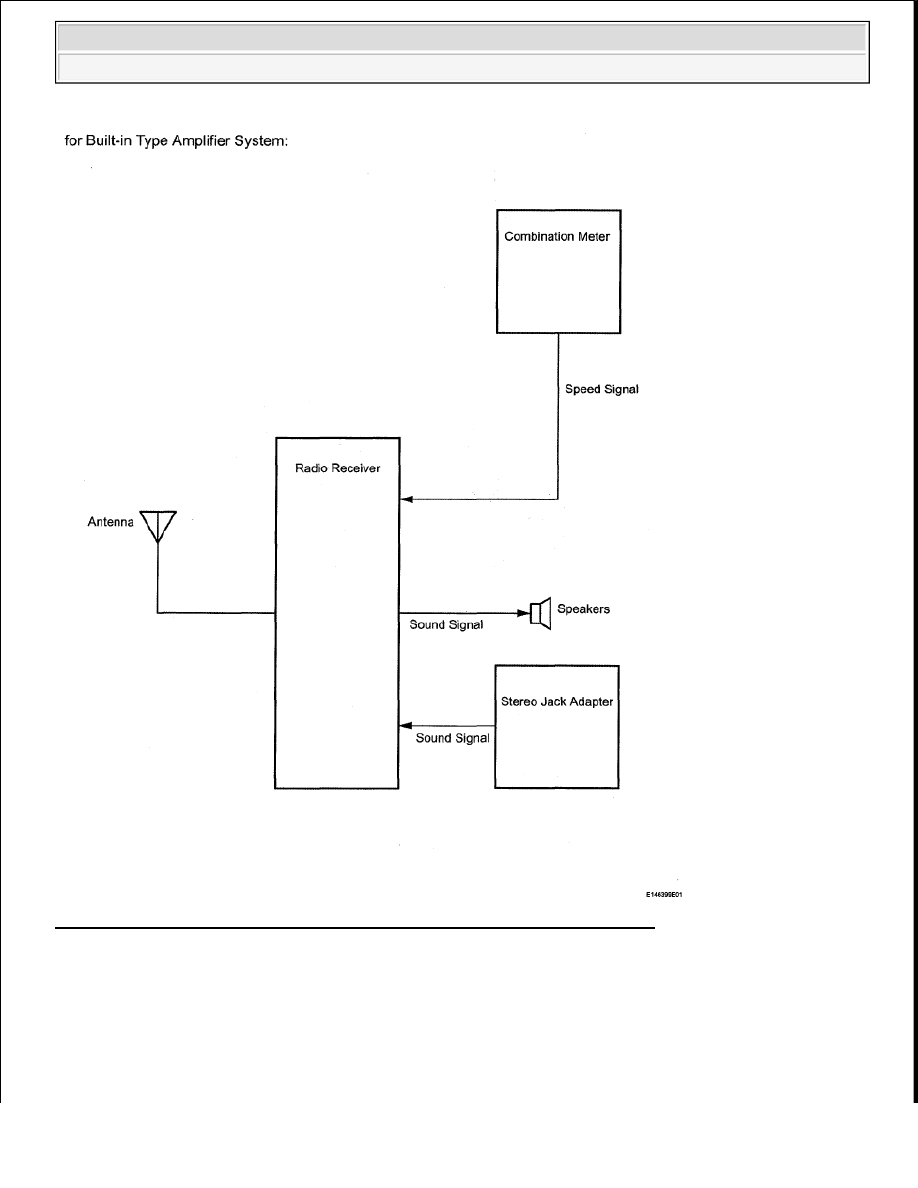

Fig. 129: Audio And Visual System Diagram (Built-in Type Amplifier System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

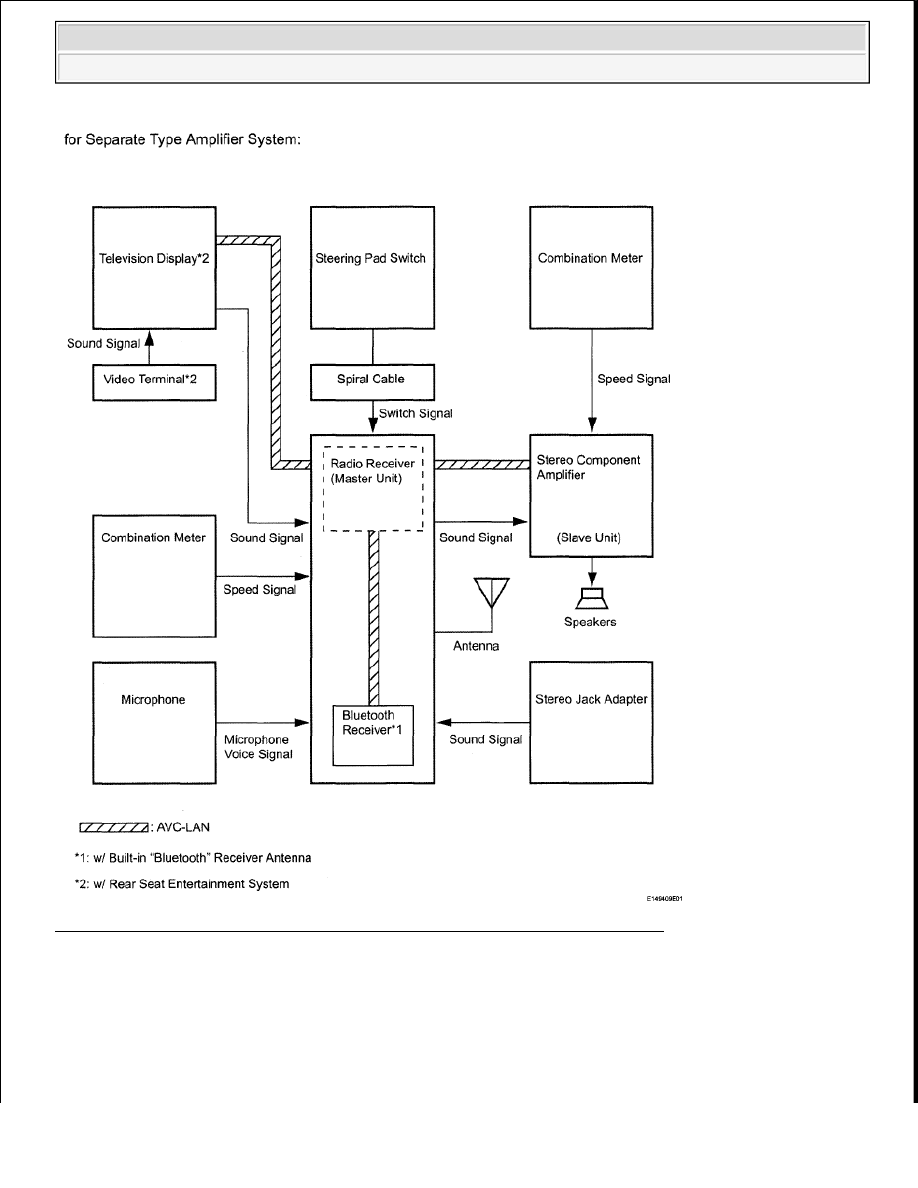

Fig. 130: Audio And Visual System Diagram (Separate Type Amplifier System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION

1. DISC PLAYER OUTLINE

a. A CD player uses a laser pickup to read digital signals recorded on CDs. By converting the digital

signals to analog, music and other content can be played.
