Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE FUSE

OK: Go to Next Step

2. CHECK HARNESS AND CONNECTOR (AMPLIFIER - BATTERY AND BODY GROUND)

a. Disconnect the K16, K15 and K17 amplifier connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

c. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection Condition Specified Condition

AMP fuse

Always

Below 1 ohms

ACC fuse

Tester Connection

Condition Specified Condition

K17-6 (GND) - Body ground

Always

Below 1 ohms

K17-7 (GND2) - Body ground

Tester Connection

Switch Condition Specified Condition

K16-1 (+B) - K17-6 (GND)

Always

11 to 14 V

K16-5(+B2) - K17-6 (GND)

K15-12(ACC) - K17-6 (GND) Ignition switch ACC



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

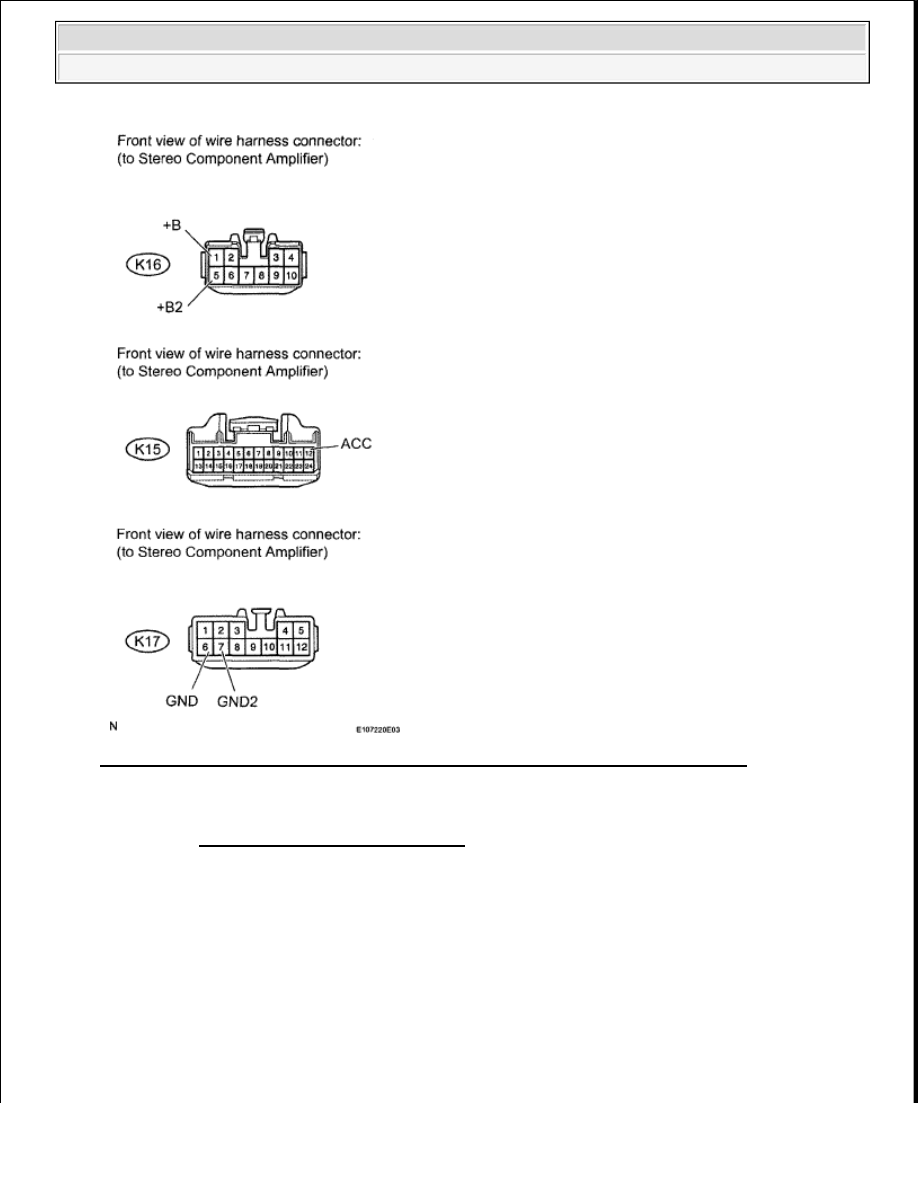

Fig. 124: Checking Harness And Connector (Amplifier - Battery And Body Ground)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (see PROBLEM SYMPTOMS TABLE )

AUDIO AND VISUAL SYSTEM (FOR CREWMAX)

PARTS LOCATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

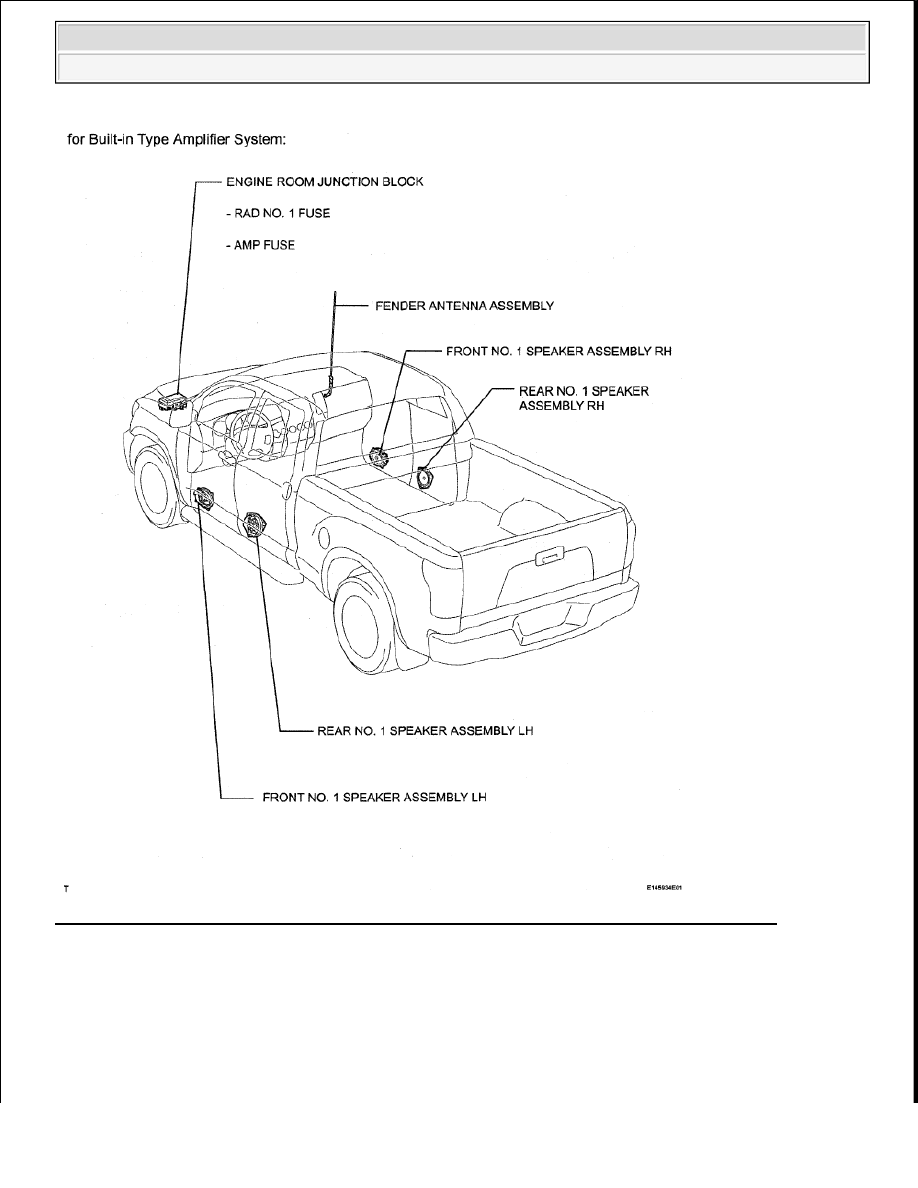

Fig. 125: Identifying Audio And Visual System Components Location (For CrewMax) (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

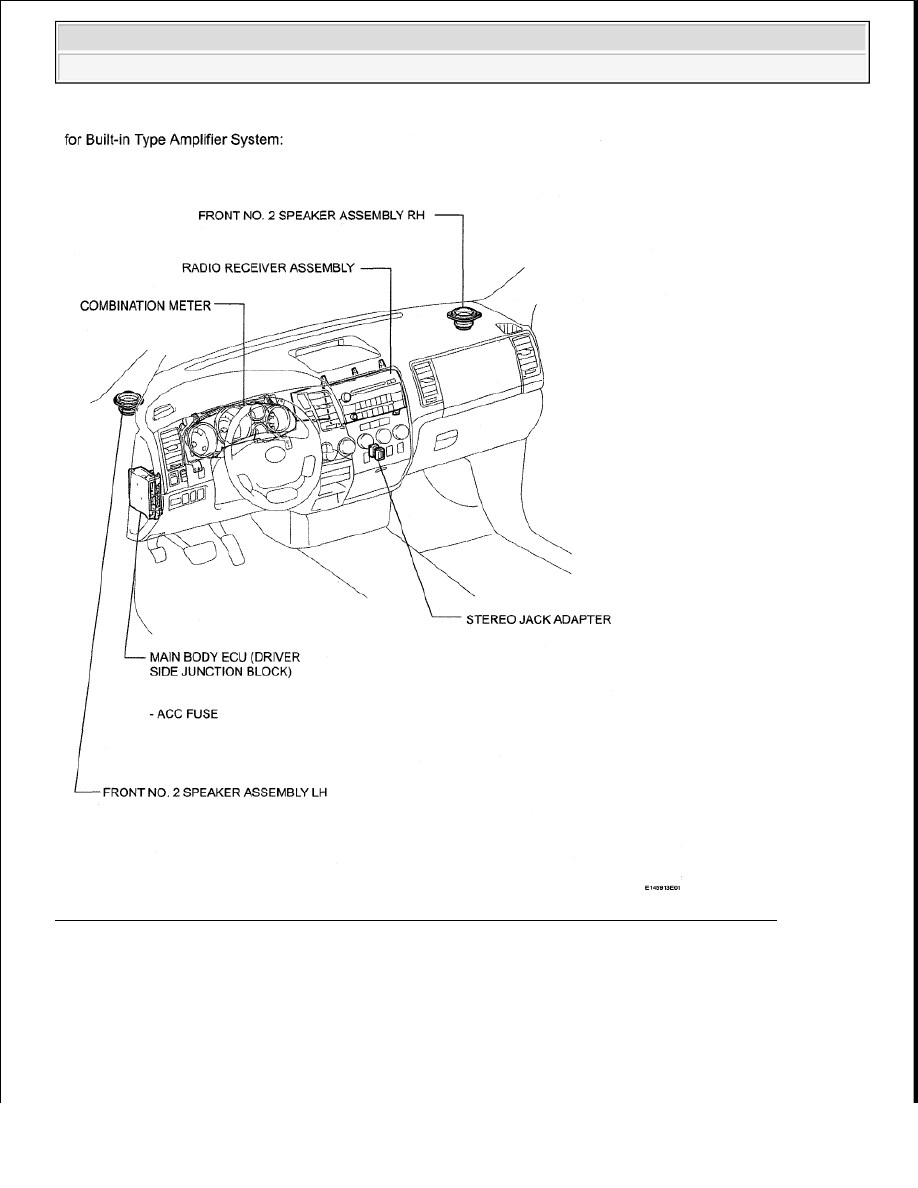

Fig. 126: Identifying Audio And Visual System Components Location (For CrewMax) (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
