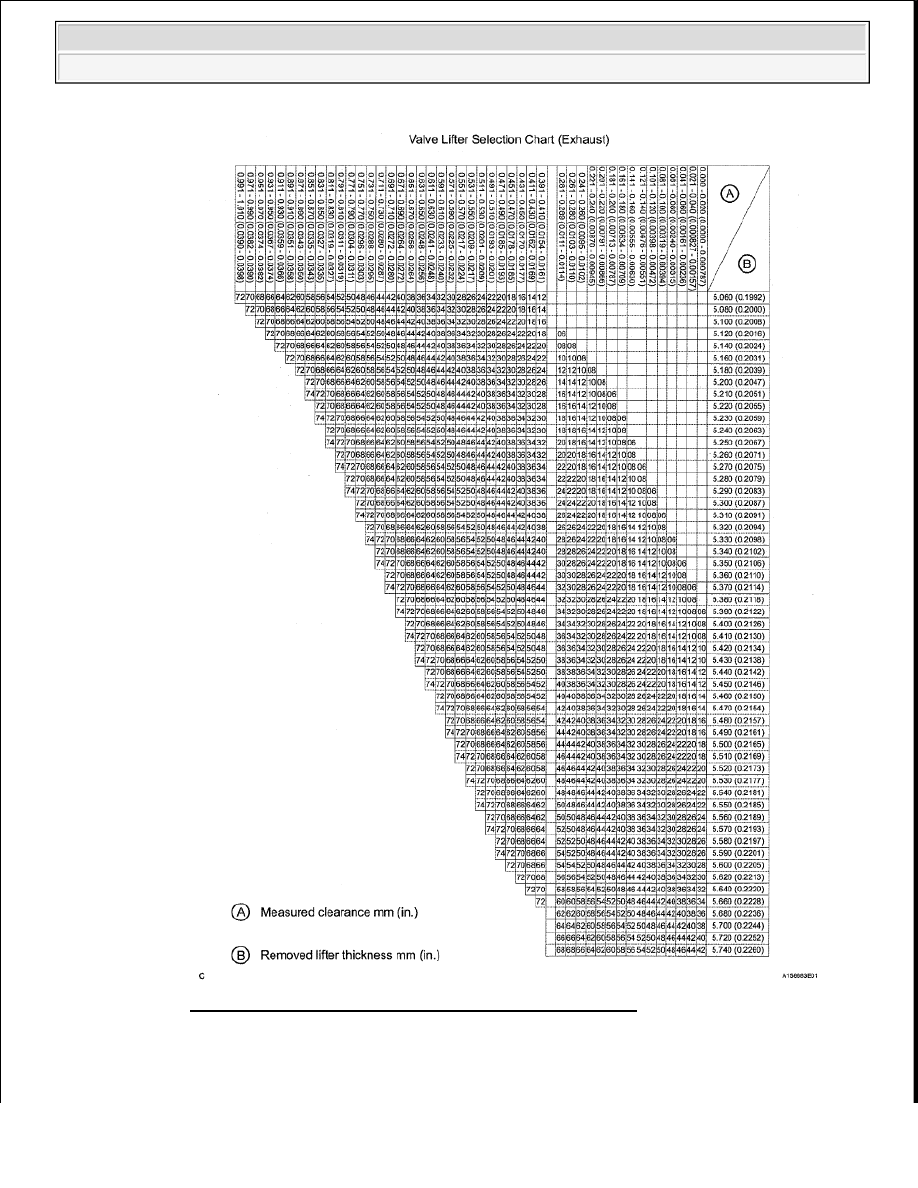

Fig. 48: Identifying Valve Lifter Selection Table (Exhaust)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Exhaust valve clearance (Cold): 0.29 to 0.39 mm (0.0114 to 0.0154 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































EXAMPLE: The 5.340 mm (0.210 in.) shim is installed, and the measured clearance is
0.480 mm (0.0189 in.). Replace the 5.340 mm (0.210 in.) shim with a No. 48 lifter.

New Lifter Thickness

LIFTER THICKNESS SPECIFICATION

k

Install the No  3 camshaft

Shim No. Thickness Shim No. Thickness Shim No. Thickness

06

5 060 mm

(0 1992

in )

30

5 300 mm

(0 2087

in )

54

5 540 mm

(0 2181

in )

08

5 080 mm

(0 2000

in )

32

5 320 mm

(0 2094

in )

56

5 560 mm

(0 2189

in )

10

5 100 mm

(0 2008

in )

34

5 340 mm

(0 2102

in )

58

5 580 mm

(0 2197

in )

12

5 120 mm

(0 2016

in )

36

5 360 mm

(0 2110

in )

60

5 600 mm

(0 2205

in )

14

5 140 mm

(0 2024

in )

38

5 380 mm

(0 2118

in )

62

5 620 mm

(0 2213

in )

16

5 160 mm

(0 2031

in )

40

5 400 mm

(0 2126

in )

64

5 640 mm

(0 2220

in )

18

5 180 mm

(0 2039

in )

42

5 420 mm

(0 2134

in )

66

5 660 mm

(0 2228

in )

20

5 200 mm

(0 2047

in )

44

5 440 mm

(0 2142

in )

68

5 680 mm

(0 2236

in )

22

5 220 mm

(0 2051

in )

46

5 460 mm

(0 2150

in )

70

5 700 mm

(0 2244

in )

24

5 240 mm

(0 2063

in )

48

5 480 mm

(0 2157

in )

72

5 720 mm

(0 2252

in )

26

5 260 mm

(0 2071

in )

50

5 500 mm

(0 2165

in )

74

5 740 mm

(0 2260

in )

28

5 280 mm

(0 2079

in )

52

5 520 mm

(0 2173

in )

-

-



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































1

Align the mark link (yellow) with the timing mark (2-dot mark) of the camshaft timing gear
shown below

2

Apply a light coat of engine oil to the thrust portions and journals of the No  3 camshaft

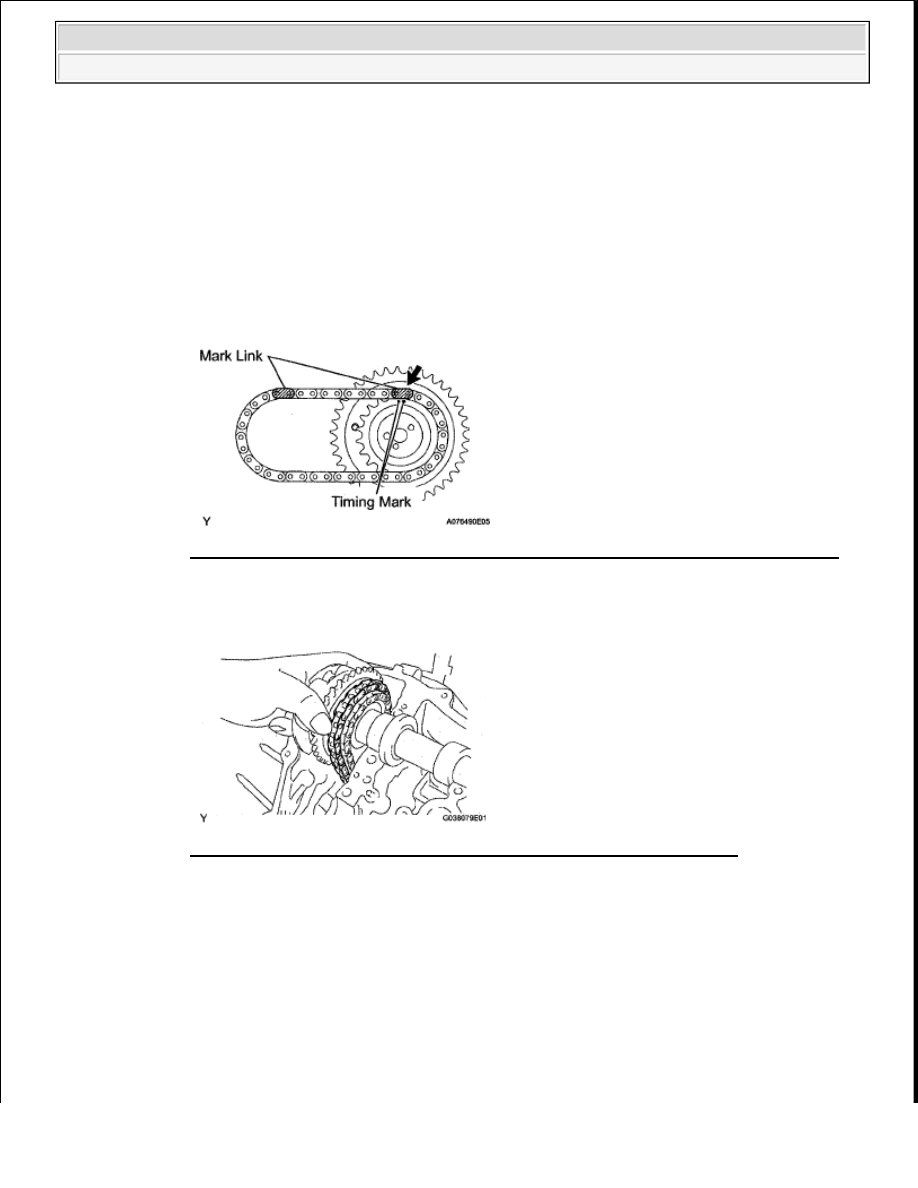

Fig. 49: Aligning Mark Link (Yellow) With Timing Mark Of Camshaft Timing Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Temporarily put the No  1 chain on the No  2 chain of the camshaft timing gear

Fig. 50: Putting No. 1 Chain On No. 2 Chain Of Camshaft Timing Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

Set the No  3 camshaft onto the cylinder head LH with the cam lobes of the No  2 cylinder
facing downward as shown below

5

Apply a light coat of engine oil to the 4 bearing caps

NOTE:

As the thrust clearance of the camshaft is small, the camshaft must
be kept level while it is being installed. If the camshaft is not kept
level, the portion of the cylinder head which receives the shaft thrust
may crack or be damaged, causing the camshaft to seize or break. To
avoid this, the following steps should be carried out.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































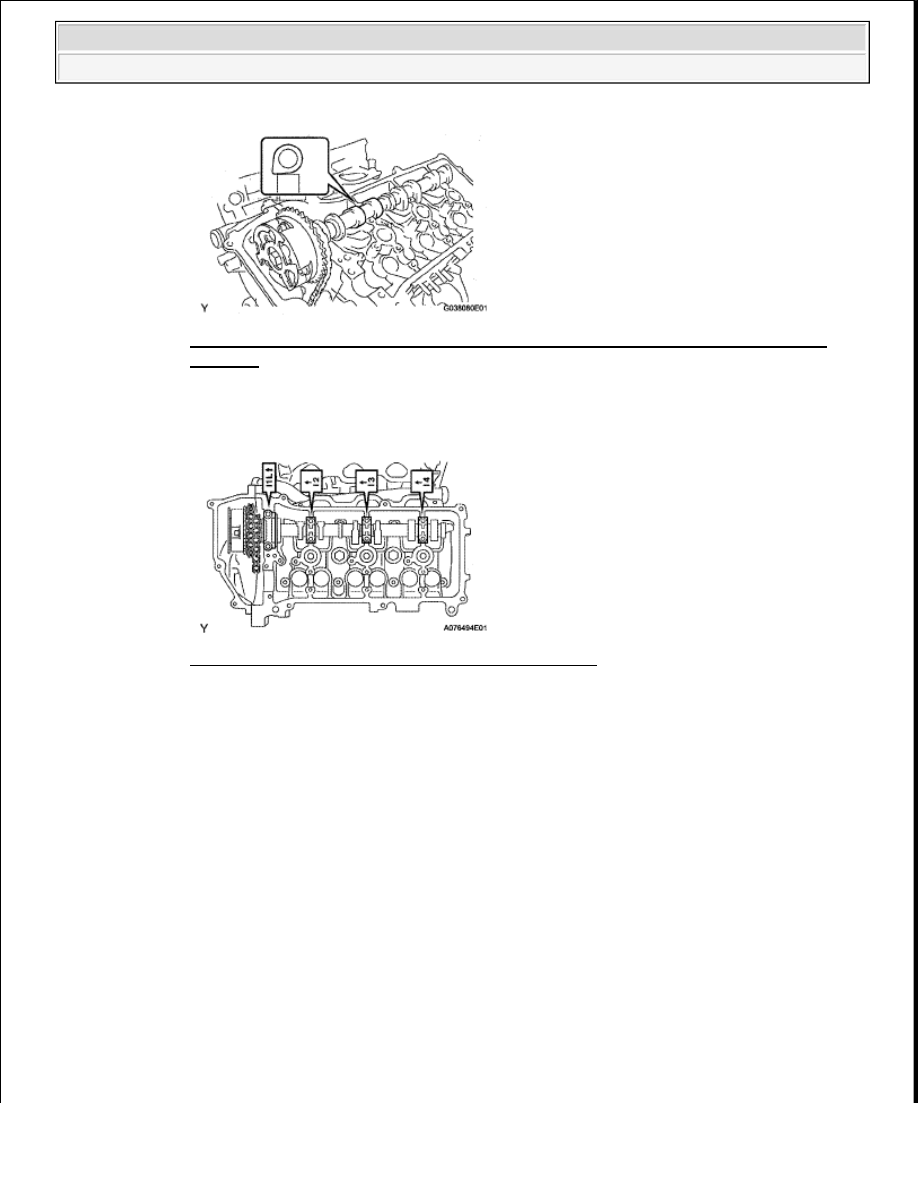

Fig. 51: Setting No. 3 Camshaft Onto Cylinder Head LH With Cam Lobes Of No. 2
Cylinder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

Install the 4 bearing caps in their proper locations

Fig. 52: Identifying Bearing Cap Installing Locations
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

Apply a light coat of engine oil to the threads of the 8 bearing cap bolts

8

Uniformly install the 8 bearing cap bolts in several steps in the order shown below

Torque: for 10 mm head

9.0 N*m (92 kgf*cm, 80 in.*lbf)

for 12 mm head

24 N*m (245 kgf*cm, 18 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra
