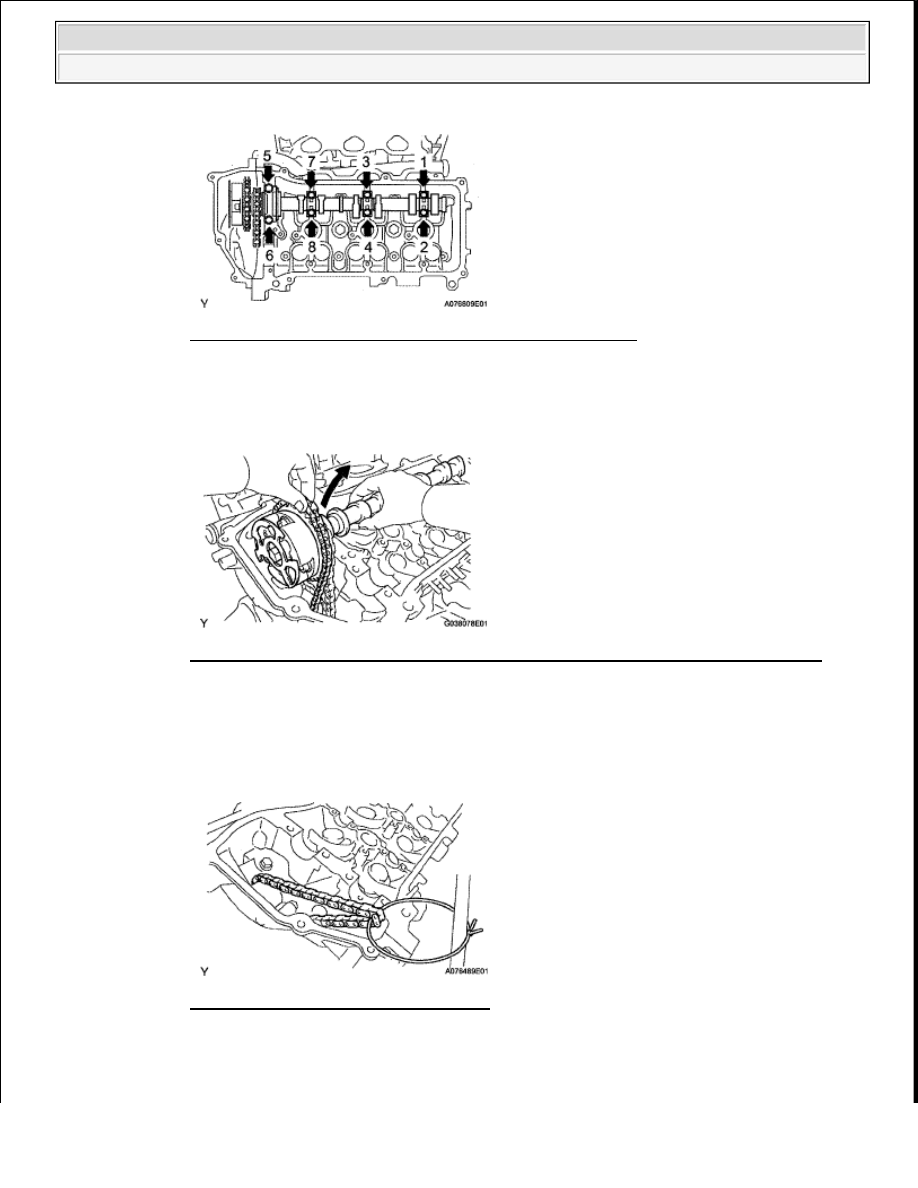

Fig. 43: Identifying Bearing Cap Bolt Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Hold the No  1 chain, and remove the No  3 camshaft with camshaft timing gear and No  2
chain

Fig. 44: Identifying No. 3 Camshaft With Camshaft Timing Gear And No. 2 Chain
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

Tie the No  1 chain with a string as shown below

Fig. 45: Tying No. 1 Chain With String
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i

Remove the 24 valve lifters from the cylinder head LH and RH

j

Determine the size of the valve lifter to be installed according to the following formulas or tables

NOTE:

Be careful not to drop anything inside the timing chain cover.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































1

Using a micrometer, measure the thickness of the removed lifter

2

Calculate the thickness of a new lifter so that the valve clearance comes within the specified
value

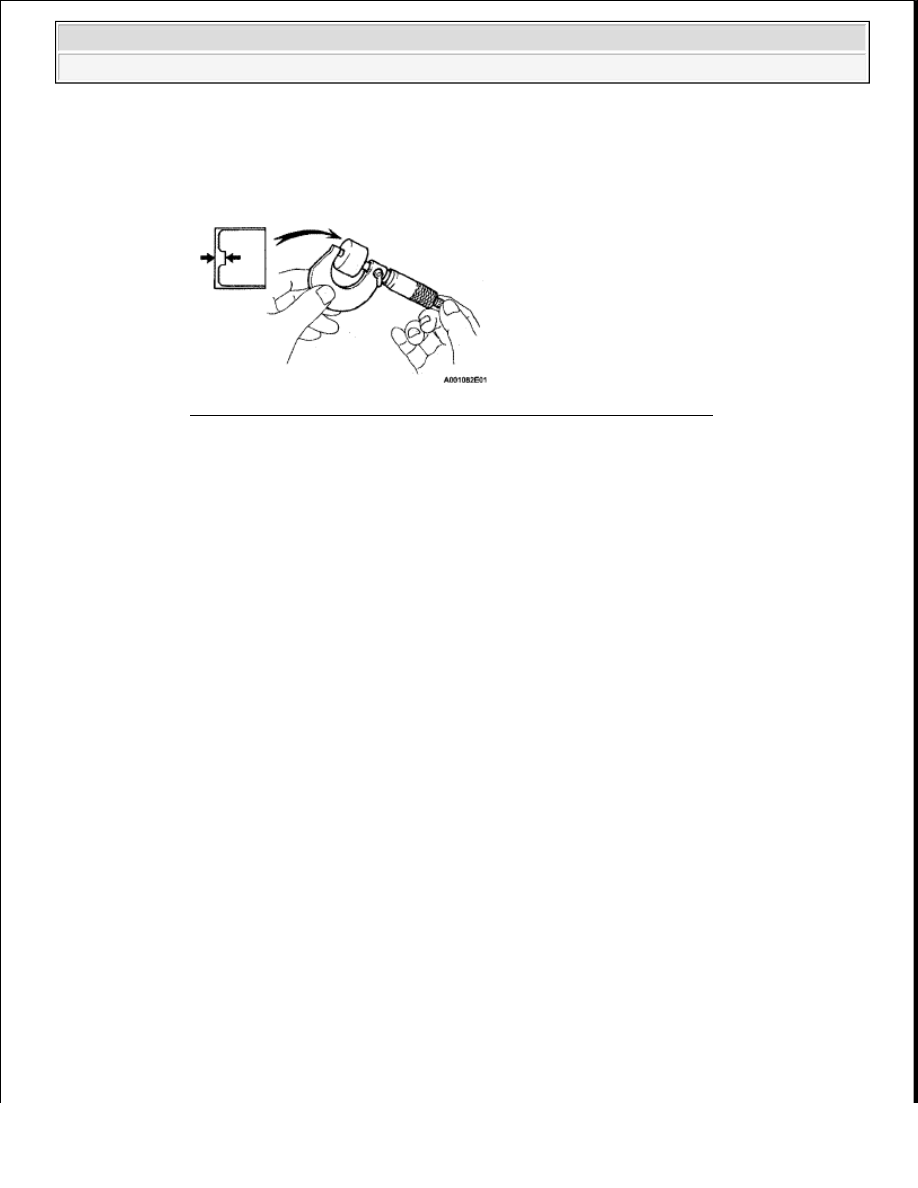

Fig. 46: Measuring Thickness Of Removed Lifter Using Micrometer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

T: Thickness of removed lifter

A: Measured valve clearance

N: Thickness of new lifter

Intake: N = T + (A - 0.20 mm (0.00787 in.))

Exhaust: N = T + (A - 0.30 mm (0.0118 in.))

3

Select a new lifter with a thickness as close as possible to the calculated value

HINT:

Lifters are available in 35 sizes in increments of 0 020 mm (0 000787 in ), from 5 060 mm
(0 1992 in ) to 5 740 mm (0 2260 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

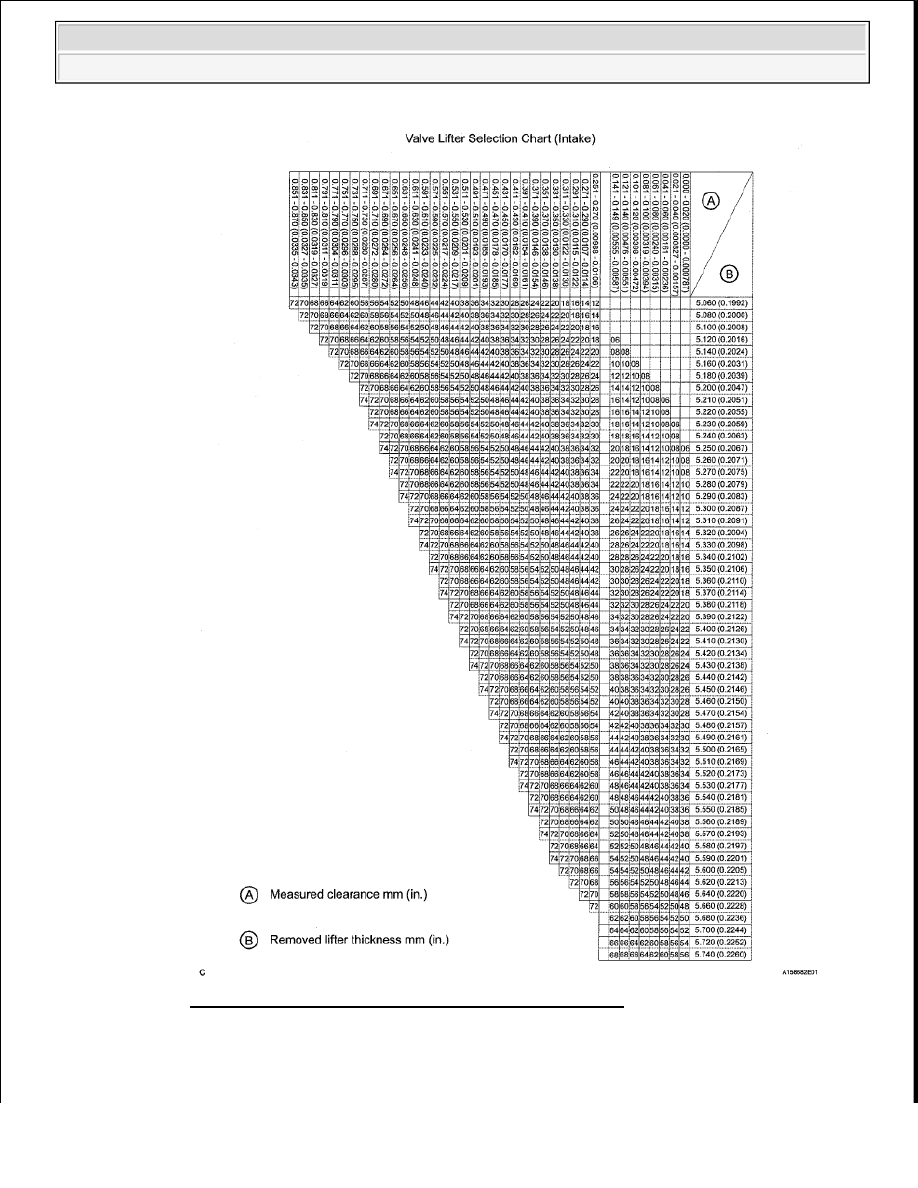

Fig. 47: Identifying Valve Lifter Selection Table (Intake)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Intake valve clearance (Cold): 0.15 to 0.25 mm (0.00591 to 0.00984 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































EXAMPLE: The 5.250 mm (0.2067 in.) shim is installed, and the measured clearance is
0.400 mm (0.0157 in.) Replace the 5.250 mm (0.2067 in.) shim with a No. 46 lifter.

New Lifter Thickness

LIFTER THICKNESS SPECIFICATION

Shim No. Thickness Shim No. Thickness Shim No. Thickness

06

5 060 mm

(0 1992

in )

30

5 300 mm

(0 2087

in )

54

5 540 mm

(0 2181

in )

08

5 080 mm

(0 2000

in )

32

5 320 mm

(0 2094

in )

56

5 560 mm

(0 2189

in )

10

5 100 mm

(0 2008

in )

34

5 340 mm

(0 2102

in )

58

5 580 mm

(0 2197

in )

12

5 120 mm

(0 2016

in )

36

5 360 mm

(0 2110

in )

60

5 600 mm

(0 2205

in )

14

5 140 mm

(0 2024

in )

38

5 380 mm

(0 2118

in )

62

5 620 mm

(0 2213

in )

16

5 160 mm

(0 2031

in )

40

5 400 mm

(0 2126

in )

64

5 640 mm

(0 2220

in )

18

5 180 mm

(0 2039

in )

42

5 420 mm

(0 2134

in )

66

5 660 mm

(0 2228

in )

20

5 200 mm

(0 2047

in )

44

5 440 mm

(0 2142

in )

68

5 680 mm

(0 2236

in )

22

5 220 mm

(0 2055

in )

46

5 460 mm

(0 2150

in )

70

5 700 mm

(0 2244

in )

24

5 240 mm

(0 2063

in )

48

5 480 mm

(0 2157

in )

72

5 720 mm

(0 2252

in )

26

5 260 mm

(0 2071

in )

50

5 500 mm

(0 2165

in )

74

5 740 mm

(0 2260

in )

28

5 280 mm

(0 2079

in )

52

5 520 mm

(0 2173

in )

-

-
