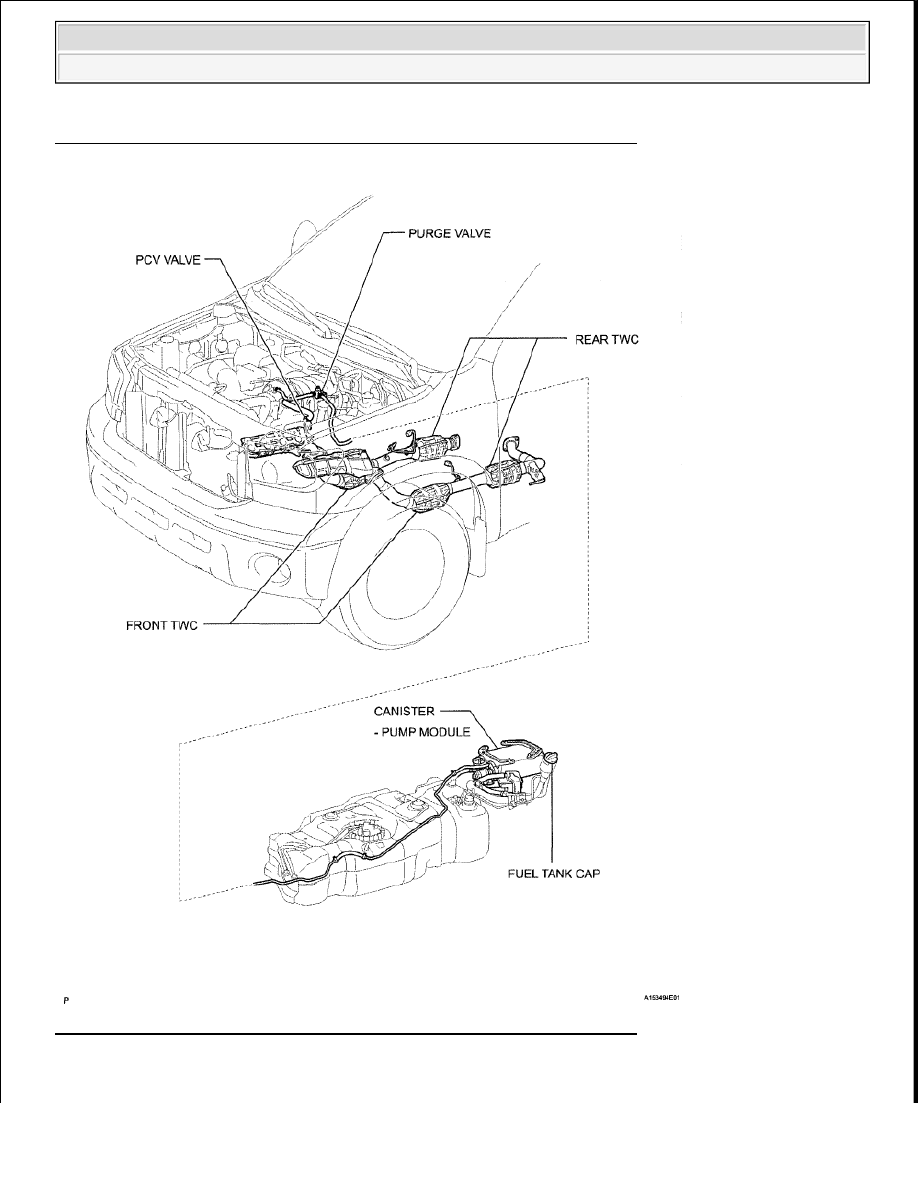

Fig. 1: Identifying Emission Control System Components Locations (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

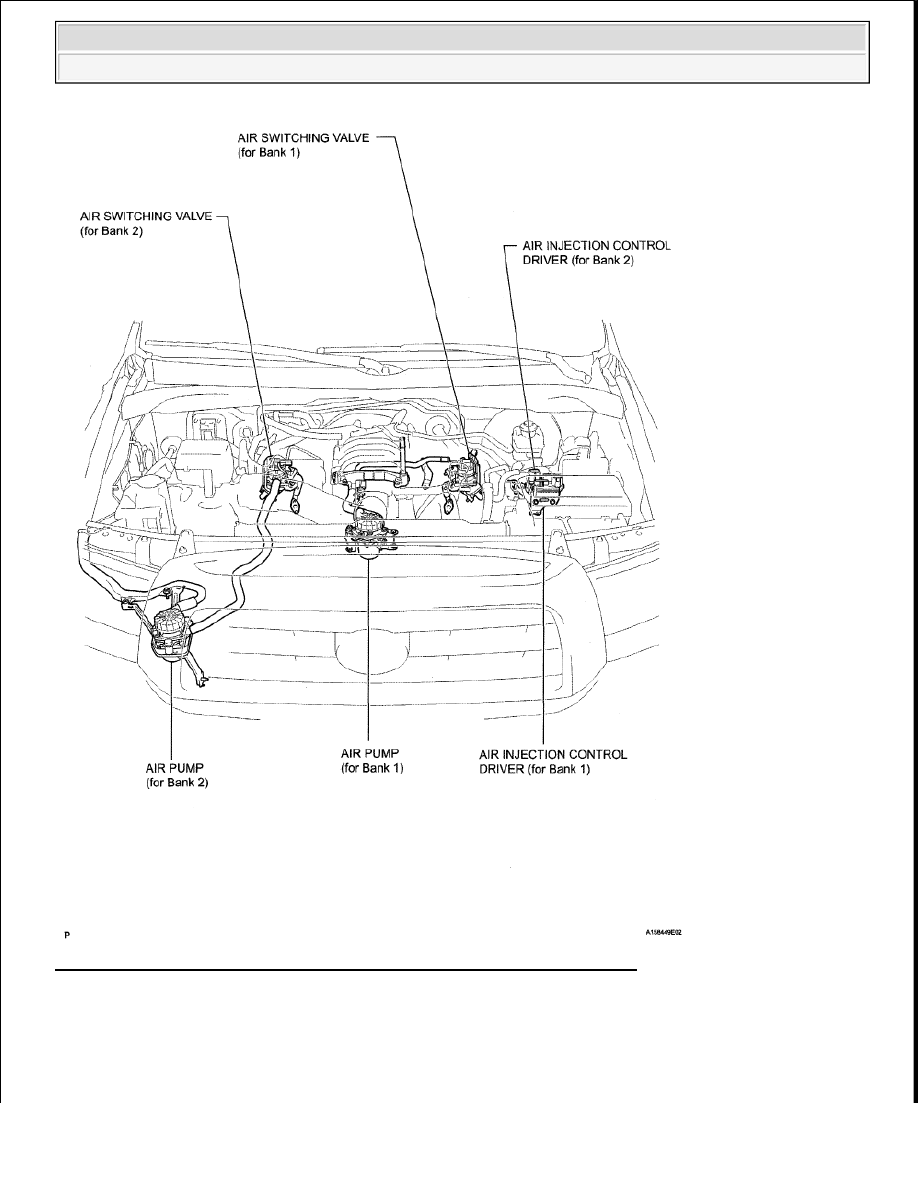

Fig. 2: Identifying Emission Control System Components Locations (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra





























Fig. 3: Identifying Emission Control System Components Locations (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1

SECONDARY AIR INJECTION CONTROL SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra

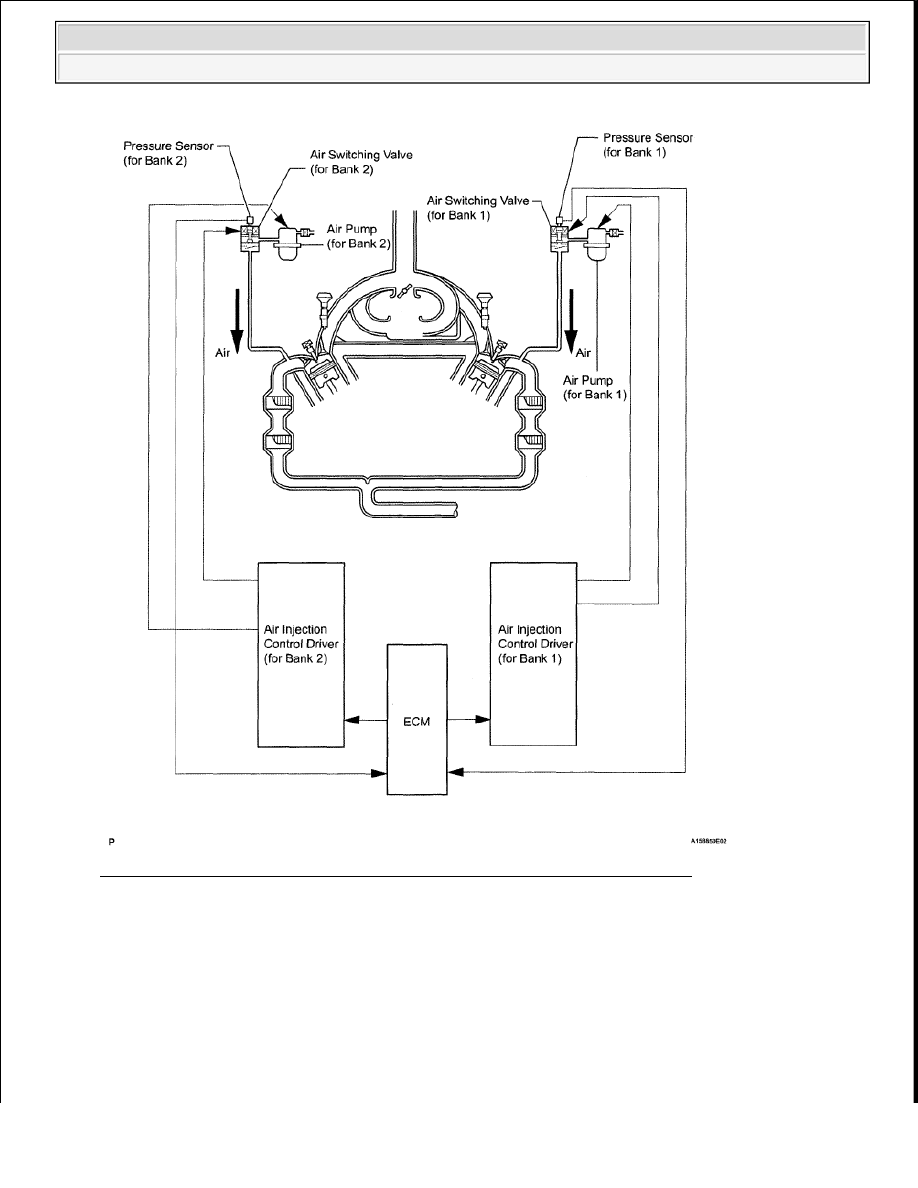

Fig. 4: Emission Control - Secondary Air Injection Control System Diagrams
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

SECONDARY AIR INJECTION SYSTEM WIRING DIAGRAM



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra

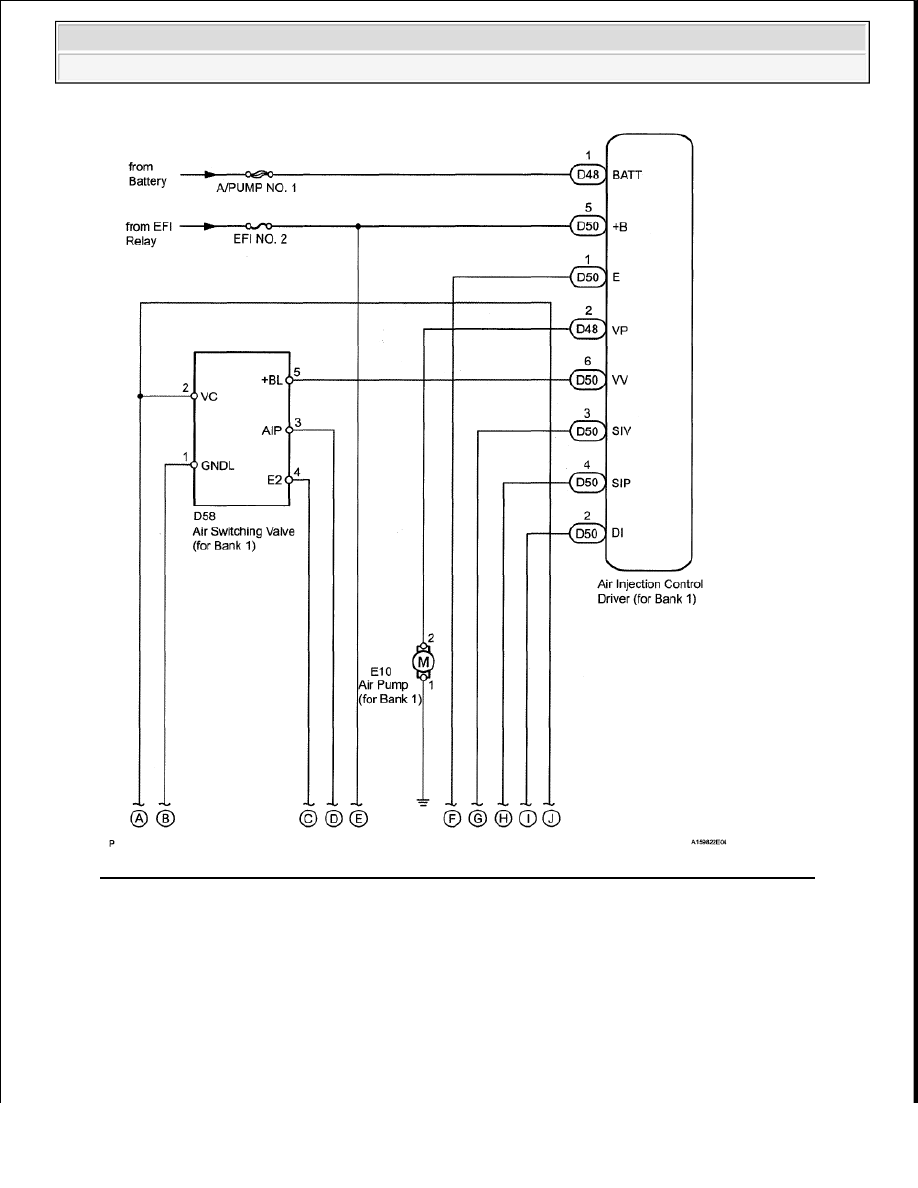

Fig. 5: Emission Control - Secondary Air Injection Control System Wiring Diagrams (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
