Toyota Tundra. Manual - part 1717

Fig. 84: Inspecting Purge VSV
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the purge VSV

b

Inspect the purge VSV operation

1

Check that air does not flow from ports

Fig. 85: Checking That Air Does Not Flow From Ports
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Apply battery voltage across the terminals

3

Check that air flows from ports

If operation is not as specified, replace the purge VSV

Tester Connection Condition Specified Condition

1-2

20°C (68°F)

26 to 30 ohms

1 - Body ground

Always

10 Mohms or higher

2 - Body ground



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































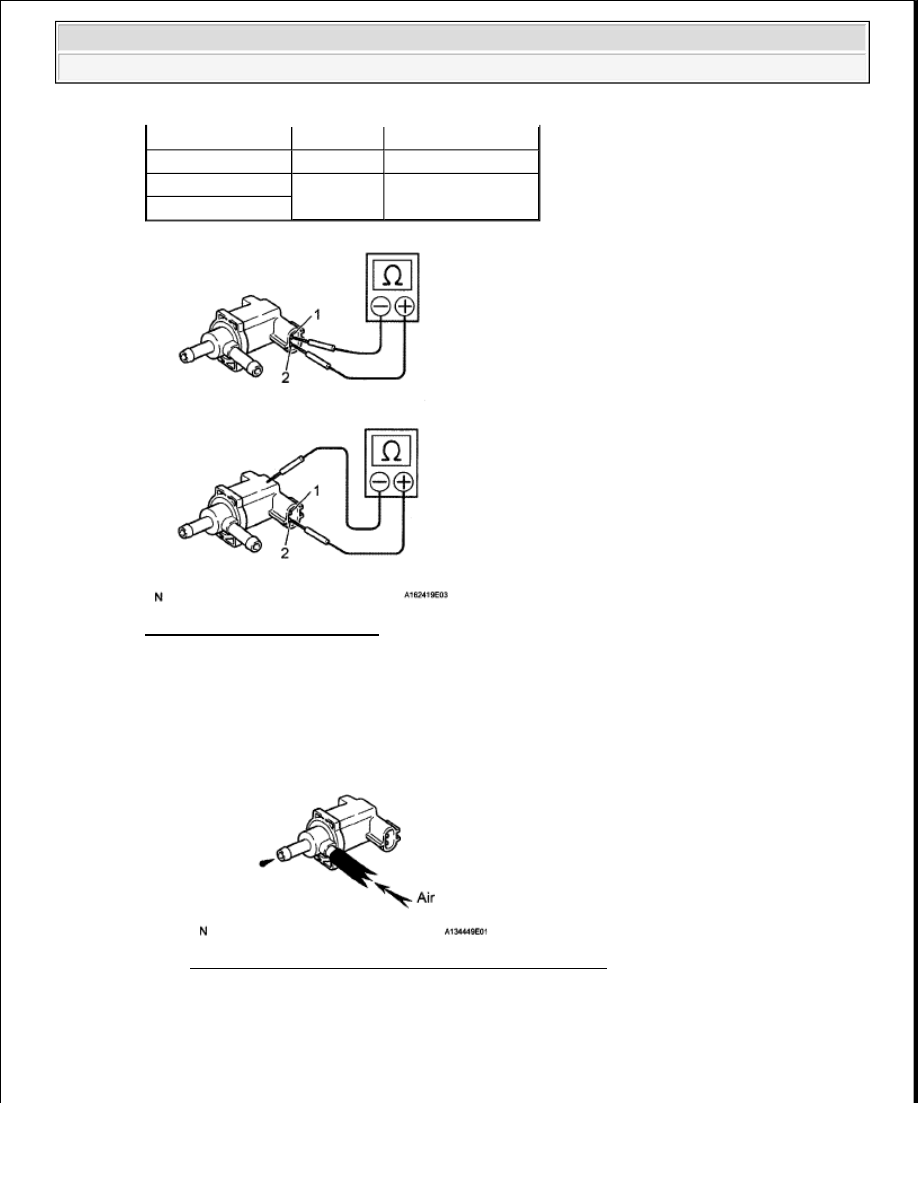

Fig. 86: Applying Battery Voltage And Checking Air Flows From Ports
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL PURGE VSV

a

Install the purge VSV with the bolt

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

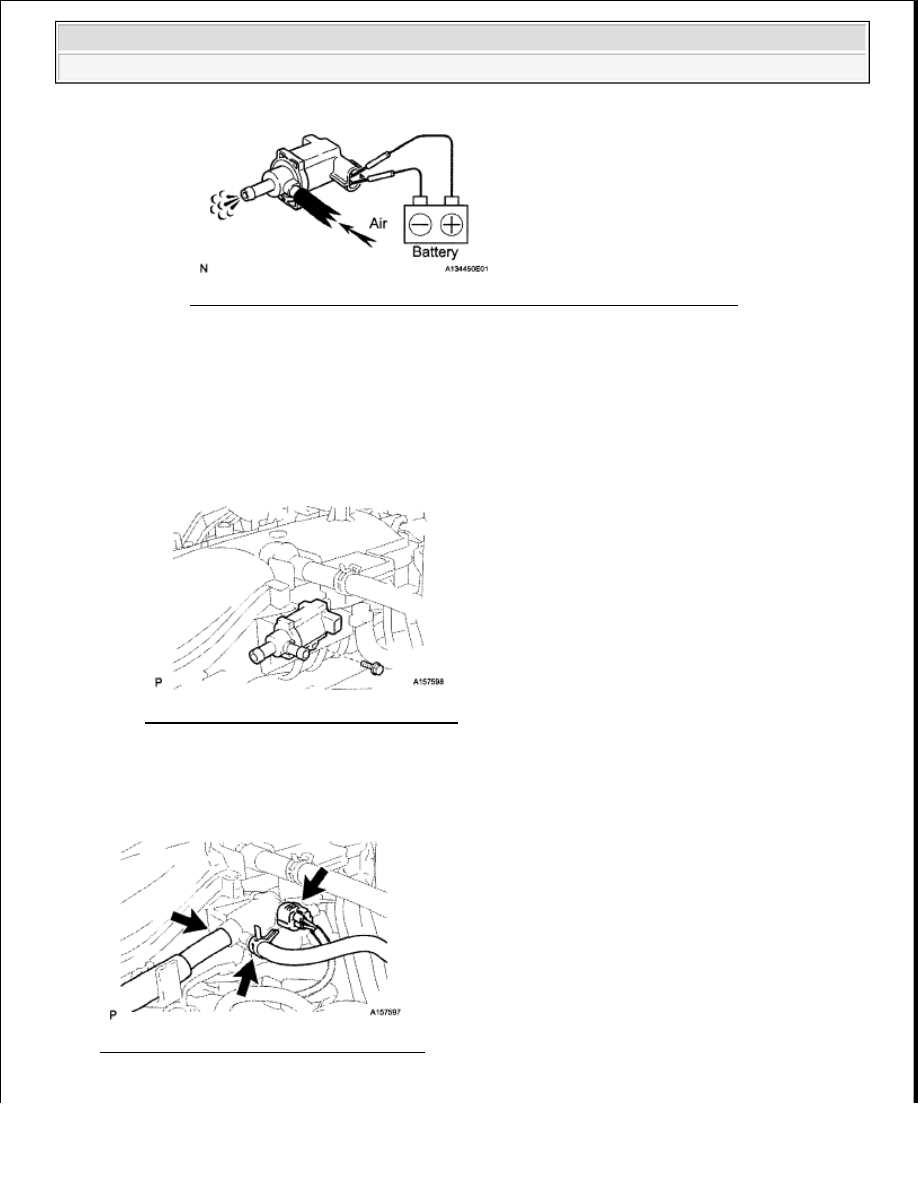

Fig. 87: Identifying Purge VSV And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 purge line hoses

c

Connect the purge VSV connector

Fig. 88: Identifying Purge VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































2

INSTALL V-BANK COVER (See INSTALLATION )

3

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

FUEL TANK CAP

INSPECTION

1

INSPECT FUEL TANK CAP ASSEMBLY

a

Visually check if the cap and gasket are deformed or damaged

If necessary, replace the cap assembly or gasket

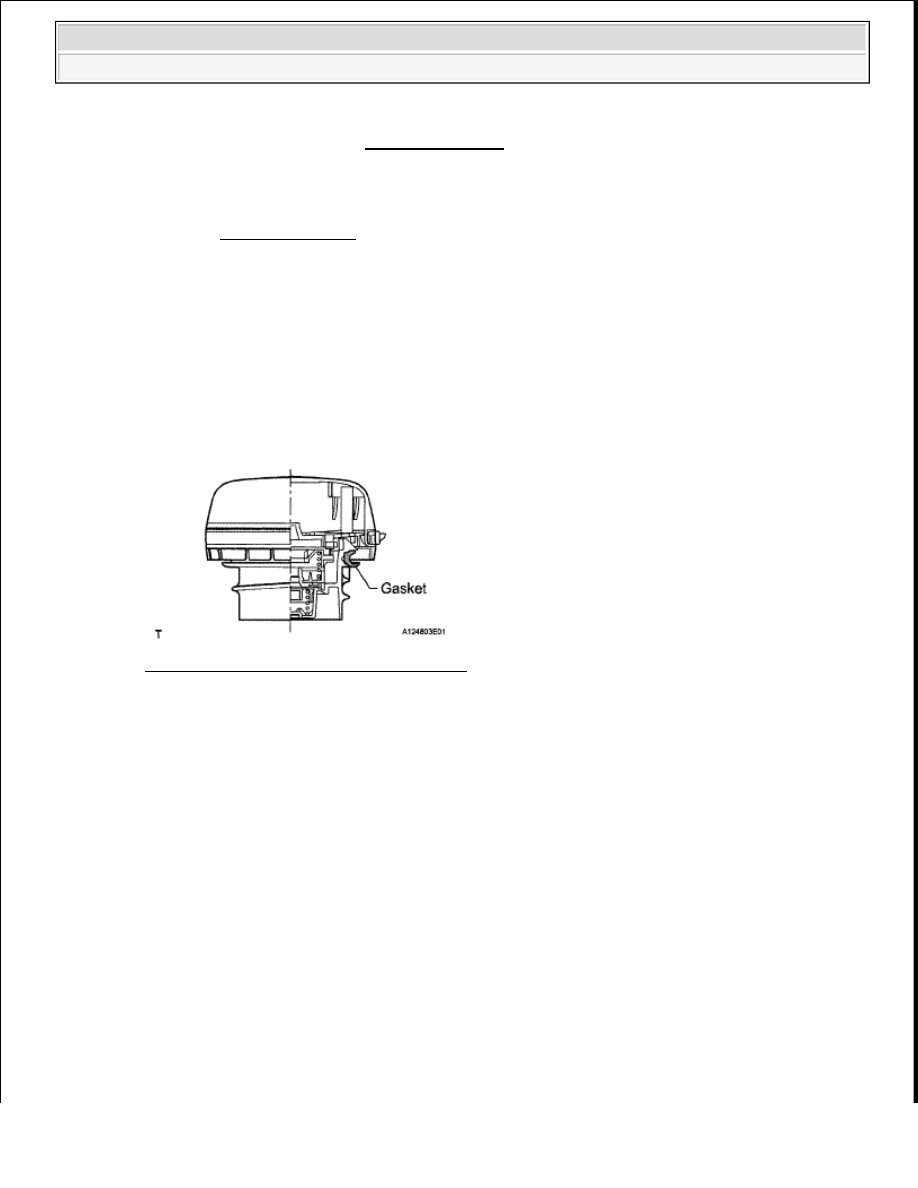

Fig. 89: Inspecting Fuel Tank Cap Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PCV VALVE

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

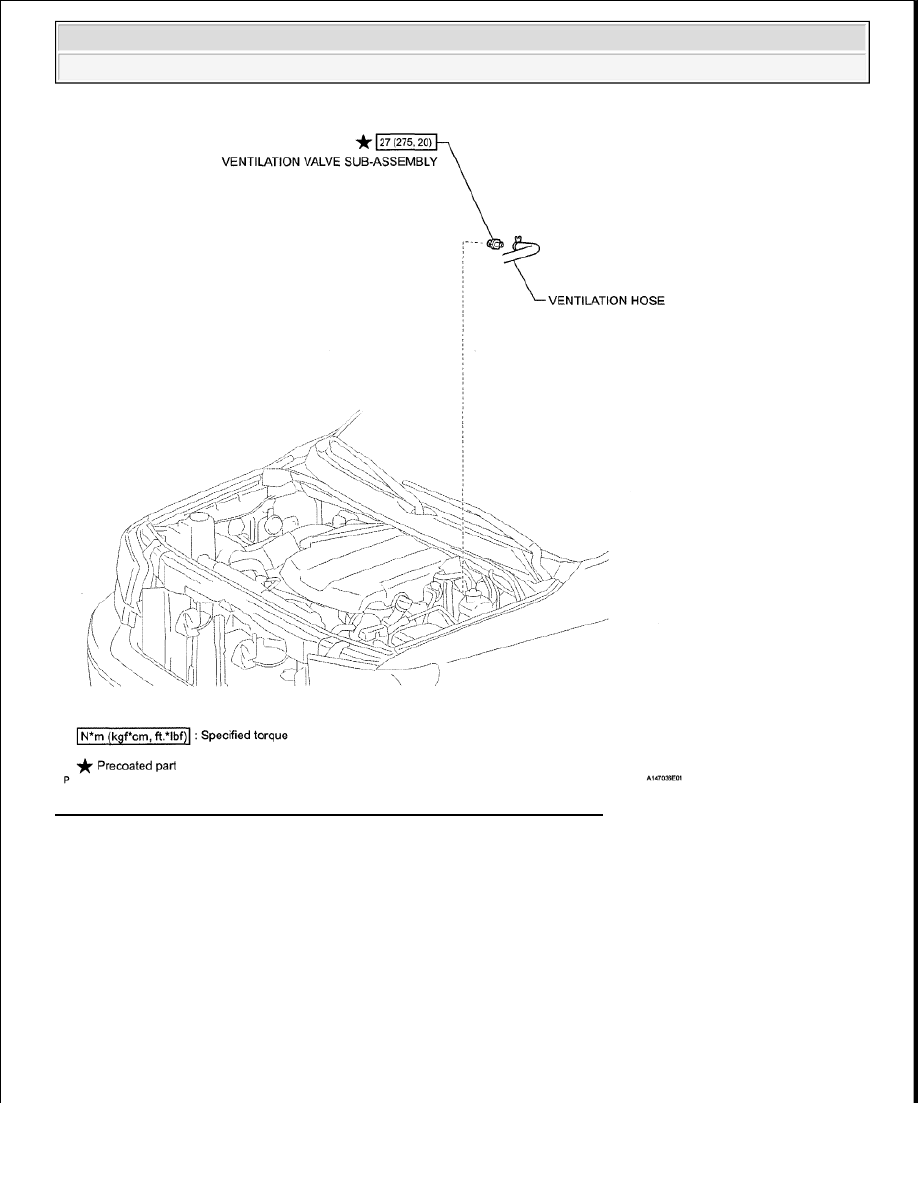

Fig. 90: Identifying PCV Valve Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT VENTILATION HOSE



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
