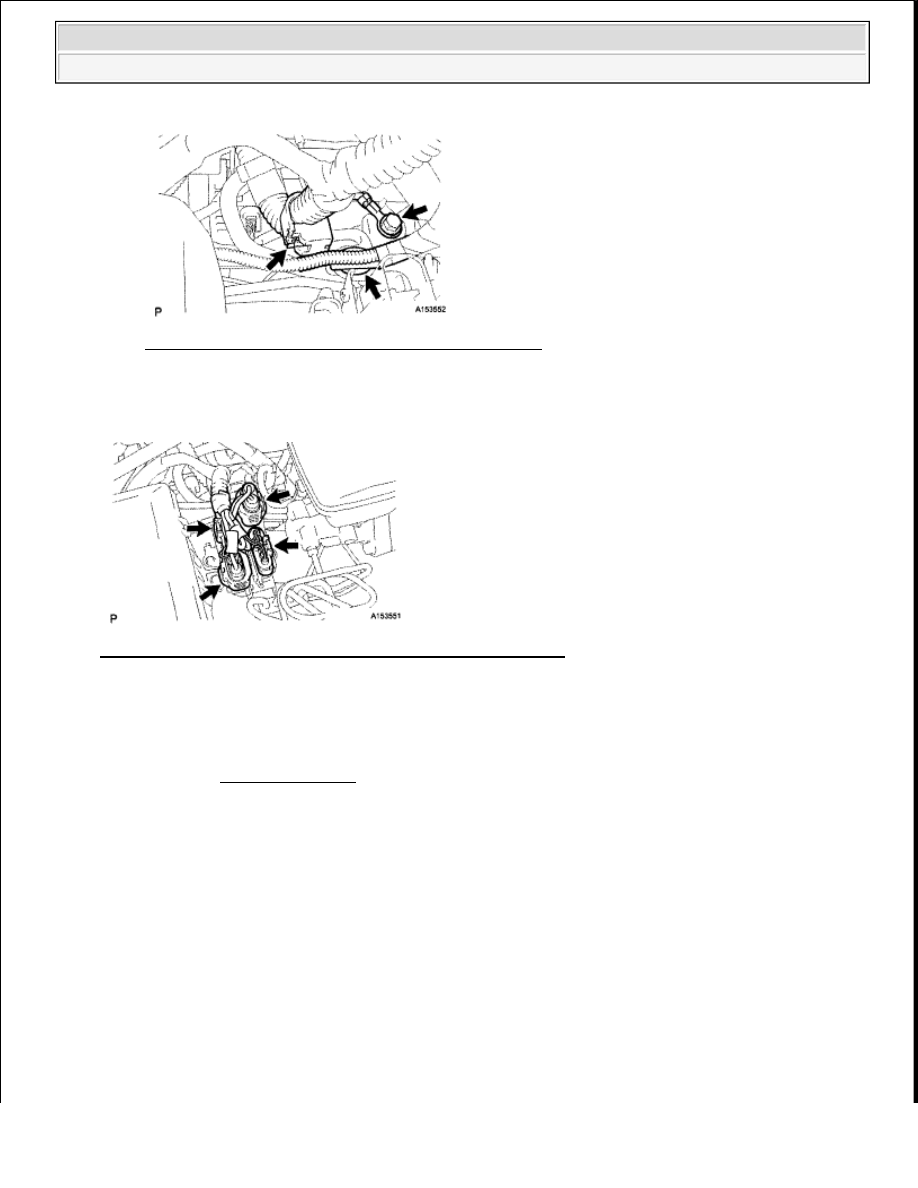

Fig. 64: Identifying Wire Harness Clamps And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Connect the 4 air injection control driver connectors

Fig. 65: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

CANISTER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

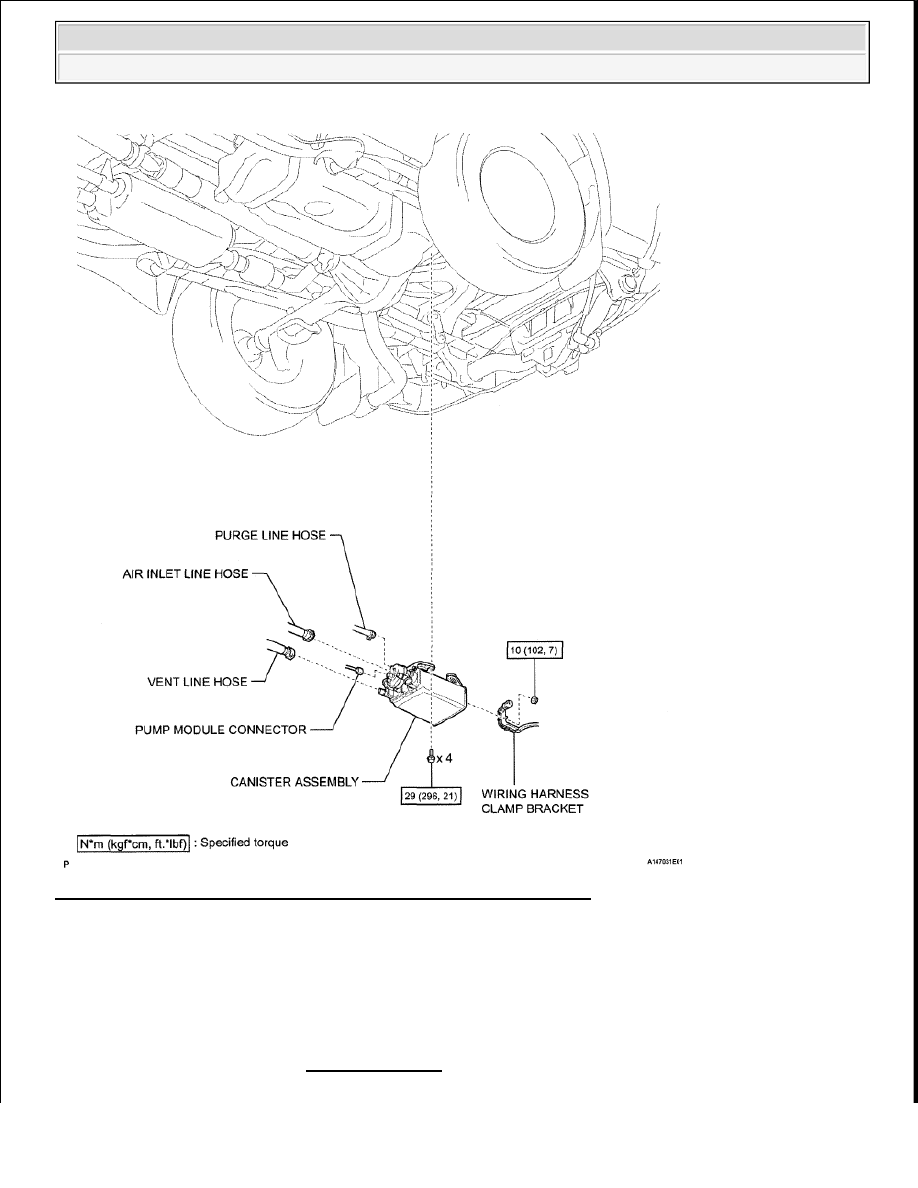

Fig. 66: Identifying Canister Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































2

REMOVE CANISTER ASSEMBLY

a

Remove the nut and disconnect the wiring harness clamp bracket

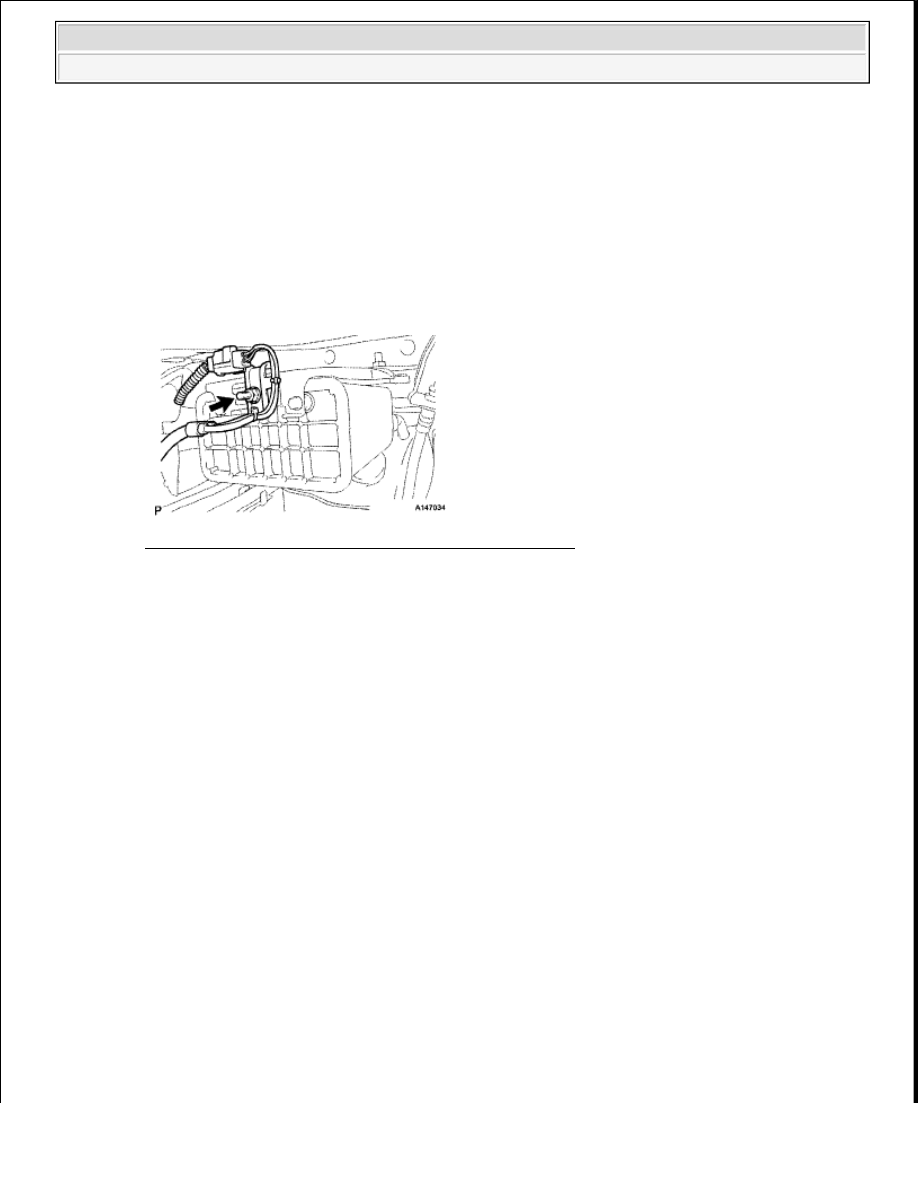

Fig. 67: Identifying Wiring Harness Clamp Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the pump module connector

c

Disconnect the purge line hose

d

Disconnect the air inlet line hose

1

Push the hose firmly toward the canister side

2

Pinch the hose (portion A) as shown in the illustration



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

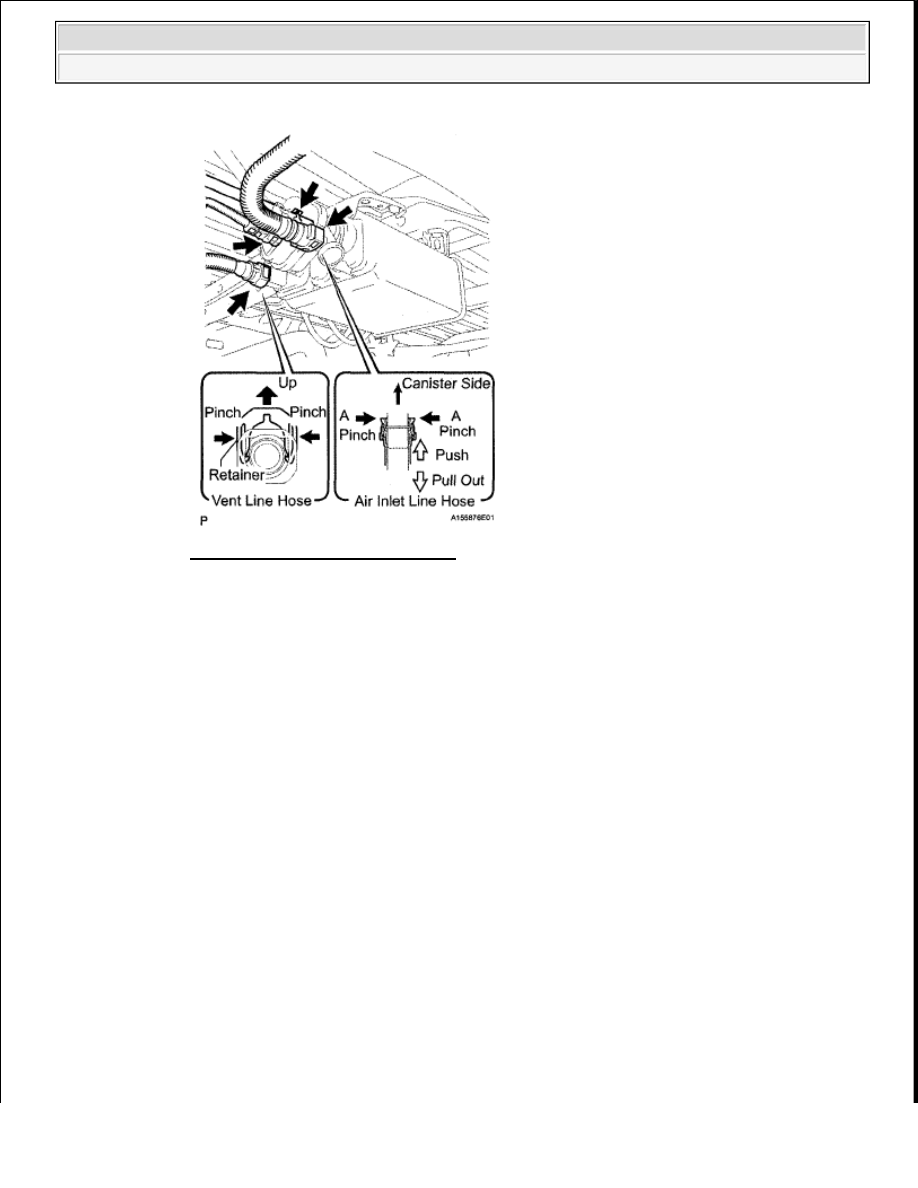

Fig. 68: Pinching Hose (Portion A)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Pull out the hose

e

Disconnect the vent line hose

1

Pinch the retainer and then raise it

f

Disconnect the wire harness clamp

NOTE:



Do not use any tools in this procedure.



Check for any dirt and foreign matter contamination in the
canister and around the hose. Clean if necessary. Foreign
matter may damage the O-rings or cause leaks in the seal
between the canister and hose.

NOTE:



Do not use any tools in this procedure.



Check for any dirt and foreign matter contamination in the
valve and around the connector. Clean if necessary.
Foreign matter may damage the O-rings or cause leaks in
the seal between the valve and connector.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
