Toyota Tundra. Manual - part 1713

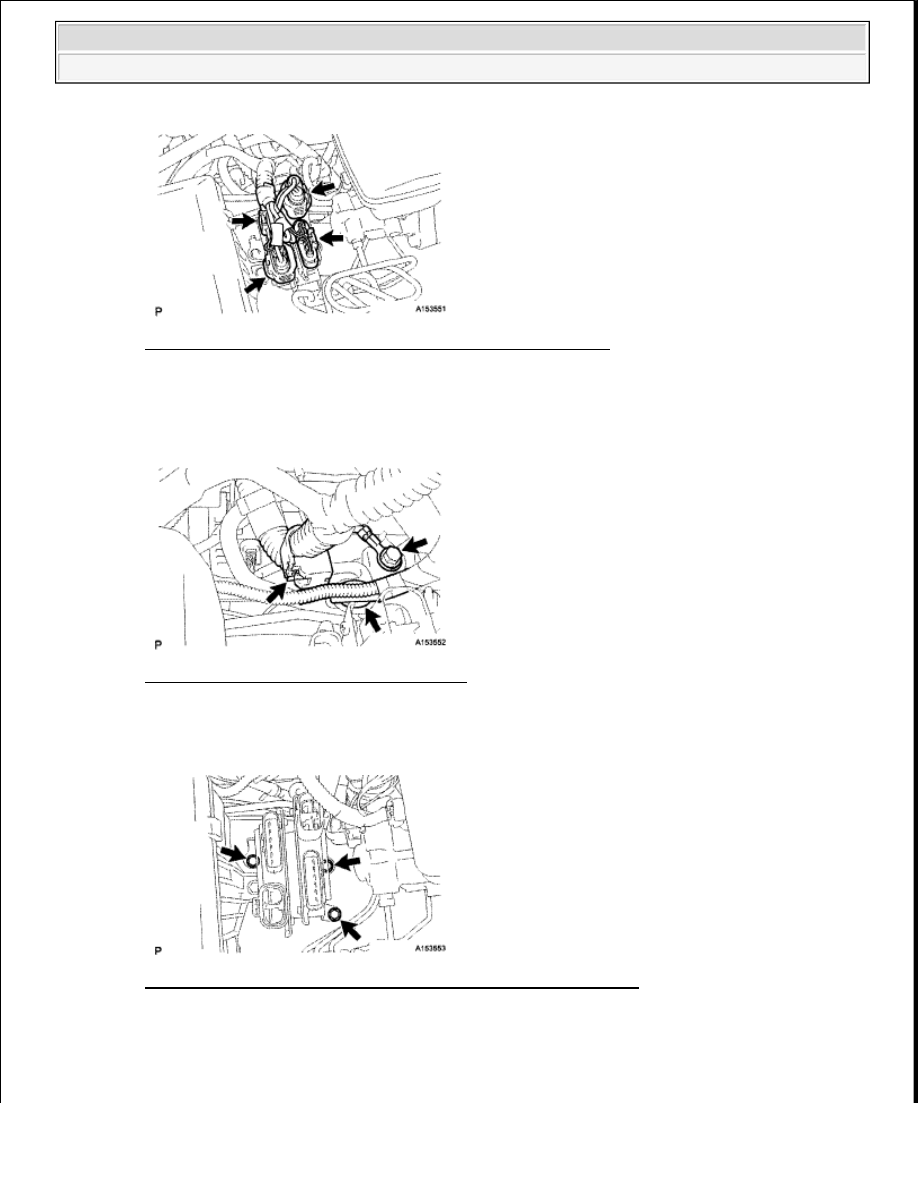

Fig. 54: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the bolt

c

Disconnect the 2 wire harness clamps

Fig. 55: Identifying Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 3 bolts and air injection control driver assembly

Fig. 56: Identifying Air Injection Control Driver Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































a

Remove the 2 bolts

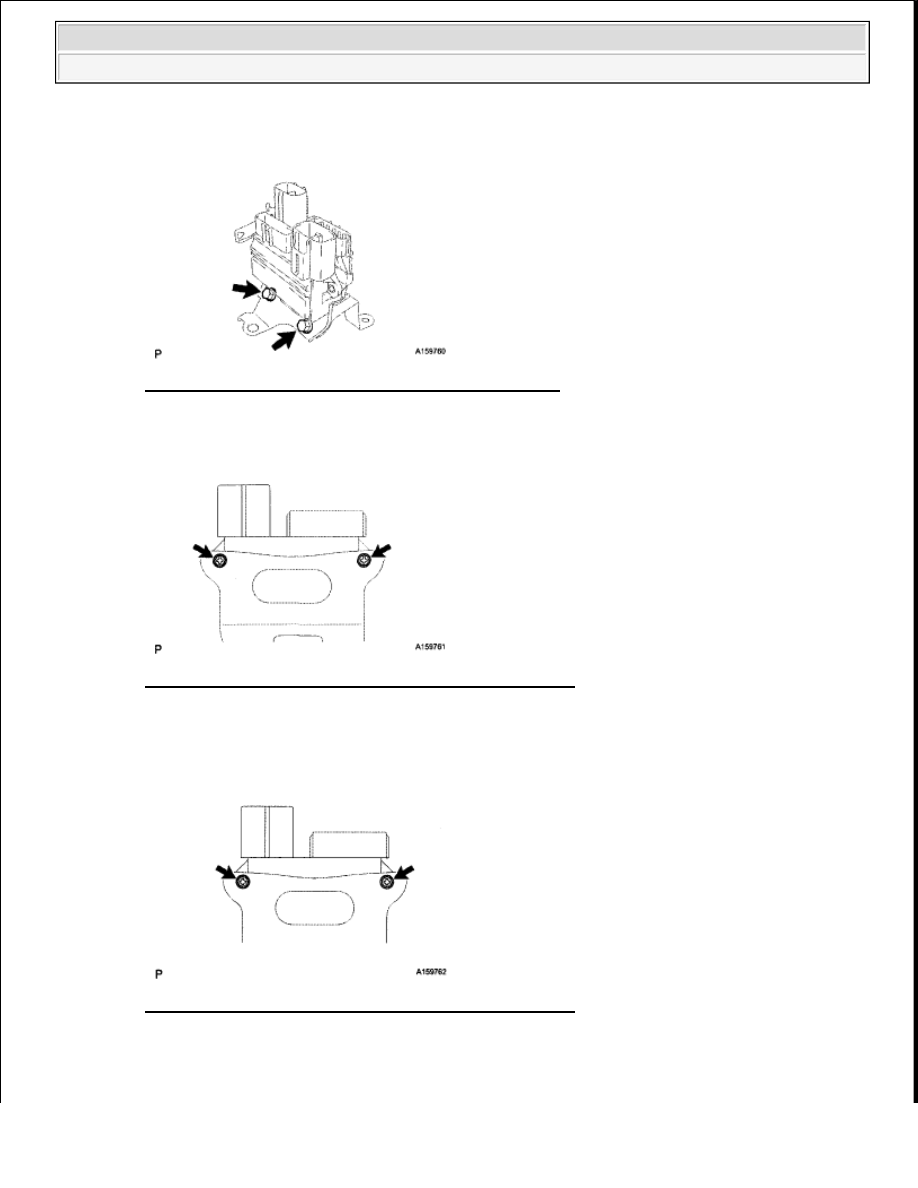

Fig. 57: Identifying Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 screws and air injection control driver

Fig. 58: Identifying Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Remove the 2 screws and air injection control driver

Fig. 59: Identifying Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































1

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

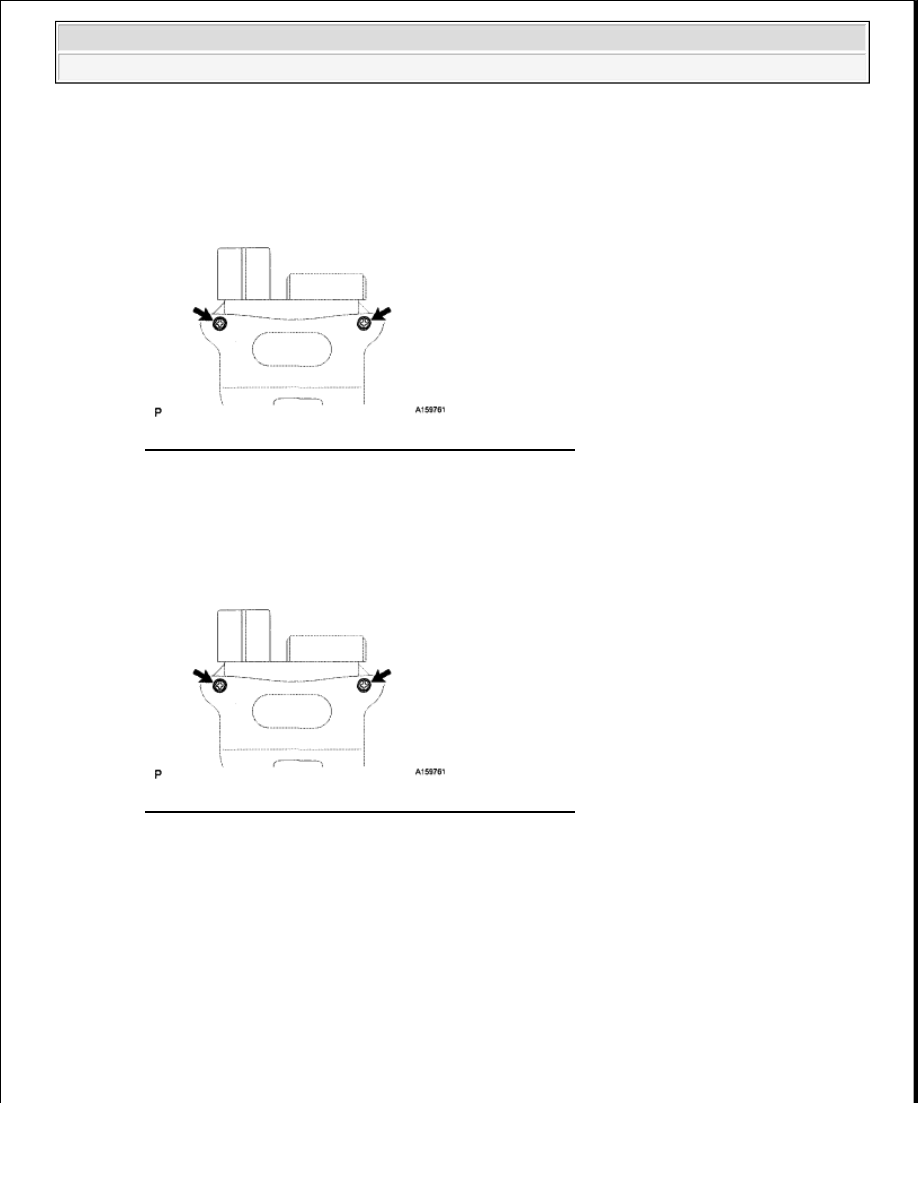

Fig. 60: Identifying Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

Fig. 61: Identifying Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

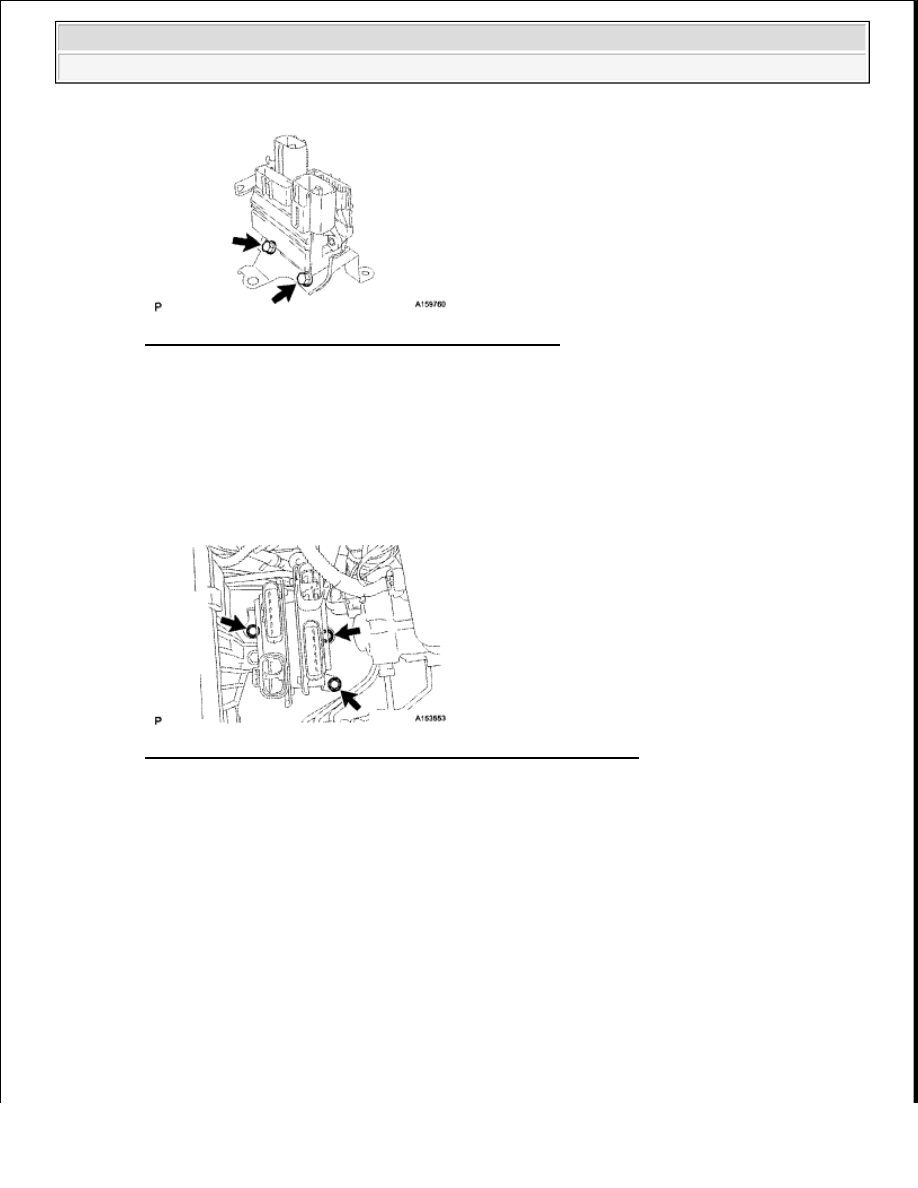

Fig. 62: Identifying Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Install the air injection control driver assembly with the 3 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Fig. 63: Identifying Air Injection Control Driver Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 wire harness clamps

c

Install the bolt

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
