Toyota Tundra. Manual - part 1694

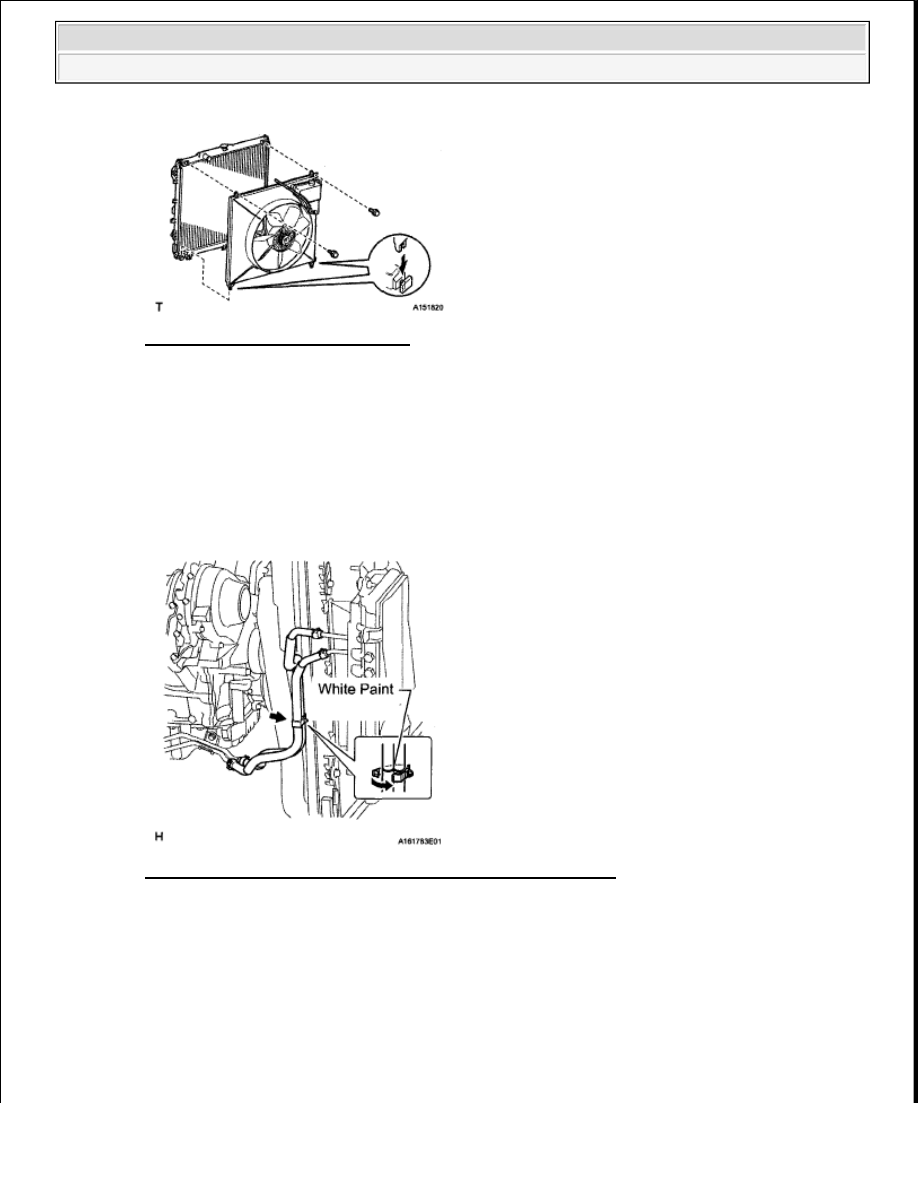

Fig. 51: Identifying Radiator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the shroud with the 2 bolts.

Torque: 6.5 N*m (66 kgf*cm, 58 in.*lbf)

f. w/ Trailer Towing System:

Pass the 2 hoses through the flexible hose clamp and close the clamp as shown in the illustration.

Fig. 52: Connecting Reservoir Hose To Upper Radiator Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Connect the reservoir hose to the upper radiator tank.

h. Install the fan and generator V-belt.

i. Tighten the 4 nuts of the fluid coupling fan.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































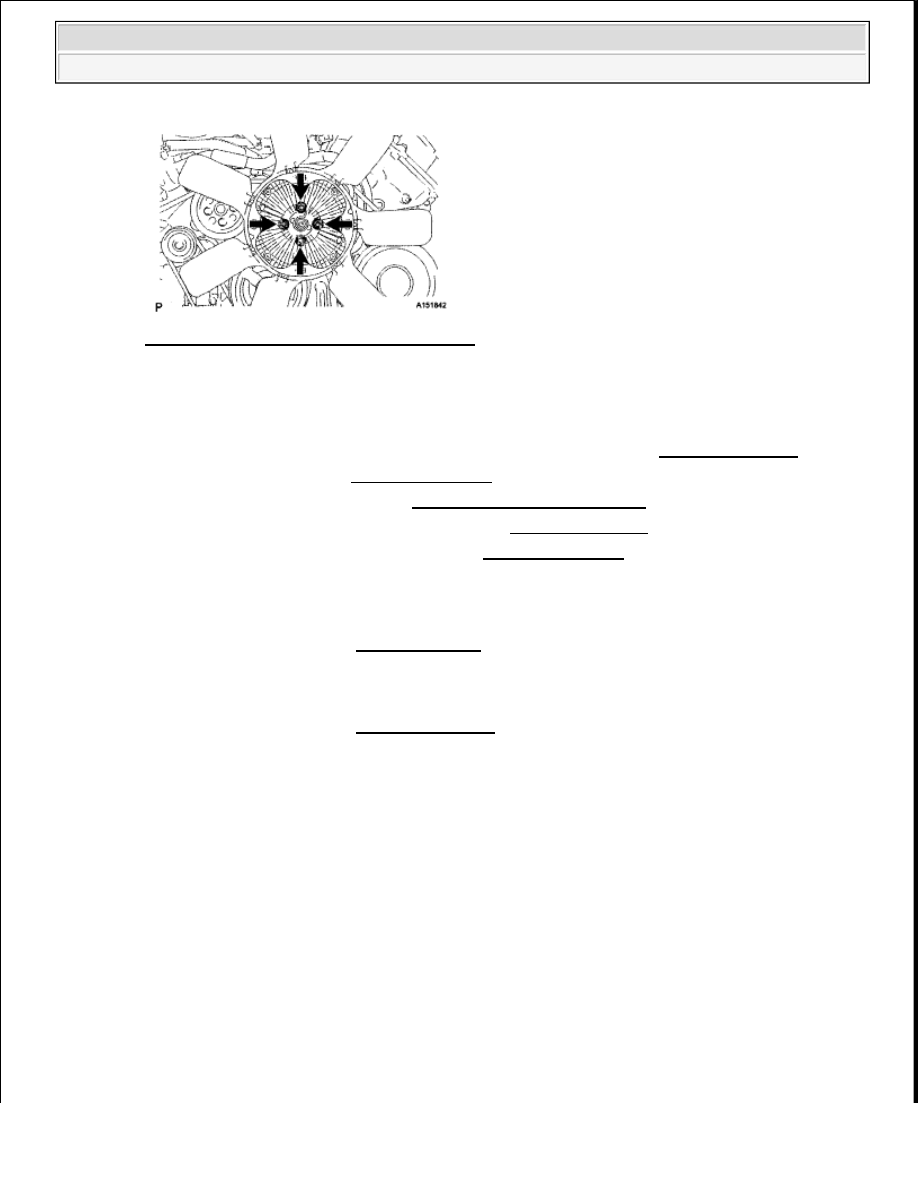

Fig. 53: Locating Fluid Coupling Fan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT INLET RADIATOR HOSE

6. CONNECT OUTLET RADIATOR HOSE

7. INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System) (See INSTALLATION )

8. ADD ENGINE COOLANT (See REPLACEMENT )

9. INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

10. INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

11. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

12. INSTALL FRONT BUMPER COVER ASSEMBLY (w/ Trailer Towing System)

a. for Steel Type Bumper:

Install the front bumper (See REASSEMBLY ).

b. for Resin Type Bumper:

Install the front bumper (See INSTALLATION ).



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































2009 ENGINE

Cooling (3UR-FE) - Tundra

COOLING SYSTEM

ON-VEHICLE INSPECTION

1. INSPECT FOR COOLANT LEAK

a. Fill the radiator with coolant and attach a radiator cap tester.

b. Warm up the engine.

c. Using the radiator cap tester, increase the pressure inside the radiator to 118 kPa (1.2 kgf/cm

2

 , 17

psi), and check that the pressure does not drop. If the pressure drops, check the hoses, radiator and
water pump for leaks. If no external leaks are found, check the heater core, cylinder block and head.

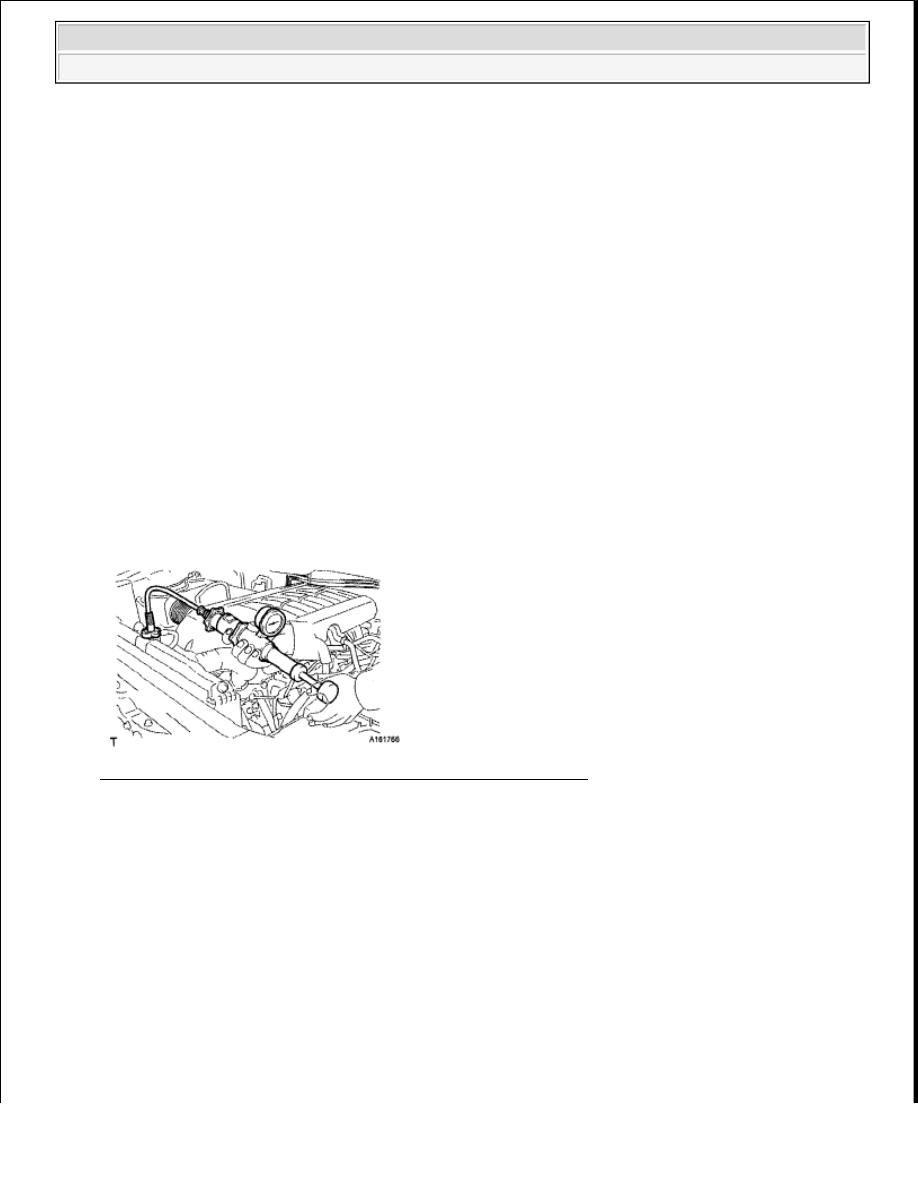

Fig. 1: Inspecting For Coolant Leak Using Radiator Cap Tester
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK ENGINE COOLANT LEVEL IN RESERVOIR

a. Check that the engine coolant level is between the LOW and FULL lines when the engine is cold.

If the engine coolant is low, check for leaks and add "TOYOTA Super Long Life Coolant" or
similar high quality ethylene glycol based non-silicate, non-amine, non-nitrite and non-borate
coolant with long-life hybrid organic acid technology to the FULL line.

CAUTION: Do not remove the radiator cap while the engine and radiator are still

hot. Pressurized, hot engine coolant and steam may be released and
cause serious burns.

NOTE:

Do not substitute plain water for engine coolant.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra























































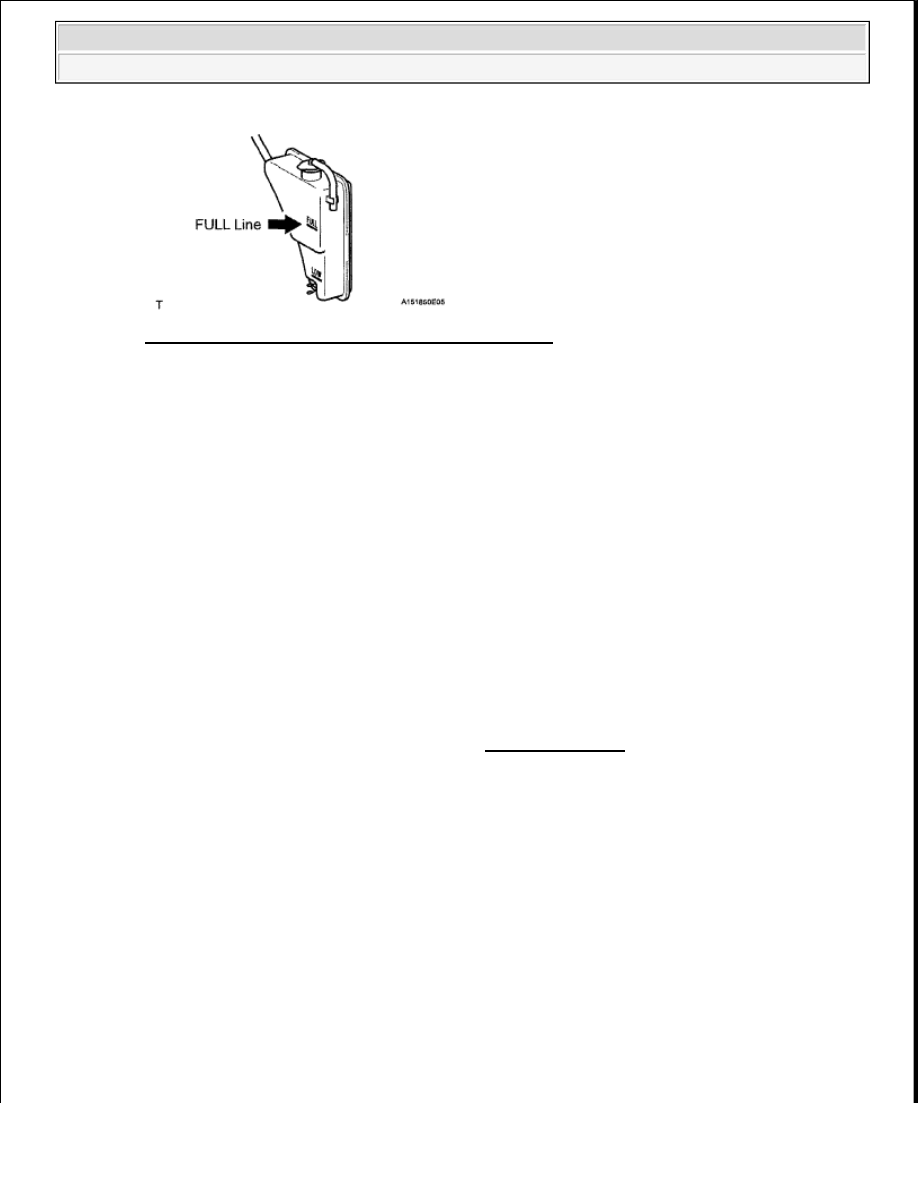

Fig. 2: Identifying Engine Coolant Level FULL Lines
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CHECK ENGINE COOLANT QUALITY

a. Remove the radiator cap.

b. Check if there are any excessive deposits of rust or scales around the radiator cap and radiator filler

hole. Also, the coolant should be free of oil. If excessively dirty, clean the coolant passage and
replace the coolant.

c. Install the radiator cap.

COOLANT

REPLACEMENT

1. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2. DRAIN ENGINE COOLANT

HINT:

Collect the coolant in a container and dispose of it according to the regulations in your area.

a. Loosen the radiator drain cock plug.

b. Remove the radiator cap. Then drain the coolant from the radiator.

c. Loosen the 2 cylinder block drain cock plugs. Then drain the coolant from the engine.

CAUTION: Do not remove the radiator cap while the engine and radiator

are still hot. Pressurized, hot engine coolant and steam may be
released and cause serious burns.

CAUTION: Do not remove the radiator cap while the engine and radiator are still

hot. Pressurized, hot engine coolant and steam may be released and
cause serious burns.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra
