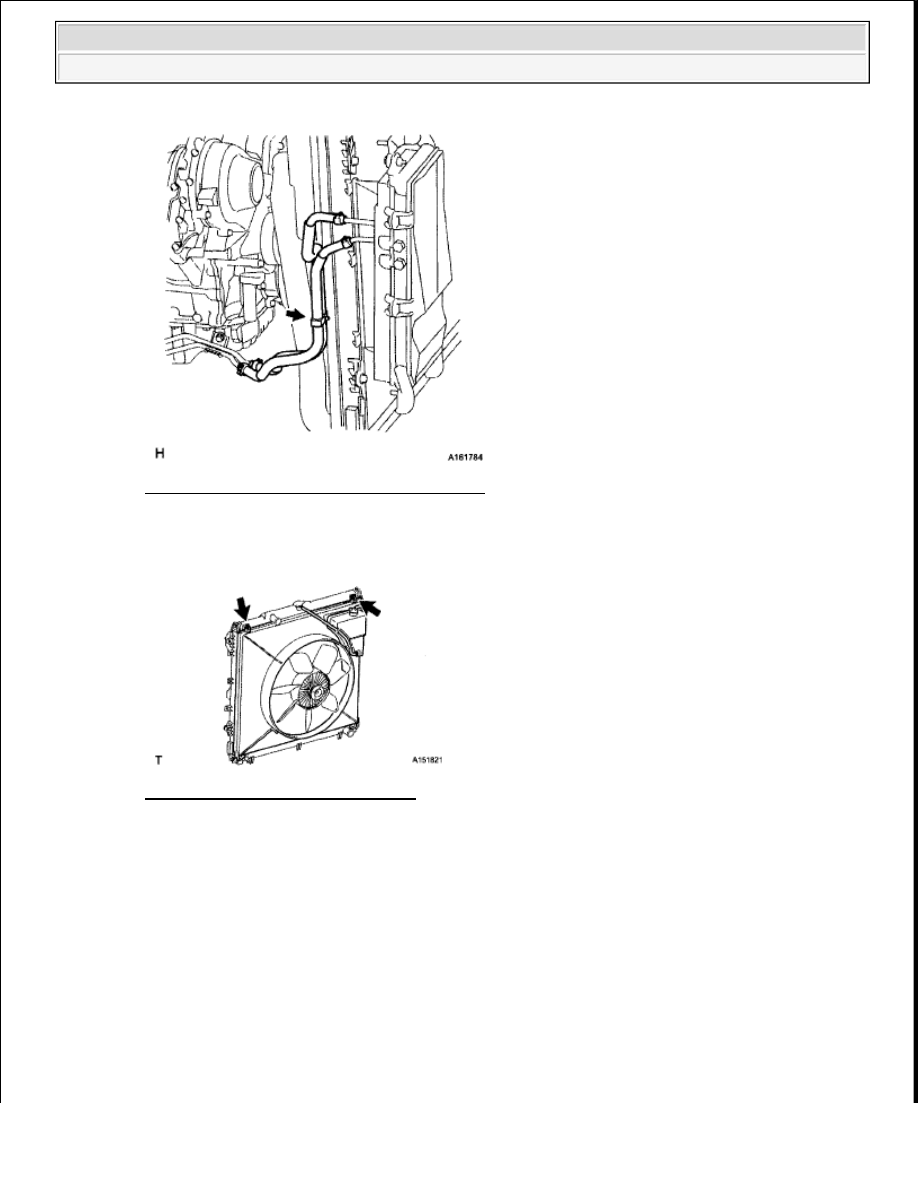

Fig. 43: Locating No. 1 Flexible Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the 2 bolts holding the fan shroud.

Fig. 44: Locating Fan Shroud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the 4 nuts of the fluid coupling fan, and then remove the shroud together with the coupling

fan.

g. Remove the fan pulley from the fan bracket.

9. REMOVE RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System)

a. Using a clip remover, remove the 6 clips and side deflector.

NOTE:

Be careful not to damage the radiator core.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































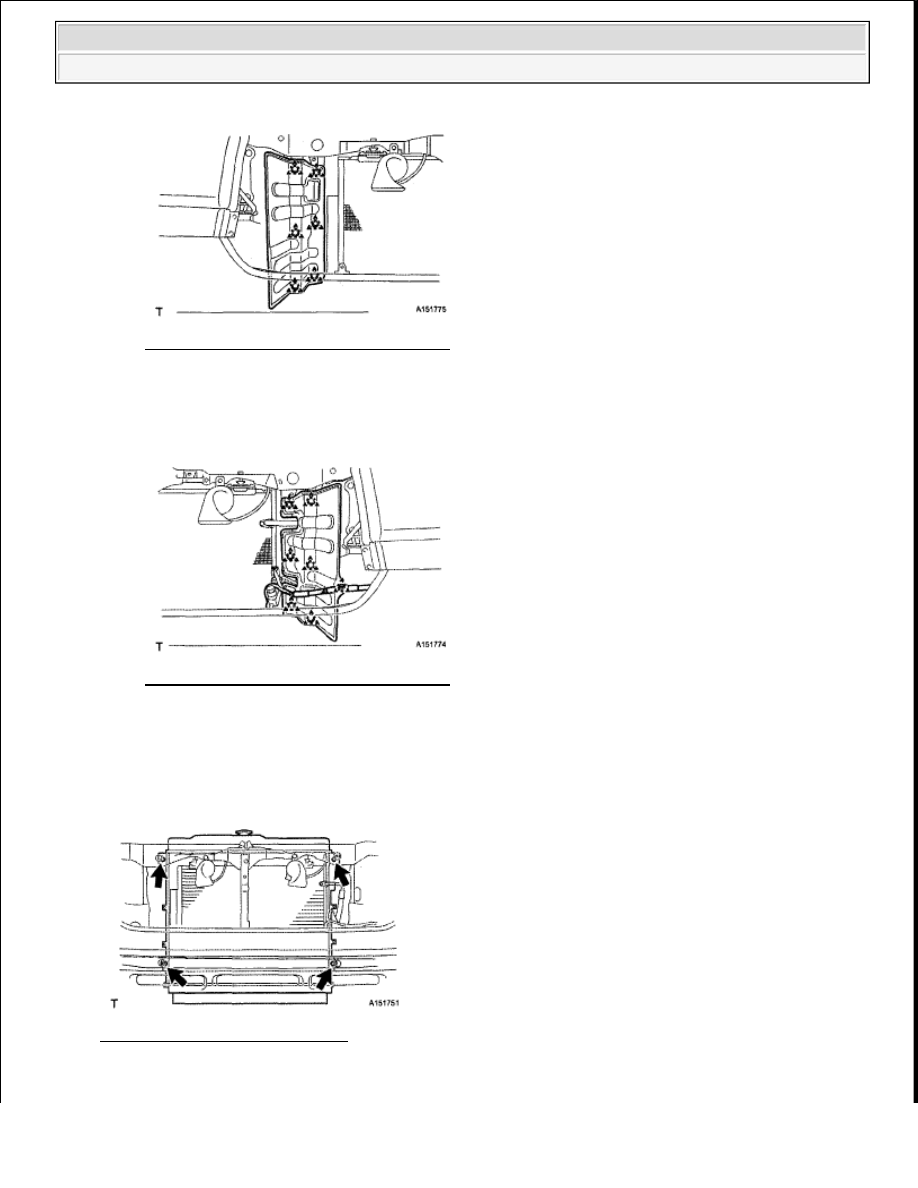

Fig. 45: Identifying Side Deflector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE RADIATOR SIDE DEFLECTOR LH

a. Using a clip remover, remove the 6 clips and side deflector.

Fig. 46: Identifying Side Deflector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the wire harness clamp.

11. REMOVE RADIATOR ASSEMBLY

a. Remove the 4 bolts and radiator.

Fig. 47: Locating Radiator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































DISASSEMBLY

1. REMOVE RADIATOR DRAIN COCK PLUG

a. Remove the drain cock plug.

b. Remove the O-ring.

REASSEMBLY

1. INSTALL RADIATOR DRAIN COCK PLUG

a. Install a new O-ring to the drain plug.

b. Install the drain plug.

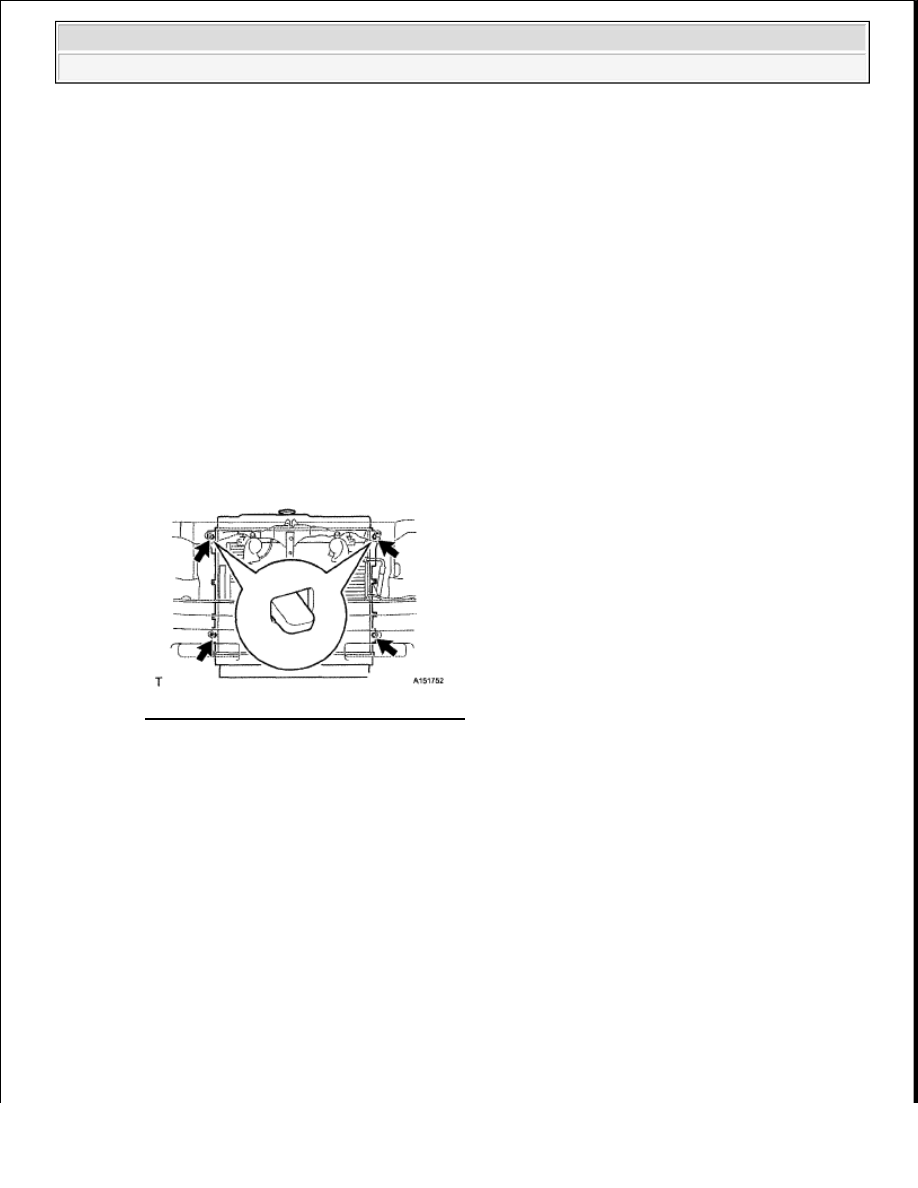

INSTALLATION

1. INSTALL RADIATOR ASSEMBLY

a. Set the radiator bracket hooks to the radiator support holes.

Fig. 48: Locating Radiator Support Holes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the radiator with the 4 bolts.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

2. INSTALL RADIATOR SIDE DEFLECTOR LH

a. Install the deflector with the 6 clips.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra

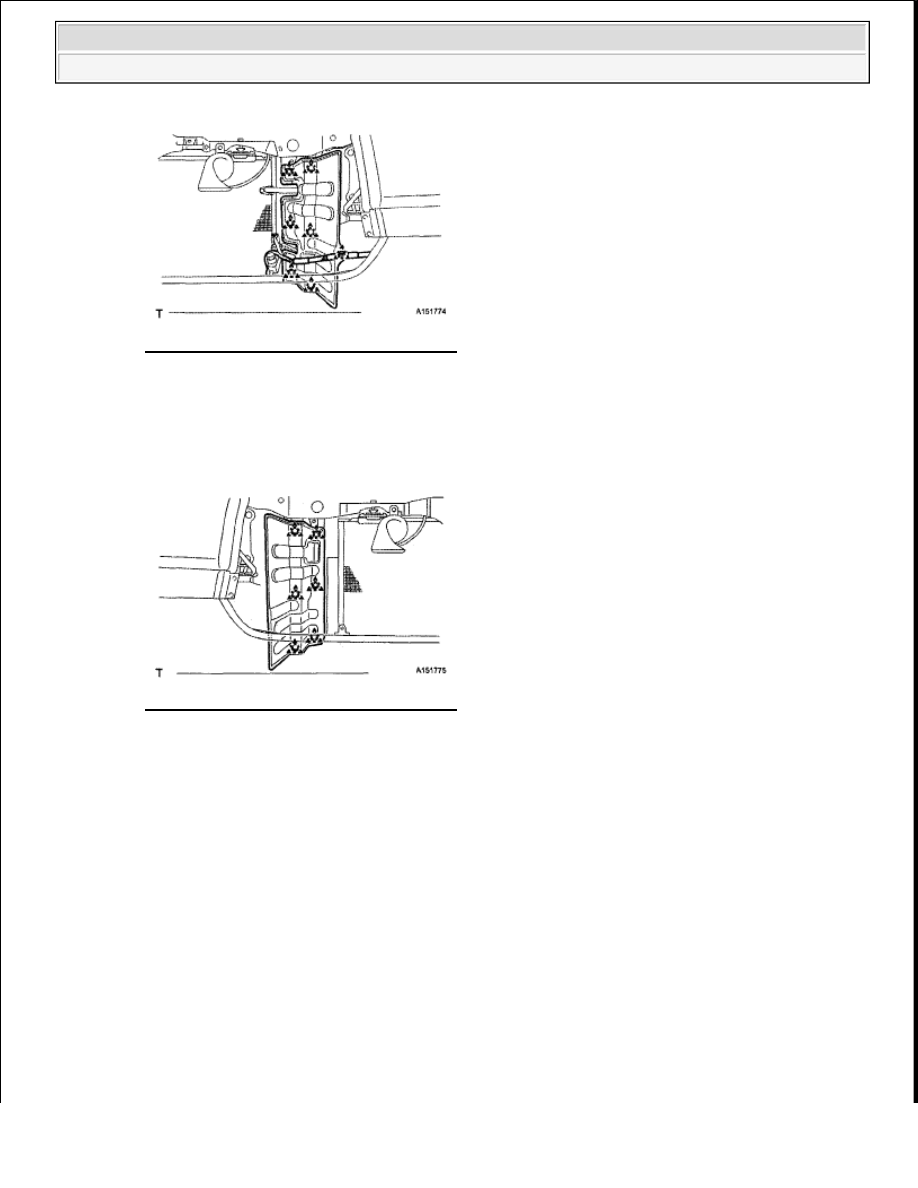

Fig. 49: Identifying Deflector With Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the wire harness clamp.

3. INSTALL RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System)

a. Install the deflector with the 6 clips.

Fig. 50: Identifying Deflector With Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FAN SHROUD

a. Install the fan pulley to the fan bracket.

b. Place the shroud together with the coupling fan between the radiator and engine.

c. Temporarily install the fluid coupling fan to the fan bracket with the 4 nuts. Tighten the nuts as

much as possible by hand.

d. Attach the shroud's claws to the radiator as shown in the illustration.

NOTE:

Be careful not to damage the radiator core.
