Toyota Tundra. Manual - part 1679

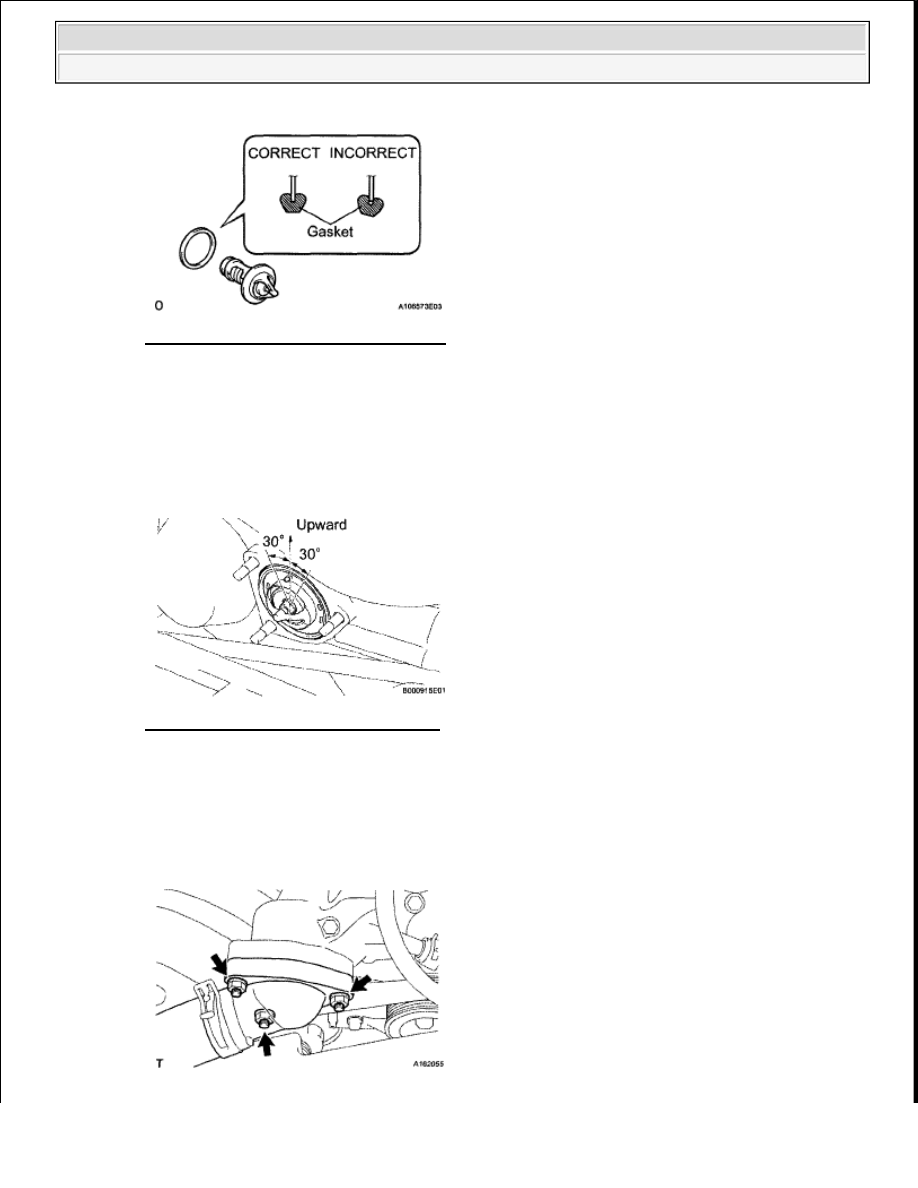

Fig. 22: Identifying Thermostat Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the thermostat into the water inlet housing with the jiggle valve facing straight upward.

HINT:

The jiggle valve may be set within 30° of either side of the prescribed position.

Fig. 23: Identifying Jiggle Valve Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL WATER INLET

a. Install the water inlet with the 3 nuts.

Torque: 19 N*m (195 kgf*cm, 14 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































Fig. 24: Identifying Water Inlet Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

4. INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

5. ADD ENGINE COOLANT (see COOLANT )

6. INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

7. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

FAN

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































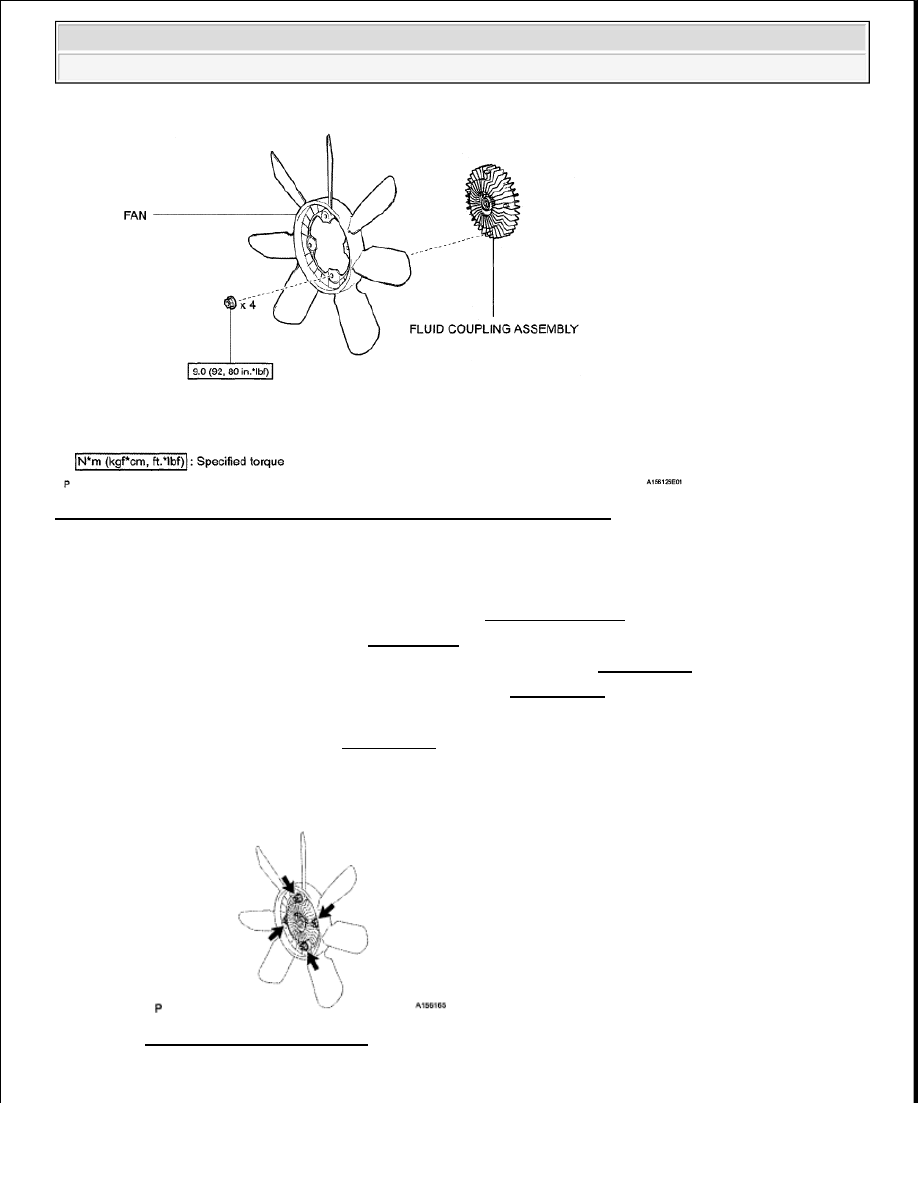

Fig. 25: Identifying Fan Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra

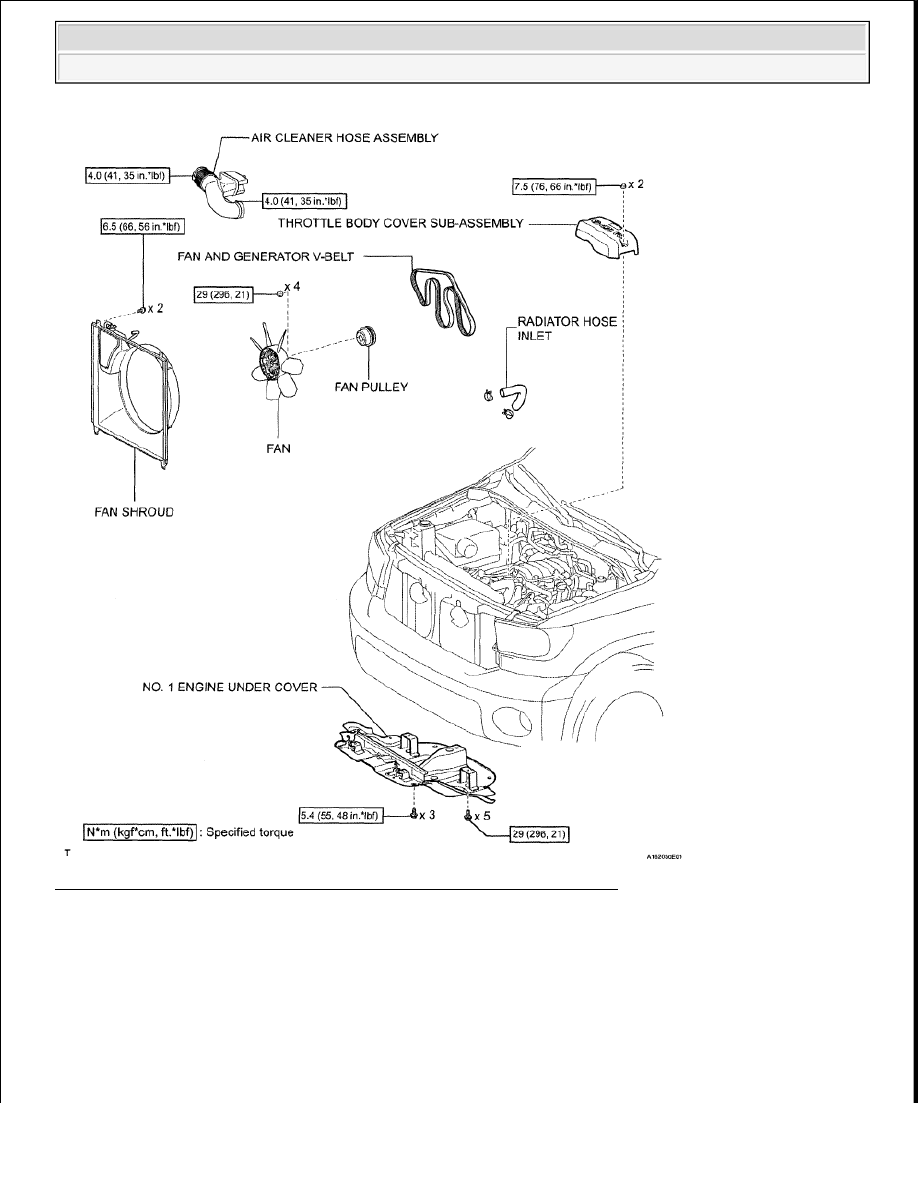

Fig. 26: Identifying Fan Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2. DRAIN ENGINE COOLANT (see COOLANT )

3. REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

4. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

5. REMOVE RADIATOR HOSE INLET

6. REMOVE FAN SHROUD (see REMOVAL )

7. REMOVE FAN

a. Remove the 4 nuts and fan from the fluid coupling.

Fig. 27: Identifying Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra
