d. Connect the water by-pass hose to the water inlet housing.

3. INSTALL TIMING BELT

a. For the timing belt, refer to the following procedures (see INSTALLATION ).

4. ADD ENGINE COOLANT (see COOLANT )

5. INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

6. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

THERMOSTAT

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra

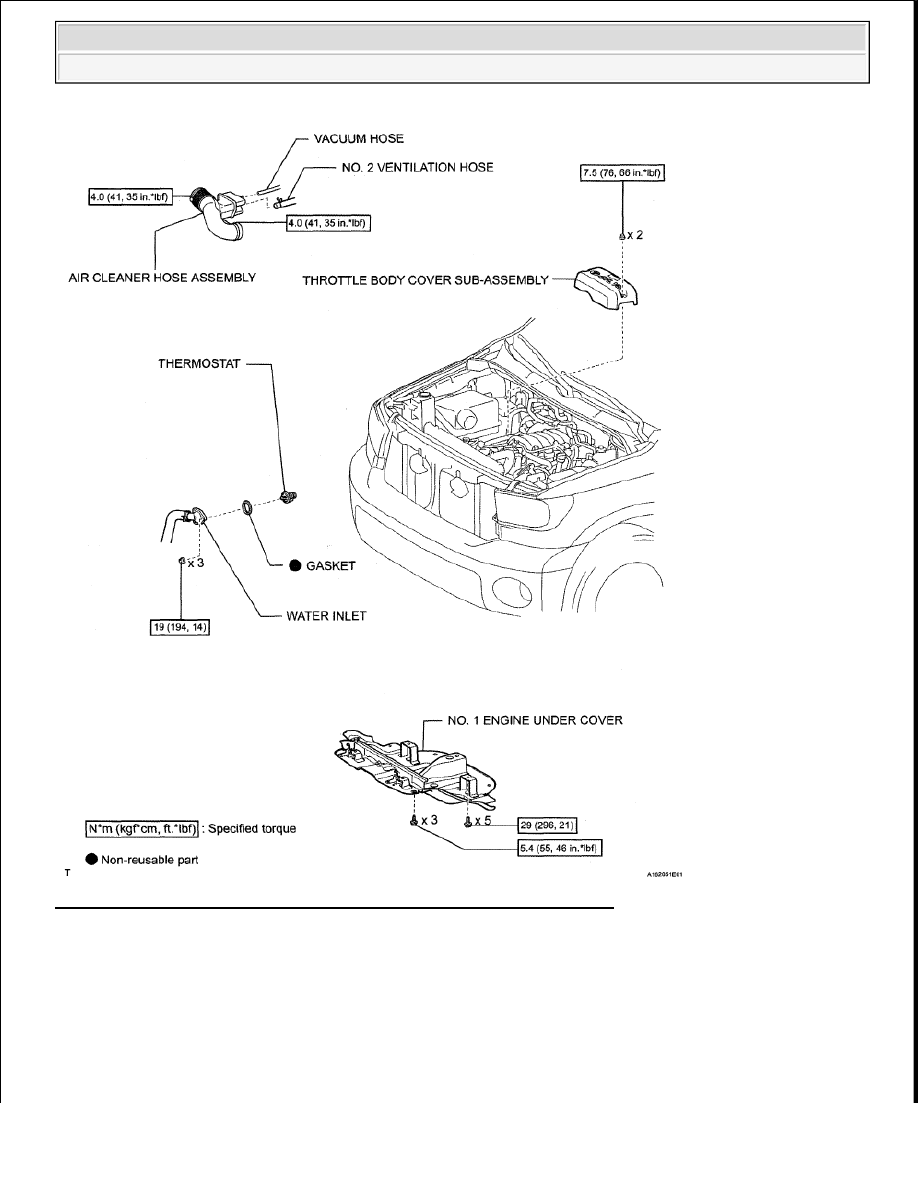

Fig. 17: Identifying Thermostat Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:

If the thermostat was not installed, cooling efficiency would decrease. Even if the engine tends to overheat, do
not remove the thermostat.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































1. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2. DRAIN ENGINE COOLANT (see COOLANT )

3. REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

4. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

5. DISCONNECT WATER INLET

a. Remove the 3 nuts, and disconnect the water inlet from the water inlet housing.

Fig. 18: Identifying Water Inlet Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE THERMOSTAT

a. Remove the thermostat.

b. Remove the gasket from the thermostat.

INSPECTION

1. INSPECT THERMOSTAT

HINT:

The valve opening temperature is inscribed on the thermostat.

Fig. 19: Identifying Valve Opening Temperature Is Inscribed On Thermostat
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Immerse the thermostat in water, then gradually heat the water.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































b. Check the valve opening temperature of the thermostat.

Standard valve opening temperature: 80 to 84°C (176 to 183°F)

If the valve opening temperature is not as specified, replace the thermostat.

Fig. 20: Checking Valve Opening Temperature Of Thermostat
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check the valve lift.

Standard valve lift: 10.0 mm (0.394 in.) or higher at 95 C (203 F)

If the valve lift is not as specified, replace the thermostat.

Fig. 21: Inspecting Valve Lift
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Check that the valve is fully closed when the thermostat is at a low temperature (below 40°C

If not fully closed, replace the thermostat.

INSTALLATION

1. INSTALL THERMOSTAT

a. Install a new gasket to the thermostat.
