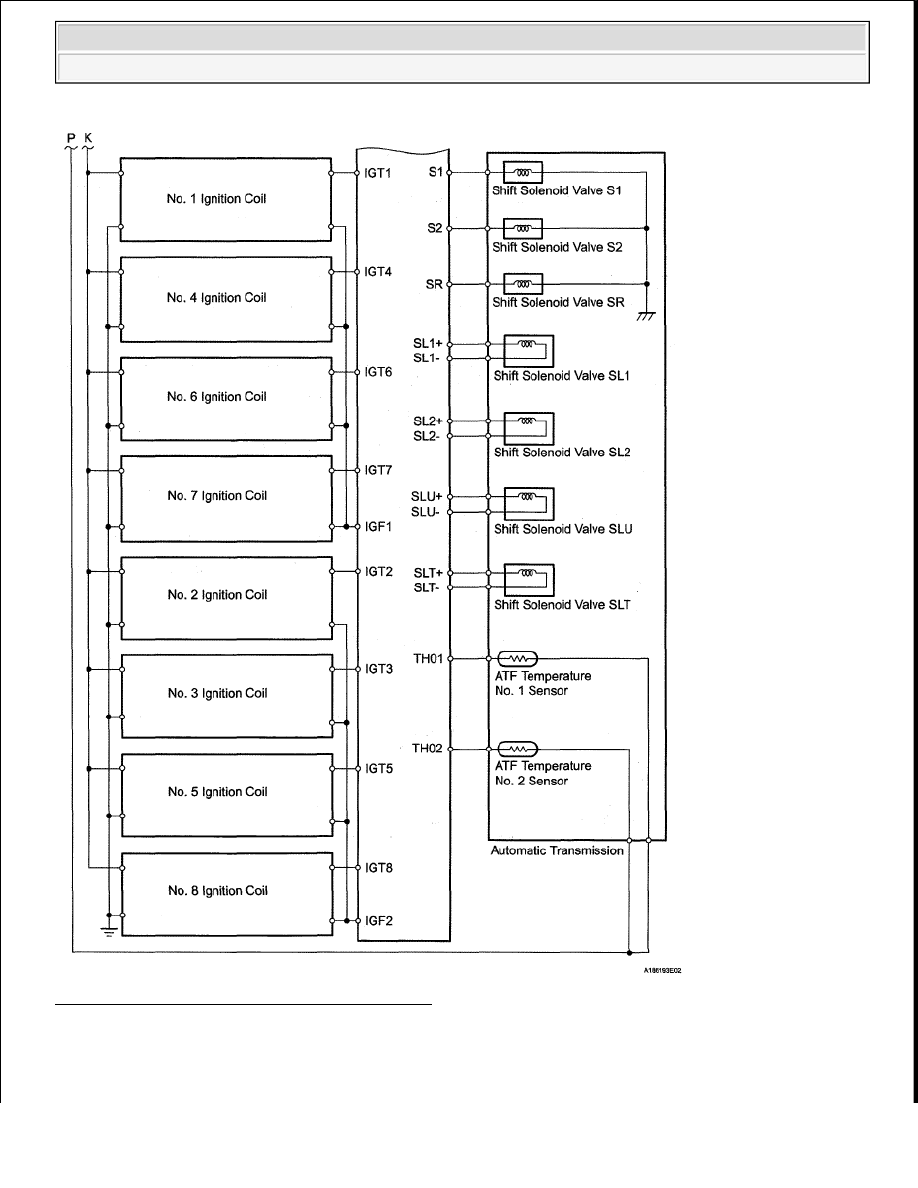

Fig. 11: Engine Control System Diagram (6 Of 6)

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































*: Use the Techstream.

1. VEHICLE BROUGHT TO WORKSHOP

2. CUSTOMER PROBLEM ANALYSIS

3. CONNECT TECHSTREAM TO DLC3*

HINT:

If the display indicates a communication fault in the Techstream, inspect the DLC3.

4. CHECK DTC AND FREEZE FRAME DATA*

HINT:

Record or print DTCs and freeze frame data, if necessary.

5. CLEAR DTC AND FREEZE FRAME DATA*

6. CONDUCT VISUAL INSPECTION

7. SET CHECK MODE DIAGNOSIS*

8. CONFIRM PROBLEM SYMPTOMS

HINT:

If the engine does not start, first perform the "CHECK DTC" procedures and "CONDUCT BASIC
INSPECTION" procedures below.

Result

RESULT REFERENCE

B : GO TO STEP 10

A : Go To Next Step

9. SIMULATE SYMPTOMS

10. CHECK DTC*

Result

RESULT REFERENCE

Result

Proceed To

Malfunction does not occur

A

Malfunction occurs

B

Result

Proceed To

Malfunction code

A



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































B : GO TO STEP 12

A : Go To Next Step

11. REFER TO DTC CHART

NEXT : GO TO STEP 14

12. CONDUCT BASIC INSPECTION

Result

RESULT REFERENCE

B : GO TO STEP 17

A : Go To Next Step

13. REFER TO PROBLEM SYMPTOMS TABLE

Result

RESULT REFERENCE

B : GO TO STEP 17

A : Go To Next Step

14. CHECK ECM POWER SOURCE CIRCUIT

15. CONDUCT CIRCUIT INSPECTION

Result

RESULT REFERENCE

No code

B

Result

Proceed To

Malfunctioning parts not confirmed

A

Malfunctioning parts confirmed

B

Result

Proceed To

Malfunctioning circuit confirmed

A

Malfunctioning parts confirmed

B

Result

Proceed To

Malfunction not confirmed

A

Malfunction confirmed

B



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































B : GO TO STEP 18

A : Go To Next Step

16. CHECK FOR INTERMITTENT PROBLEMS

NEXT : GO TO STEP 18

17. CONDUCT PARTS INSPECTION

18. IDENTIFY PROBLEM

19. ADJUST AND/OR REPAIR

20. CONDUCT CONFIRMATION TEST

NEXT : END

CHECK FOR INTERMITTENT PROBLEMS

HINT:

Inspect the vehicle's ECM using check mode. Intermittent problems are easier to detect with the Techstream
when the ECM is in check mode. In check mode, the ECM uses 1 trip detection logic, which is more sensitive
to malfunctions than normal mode (default), which uses 2 trip detection logic.

1. Clear the DTCs. (See DTC CHECK/CLEAR ).

2. Switch the ECM from normal mode to check mode using the Techstream. (See CHECK MODE

PROCEDURE ).

3. Perform a simulation test.

4. Check and wiggle the harness(es), connector(s) and terminal(s).

BASIC INSPECTION

When a malfunction is not confirmed by the DTC check, troubleshooting should be carried out in all circuits
considered to be possible causes of the problem. In many cases, by carrying out the basic engine check shown
in the following flowchart, the location of the problem can be found quickly and efficiently. Therefore, using
this check is essential when performing engine troubleshooting.

1. CHECK BATTERY VOLTAGE

Result

RESULT REFERENCE

NOTE:

Conduct this check with the engine stopped and ignition switch off.

Result

Proceed To

11 V or higher

OK
