Toyota Tundra. Manual - part 1300

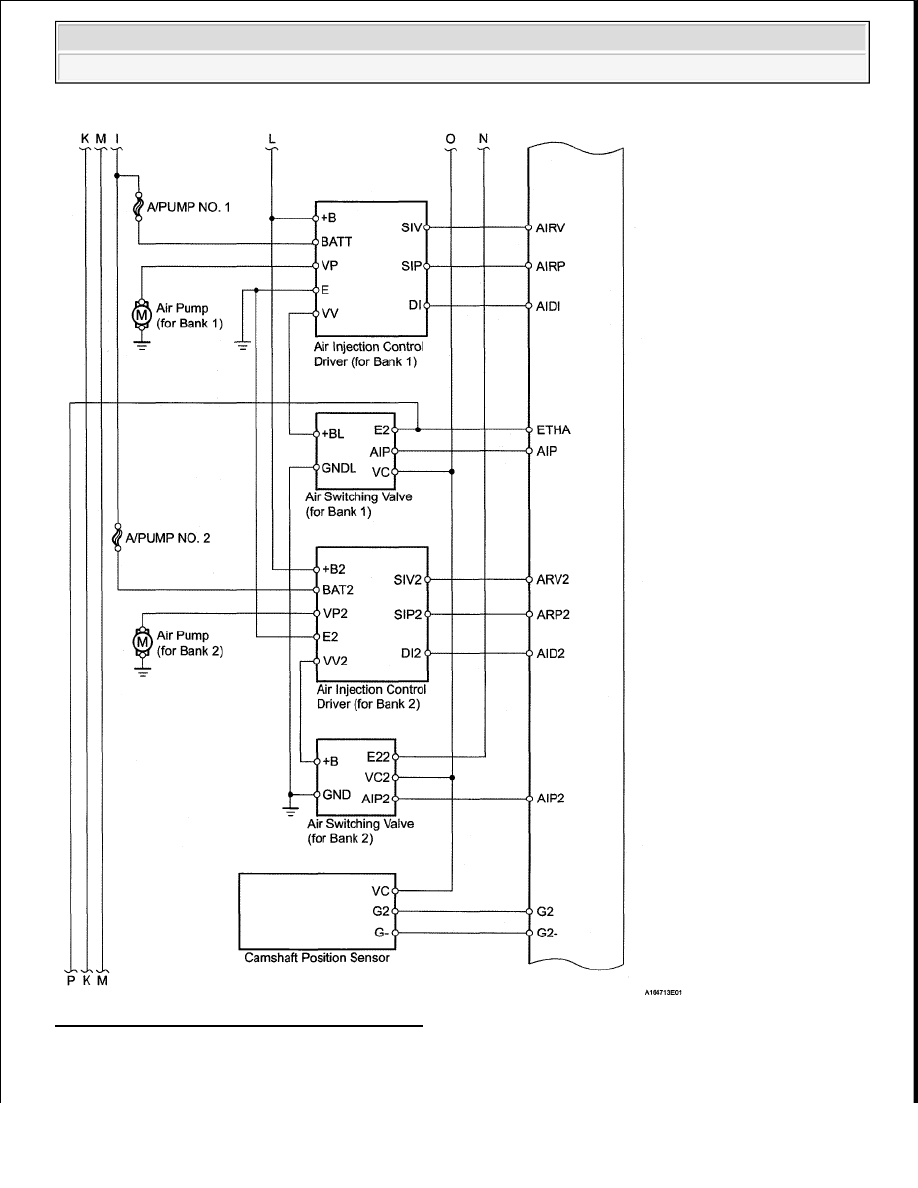

Fig. 7: Engine Control System Diagram (2 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

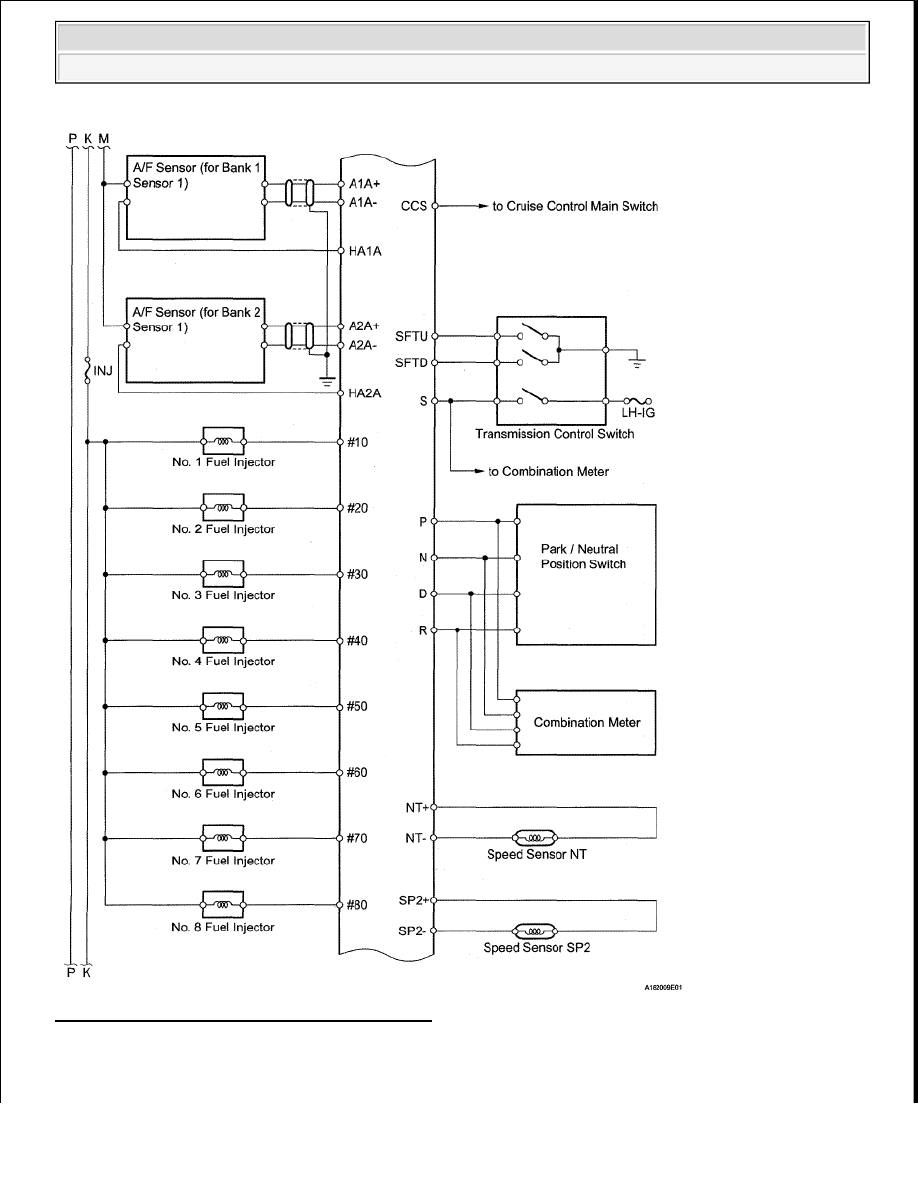

Fig. 8: Engine Control System Diagram (3 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

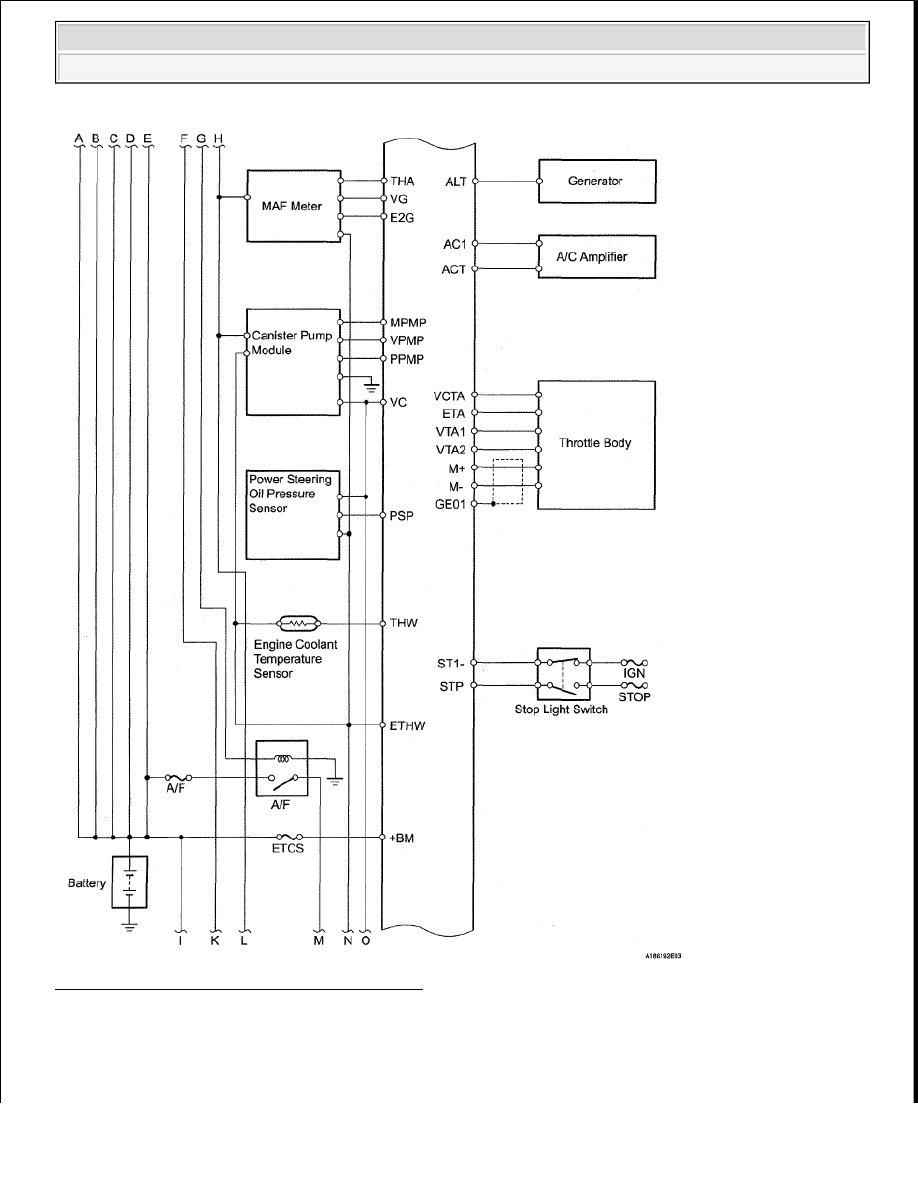

Fig. 9: Engine Control System Diagram (4 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

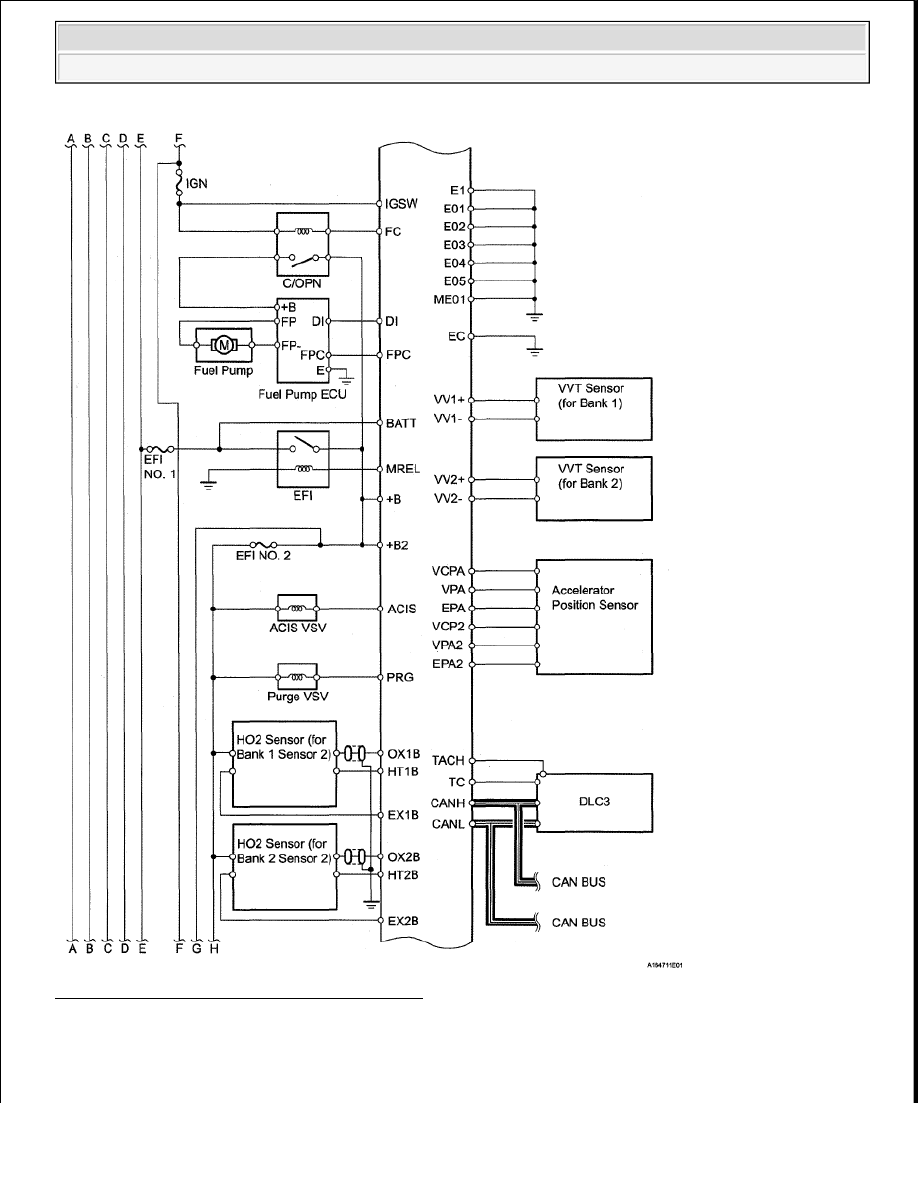

Fig. 10: Engine Control System Diagram (5 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra
