Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

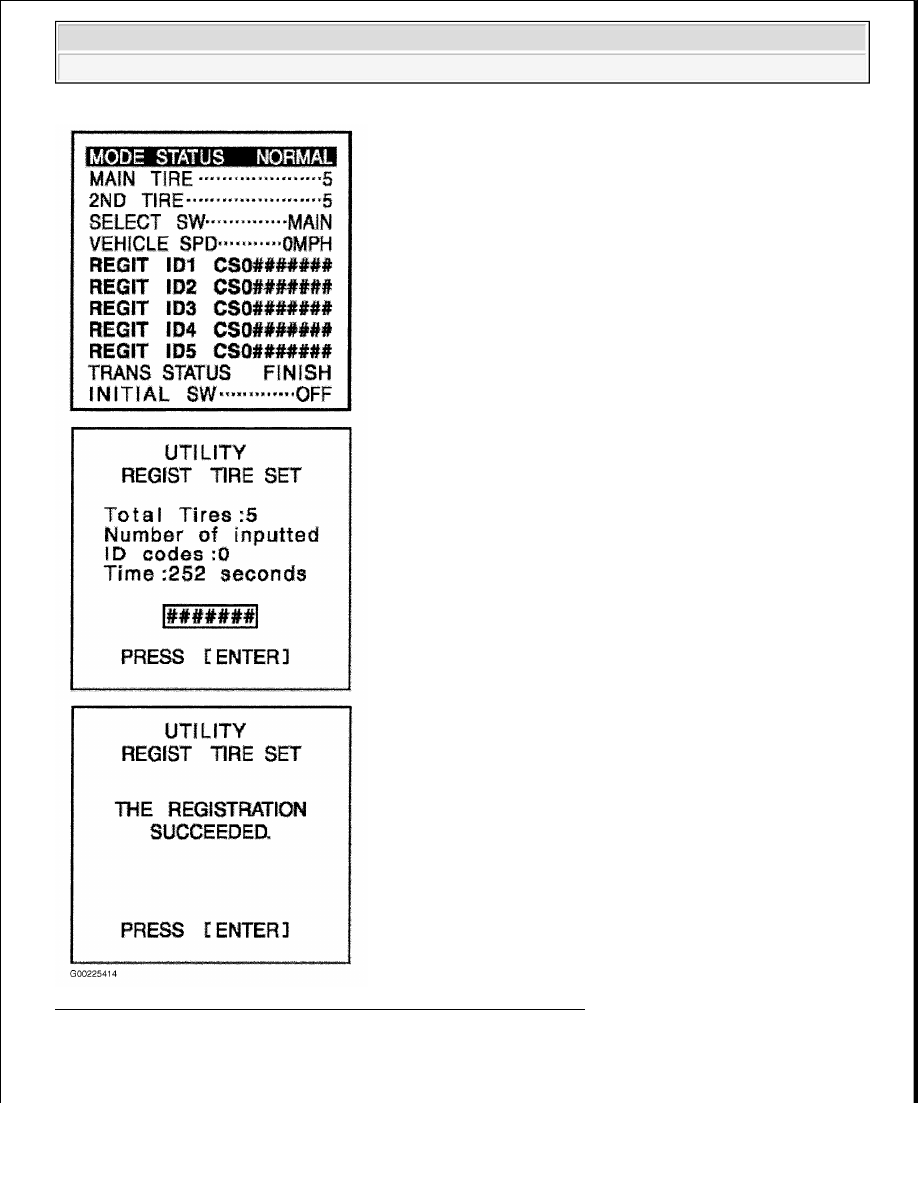

Fig. 28: Registering Transmitter ID Using Intelligent Tester (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota































TPMS RESET - PROCEDURE 15

Tire Pressure Monitor Warning Light

When the tire pressure warning light does not go off, or when it comes on during driving, check tire pressure
(including spare tire) and adjust as necessary. The warning light should turn off after a few minutes. If the
warning light is still on even though the tire pressure is correctly adjusted, the tire could be punctured. Repair as
necessary. If the warning light is still on or blinks, there is a malfunction in the TPM system. See appropriate
manufacturer service information.

Under the following conditions, the system may not function properly:



The areas, facilities or devices that use similar radio wave frequencies are located in the vicinity of the
vehicle.



A radio device of similar frequency is used in or near the vehicle.



A lot of snow or ice is stuck to the vehicle, especially the wheels and around the wheel houses.



The battery of the sensor has been depleted.



A tire without tire pressure monitor valve sub-assembly is used.



Tire chains are used.



If any other wheels than the specified ones are used, the system may not function properly because the
radio waves are differently transmitted from the tire pressure sensor.



Depending on the tire type, the system may not function properly even though the specified wheels are
used.

Initializing Tire Pressure Monitor System

NOTE:

The system will need to be initialized when tires are rotated; tires are replaced
with tires of different pressures; tire pressure sensor and/or tire pressure
monitor ECU are replaced; or when a new vehicle is delivered. Set tire pressure
within the specified range before initializing. See TIRE PRESSURE MONITOR
WARNING LIGHT. When a tire pressure sensor and/or tire pressure monitor
ECU are replaced, the sensor ID must be memorized by the tire pressure
monitor ECU prior to system initialization. See TIRE PRESSURE SENSOR
REGISTRATION.

NOTE:

The tire pressure warning light may turn on due to natural causes such as
natural air leaks or tire pressure changes caused by temperature. In this case,
adjusting the tire pressure will turn off the warning light.

NOTE:

The system will need to be initialized when tires are rotated; tires are replaced
with tires of different pressures; tire pressure sensor and/or tire pressure
monitor ECU are replaced; or when a new vehicle is delivered. Set tire pressure
within the specified range before initializing.

NOTE:

When initializing the system, the present tire condition is stored as a standard.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota































During initialization, the tire pressure monitor valve sub-assembly measures the inflation pressure of the tires,
and registers the signals that are transmitted into the tire pressure monitor ECU at a frequency of one per 3
minutes. The initialization process is completed when the signals from the 5 tires have been received.

1. Set the tire pressure of all wheels (including spare tire) to pressure specified on the tire and loading

information label.

2. With the vehicle stopped and parking brake applied, turn the ignition switch to the ON position.

3. Press and hold the tire pressure warning reset switch until the tire pressure warning lamp blinks 3 times at

one-second intervals.

4. Confirm that initialization is complete using the hand-held tester. First select "DATA LIST" on the hand-

held tester, then verify that the "TIREPRESS" values are displayed. It may take 5 to 6 minutes for the
"TIREPRESS" values to display on the hand-held tester screen

Tire Pressure Sensor Registration

Register Transmitter ID

1. Set the tire pressure of all wheels (including spare tire) to pressure specified on the tire and loading

information label.

2. Connect the hand-held tester to DLC3.

3. Turn ignition switch to ON position.

4. Select the "REGIST TIRE" mode. See Fig. 29 and Fig. 30 .

5. Input the transmitter IDs (ID1 to ID5) using the hand-held tester and transmit it to the tire pressure

monitor ECU.

6. Set the ID transmission condition to "SUCCEEDED".

NOTE:

The initialization process takes 5 to 6 minutes to be completed. The
initialization process can be terminated by connecting terminals 4 (TC)
and 13 (CG) of the DLC3.

NOTE:

If the tire pressure sensor and/or tire pressure monitor ECU are replaced, the
transmitter ID needs to be registered in the tire pressure monitor ECU prior to
system initialization. To perform this procedure, the Toyota hand-held tester
must be used.

NOTE:

If steps 4-6 are not completed within 5 minutes, the mode will return to the
normal operation mode.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota

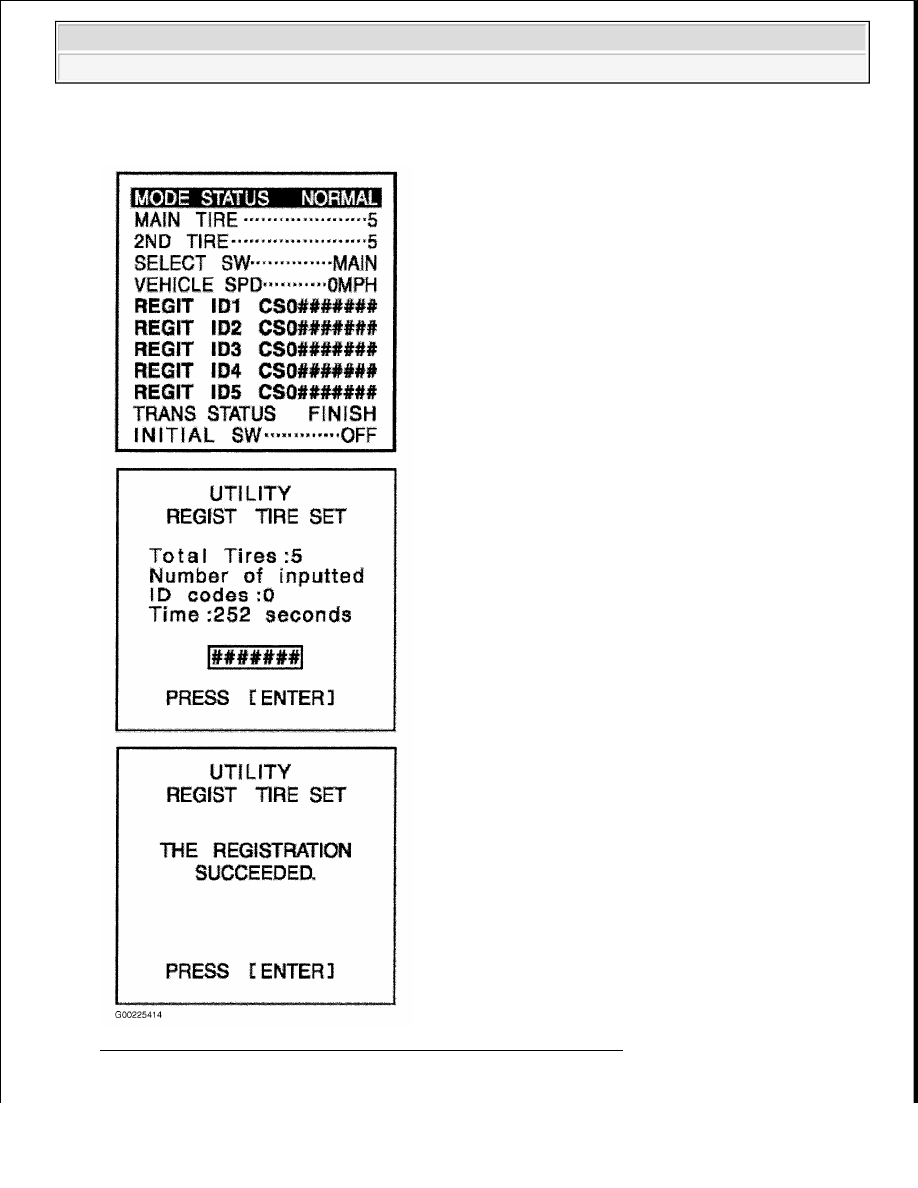

Fig. 29: Registering Transmitter ID Using Hand-Held Tester (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota
