Toyota Tundra. Manual - part 127

TPMS RESET - PROCEDURE 14

Initializing Tire Pressure Monitor System

During initialization, the tire pressure monitor valve sub-assembly measures the inflation pressure of the tires,
and registers the signals that are transmitted into the tire pressure monitor ECU at a frequency of one per
minute. The initialization process is completed when the signals from the 5 tires have been received.

The initialization process is canceled if the ignition switch is turned to OFF position during initialization. To
initialize again, the tire pressure warning reset switch must be pressed again. For this reason, once the tire
pressure warning reset switch has been pressed, turning ignition switch to OFF position is not recommended for
a minimum of 20 minutes.

1. Set the tire pressure of all wheels (including spare tire) to pressure specified on the tire and loading

information label.

2. With the vehicle stopped and parking brake applied, turn the ignition switch to the ON position.

3. Press and hold the tire pressure warning reset switch (located under steering wheel) until the tire pressure

warning light blinks 3 times at one-second intervals.

4. After 2-3 minutes, the initialization process should be completed. If the initialization has not been

completed successfully, Diagnostic Trouble Code (DTC) C2177/77 is set in the tire pressure monitor
ECU about 20 minutes after driving starts.

5. Confirm that initialization is complete using the intelligent tester. This may be done by checking for the

test DTCS (C2181/81 to C2191/91) to be indicated, or by ensuring that tire pressure values can be
displayed on the tester (it can take 2-3 minutes to display tire pressure data).

NOTE:

The system will need to be initialized when tires are replaced with tires of
different pressures; tire pressure sensor and/or tire pressure monitor ECU are
replaced; or when a new vehicle is delivered. Set tire pressure within the
specified range before initializing. If tire pressure sensor and/or tire pressure
monitor ECU were replaced, ensure that tire pressure sensor IDs are registered
prior to initialization. See TIRE PRESSURE SENSOR REGISTRATION.

CAUTION: Set tire pressure within the specified range before initializing. DO NOT

push the reset switch without adjusting tire inflation pressure of all 5 tires
(including the spare tire). Otherwise, the low tire pressure warning light
may not come on even if the tire pressure is low, or it may come on when
the tire inflation pressure is actually normal. If you push the reset switch
while the vehicle is moving, initialization is not performed.

NOTE:

The initialization mode can be terminated by making a short circuit between
terminals No. 4 and 13 of the DLC3 connector (located under left side of
instrument panel).

NOTE:

When initializing the system, the present tire condition is stored as a standard.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota































Tire Pressure Sensor Registration

1. Set the tire pressure of all wheels (including spare tire) to pressure specified on the tire and loading

information label.

2. Connect the intelligent tester to DLC3. See Fig. 26.

NOTE:

If outside temperatures are very low (such as in winter), which can cause
decreases in tire pressure, leave ignition on for about 20 minutes after
confirmation that initialization has been completed, and increase the tire
inflation pressure by 3-4 psi (20-30 kPa).

NOTE:

When a tire pressure sensor and/or tire pressure monitor ECU are replaced, the
sensor ID must be memorized by the tire pressure monitor ECU prior to system
initialization. To perform this procedure, a Toyota intelligent tester must be
used. It is not necessary to register the sensor IDs when only tire rotation is
performed.

NOTE:

If transmitter IDs cannot be registered, the tire pressure monitor ECU is
probably in initialization mode. Initialization mode can be terminated by making
a short circuit between terminals No. 4 and 13 of the DLC3 connector (located
under left side of instrument panel).

NOTE:

Before beginning registration process on vehicles where tire pressure sensors
have not been replaced, retrieve sensor transmitter IDs using intelligent tester
or by reading the ID on the tire pressure sensor. If sensor is being replaced with
a new one, make a note of the 7-digit number (transmitter ID) before installation,
as it cannot be seen after sensor is installed.

NOTE:

When system is in initialization mode after the reset switch has been operated,
the registration is disabled until the initialization process is canceled or
completed.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota































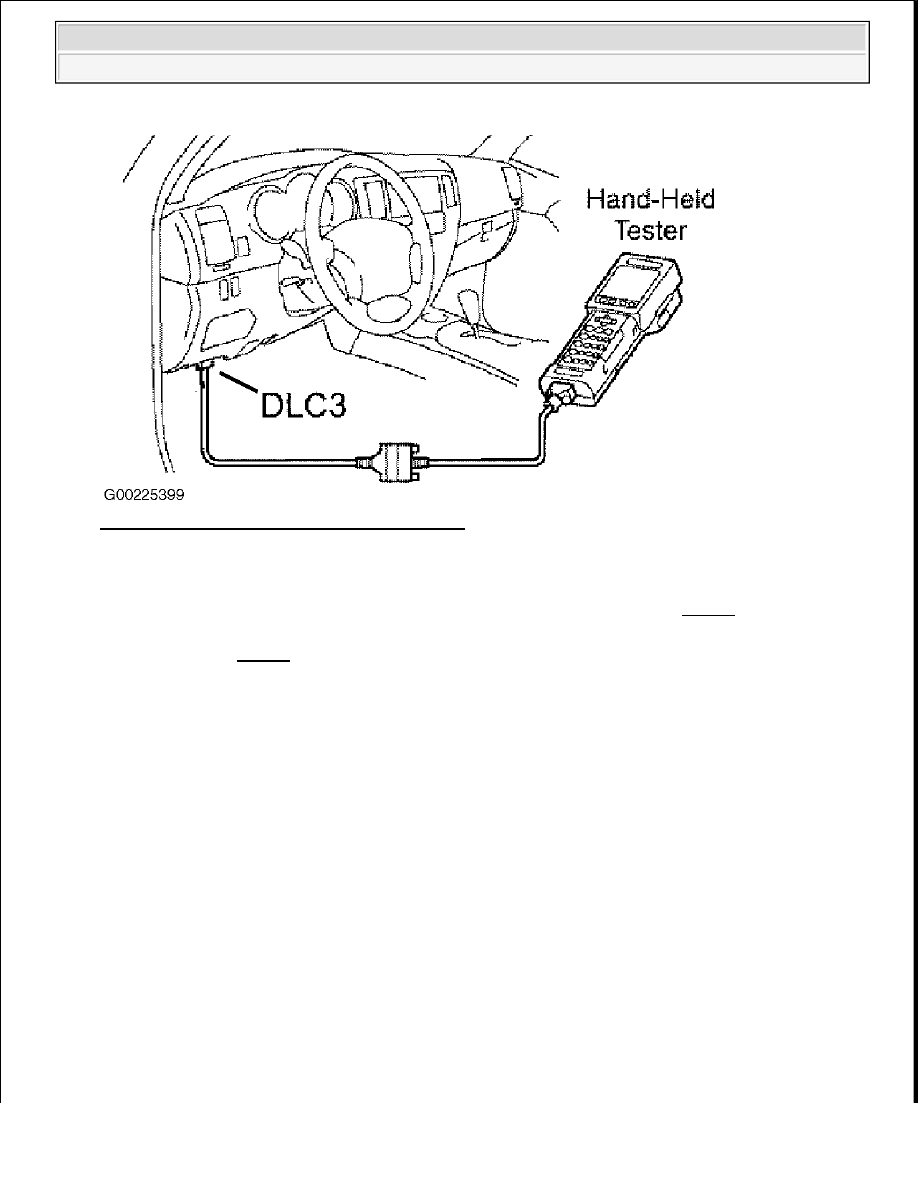

Fig. 26: Connecting Intelligent Tester To DLC3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Turn the ignition switch to the ON position.

4. Read and record the transmitter IDs (ID1 to ID5) by using the DATA LIST. See Fig. 27.

5. Input the transmitter IDs (ID1 to ID5) using the intelligent tester and transmit it to the tire pressure

monitor ECU. See Fig. 28

6. Select the "REGIST TIRE" mode.

7. Select the "MAIN" registration mode.

8. Set ID transmission condition to "COMPLETE".

9. When intelligent tester confirms that ID registration has successfully been completed, turn ignition switch

to OFF position.

10. Turn ignition switch to ON position. Select the "SIGNAL CHECK" mode on the intelligent tester.

11. Confirm that the transmitter IDs and the tire pressure data is displayed for all 5 tires on the intelligent

tester.

NOTE:

The previously registered IDs will be deleted from the memory when the
registration is completed.

NOTE:

If steps 4-8 are not completed within 5 minutes, the mode will return to the
normal operation mode.

NOTE:

It may take up to one minute to update the tire pressure data.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota

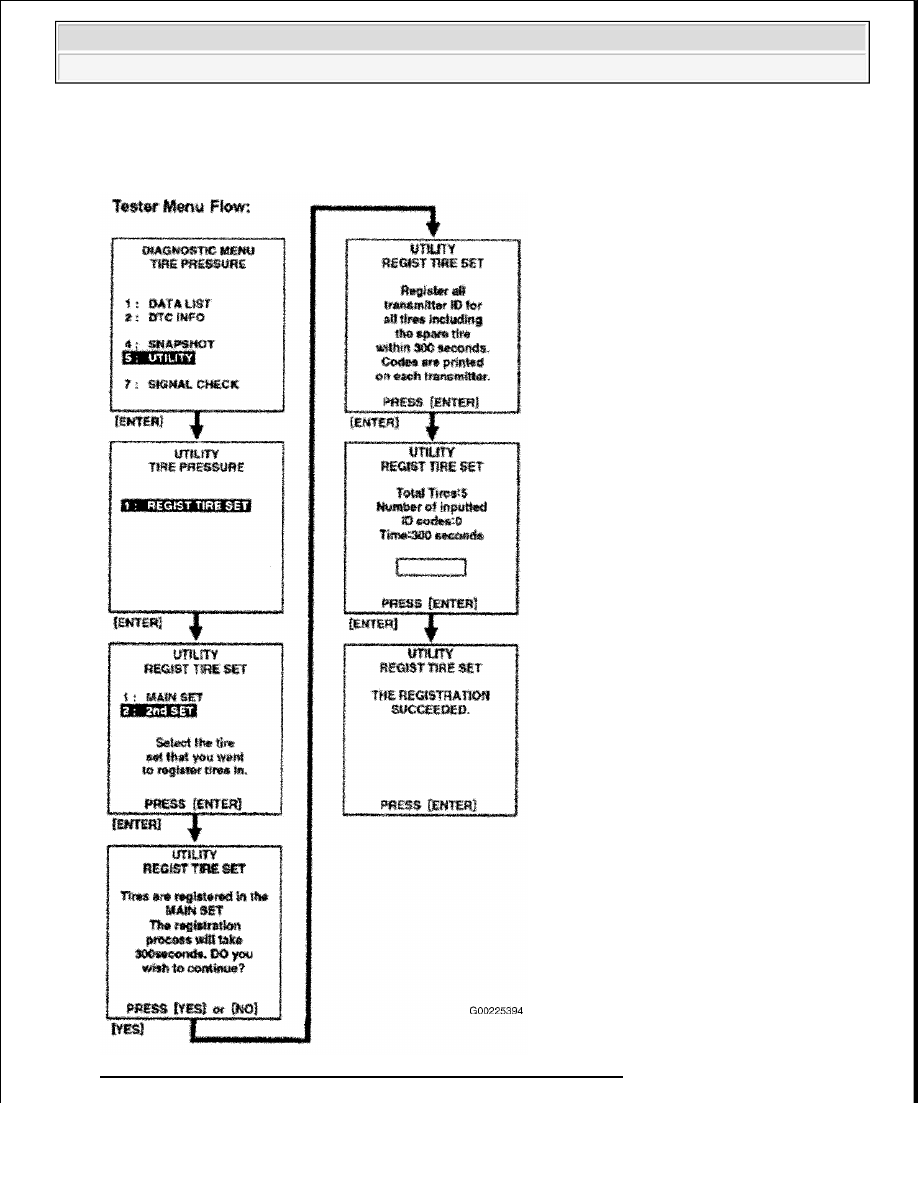

Fig. 27: Registering Transmitter ID Using Intelligent Tester (1 Of 2)

NOTE:

If the IDs have not been registered, DTC C2171/71 is set in the tire
pressure monitor ECU after about 30 minutes.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota
