TESTER CONNECTION SPECIFIED CONDITION

Standard resistance (Check for short)

TESTER CONNECTION SPECIFIED CONDITION

4. Reconnect the VSV for ACIS connector.

5. Reconnect the ECM connector.

b. Check the wire harness between the VSV for ACIS and EFI NO. 2 fuse.

1. Disconnect the D61 VSV for ACIS connector.

2. Remove the EFI NO. 2 fuse from the engine room relay block.

3. Measure the resistance according to the value (s) in the table below.

Standard resistance (Check for open)

TESTER CONNECTION SPECIFIED CONDITION

4. Reconnect the VSV for ACIS connector.

5. Reinstall the EFI relay.

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

D61-2 - D74-62 (ACIS) Always

Below 1 ohms

Tester Connection

Condition Specified Condition

D61-2 or D74-62 (ACIS) - Body ground Always

10 kohms or higher

Tester Connection

Condition Specified Condition

D61-1 - EFI NO. 2 fuse Always

Below 1 ohms



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

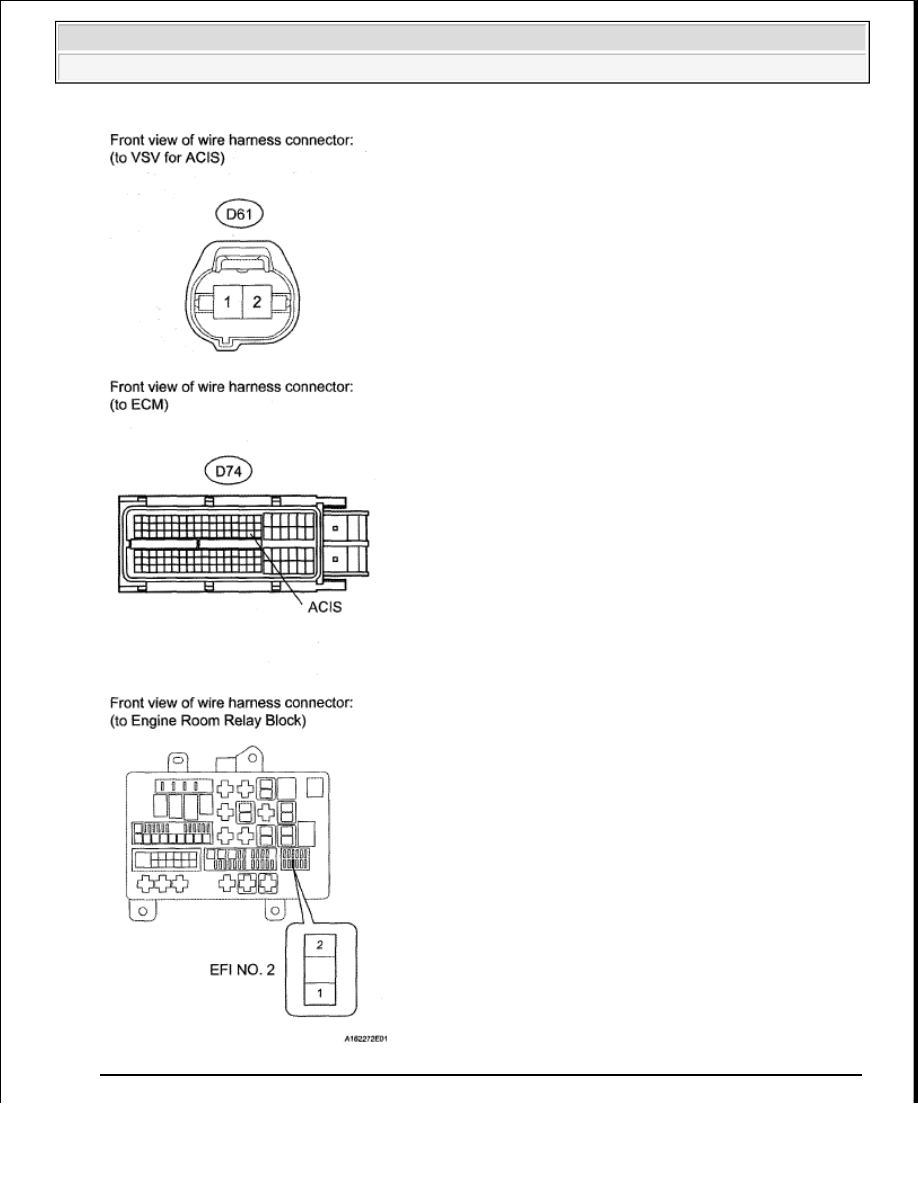

Fig. 285: Checking Harness & Connector (VSV For ACIS - ECM, VSV For ACIS - EFI No. 2 Fuse)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































OK : Go to next step.

4. CHECK VACUUM HOSES (INTAKE MANIFOLD - IACV, IACV - VSV FOR ACIS)

a. Check that the vacuum hose is connected correctly.

b. Check the vacuum hose for looseness and disconnection.

c. Check the vacuum hose for cracks, holes and damage.

NG : REPAIR OR REPLACE VACUUM HOSES

OK : Go to next step.

5. INSPECT INTAKE AIR SURGE TANK (INTAKE AIR CONTROL VALVE)

a. Check that the lever moves when a vacuum of 26.6 kPa (200 mmHg, 7.85 in.Hg) is applied with

the vacuum gauge on.

OK: Lever moves

b. Check that the vacuum of 26.6 kPa (200 mmHg, 7.85 in.Hg) is sustained for 1 minute in the above

state.

OK: Vacuum is sustained

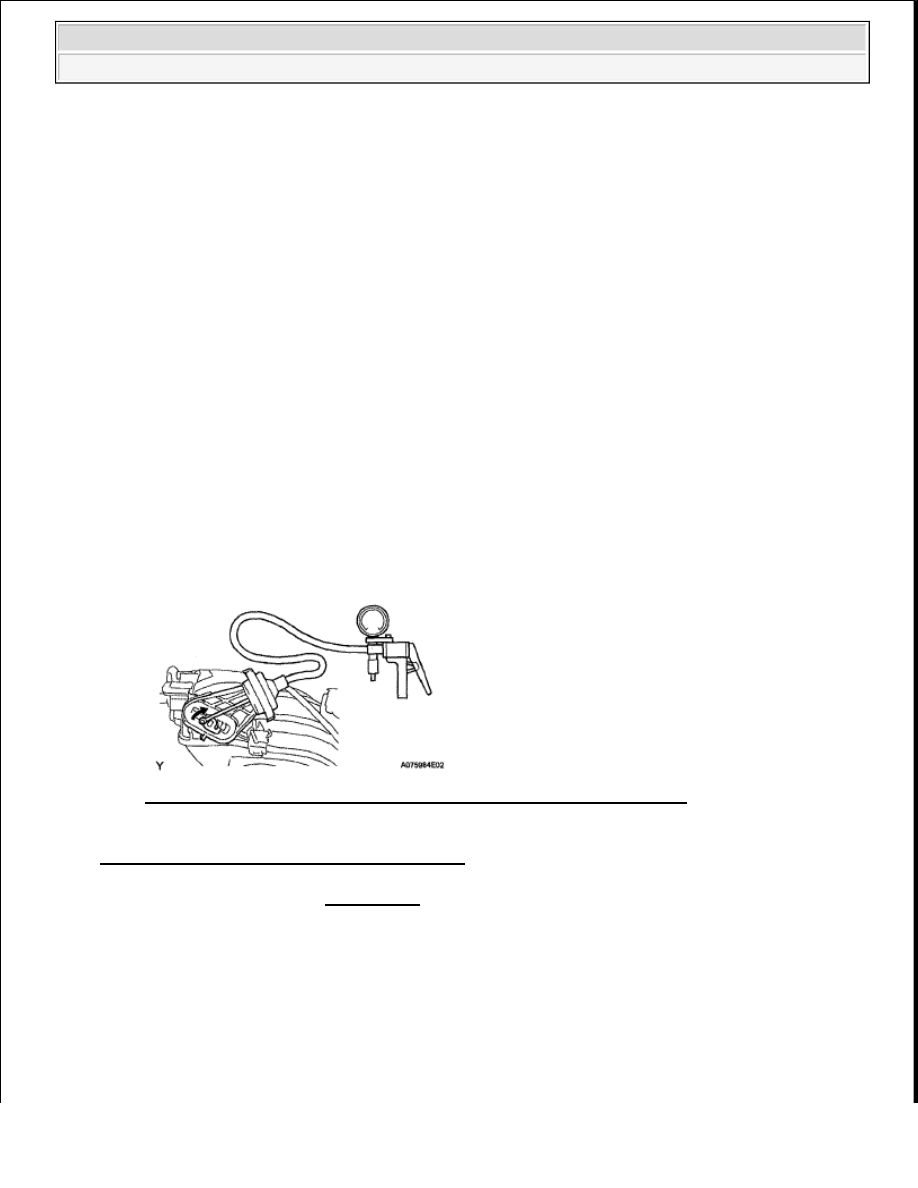

Fig. 286: Inspecting Intake Air Control Valve (Intake Air Surge Tank)

NG : REPLACE INTAKE AIR SURGE TANK (INTAKE AIR CONTROL VALVE) . (See
VACUUM SWITCHING VALVE (FOR ACIS) ).

OK : REPLACE ECM . (See REMOVAL).

MIL CIRCUIT

DESCRIPTION

The MIL (Malfunction Indicator Lamp) is used to indicate vehicle malfunction detections by the ECM. When
the ignition switch is turned ON, power is supplied to the MIL circuit, and the ECM provides the circuit ground
which illuminates the MIL.



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































The MIL operation can be checked visually: When the ignition switch is first turned ON, the MIL should be
illuminated and should then turn off when the engine is started. If the MIL remains illuminated or is not
illuminated, conduct the following troubleshooting procedure using the Techstream.

WIRING DIAGRAM

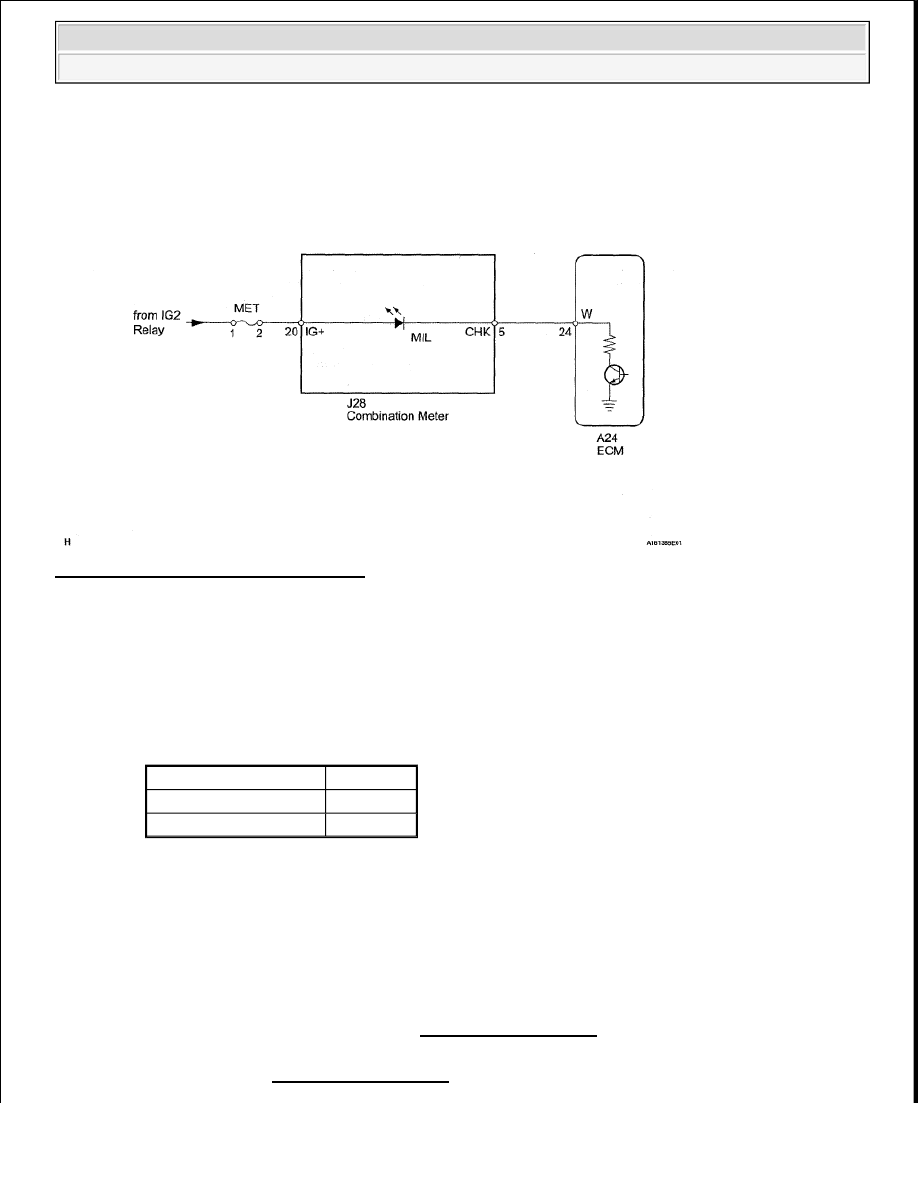

Fig. 287: MIL Circuit - Wiring Diagram

INSPECTION PROCEDURE

1. CHECK THAT MIL IS ILLUMINATED

a. Perform troubleshooting in accordance with the table below.

Result

RESULT CHART

B : Go to step 5

A : Go to next step.

2. CHECK WHETHER MIL TURNS OFF

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch ON and turn the Techstream ON.

c. Check if DTCs have been stored (See DTC CHECK/CLEAR ). If DTCs are present, write them

down.

d. Clear DTCs (See DTC CHECK/CLEAR ).

Condition

Proceed To

MIL remains ON

A

MIL does not illuminate

B



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra
