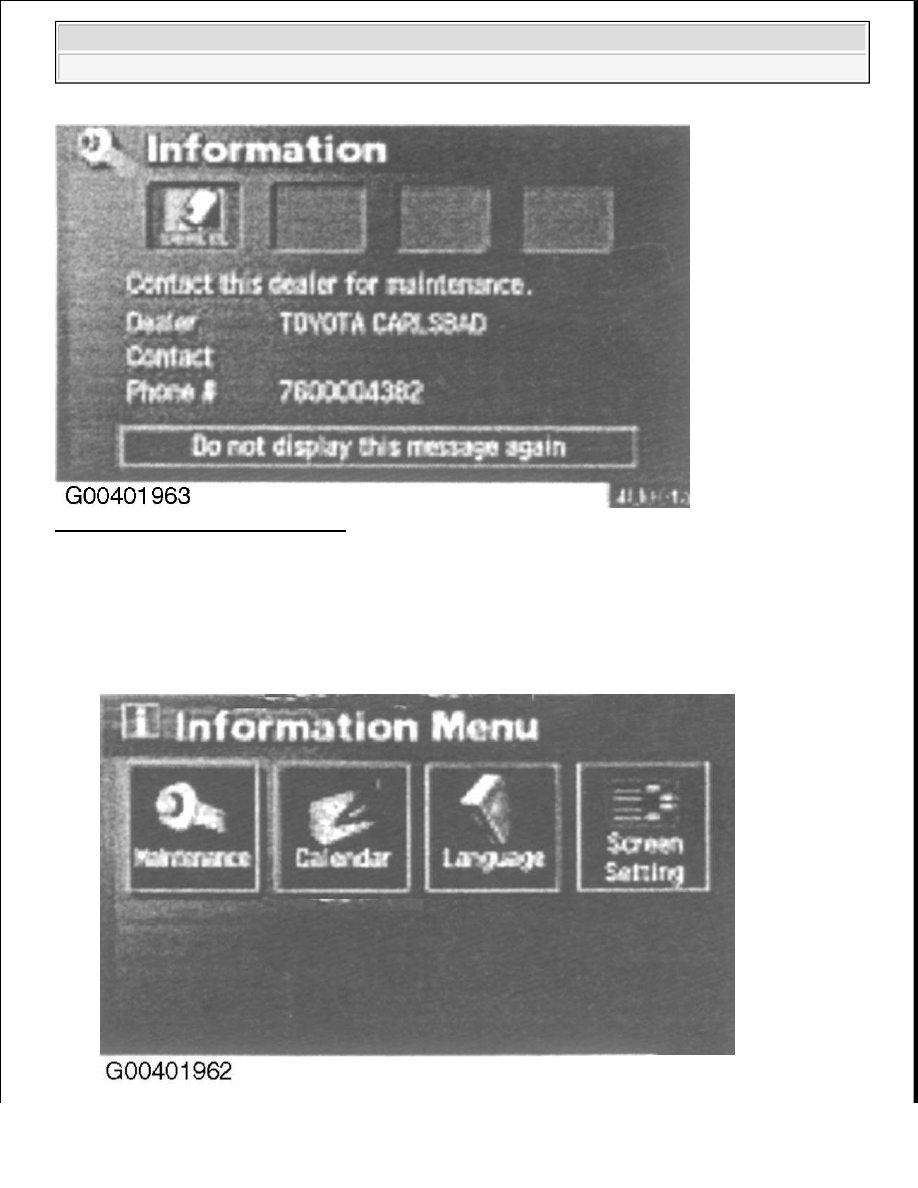

Fig. 4: Displaying Information Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

To prevent this information screen from being displayed again, the "Do not display this message again" switch
should be touched.

1. Push "INFO" button to display the "Information Menu" screen. Touch "Maintenance" switch to display

the "Maintenance" screen.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota





























Fig. 5: Displaying Information Menu Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Touch the desired icon and input the conditions.

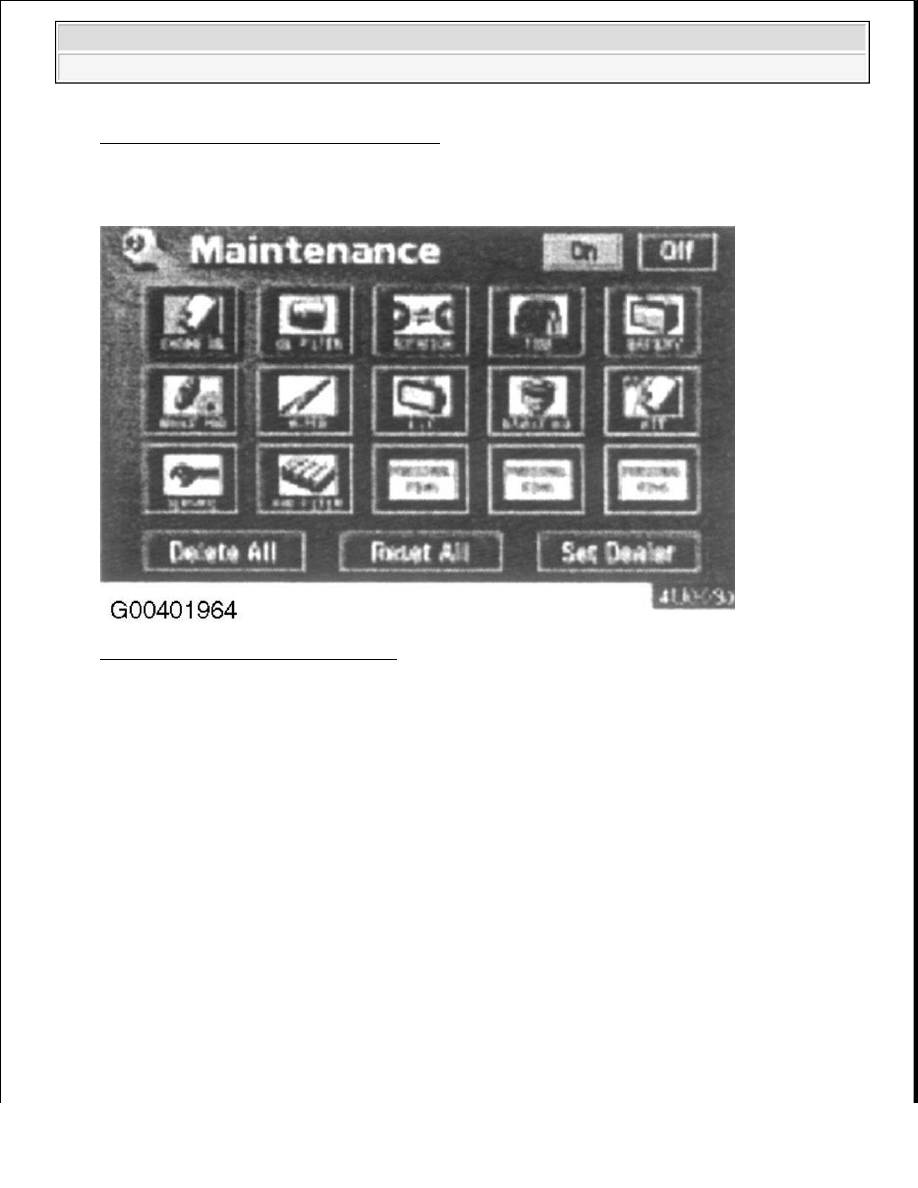

Fig. 6: Displaying Maintenance Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Notice of "Date": Next maintenance date could be inputted.

Notice of "Distance": Driving distance until the next maintenance check could be inputted.

When touching the "maintenance" screen, the "Personal Event" screen. Touch the keys to input the desired
name and then input conditions. After data and/or has been input touch "OK" switch. Screen should then return
to the "Maintenance" screen.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota

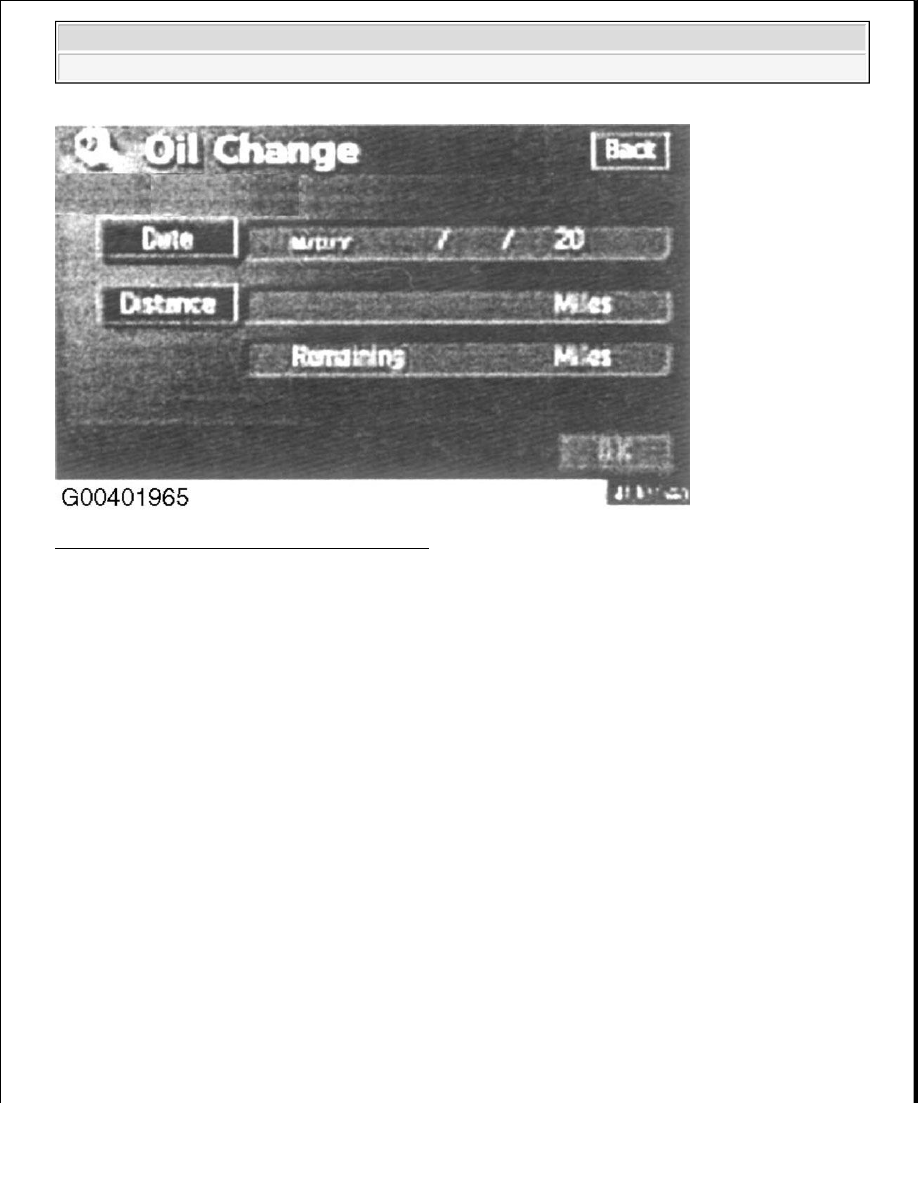

Fig. 7: Displaying Next Oil Change Setup Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

The following switches appear:

"Delete All": To cancel all conditions which have been inputted.

"Reset All": To Reset the item which has satisfied a condition. Touch the "OFF" switch at the top of the
"Maintenance" screen to turn off the information screen. When your vehicle needs to be serviced, the icon color
will change to orange.

Information Items:



Oil change



Replace oil filter



Rotate tires



Replace tires



Replace battery



Replace brake linings



Replace wiper blades

NOTE:



For scheduled maintenance information please refer to "Owner's Manual
Supplement".



Depending on the driving or road conditions, the actual date and distance
may differ from the stored date and distance in the system.



2009 Toyota Tundra

GENERAL INFORMATION Service Reminder Indicators - Toyota

































Replace Engine Coolant



Replace brake fluid



Replace ATF



Schedule maintenance



Replace air filter



Personal event

ENGINE OIL CHANGE REMINDER LIGHT RESET - PROCEDURE 13

1. To reset MAINT reminder light after engine oil replacement, turn ignition switch to OFF position with

odometer reading showing. Turn ignition switch to ON position while holding down trip meter RESET
button. RESET button is located between speedometer and tachometer.

2. Hold trip meter RESET button down for at least 5 seconds. Odometer should indicate "000000", and

MAINT reminder light goes out. If system fails to reset, light will remain flashing.

ENGINE OIL CHANGE REMINDER LIGHT RESET - PROCEDURE 14

To reset reminder light after engine oil replacement, turn ignition key to ACC or LOCK position with odometer
reading showing. Turn ignition key to ON position while holding down trip meter RESET button. Hold trip
meter RESET button down at least 5 seconds. Odometer will indicate 000000 and light will go out. If system
fails to reset, the light will remain flashing.

ENGINE OIL CHANGE REMINDER LIGHT RESET - PROCEDURE 15

1. To reset MAINT reminder light after engine oil replacement, turn ignition key to OFF position with

odometer reading showing. Turn ignition key to ON position while holding down trip meter RESET
button, located at left side of tachometer. See Fig. 8.
