RESULT CHART

HINT:



If there is an open circuit, the Techstream indicates 40°C (-40°F).



If there is a short circuit, the Techstream indicates 140°C (284°F) or higher.

B : Go to step 5

C : CHECK FOR INTERMITTENT PROBLEMS (See CHECK FOR INTERMITTENT
PROBLEMS )

A : Go to next step

3. READ VALUE USING TECHSTREAM (CHECK FOR OPEN IN WIRE HARNESS)

a. Disconnect the D8 Mass Air Flow (MAF) meter connector.

b. Connect terminals 4 (THA) and 5 (E2) of the MAF meter wire harness side connector.

c. Connect the Techstream to the DLC3.

d. Turn the ignition switch ON.

e. Turn the Techstream ON.

f. Enter the following menus: Powertrain/Engine and ECT/All Data/Intake Air.

g. Read the value displayed on the Techstream.

Standard value:

140°C (284°F) or higher

NG : Go to step 4

Temperature Displayed Proceed To

-40°C (-40°F)

A

140°C (284°F) or higher

B

Same as actual IAT

C



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































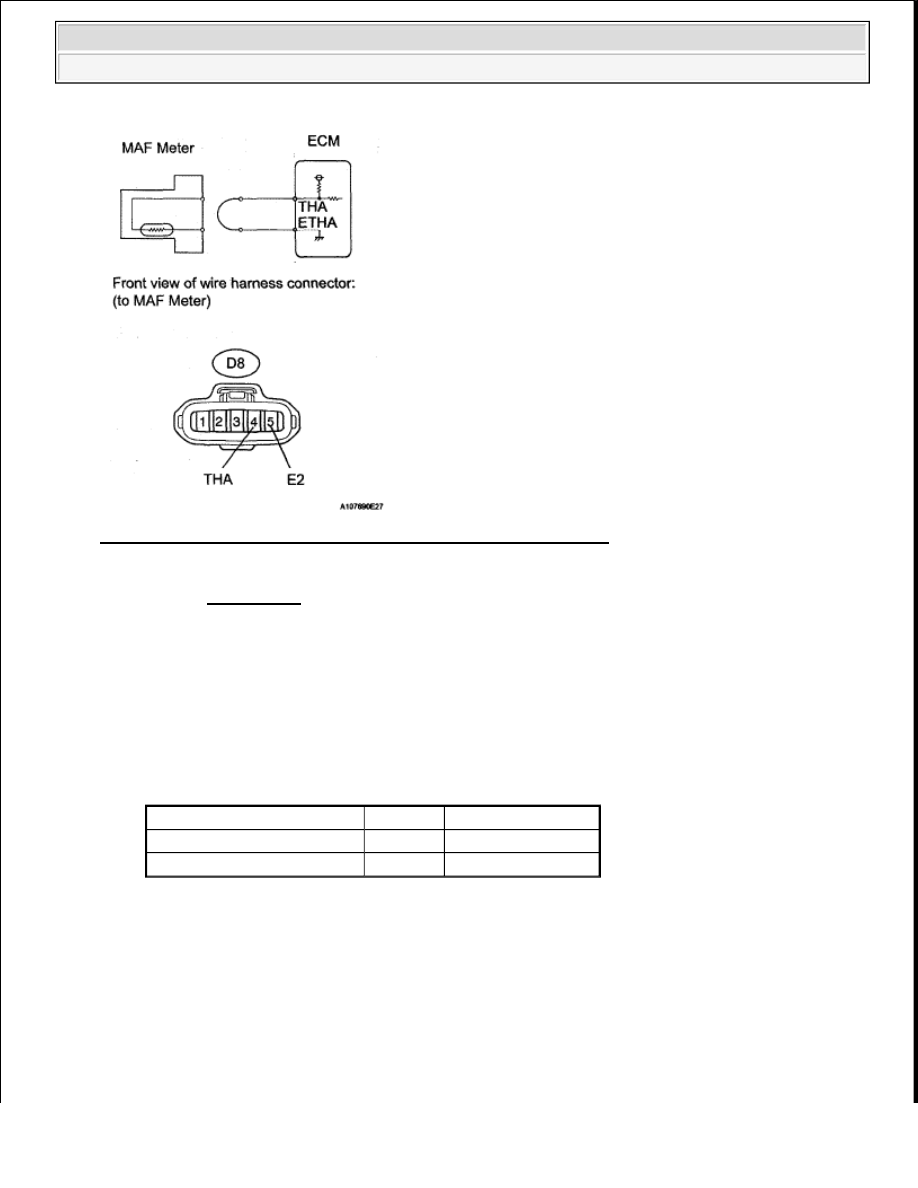

Fig. 63: Disconnecting D8 Mass Air Flow (MAF) Meter Connector

OK : CONFIRM GOOD CONNECTION TO SENSOR. IF OK, REPLACE MASS AIR FLOW
METER (See REMOVAL )

4. CHECK HARNESS AND CONNECTOR (MASS AIR FLOW METER - ECM)

a. Disconnect the D8 MAF meter connector.

b. Disconnect the D74 ECM connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

D8-4 (THA) - D74-73 (THA) Always

Below 1 ohms

D8-5 (E2) - D74-98 (ETHA)

Always

Below 1 ohms



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

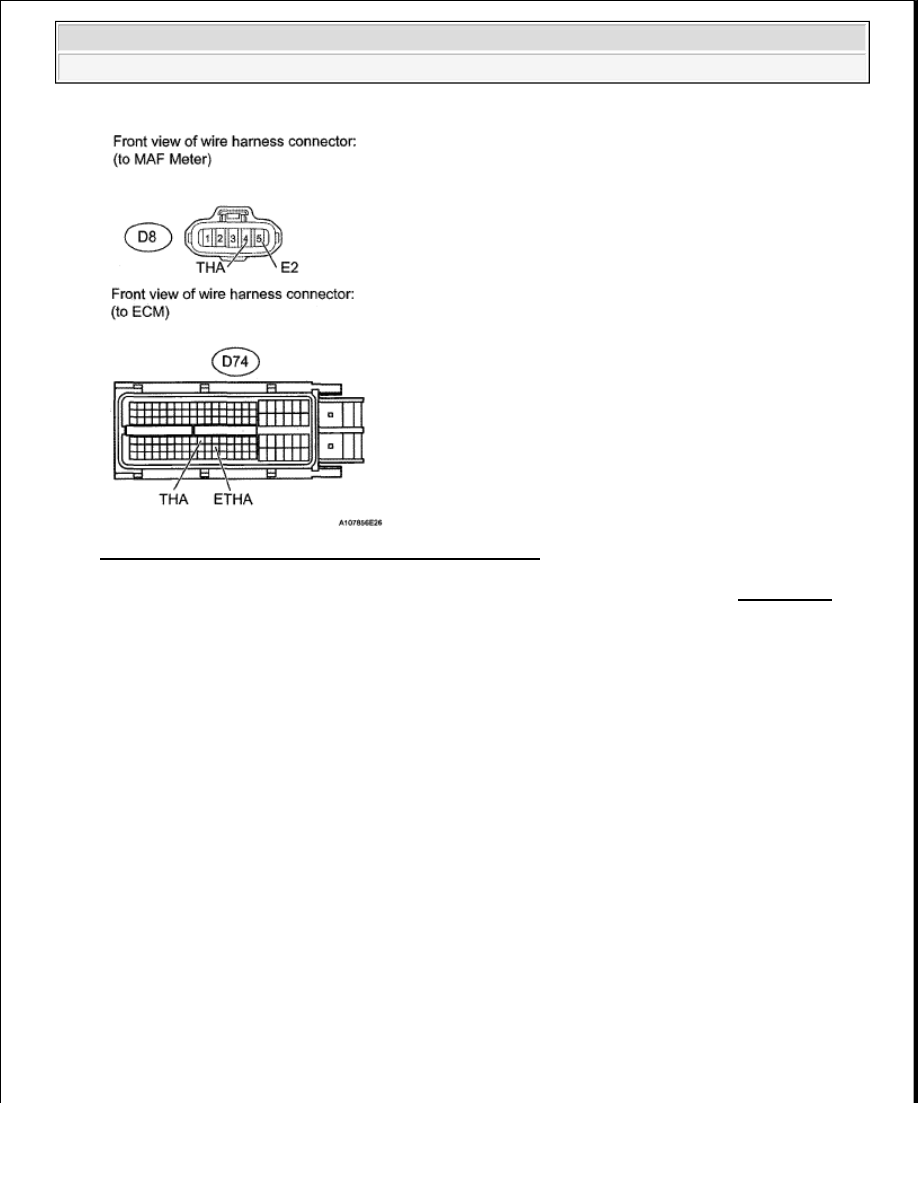

Fig. 64: Identifying D8 MAF Meter Connector Terminals

OK : CONFIRM GOOD CONNECTION TO ECM. IF OK, REPLACE ECM (See REMOVAL )

5. REAP VALUE USING TECHSTREAM (CHECK FOR SHORT IN WIRE HARNESS)

a. Disconnect the D8 MAF meter connector.

b. Connect the Techstream to the DLC3.

c. Turn the ignition switch ON (IG).

d. Turn the Techstream ON.

e. Enter the following menus: Powertrain/Engine and ECT/All Data/Intake Air.

f. Read the value displayed on the Techstream.

Standard value:

-40°C (-40°F)

NG : Go to step 6



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































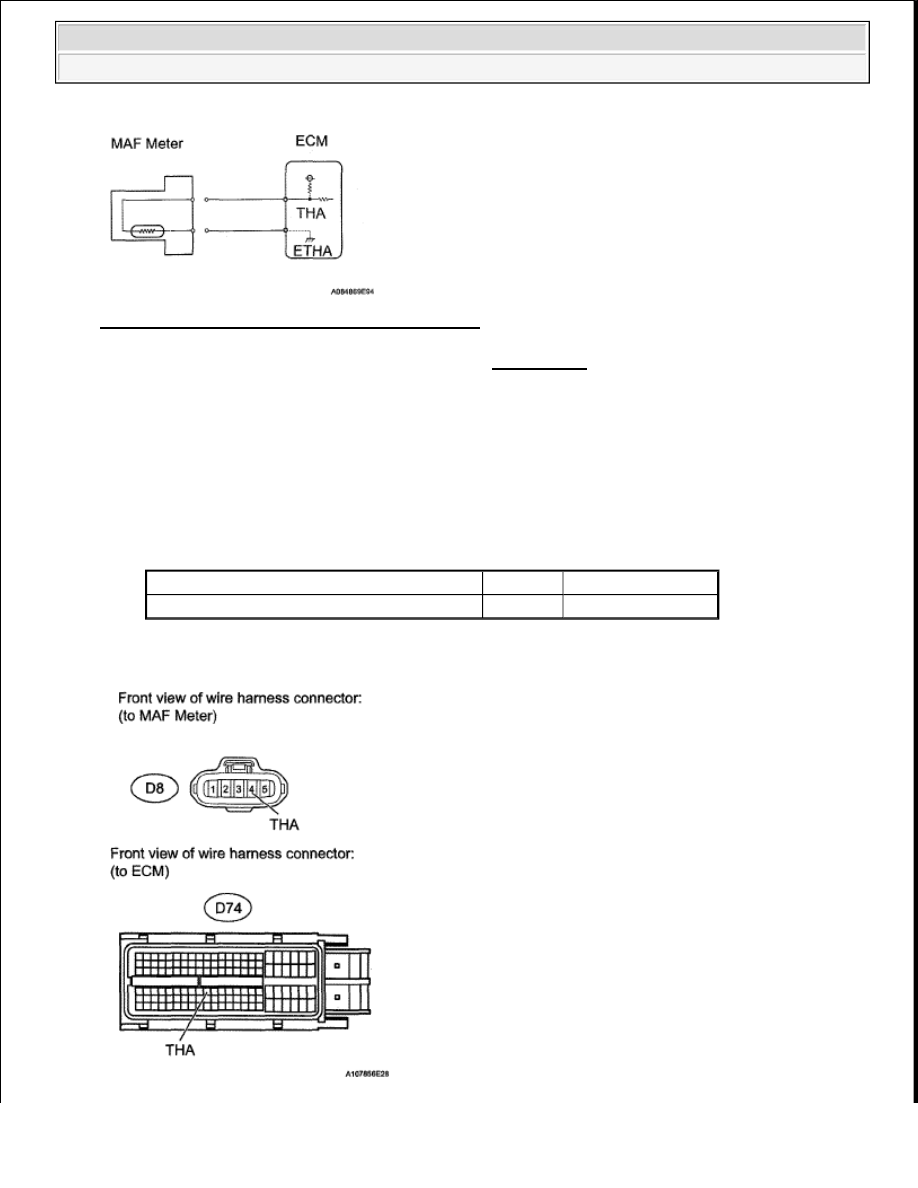

Fig. 65: Disconnecting D8 MAF Meter Connector

OK : REPLACE MASS AIR FLOW METER (See REMOVAL )

6. CHECK HARNESS AND CONNECTOR (MASS AIR FLOW METER - ECM)

a. Disconnect the D8 MAF meter connector.

b. Disconnect the D74 ECM connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

D8-4 (THA) or D74-73 (THA) - Body ground Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra
