Toyota Tundra. Manual - part 1119

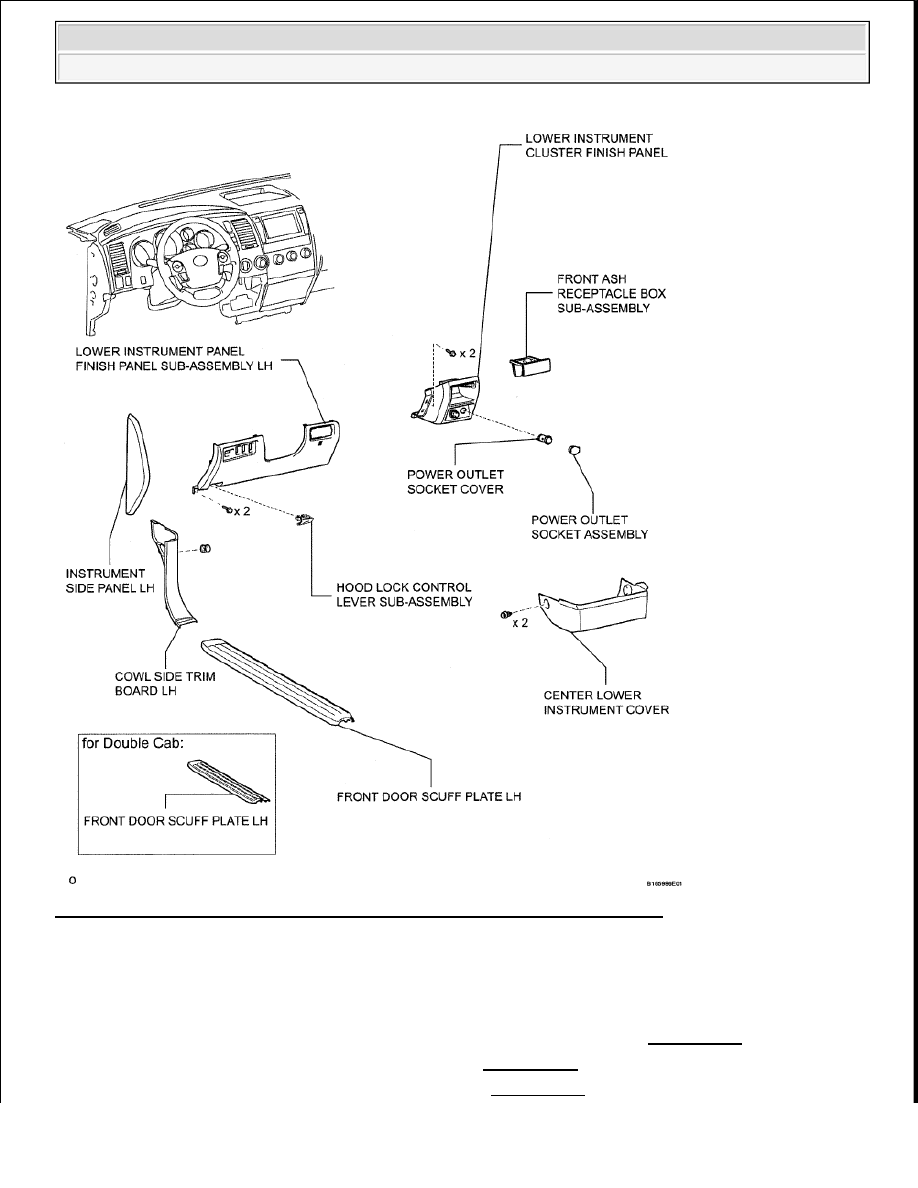

Fig. 36: Identifying Power Outlet Socket Components (For Column Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab)

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

7. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

8. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

9. REMOVE POWER OUTLET SOCKET ASSEMBLY

a. Using a screwdriver, detach the claw and remove the power outlet socket.

HINT:

Tape the screwdriver tip before use.

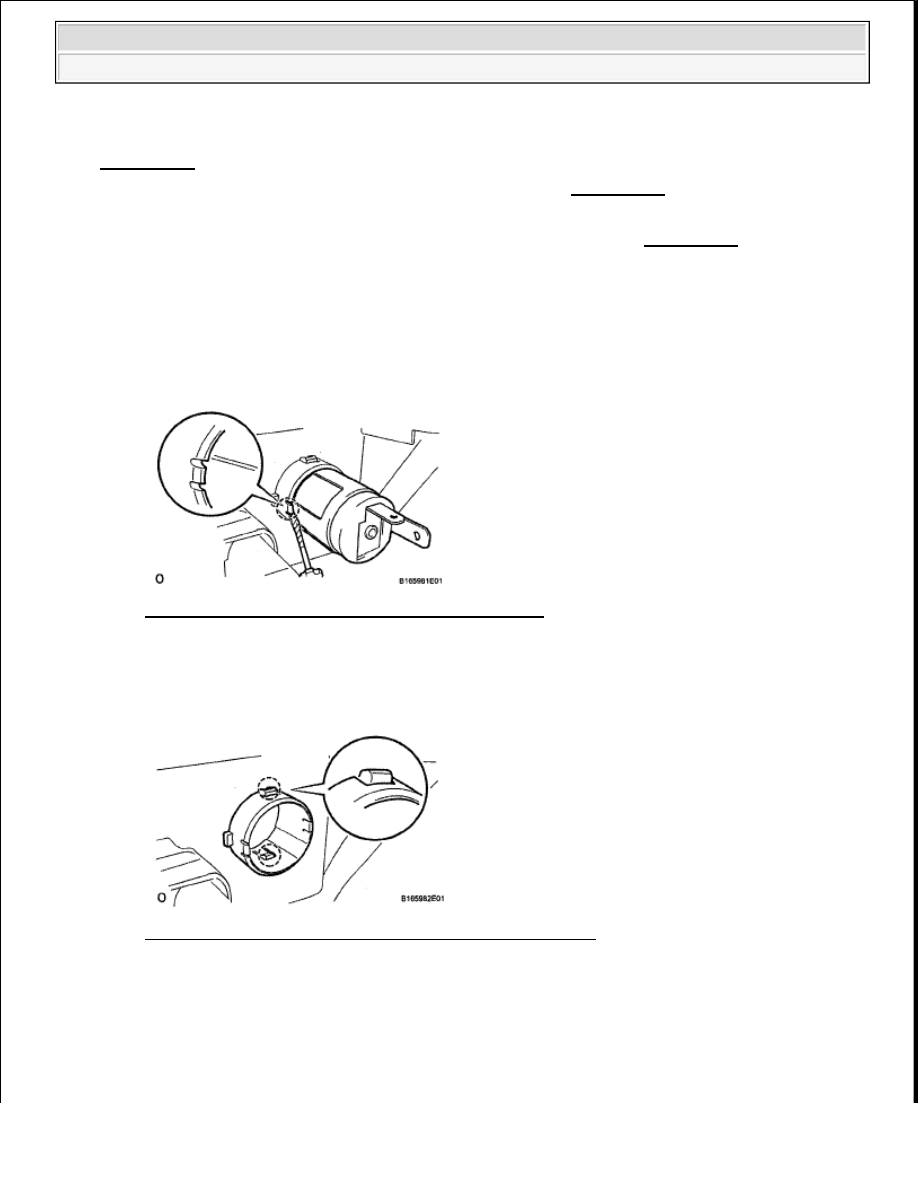

Fig. 37: Identifying Power Outlet Socket And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE POWER OUTLET SOCKET COVER

a. Detach the 2 claws and remove the power outlet socket cover.

Fig. 38: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL POWER OUTLET SOCKET COVER

a. Attach the 2 claws to install the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































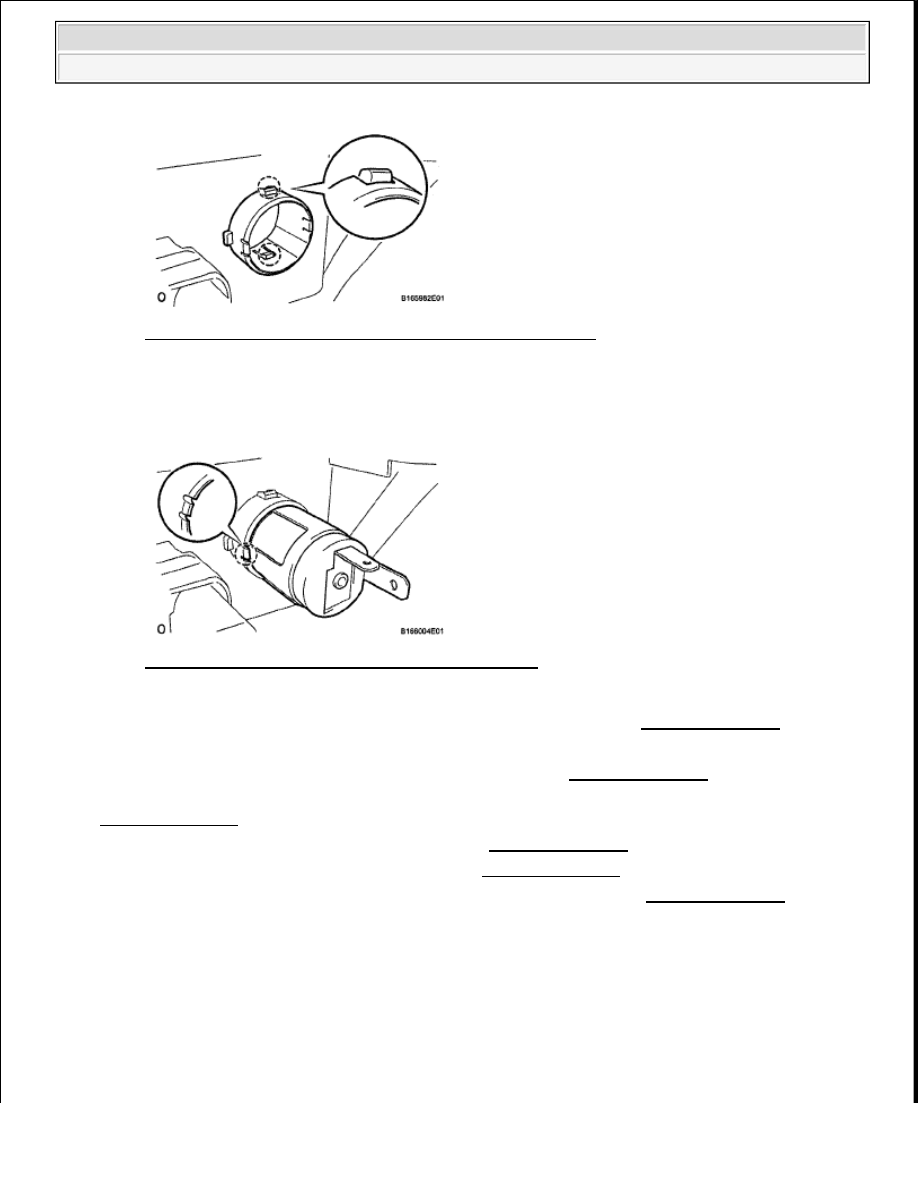

Fig. 39: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL POWER OUTLET SOCKET ASSEMBLY

a. Attach the claw to install the power outlet socket.

Fig. 40: Identifying Power Outlet Socket And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

4. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

5. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

6. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

7. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

8. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

9. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

10. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab)

POWER OUTLET SOCKET (FOR FLOOR SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra

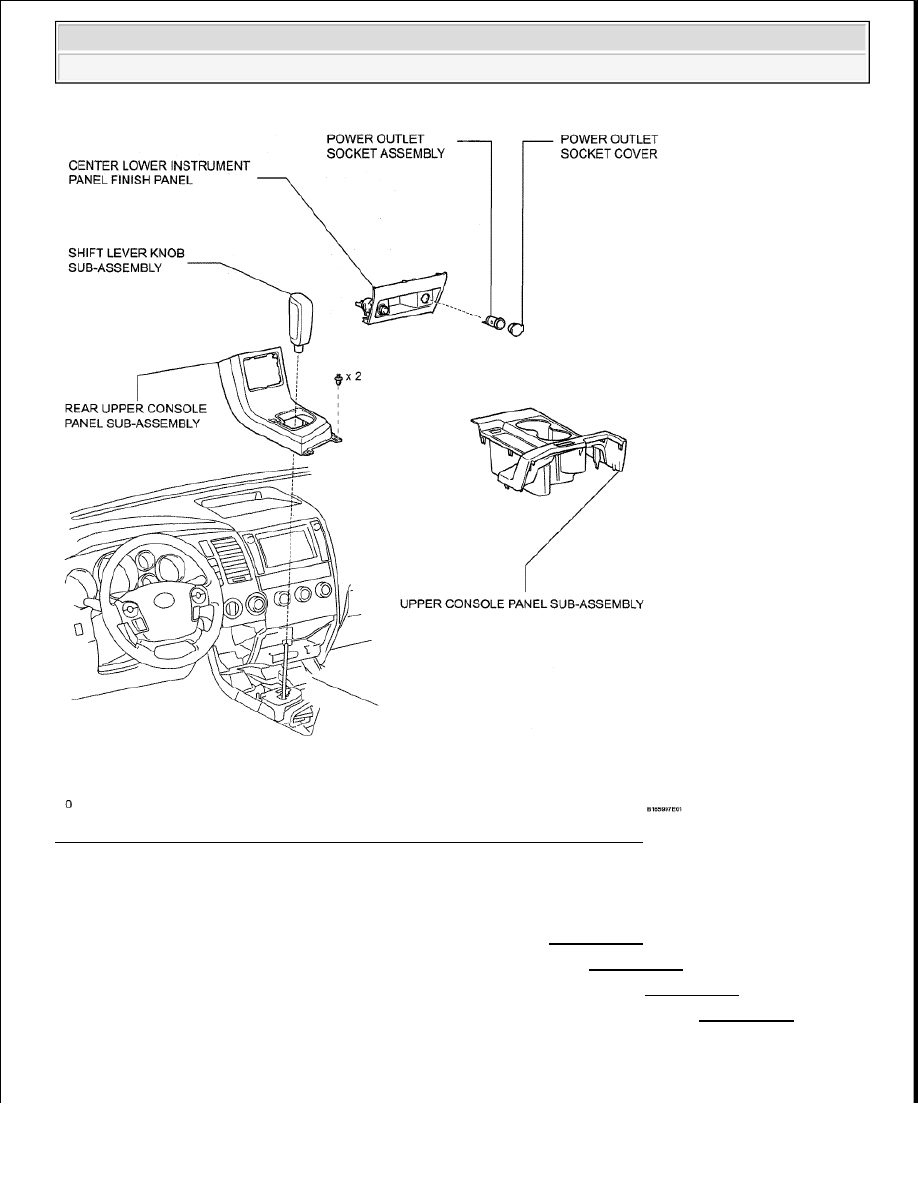

Fig. 41: Identifying Power Outlet Socket Components (For Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

2. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

3. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

4. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

5. REMOVE POWER OUTLET SOCKET ASSEMBLY

a. Using a screwdriver, detach the claw and remove the power outlet socket.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra
