Toyota Tundra. Manual - part 1116

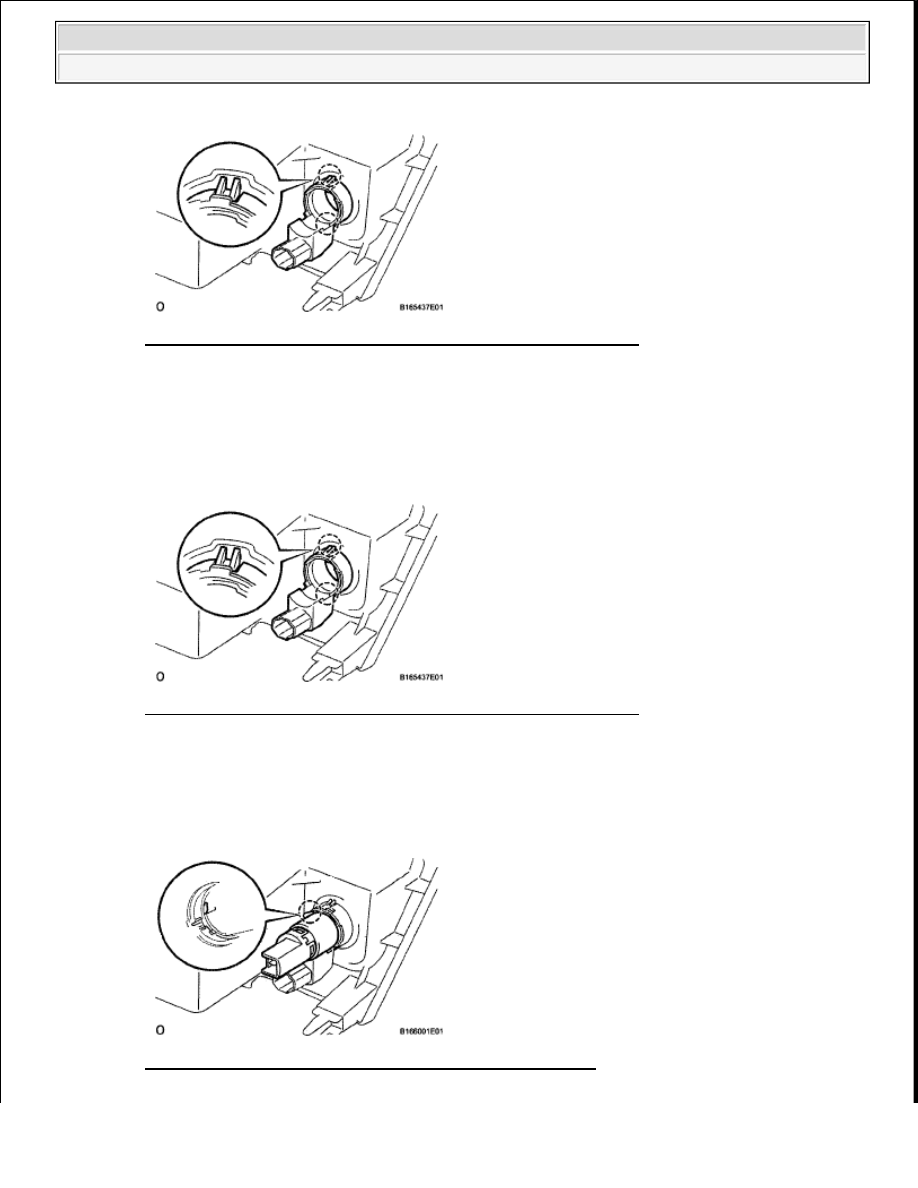

Fig. 14: Identifying Cigarette Lighter Indicator Lens And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CIGARETTE LIGHTER INDICATOR LENS

a. Attach the 2 claws to install the cigarette lighter indicator lens.

Fig. 15: Identifying Cigarette Lighter Indicator Lens And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CIGARETTE LIGHTER ASSEMBLY

a. Attach the claw to install the cigarette lighter socket and retainer.

b. Install the cigarette lighter knob and element.

Fig. 16: Identifying Cigarette Lighter Socket And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































3. INSTALL CIGARETTE LIGHTER COVER

a. Install the cigarette lighter cover.

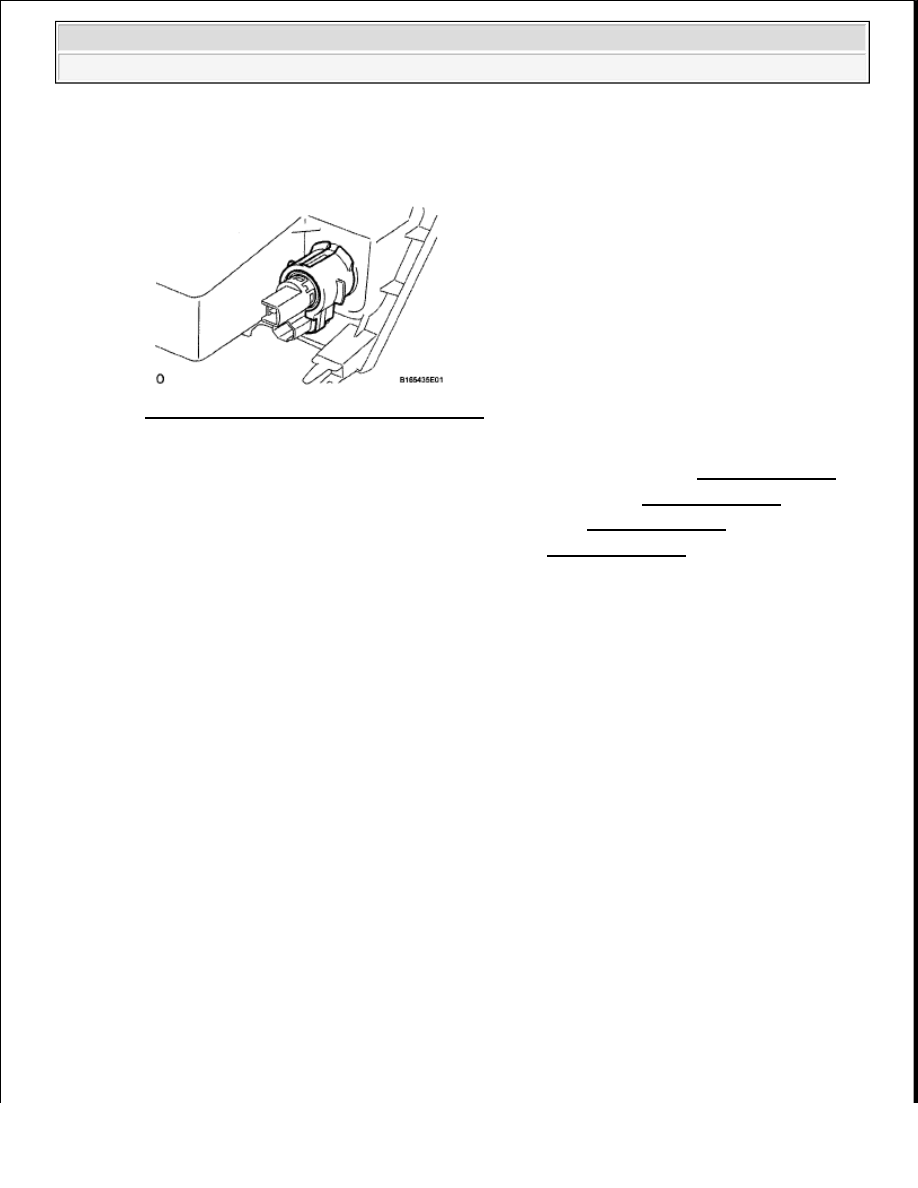

Fig. 17: Identifying Cigarette Lighter Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

5. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

7. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

POWER OUTLET SOCKET (FOR CREWMAX FLOOR SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra

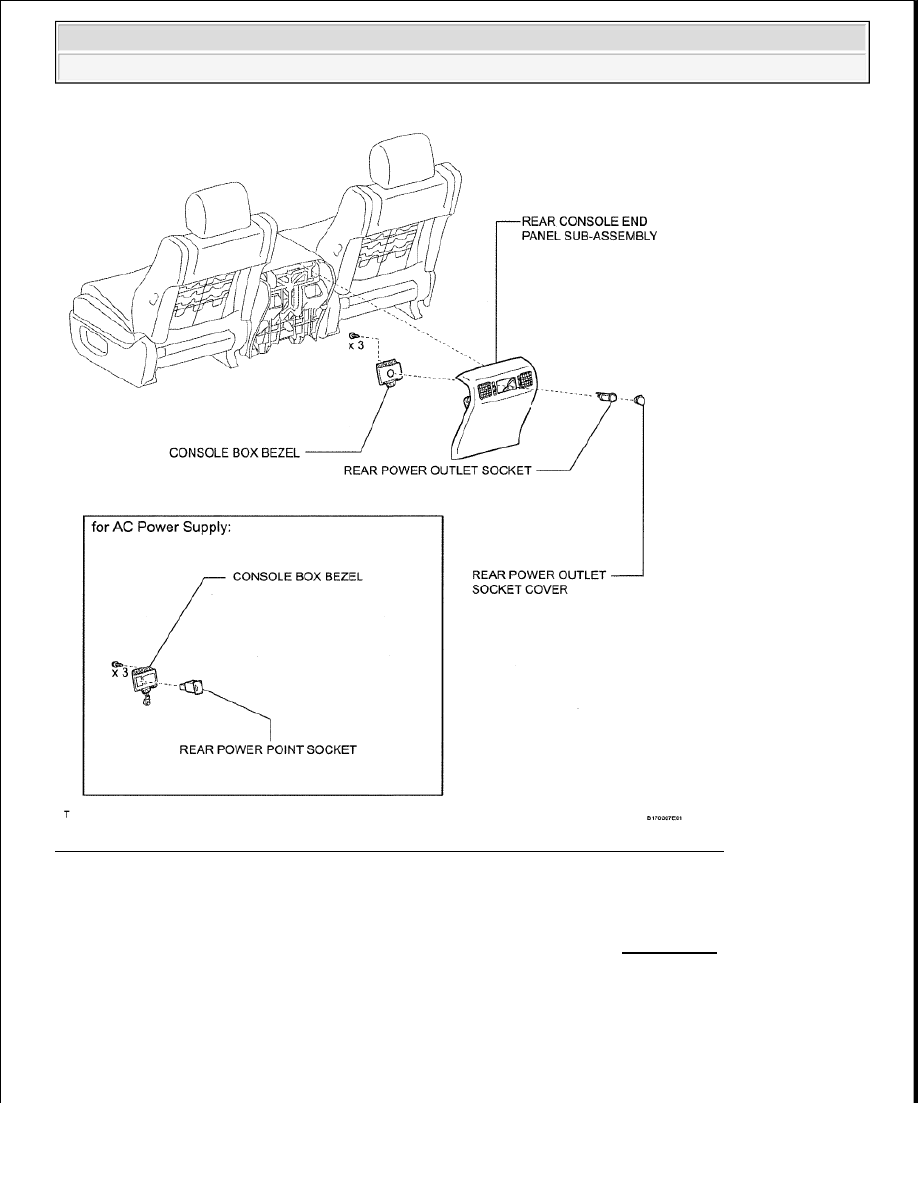

Fig. 18: Identifying Power Outlet Socket Components (For CrewMax Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (See REMOVAL )

2. REMOVE CONSOLE BOX BEZEL

a. for AC Power Supply:

Disconnect the clamp.

b. Remove the 3 screws and bezel.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra

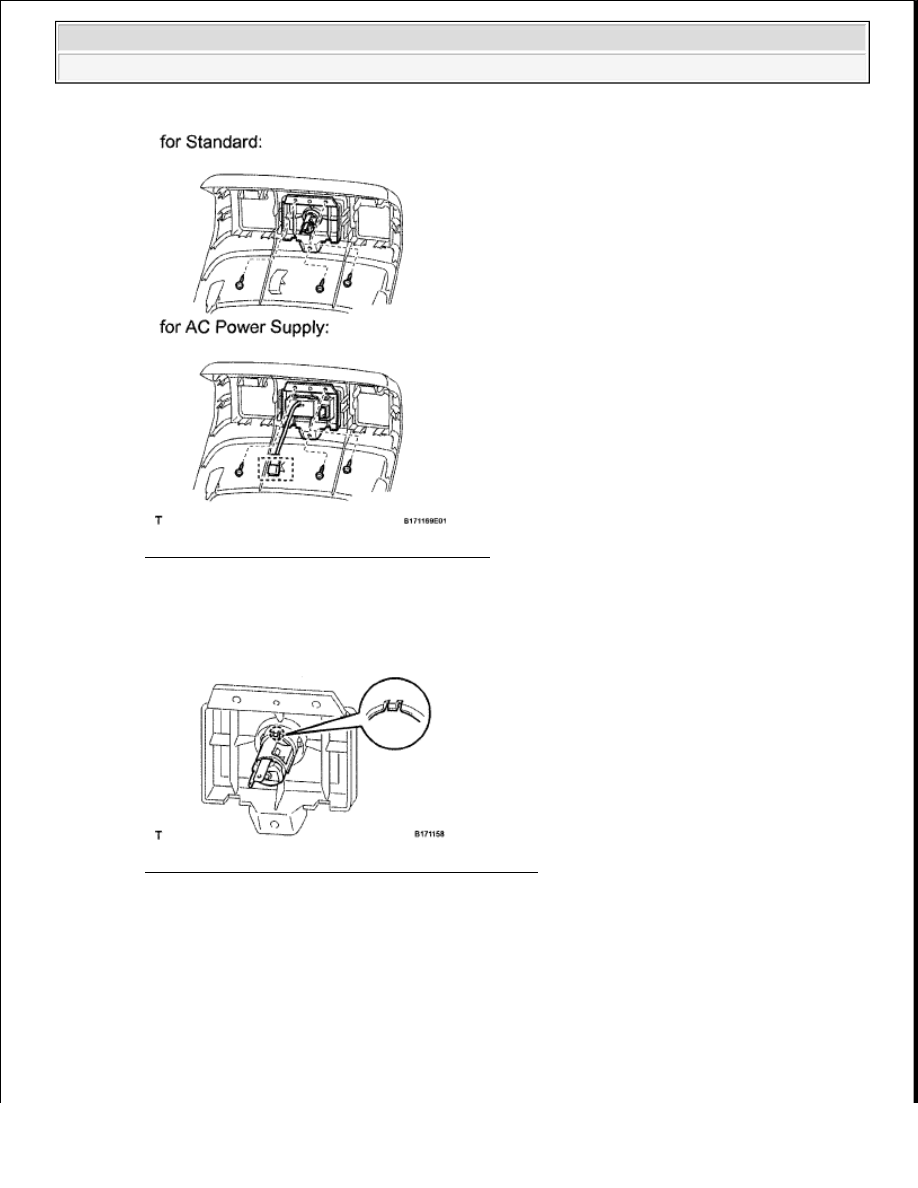

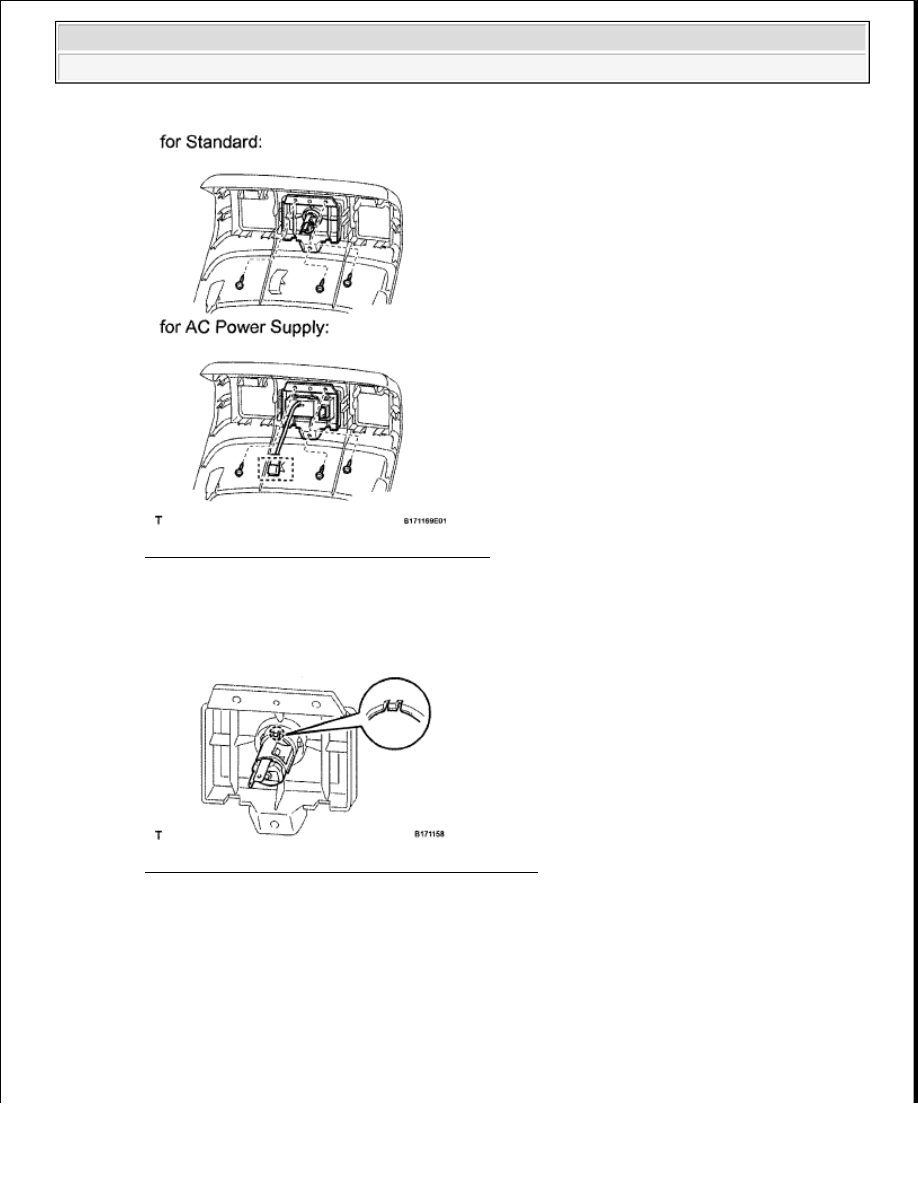

Fig. 19: Identifying Console Box Bezel Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE REAR POWER OUTLET SOCKET (for Standard)

a. Detach the claw and remove the power outlet socket.

Fig. 20: Identifying Power Outlet Socket And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR POWER OUTLET SOCKET COVER (for Standard)

a. Detach the 2 claws and remove the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra
