Toyota Tundra. Manual - part 1115

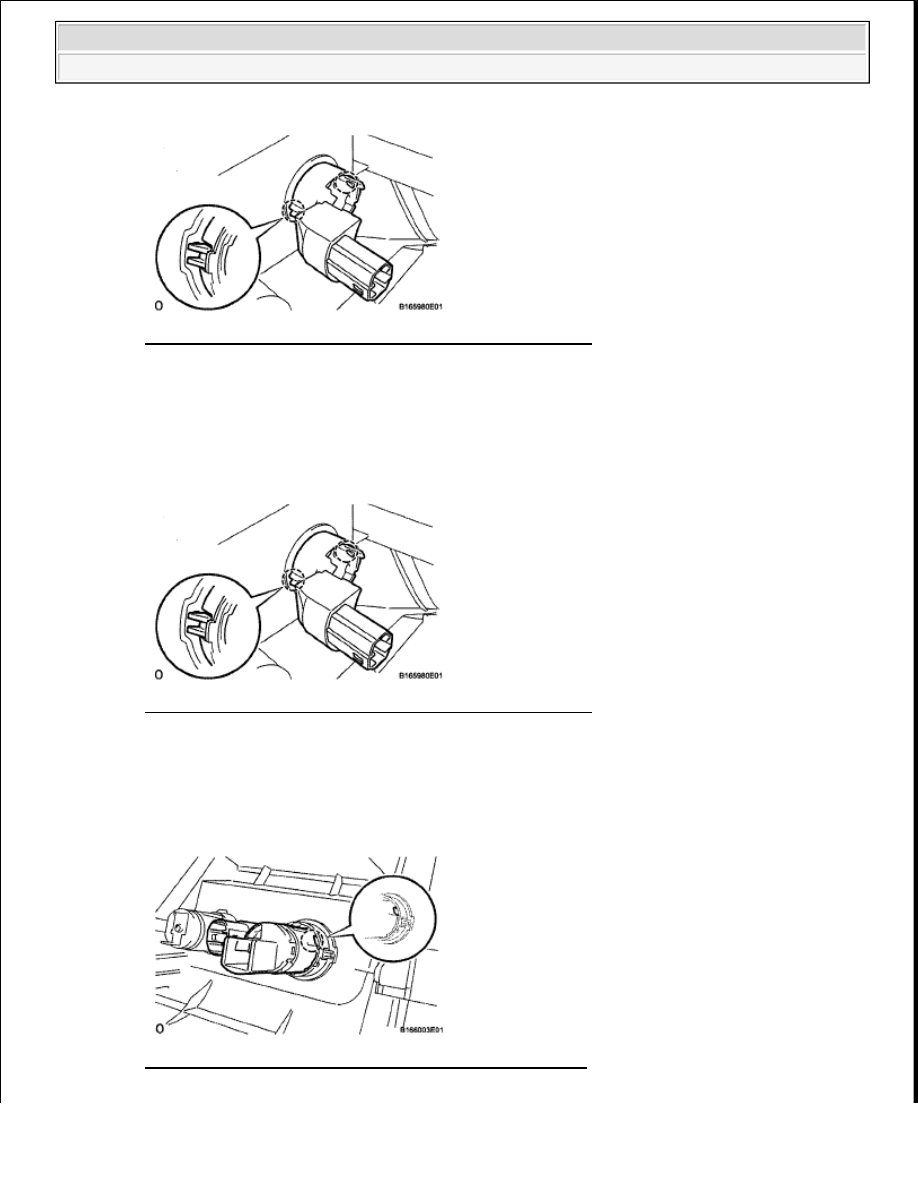

Fig. 7: Identifying Cigarette Lighter Indicator Lens Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CIGARETTE LIGHTER INDICATOR LENS

a. Attach the 2 claws to install the cigarette lighter indicator lens.

Fig. 8: Identifying Cigarette Lighter Indicator Lens Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CIGARETTE LIGHTER ASSEMBLY

a. Attach the claw to install the cigarette lighter socket and retainer.

b. Install the cigarette lighter knob and element.

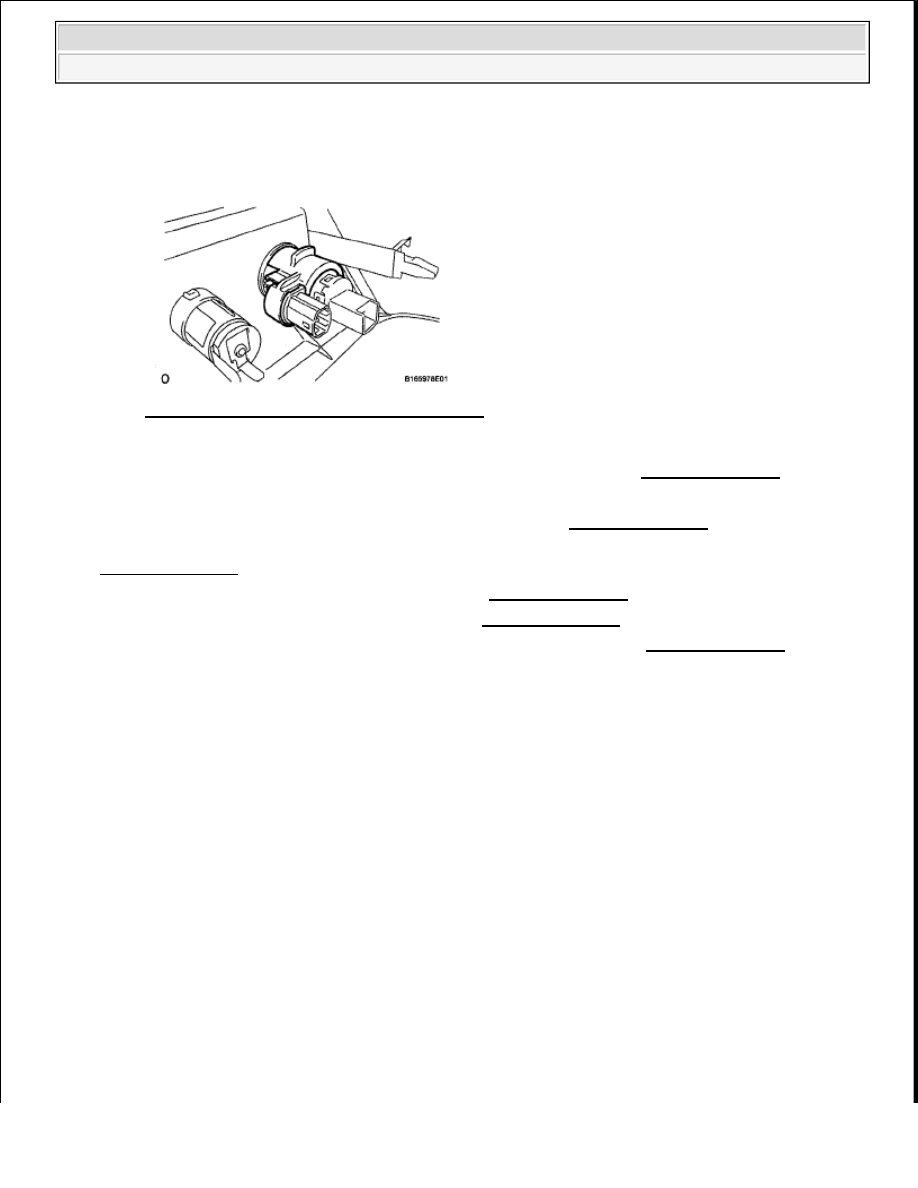

Fig. 9: Identifying Cigarette Lighter Socket And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra





























3. INSTALL CIGARETTE LIGHTER COVER

a. Install the cigarette lighter cover.

Fig. 10: Identifying Cigarette Lighter Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

5. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

6. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

7. INSTALL INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LOWER LH (See

INSTALLATION )

8. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

9. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

10. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab)

CIGARETTE LIGHTER ASSEMBLY (FOR FLOOR SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra

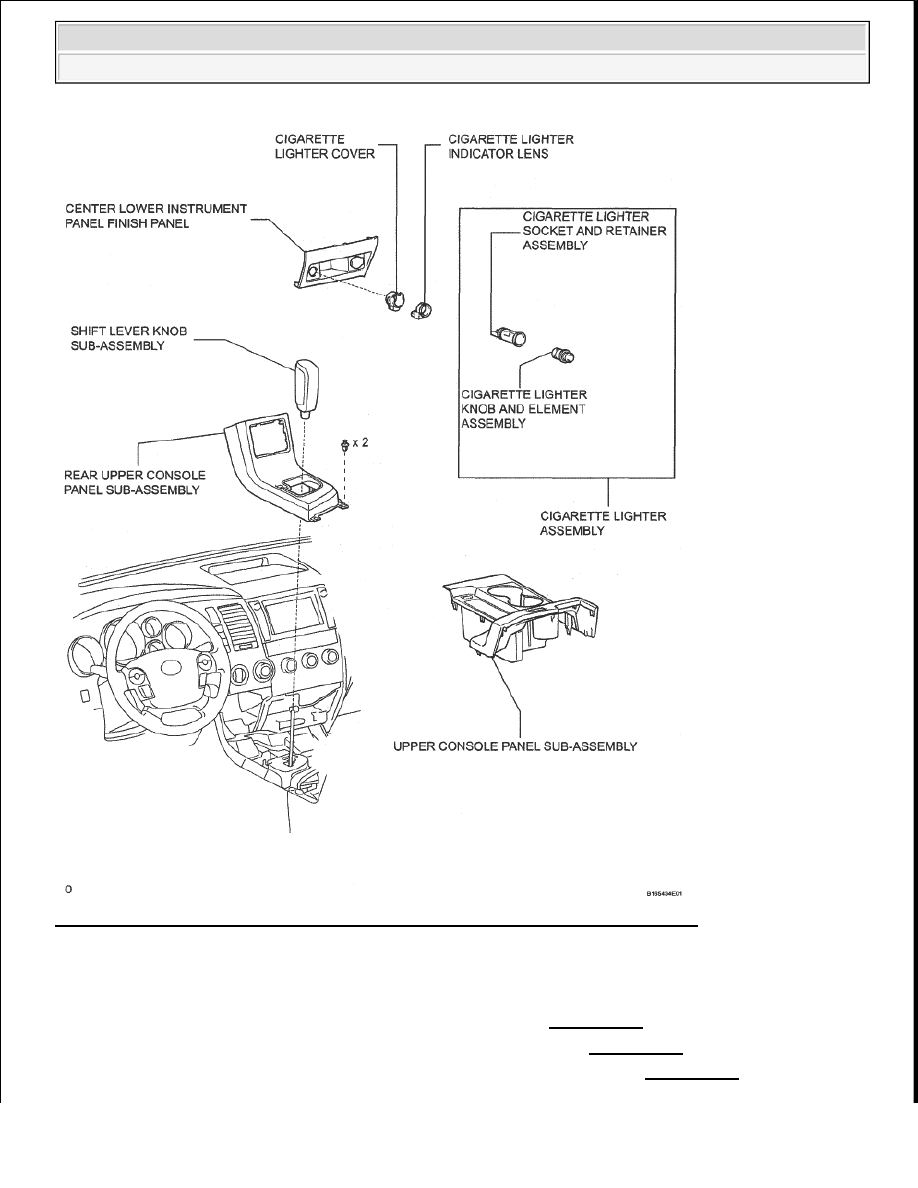

Fig. 11: Identifying Cigarette Lighter Assembly Components (For Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

2. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

3. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra





























4. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

5. REMOVE CIGARETTE LIGHTER COVER

a. Remove the cigarette lighter cover.

6. REMOVE CIGARETTE LIGHTER ASSEMBLY

a. Remove the cigarette lighter knob and element.

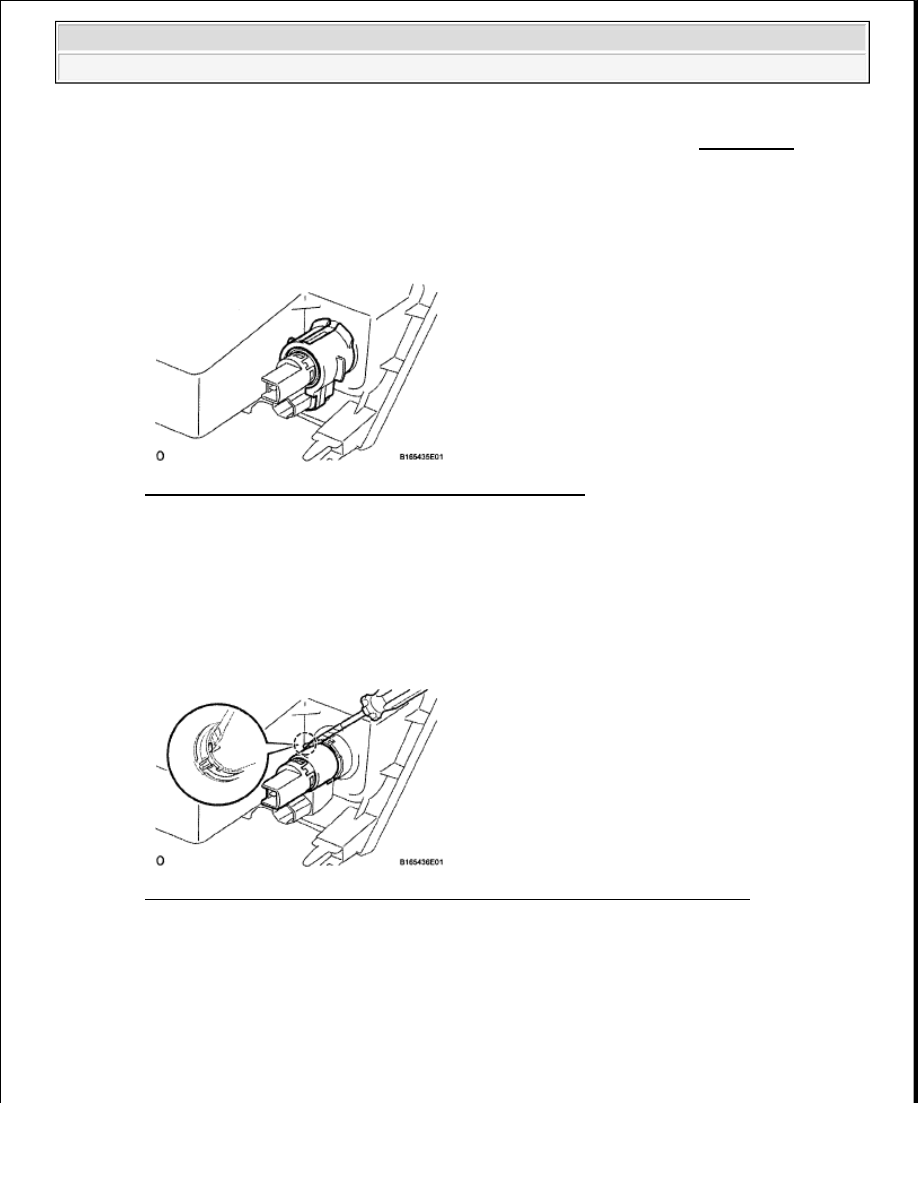

Fig. 12: Identifying Cigarette Lighter Knob And Element
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, detach the claw and remove the cigarette lighter socket and retainer assembly

from the lower instrument cluster finish panel.

HINT:

Tape the screwdriver tip before use.

Fig. 13: Detaching Claw And Cigarette Lighter Socket And Retainer Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE CIGARETTE LIGHTER INDICATOR LENS

a. Detach the 2 claws and remove the cigarette lighter indicator lens.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra
