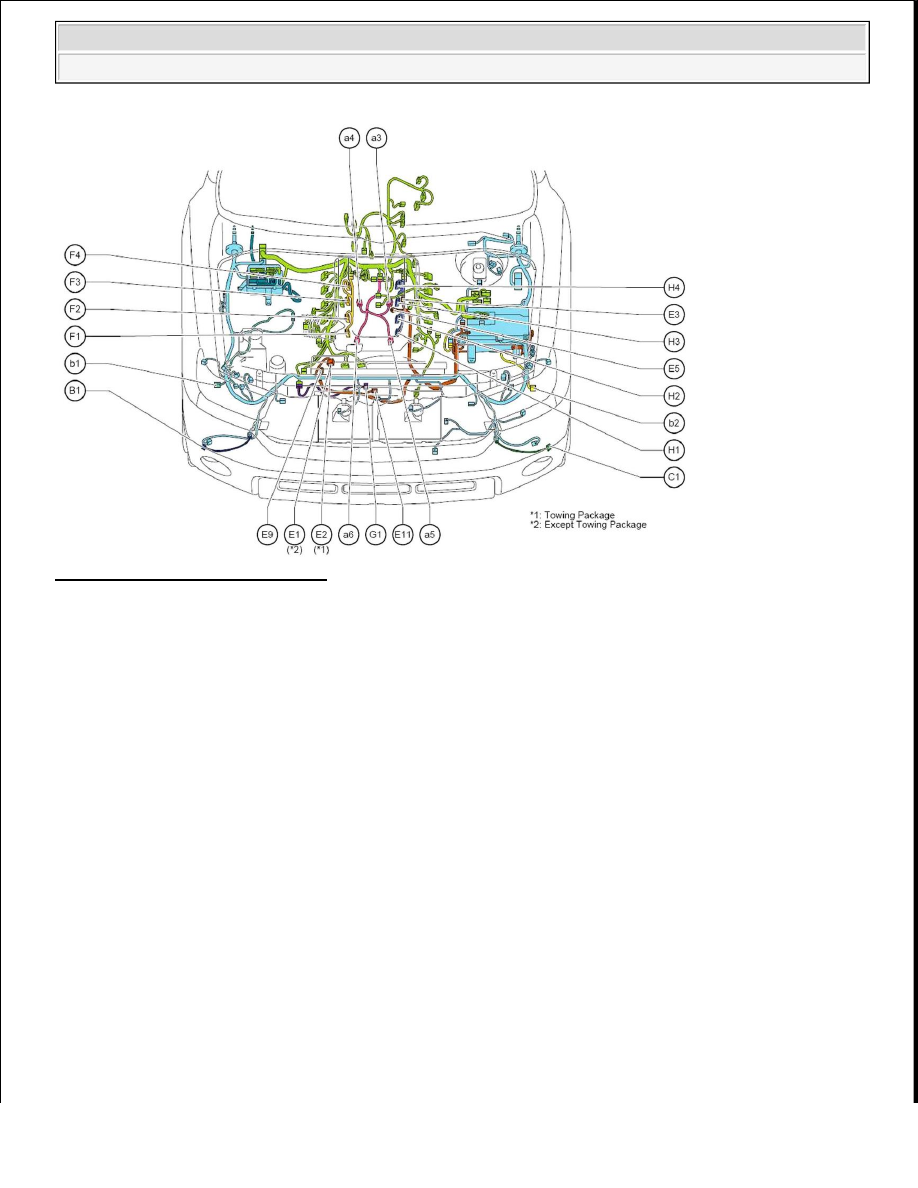

Fig. 9: Engine Compartment (5.7L)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TOYOTA Tundra

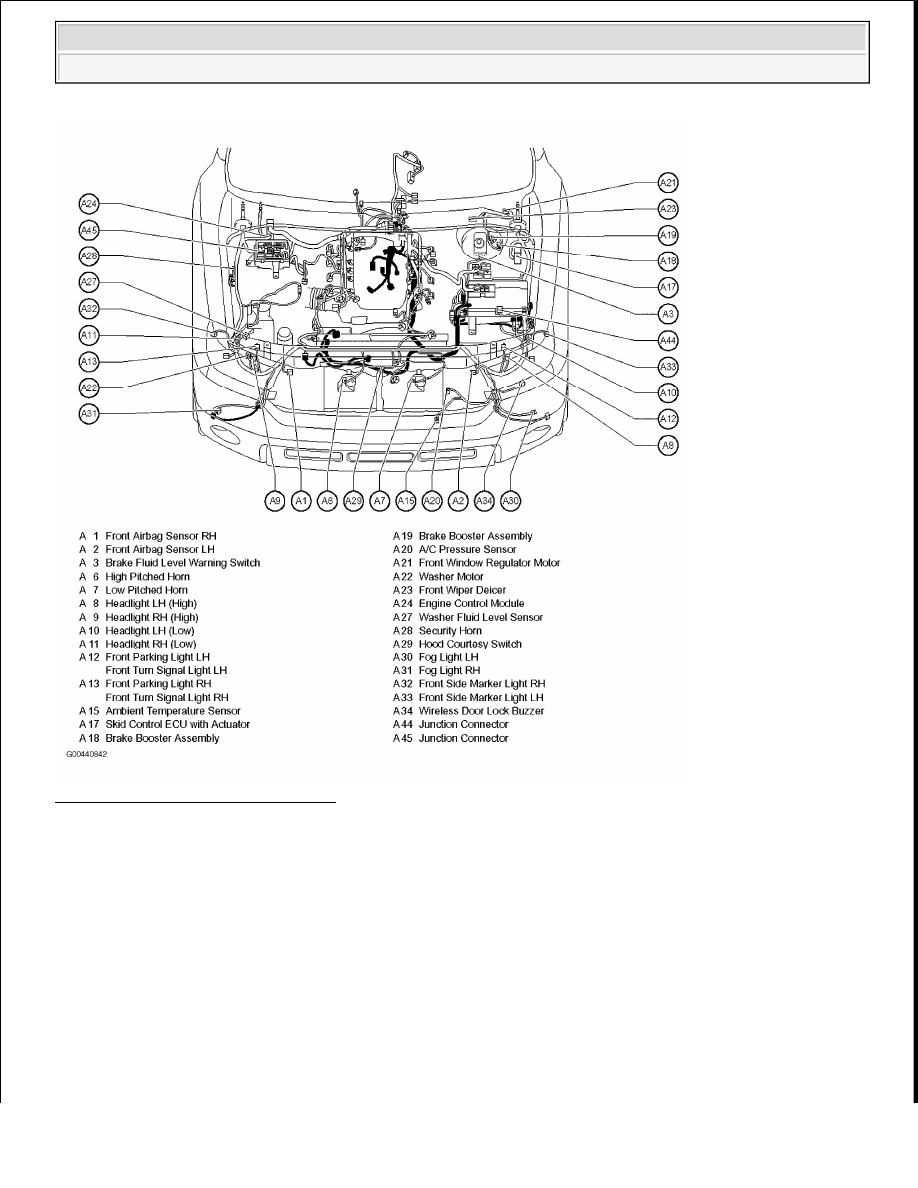

Fig. 10: Engine Compartment (5.7L)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TOYOTA Tundra

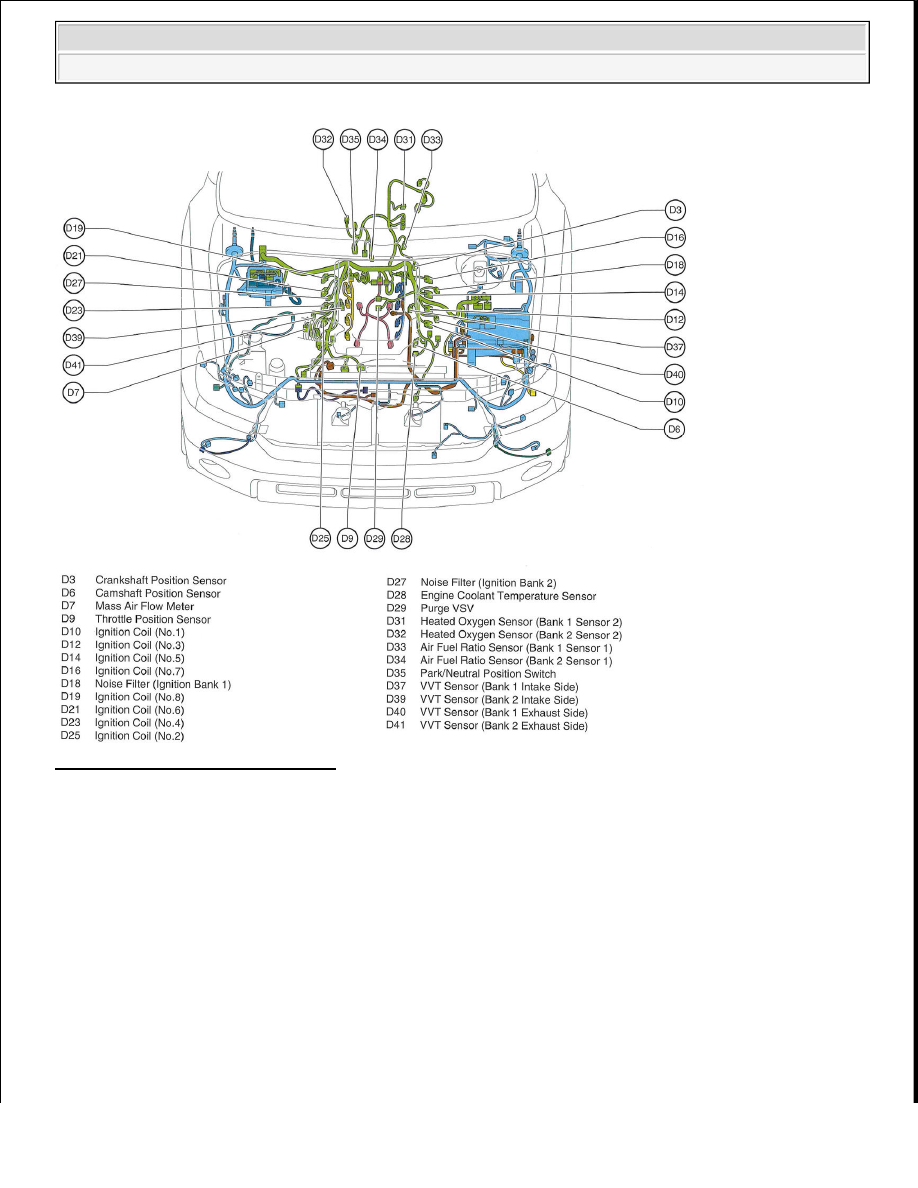

Fig. 11: Engine Compartment (5.7L)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TOYOTA Tundra

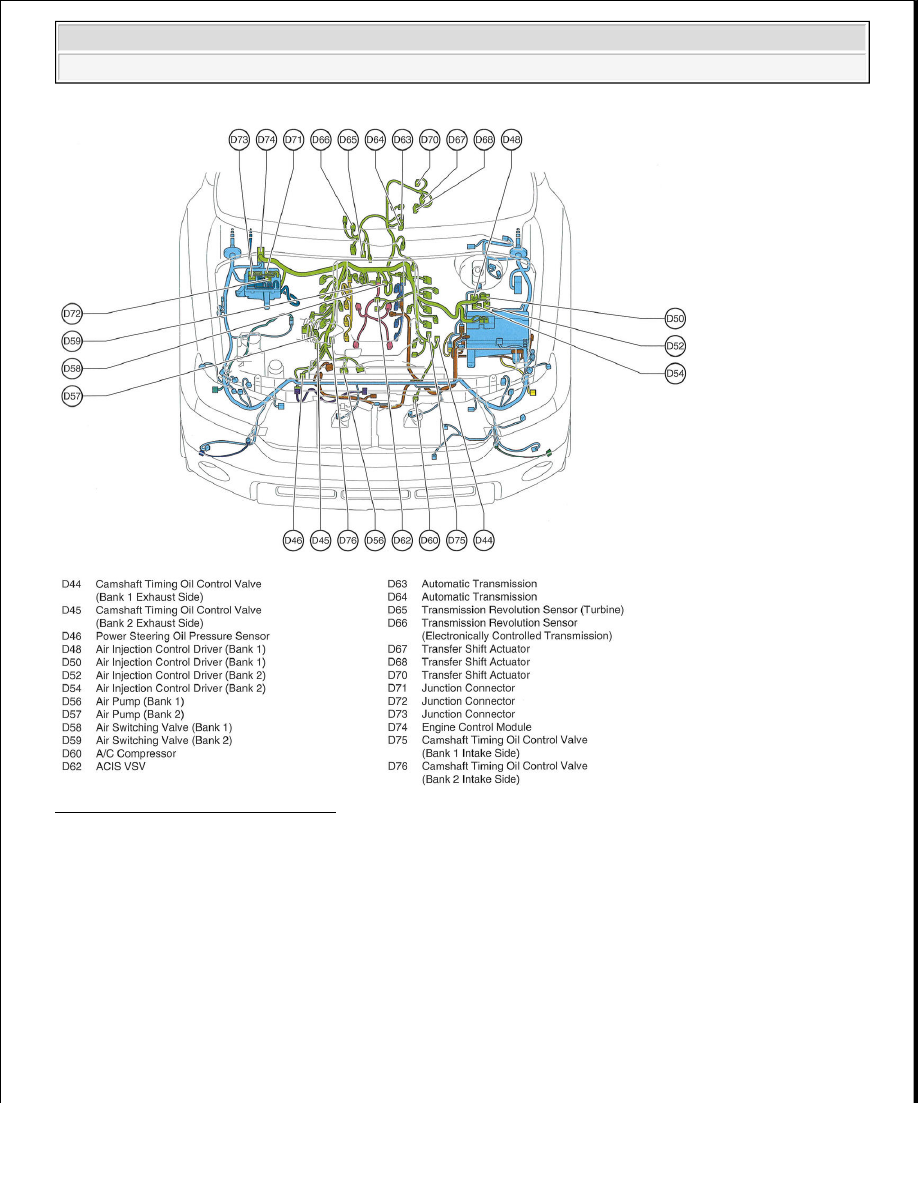

Fig. 12: Engine Compartment (4.7L)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TOYOTA Tundra
