GROUNDS

GROUNDS LOCATION

Under center console. See Fig. 40.

XR1 (Gray, 4 Pin)

In tailgate. See Fig. 44.

ZU1 (White, 6 Pin)

Driver's seat. See Fig. 46.

Component

Location

A1 (4.0L)

Left front of engine compartment. See Fig. 39.

A1 (4.7L)

Left front of engine compartment. See Fig. 37.

A1 (5.7L)

Left front of engine compartment. See Fig. 35.

A2 (4.0L)

Left front of engine compartment. See Fig. 39.

A2 (4.7L)

Left front of engine compartment. See Fig. 37.

A2 (5.7L)

Left side of engine compartment. See Fig. 35.

A3 (4.0L)

Right side of engine compartment. See Fig. 39.

A3 (4.7L)

Right side of engine compartment. See Fig. 37.

A3 (5.7L)

Right side of engine compartment. See Fig. 35.

A4 (4.0L)

Right side of engine compartment. See Fig. 39.

A4 (4.7L)

Right side of engine compartment. See Fig. 37.

A4 (5.7L)

Right side of engine compartment. See Fig. 35.

D1

Rear of engine compartment. See Fig. 35.

D2

Rear of engine compartment. See Fig. 35.

D3

Rear of engine compartment. See Fig. 35.

D4

Rear of engine compartment. See Fig. 37.

D5

Left side of engine. See Fig. 37.

D6

Rear of engine compartment. See Fig. 37.

D7

Right side of engine. See Fig. 37.

D8

Rear of engine compartment. See Fig. 39.

D9

Rear of engine compartment. See Fig. 39.

D10

Front of engine. See Fig. 39.

E1

Rear of engine compartment. See Fig. 37.

J1 (Column Shift)

Left side of dash. See Fig. 43.

J1 (Floor Shift)

Left kick panel. See Fig. 41.

J2 (Column Shift)

Center of dash. See Fig. 43.

J2 (Floor Shift)

Center of dash. See Fig. 41.

J3 (Column Shift)

Right kick panel. See Fig. 43.

J3 (Floor Shift)

Right kick panel. See Fig. 41.

J4

Left side of dash. See Fig. 41.

K1 (Column Shift)

Center of dash. See Fig. 43.

K1 (Floor Shift)

Center of dash. See Fig. 41.

K2 (Column Shift)

Under front passenger's seat. See Fig. 43.



2009 Toyota Tundra

2009 TOYOTA Tundra































COMPONENT LOCATION GRAPHICS

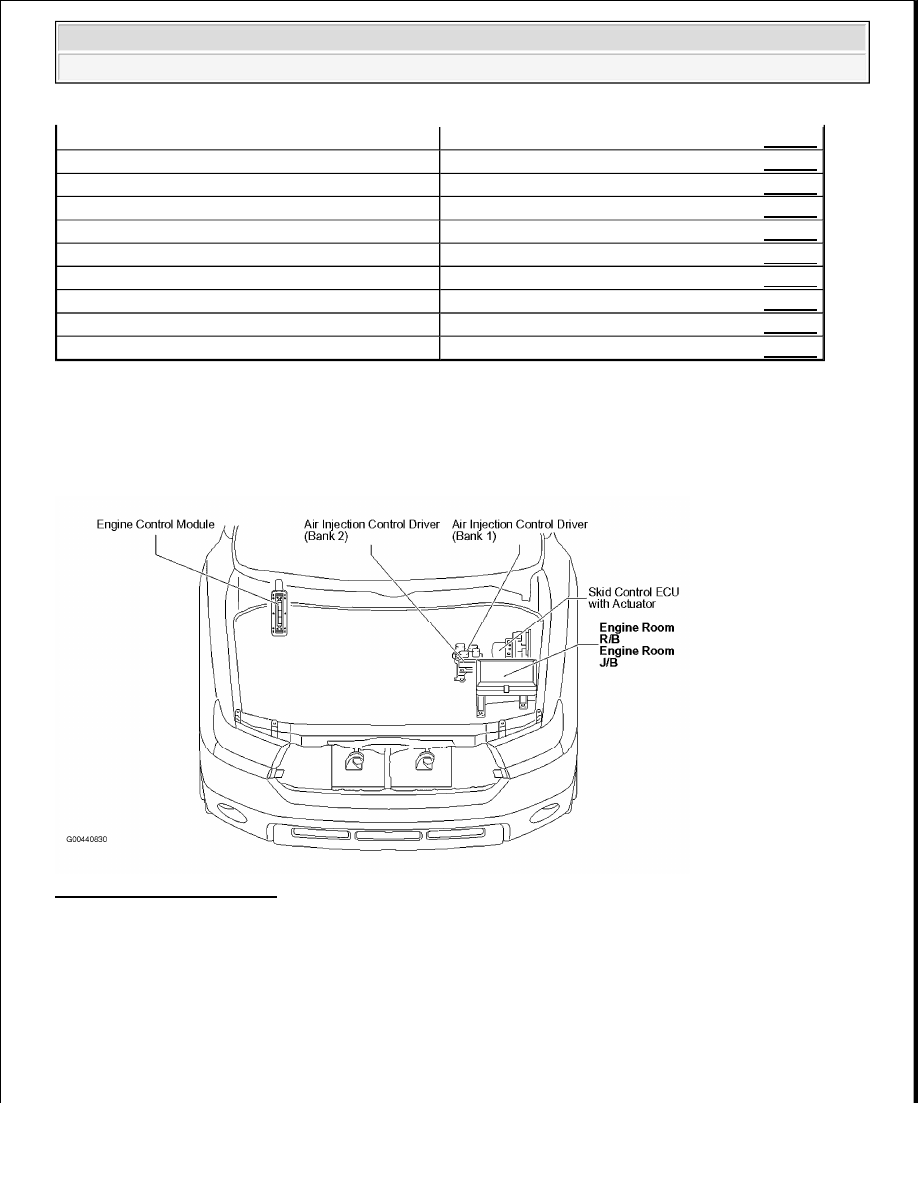

Fig. 1: Engine Compartment
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

K2 (Floor Shift)

Under front passenger's seat. See Fig. 41.

P1 (Double Cab)

Left "B" pillar. See Fig. 44.

P1 (Regular Cab)

Left "B" pillar. See Fig. 45.

P2

Left "B' pillar. See Fig. 45.

Q1 (Double Cab)

Right "B" pillar. See Fig. 44.

Q1 (Regular Cab)

Right "B" pillar. See Fig. 45.

Q2 (Double Cab)

Right "C" pillar. See Fig. 44.

Q2 (Regular Cab)

Right "B" pillar. See Fig. 45.

R1 (Double Cab)

Right rear of vehicle. See Fig. 44.

R1 (Regular Cab)

Tailgate. See Fig. 45.

NOTE:

Figures may show multiple component locations. Refer to appropriate table for
proper figure references.



2009 Toyota Tundra

2009 TOYOTA Tundra

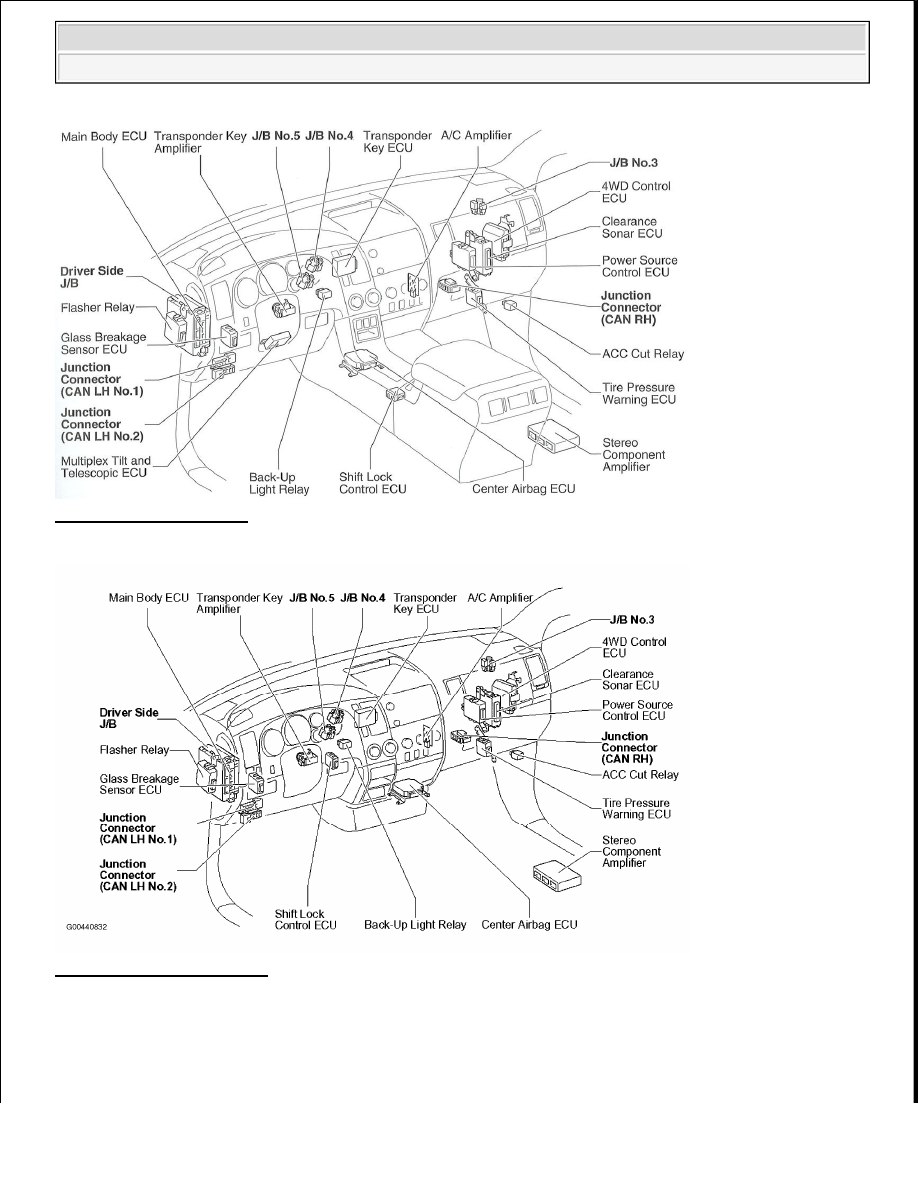

Fig. 2: Dash (Floor Shift)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 3: Dash (Column Shift)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TOYOTA Tundra

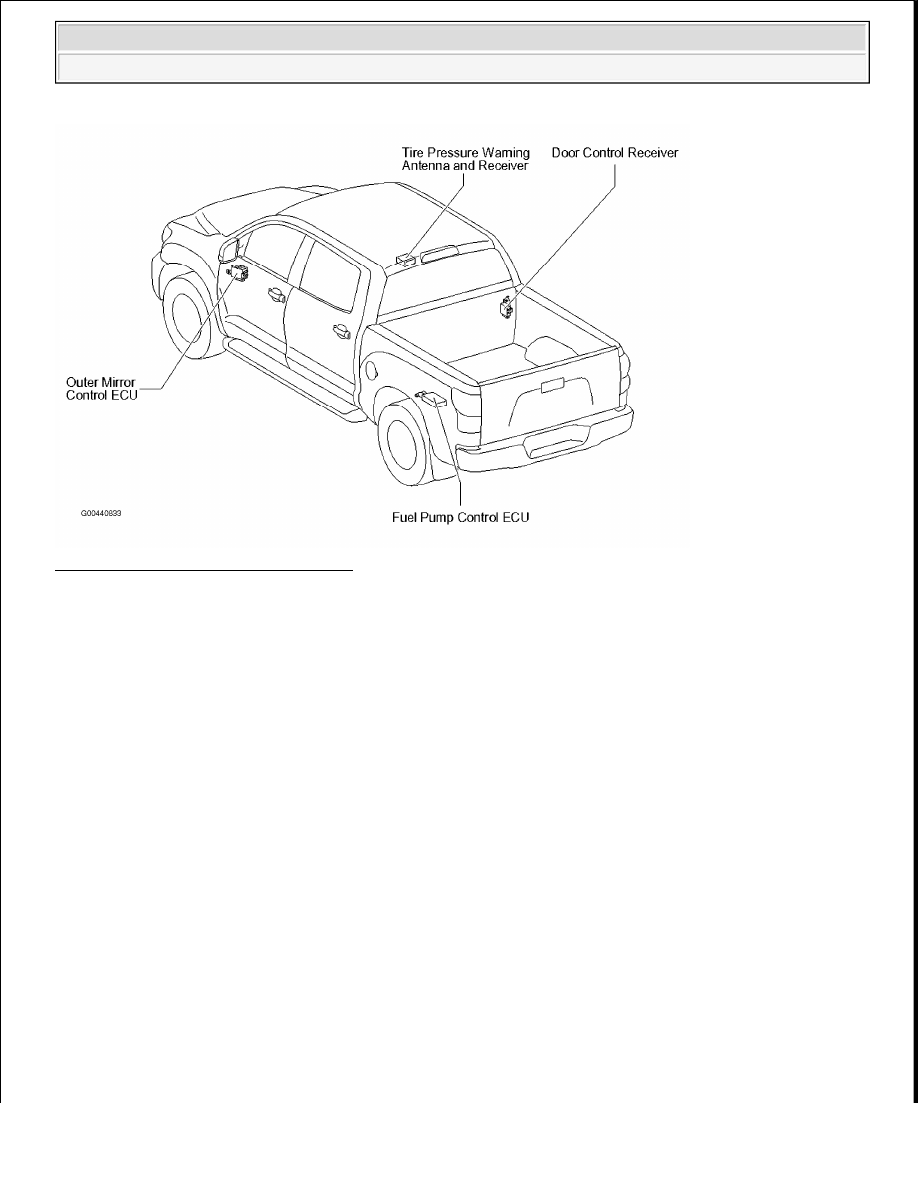

Fig. 4: Vehicle Overview (Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
