Torque:

for aluminum wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for steel wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

10. ADD DIFFERENTIAL OIL (See REPLACEMENT )

11. CHECK SPEED SENSOR SIGNAL

a. Check the speed sensor signal (see TEST MODE PROCEDURE ).

12. CHECK FOR DIFFERENTIAL OIL LEAK

13. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT

a. Inspect and adjust the front wheel alignment (see FRONT WHEEL ALIGNMENT ).



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra































2009 DRIVELINE/AXLES

Propeller Shaft - Tundra

PROPELLER SHAFT SYSTEM

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Propeller Shaft (for 2WD)

PROPELLER SHAFT SUSPECTED AREA REFERENCE

Propeller Shaft (for 4WD)

PROPELLER SHAFT SUSPECTED AREA REFERENCE

Front Propeller Shaft

Symptom

Suspected Area

Refer To

Noise

Center support bearing for 3 joint
type (worn)

PROPELLER SHAFT

ASSEMBLY (FOR 2WD)

Sleeve yoke spline (worn)

-

Spider bearing (worn or stuck)

PROPELLER SHAFT

ASSEMBLY (FOR 2WD)

Vibration

Sleeve yoke spline (stuck)

-

Propeller shaft (runout)

PROPELLER SHAFT

ASSEMBLY (FOR 2WD)

Propeller shaft (imbalance)

PROPELLER SHAFT

ASSEMBLY (FOR 2WD)

Symptom

Suspected Area

Refer To

Noise

Center support bearing for 3 joint
type (worn)

PROPELLER SHAFT

ASSEMBLY (FOR 4WD)

Sleeve yoke spline (worn)

-

Spider bearing (worn or stuck)

PROPELLER SHAFT

ASSEMBLY (FOR 4WD)

Sleeve yoke spline (stuck)

-

Vibration

Propeller shaft (runout)

PROPELLER SHAFT

ASSEMBLY (FOR 4WD)

Propeller shaft (imbalance)

PROPELLER SHAFT

ASSEMBLY (FOR 4WD)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra





2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra























































PROPELLER SHAFT SUSPECTED AREA REFERENCE

PROPELLER SHAFT ASSEMBLY (FOR 2WD)

COMPONENTS

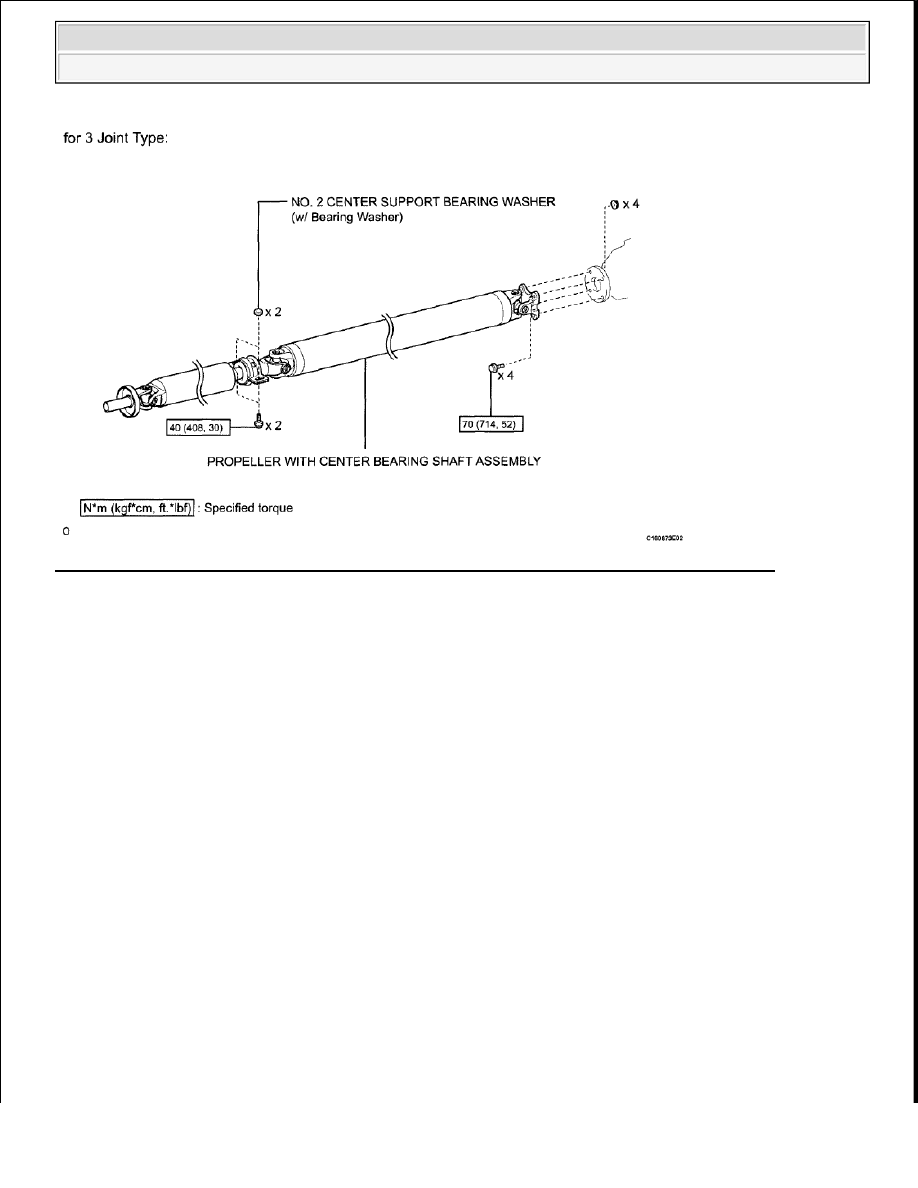

Fig. 1: Identifying Propeller Shaft Assembly Components With Torque Specification (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Symptom

Suspected Area

Refer To

Noise

Spider bearing (worn or stuck)

FRONT PROPELLER SHAFT

ASSEMBLY

Vibration

Propeller shaft (runout)

FRONT PROPELLER SHAFT

ASSEMBLY

Propeller shaft (imbalance)

FRONT PROPELLER SHAFT

ASSEMBLY



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra





























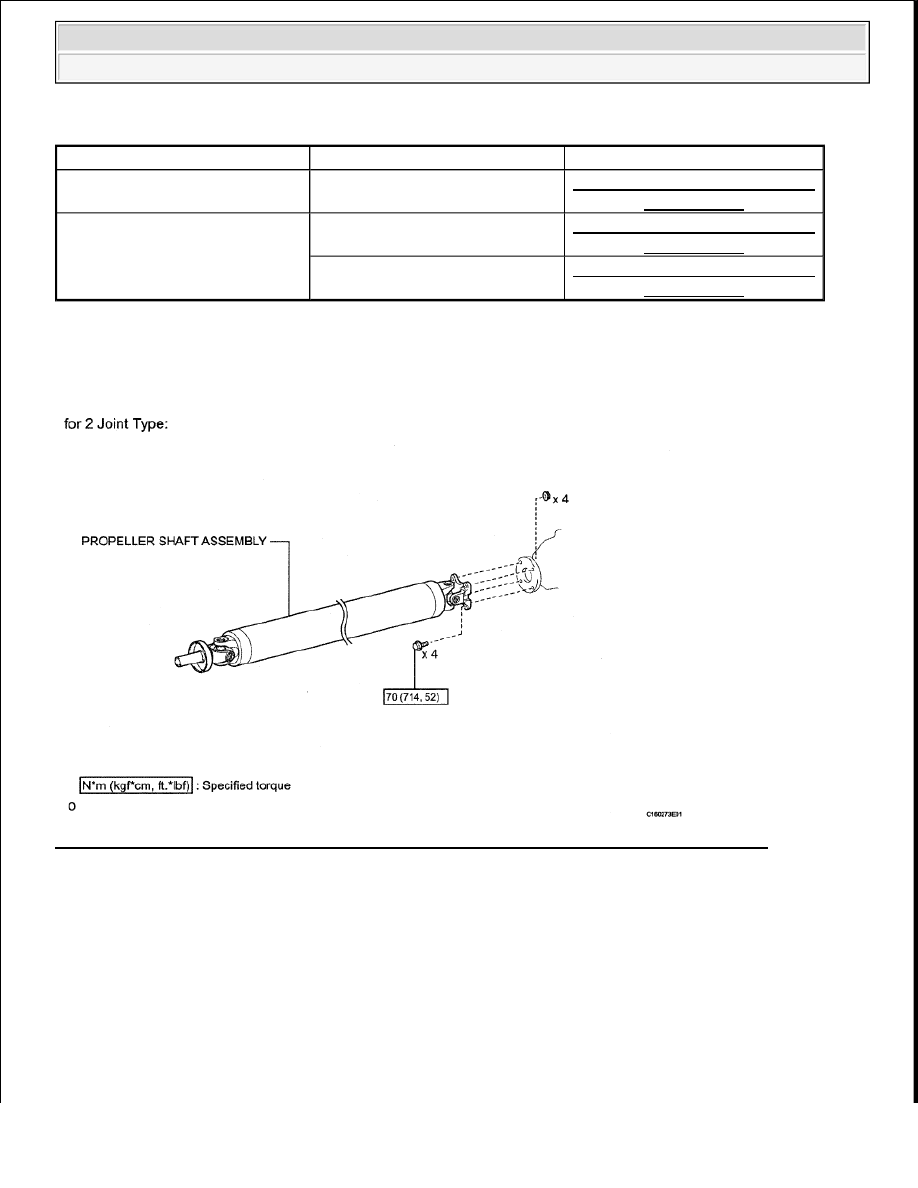

Fig. 2: Identifying Propeller Shaft Assembly Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra
