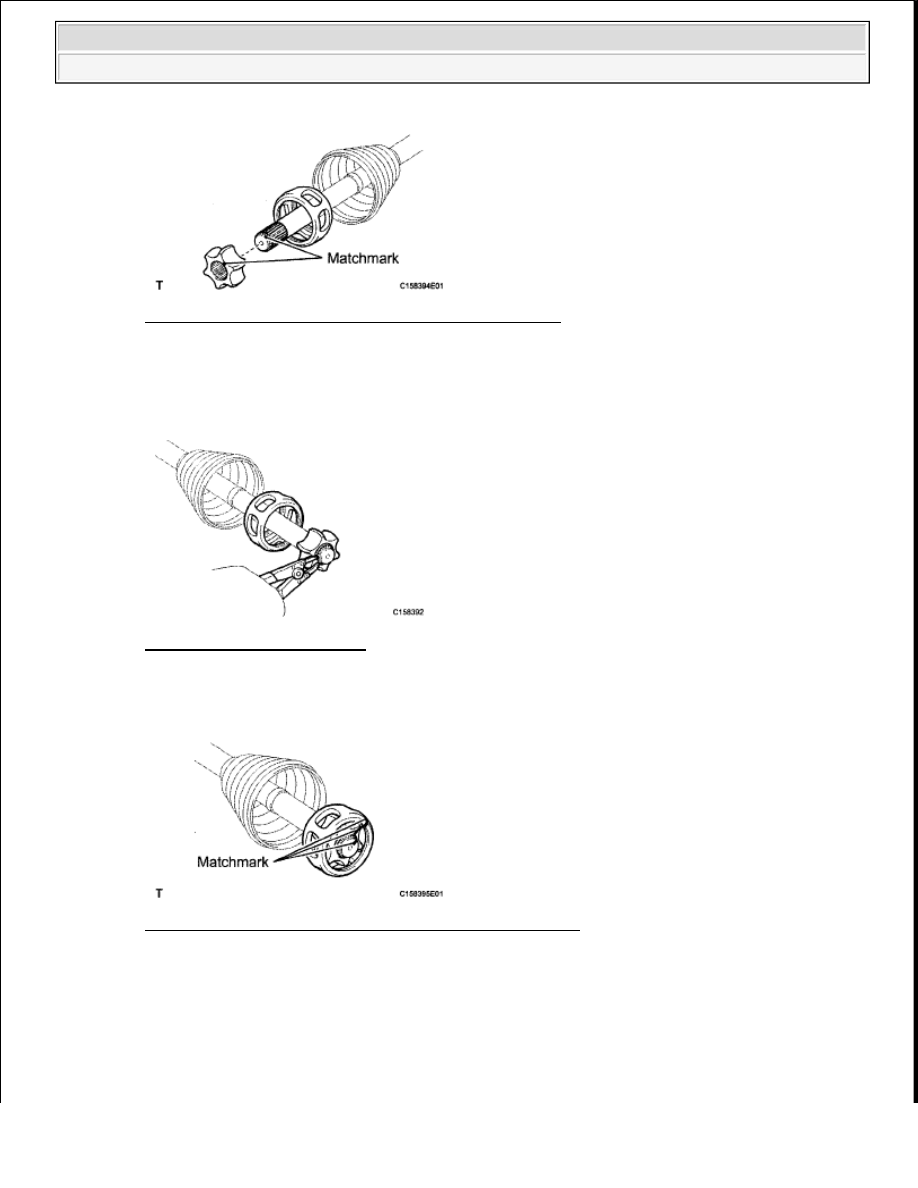

Fig. 18: Aligning Matchmarks Placed Before Removal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the inner race.

d. Using a snap ring expander, install a new snap ring.

Fig. 19: Installing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Align the matchmarks placed before removal, and install the cage to the inner race.

Fig. 20: Identifying Matchmarks Placed Before Removal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Install the 6 balls.

HINT:

Apply grease onto the balls to keep them from falling out.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra































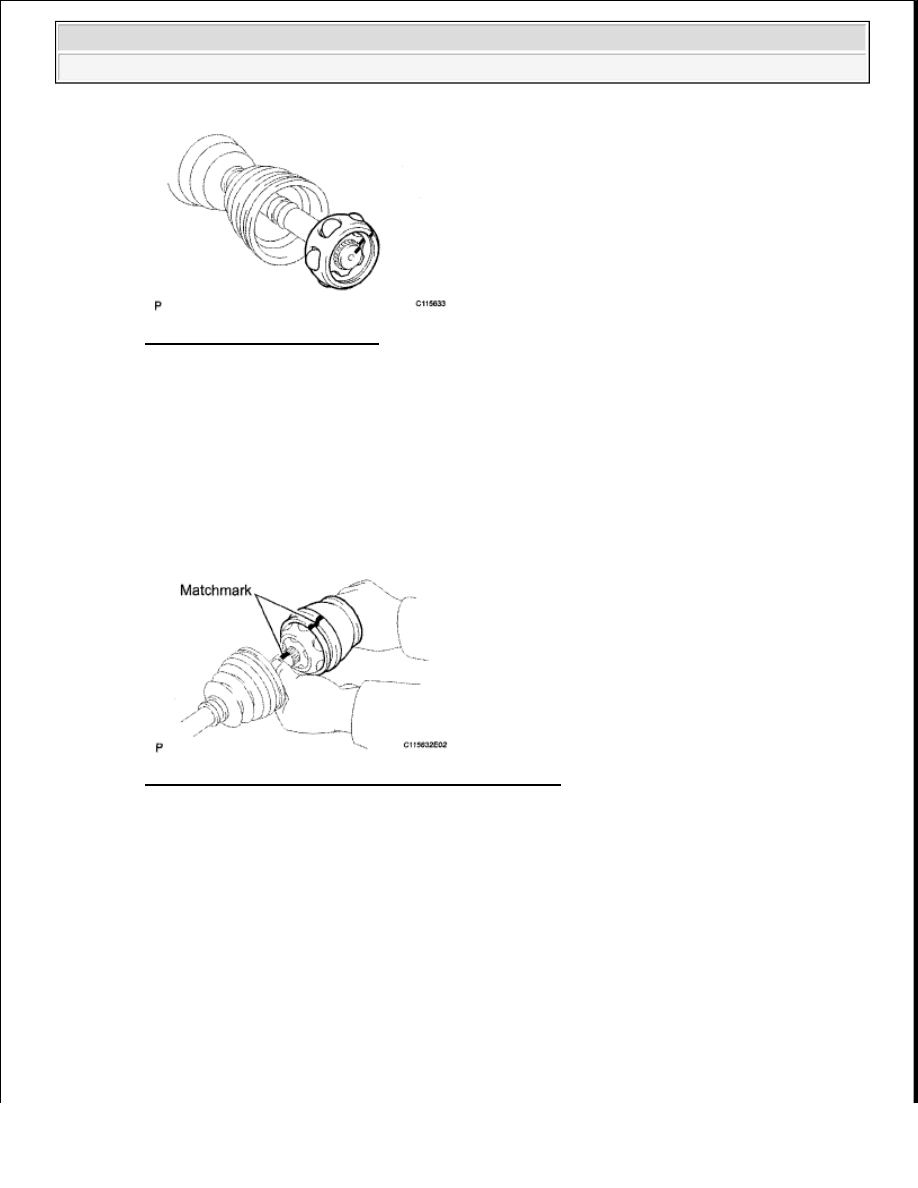

Fig. 21: Identifying Cage Balls
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Pack the inboard joint shaft and boot with grease in the boot kit.

Standard grease capacity:

380 to 400 g (13.3 to 14.1 oz.)

h. Align the matchmarks placed before removal, and install the inboard joint shaft to the outboard

joint shaft.

Fig. 22: Aligning Matchmarks Placed Before Removal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Install a new snap ring.

j. Temporarily install the boot to the inboard joint shaft.

HINT:

Make sure that the boot is on the shaft groove.

k. Check that the 2 boots are not stretched or contracted when the drive shaft is at standard length.

Standard drive shaft length (A):

625.8 mm (2.05 ft.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra































If the boots are stretched or contracted, correct them.

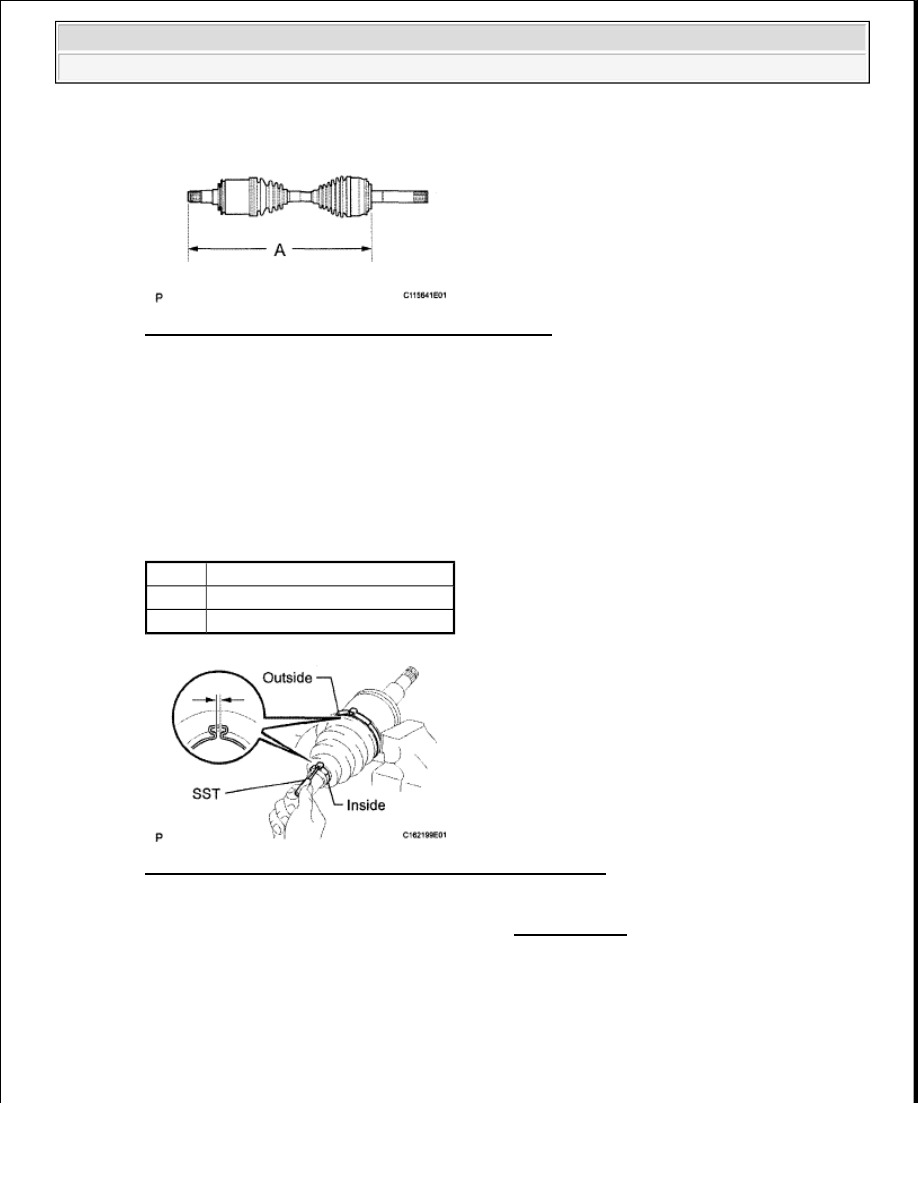

Fig. 23: Identifying Standard Drive Shaft Length (A)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l. Install the inboard joint boot clamps in the same manner as the outboard side.

HINT:

Adjust the clearance of the inboard joint boot clamps.

Standard clearance

STANDARD DRIVE SHAFT CLEARANCE

Fig. 24: Adjusting Clearance Of Inboard Joint Boot Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSPECT FRONT DRIVE SHAFT ASSEMBLY (see INSPECTION )

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

Clamp

Specified Condition

Inside 2.8 to 3.8 mm (0.110 to 0.150 in.)

Outside 3.0 to 4.0 mm (0.118 to 0.158 in.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra

































A bolt without a torque specification is shown in the standard bolt chart (see INTEGRATION
CONTROL AND PANEL (FOR COLUMN SHIFT TYPE) ).

1. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH (for Front Differential Side)

a. Install a new snap ring to the inboard joint shaft.

b. Coat the spline of the inboard joint shaft assembly with gear oil.

c. Align the shaft splines and install the drive shaft with a brass bar and hammer.

HINT:

Whether the inboard joint shaft is in contact with the pinion shaft or not can be confirmed from the
sound or feeling when driving it.

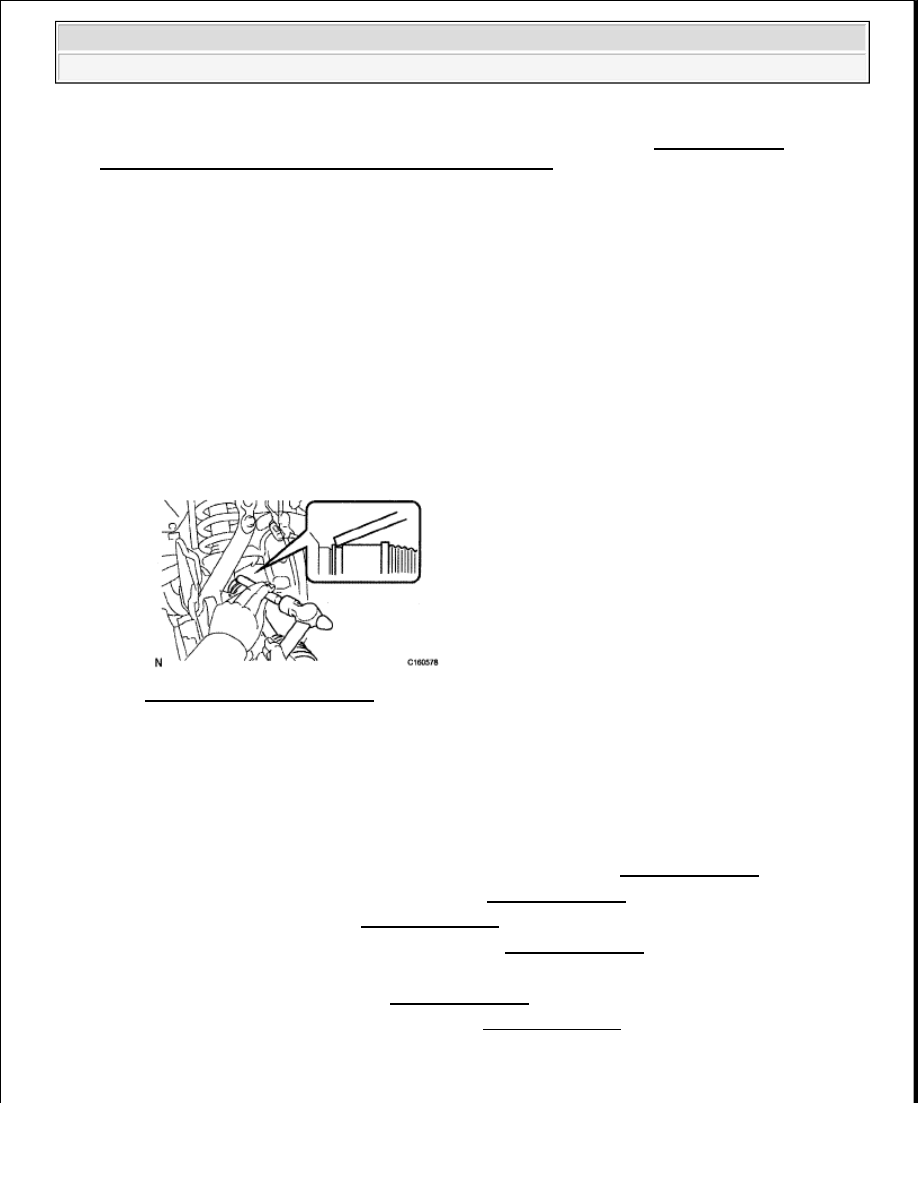

Fig. 25: Installing Drive Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH (for Axle Hub Side)

a. Install the drive shaft to the steering knuckle.

3. CONNECT FRONT LOWER BALL JOINT ATTACHMENT (See INSTALLATION )

4. INSTALL TIE ROD END SUB-ASSEMBLY (See INSTALLATION )

5. INSTALL AXLE HUB NUT (See INSTALLATION )

6. INSTALL FRONT AXLE HUB GREASE CAP (See INSTALLATION )

7. INSTALL FRONT SPEED SENSOR LH

a. Install the front speed sensor (see INSTALLATION ).

8. INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

9. INSTALL FRONT WHEEL

a. Install the front wheels.

NOTE:



Set the snap ring with the opening side facing downward.



Be careful not to damage the oil seal.

NOTE:

Be careful not to damage the oil seal, boots and dust seal.
