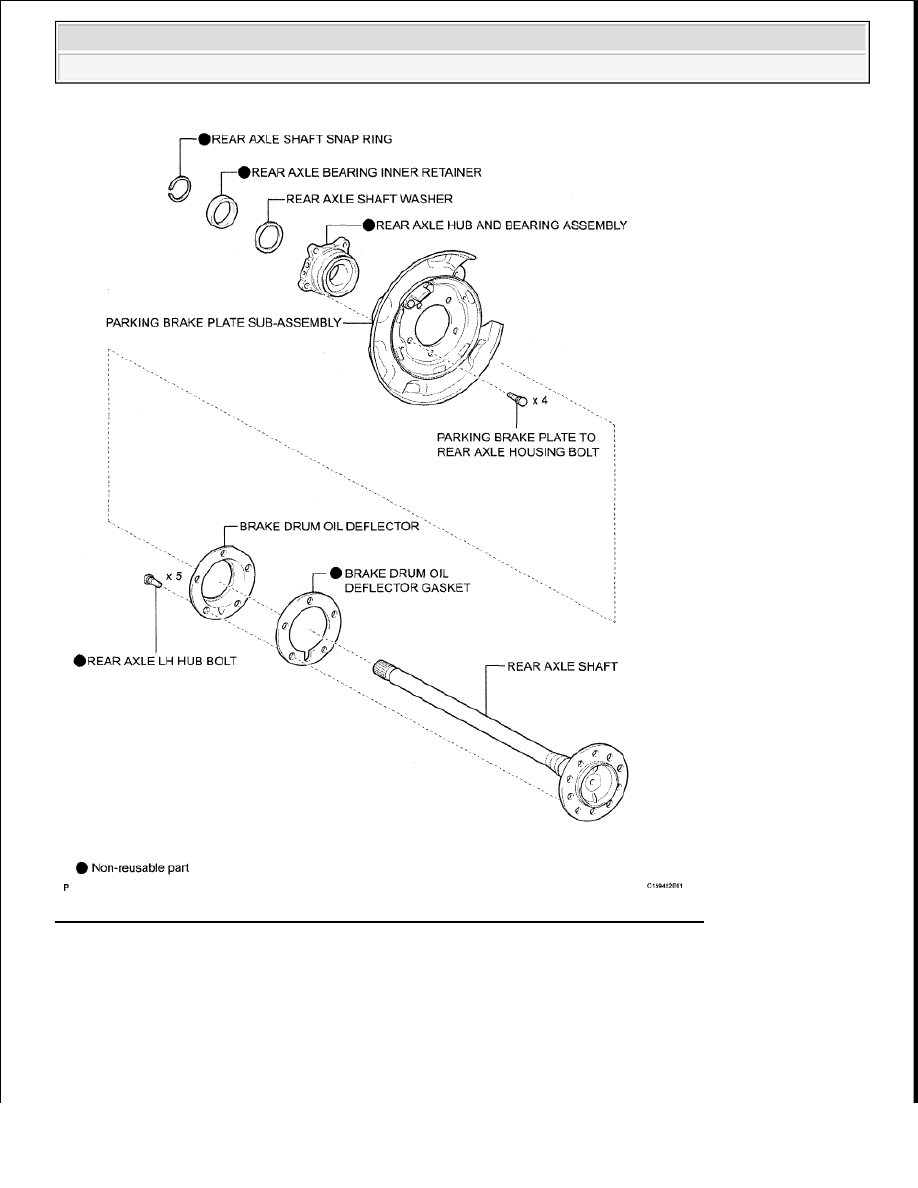

Fig. 41: Identifying Rear Axle Shaft Components With Torque Specification (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































1. REMOVE REAR WHEEL LH

2. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (See COMPONENTS )

3. REMOVE REAR DISC LH (See REMOVAL )

4. INSPECT REAR AXLE HUB BEARING LOOSENESS

a. Using a dial indicator, measure for looseness near the center of the axle hub.

Maximum looseness:

0.05 mm (0.00197 in.)

If the looseness exceeds the maximum, replace the axle hub.

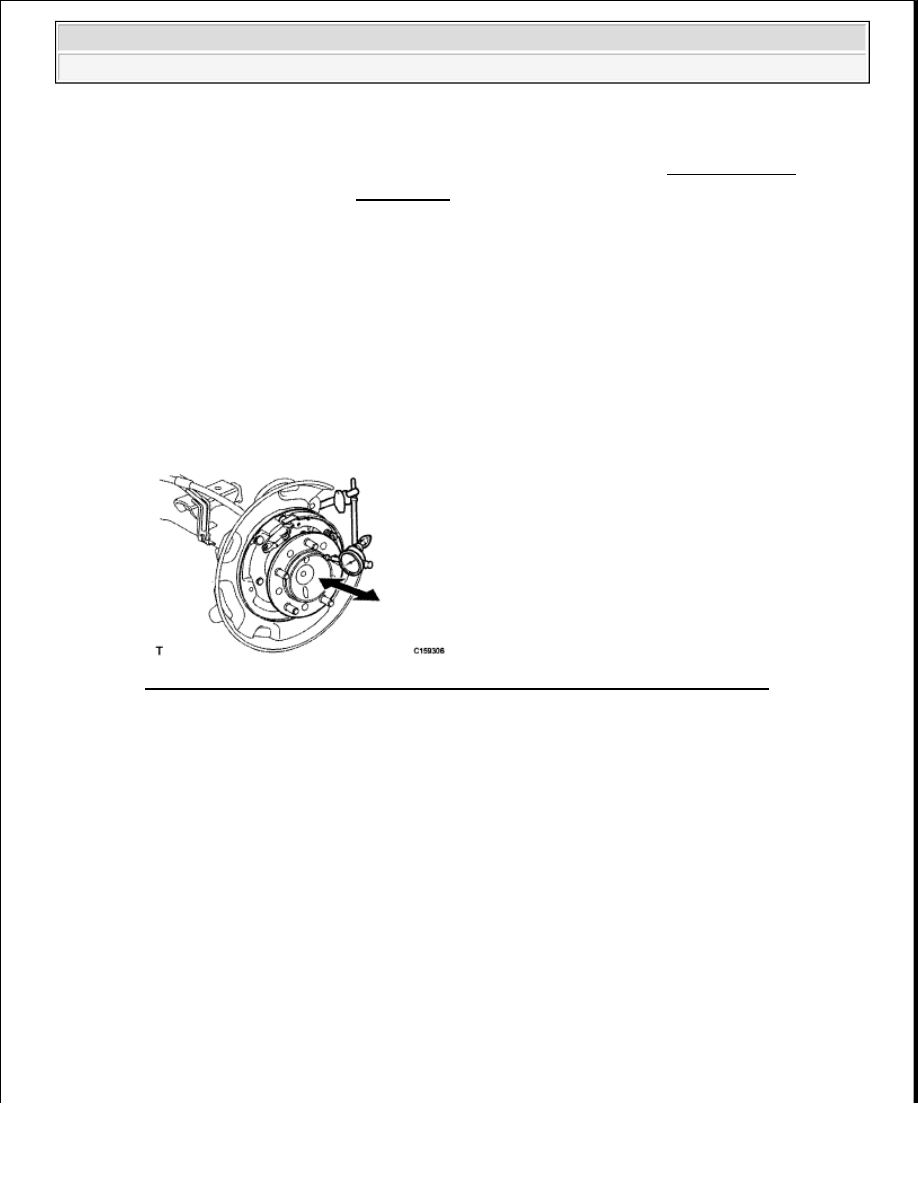

Fig. 42: Measuring For Looseness Near Center Of Axle Hub Using Dial Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSPECT REAR AXLE HUB RUNOUT

a. Using a dial indicator, measure for runout on the surface of the axle hub outside the hub bolt.

Maximum runout:

0.05 mm (0.00197 in.)

If the runout exceeds the maximum, replace the axle hub.

NOTE:

Ensure that the dial indicator is set at a right angle to the
measurement surface.

NOTE:

Ensure that the dial indicator is set at a right angle to the
measurement surface.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































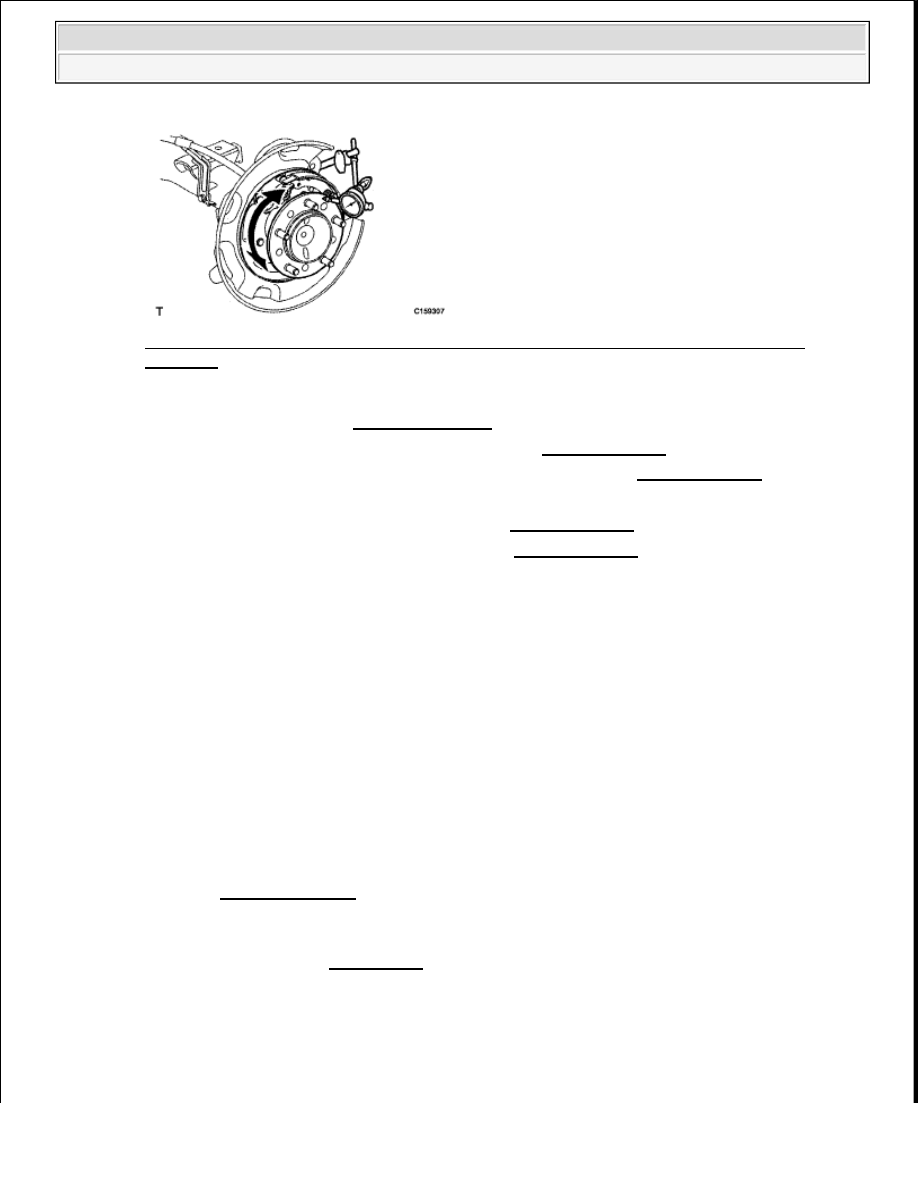

Fig. 43: Measuring For Runout On Surface Of Axle Hub Outside Hub Bolt Using Dial
Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL REAR DISC LH (See INSTALLATION )

7. ADJUST PARKING BRAKE SHOE CLEARANCE (See REASSEMBLY )

8. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (See REASSEMBLY )

9. INSTALL REAR WHEEL LH

10. CHECK PARKING BRAKE PEDAL TRAVEL (See ADJUSTMENT )

11. ADJUST PARKING BRAKE PEDAL TRAVEL (See ADJUSTMENT )

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE REAR WHEEL LH

3. DRAIN BRAKE FLUID (See REMOVAL )

4. DISCONNECT REAR BRAKE FLEXIBLE HOSE

a. Disconnect the brake tube from the flexible hose with SST while holding the flexible hose with a

wrench.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































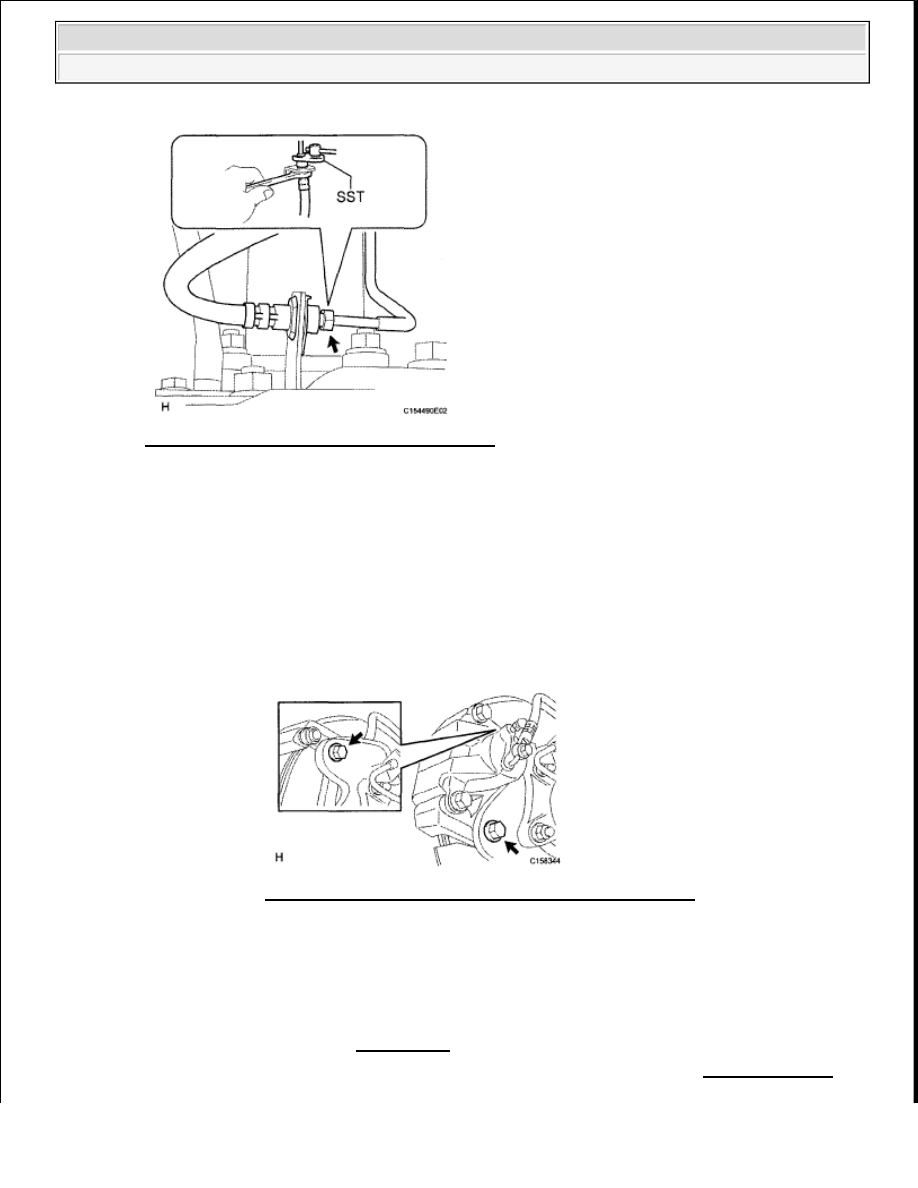

Fig. 44: Identifying Rear Brake Flexible Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the clip.

5. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

a. Remove the 2 bolts and disconnect rear disc brake cylinder.

6. REMOVE REAR DISC LH (See REMOVAL )

7. REMOVE PARKING BRAKE SHOE RETURN TENSION SPRING LH (See COMPONENTS )

NOTE:



Do not bend or damage the brake tube.



Do not allow any foreign matter such as dirt and dust to enter
the brake tube from the connecting point.

NOTE:

Fig. 45: Identifying Rear Disc Brake Cylinder Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Do not twist or bend the flexible hose.



Do not disconnect the flexible hose from the disc brake
cylinder.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra
