Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE REAR WHEEL LH

2. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (See COMPONENTS )

3. REMOVE REAR DISC LH (See REMOVAL )

4. REMOVE PARKING BRAKE SHOE RETURN TENSION SPRING LH (See COMPONENTS )

5. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH (See COMPONENTS )

6. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH (See COMPONENTS )

7. REMOVE PARKING BRAKE SHOE LEVER SUB-ASSEMBLY LH (See DISASSEMBLY )

8. REMOVE REAR AXLE LH HUB BOLT

a. Using SST and a screwdriver or equivalent to hold the axle hub, remove the hub bolt.

SST 09650-17011

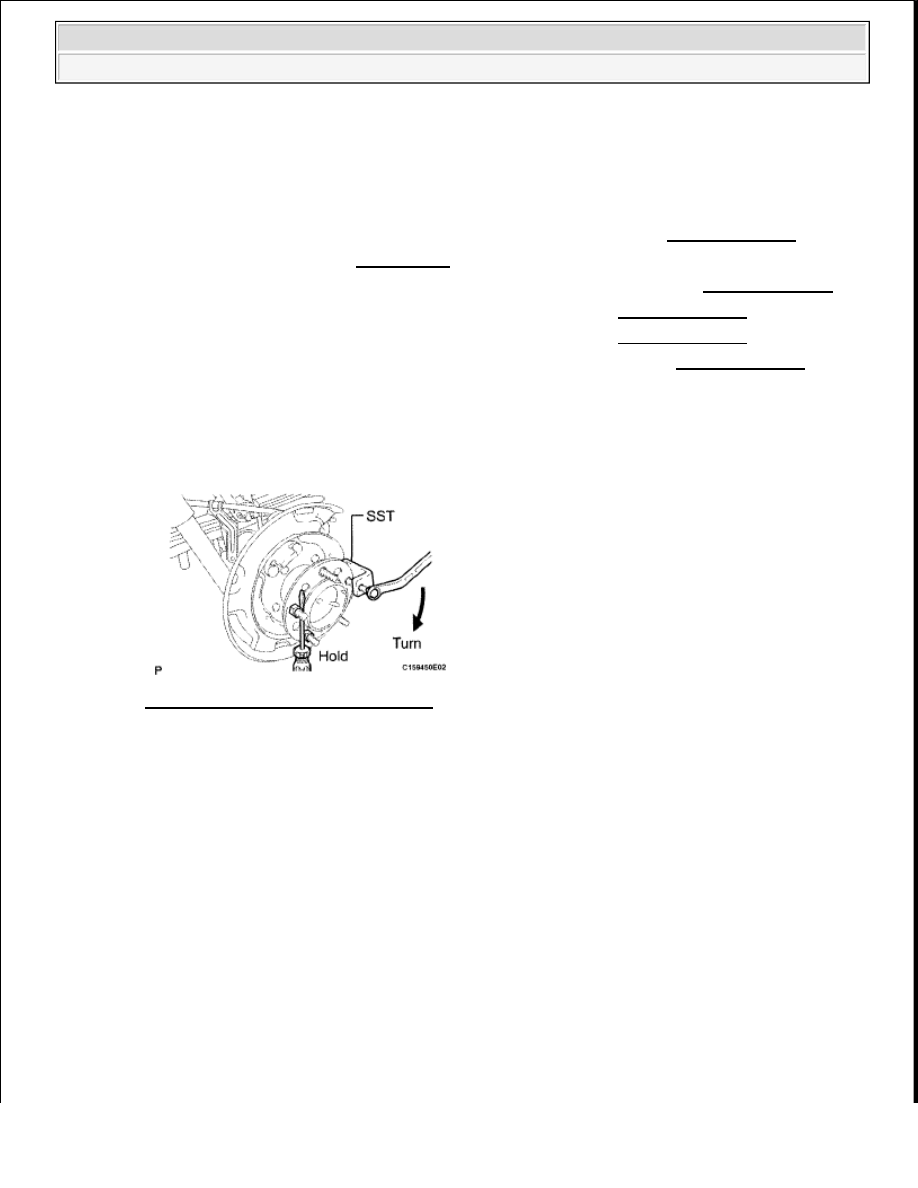

Fig. 37: Holding Axle Hub Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL REAR AXLE LH HUB BOLT

a. Temporarily install a washer and hub nut to a new hub bolt as shown in the illustration.

b. Using a screwdriver or equivalent to hold the hub, turn the hub nut until the bottom surface of the

hub bolt head touches the axle hub.

NOTE:

Install hub nuts to prevent damage to the hub bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































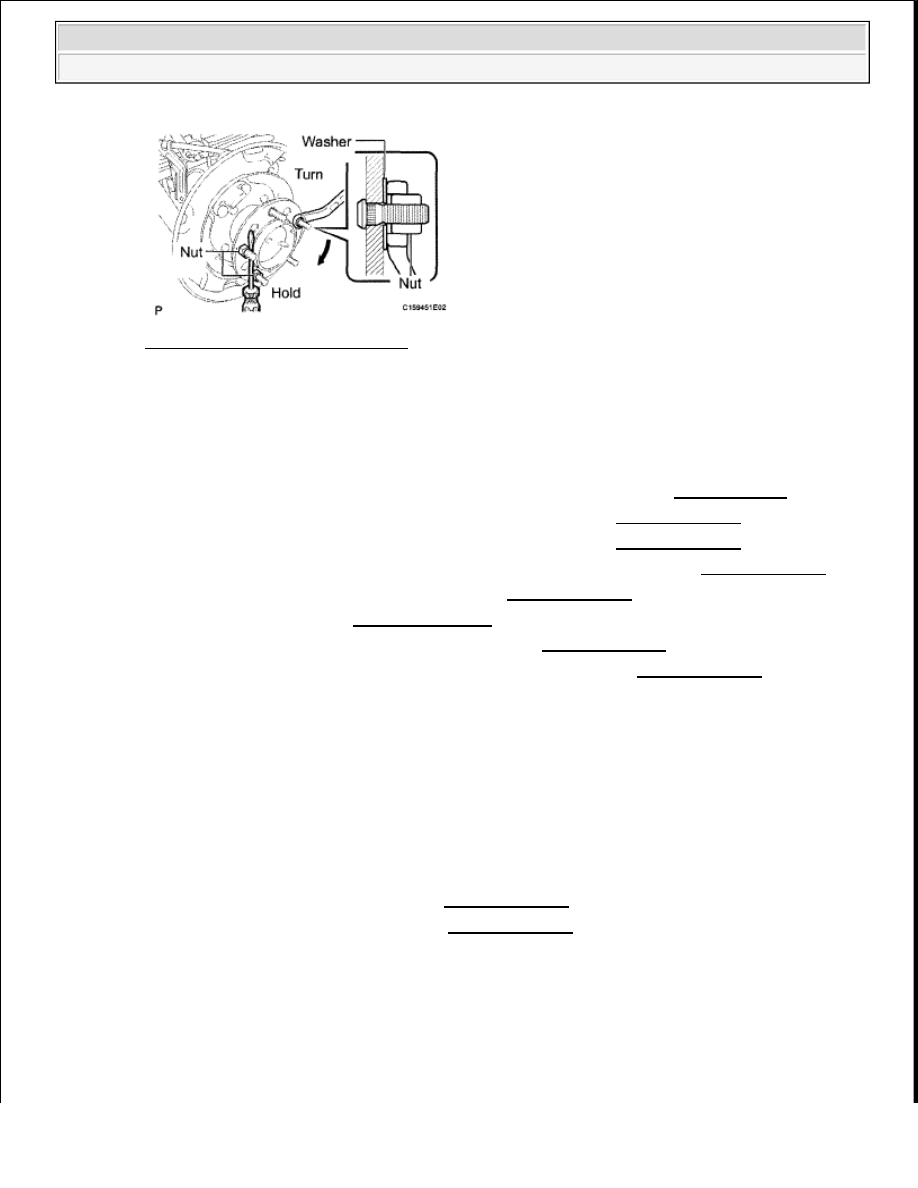

Fig. 38: Removing Axle Hub Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the washer and hub nut.

10. INSTALL PARKING BRAKE SHOE LEVER SUB-ASSEMBLY LH (See INSPECTION )

11. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH (See REASSEMBLY )

12. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH (See REASSEMBLY )

13. INSTALL PARKING BRAKE SHOE RETURN TENSION SPRING LH (See REASSEMBLY )

14. CHECK PARKING BRAKE INSTALLATION (See REASSEMBLY )

15. INSTALL REAR DISC LH (See INSTALLATION )

16. ADJUST PARKING BRAKE SHOE CLEARANCE (See REASSEMBLY )

17. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (See REASSEMBLY )

18. INSTALL REAR WHEEL LH

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

19. CHECK PARKING BRAKE TRAVEL (See ADJUSTMENT )

20. ADJUST PARKING BRAKE TRAVEL (See ADJUSTMENT )

REAR AXLE SHAFT

COMPONENTS

NOTE:

Do not damage the threads of the hub bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra

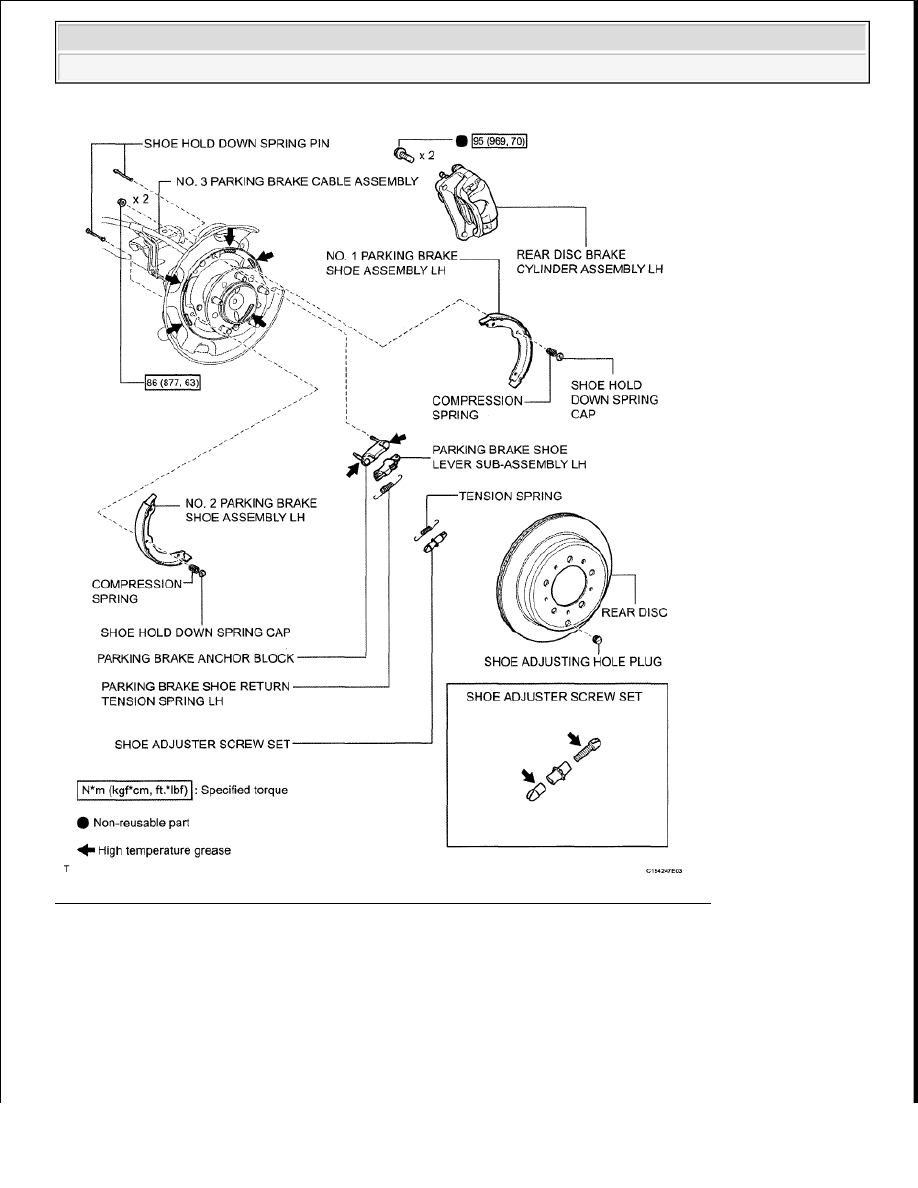

Fig. 39: Identifying Rear Axle Shaft Components With Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra

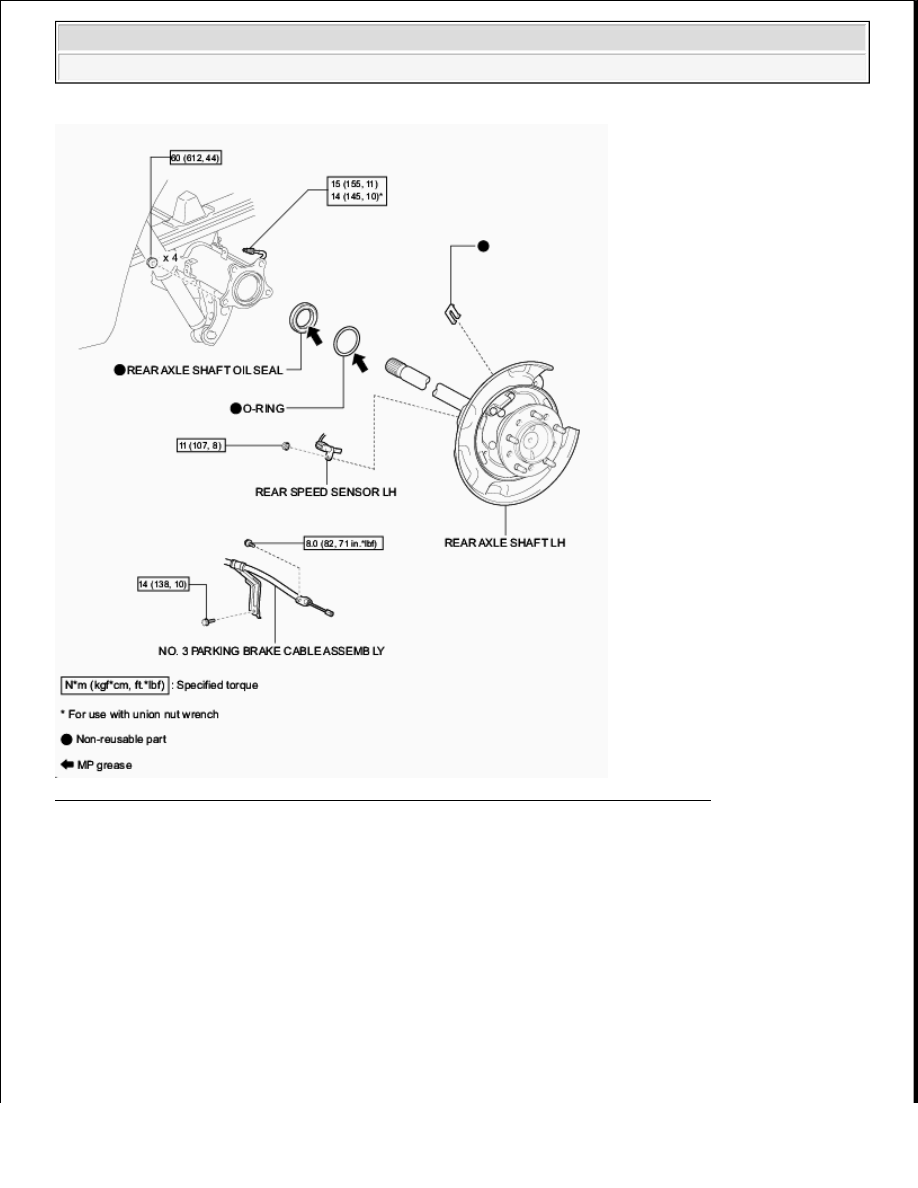

Fig. 40: Identifying Rear Axle Shaft Components With Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
