a. SPIRAL CABLE

1. The steering wheel must be fitted correctly to the steering column with the spiral cable at the

neutral position, as cable disconnection and other problems may occur. Refer to the

are equipped with a backup power source. If work is
started within 90 seconds of turning the ignition switch
OFF and disconnecting the cable from the negative (-)
battery terminal, SRS parts may deploy.)



Do not expose SRS parts directly to hot air or flames.

NOTE:



Malfunction symptoms of SRS parts are difficult to confirm.
DTCs are the most important source of information when
troubleshooting. During troubleshooting, always confirm DTCs
before disconnecting the cable from the negative (-) battery
terminal.



For minor collisions where SRS parts do not deploy, always
inspect the SRS parts.



Before performing repairs, remove airbag sensors as necessary
if any kind of impact is likely to occur to an airbag sensor
during repairs.



Never use SRS parts from another vehicle. When replacing SRS
parts, replace them with new ones.



Never disassemble or attempt to repair SRS parts.



If an SRS part has been dropped, or if there are any cracks,
dents or other defects in the case, bracket or connector, replace
the SRS part with a new one.



Use an ohmmeter/voltmeter with high impedance (10 kohms/V
minimum) for troubleshooting the electrical circuits.



Information labels are attached to the periphery of SRS parts.
Follow the cautions and instructions on the labels.



After work on SRS parts is completed, perform the SRS warning
light check.



When the cable is disconnected from the negative (-) battery
terminal, the memory settings of each system will be cleared.
Because of this, be sure to write down the settings of each
system before starting work. When work is finished, reset the
settings of each system as before. Never use a backup power
supply from outside the vehicle to avoid erasing the memory in
a system.



An airbag or pretensioner may be activated by static electricity.
To prevent this, be sure to touch a metal surface with bare
hands to discharge static electricity before performing this
procedure.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































information about correct installation of the steering wheel.

b. AIRBAG ASSEMBLY

1. Airbag assembly with pad:

Always place a removed or new airbag assembly with the pad surface facing upward. Placing
the airbag assembly with the airbag inflation direction facing downward could cause a
serious accident if the airbag inflates. Also, do not place anything on top of the airbag
assembly.

2. Never measure the resistance of the airbag squib. This may cause the airbag to inflate, which

could cause a serious injury.

3. Grease or detergents of any kind should not be applied to the airbag assembly.

4. Store the airbag assembly in an area where the ambient temperature is below 93°C (200°F),

the humidity is not high and there is no electrical noise.

5. When using electric welding anywhere on the vehicle, disconnect the center airbag sensor

connectors. These connectors contain shorting springs. This feature reduces the possibility of
the airbag deploying due to currents entering the squib wiring.

6. When disposing of the vehicle or the airbag assembly by itself, the airbag should be deployed

using SST before disposal. Activate the airbag in a safe place away from electrical noise.

c. SEAT OUTER BELT ASSEMBLY WITH PRETENSIONER

1. Never measure the resistance of the seat outer belt. This may cause the pretensioner of the

seat outer belt to activate, which could cause a serious injury.

2. Never install the seat outer belt on another vehicle.

3. Store the seat outer belt in an area where the ambient temperature is below 80°C (176°F), the

humidity is not high and there is no electrical noise.

4. When using electric welding anywhere on the vehicle, disconnect the center airbag sensor

connectors (2 pins). These connectors contain shorting springs. This feature reduces the
possibility of the pretensioner deploying due to currents entering the squib wiring.

5. When disposing of a vehicle or the seat outer belt by itself, the pretensioner should be

activated before disposal. Activate the pretensioner in a safe place away from electrical
noise.

6. As the seat outer belt is hot after the pretensioner is activated, allow some time for it to cool

down sufficiently before disposal. Never apply water to try to cool down the seat outer belt.

7. Grease, detergents, oil or water should not be applied to the seat outer belt.

d. AIRBAG SENSOR ASSEMBLY

1. Never reuse an airbag sensor assembly that has been involved in a collision where the SRS

has deployed.

2. The connectors to the airbag sensor assembly should be connected or disconnected with the

sensor placed on the floor. If the connectors are connected or disconnected while the airbag
sensor assembly is not placed on the floor, the SRS may activate.

3. Work must be started at least 90 seconds after the ignition switch is turned OFF and the cable

is disconnected from the negative (-) battery terminal, even if only loosening the set bolts of
the airbag sensor assembly.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































e. WIRE HARNESS AND CONNECTOR

1. The SRS wire harness is integrated with the instrument panel wire harness assembly. All the

connectors in the system are yellow. If the SRS wire harness becomes disconnected or the
connector becomes broken, repair or replace it.

3. ELECTRONIC CONTROL

a. REMOVAL AND INSTALLATION OF BATTERY TERMINAL

1. Before performing electronic work, disconnect the cable from the negative (-) battery

terminal to prevent component and wire damage caused by accidental snort circuits.

2. When disconnecting the cable, turn the ignition switch OFF and headlight dimmer switch

OFF and loosen the cable nut completely. Perform these operations without twisting or
prying the cable. Then disconnect the cable.

3. Clock settings, radio settings, audio system memory, DTCs and other data are erased when

the cable is disconnected from the negative (-) battery terminal. Write down any necessary
data before disconnecting the cable.

4. Certain systems need to be initialized after disconnecting and reconnecting the cable from the

negative (-) battery terminal.

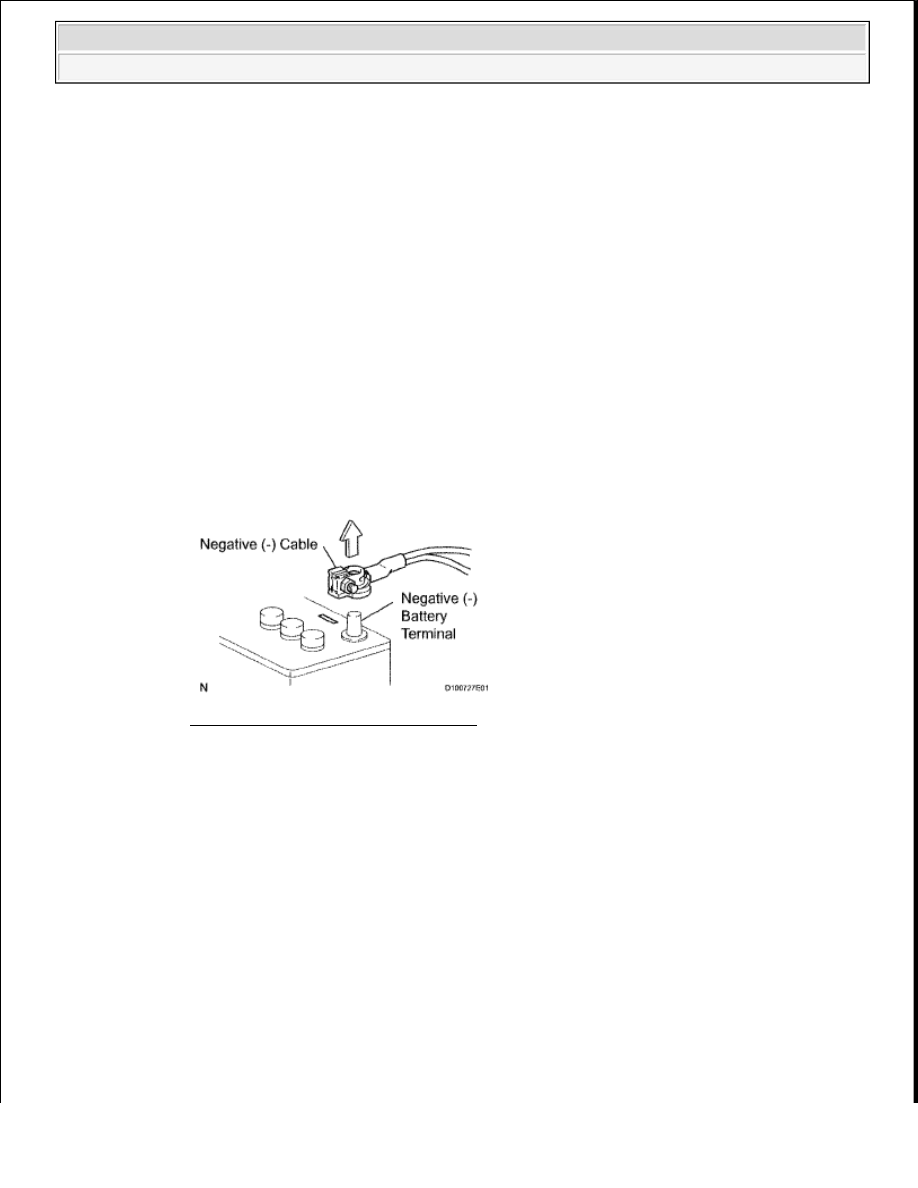

Fig. 14: Identifying Battery Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. HANDLING OF ELECTRONIC PARTS

1. Do not open the cover or case of the ECU unless absolutely necessary. If the IC terminals are

touched, the IC may be rendered inoperative by static electricity.

2. Do not pull the wires when disconnecting electronic connectors. Pull the connector.

3. Be careful not to drop electronic components, such as sensors or relays. If they are dropped

on a hard surface, they should be replaced.

4. When cleaning the engine with steam, protect the electronic components, air filter and

emission-related components from water.

5. Never use an impact wrench to remove or install temperature switches or temperature

sensors.

6. When measuring the resistance of a wire connector, insert the tester probe carefully to

prevent terminals from bending.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































Fig. 15: Incorrect Method Of Handling ECU
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVAL AND INSTALLATION OF FUEL CONTROL PARTS

a. PLACE FOR REMOVING AND INSTALLING FUEL SYSTEM PARTS

1. Work in a location with good air ventilation that does not have welders, grinders, drills,

electric motors, stoves, or any other ignition sources.

2. Never work in a pit or near a pit as vaporized fuel will collect in those places.

b. REMOVING AND INSTALLING FUEL SYSTEM PARTS

1. Prepare a fire extinguisher before starting the operation.

2. To prevent static electricity, install a ground wire to the fuel changer, vehicle and fuel tank,

and do not spray the surrounding area with water. Be careful when performing work in this
area, as the work surface will become slippery. Do not clean up gasoline spills with water, as
this may cause the gasoline to spread, and possibly create a fire hazard.

3. Avoid using electric motors, working lights and other electric equipment that can cause

sparks or high temperatures.

4. Avoid using iron hammers as they may create sparks.

5. Dispose of fuel-contaminated cloths separately using a fire resistant container.

5. REMOVAL AND INSTALLATION OF ENGINE INTAKE PARTS

a. If any metal particles enter inlet system parts, they may damage the engine.

b. When removing and installing inlet system parts, cover the openings of the removed parts and

engine openings. Use gummed tape or other suitable materials.

c. When installing inlet system parts, check that no metal particles have entered the engine or the

installed parts.
