Toyota Camry (2001+). Предохранители и реле Toyota Camry

Предохранители и реле Toyota Camry Toyota Camry

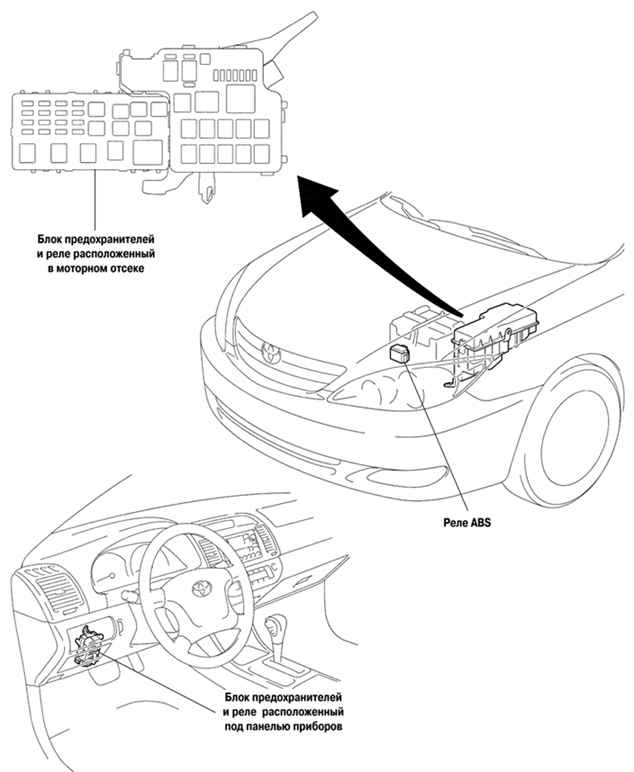

Рис. 7.79. Местоположение блоков реле и предохранителей

Местоположение блоков реле и предохранителей показано на рис. 7.79.

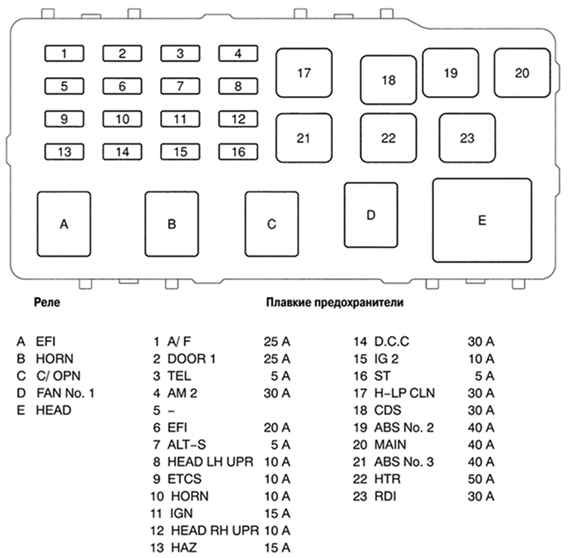

Рис. 7.80. Нумерация реле и предохранителей соединительного блока машинного отделения

Нумерация реле и предохранителей соединительного блока машинного отделения показана на рис. 7.80.

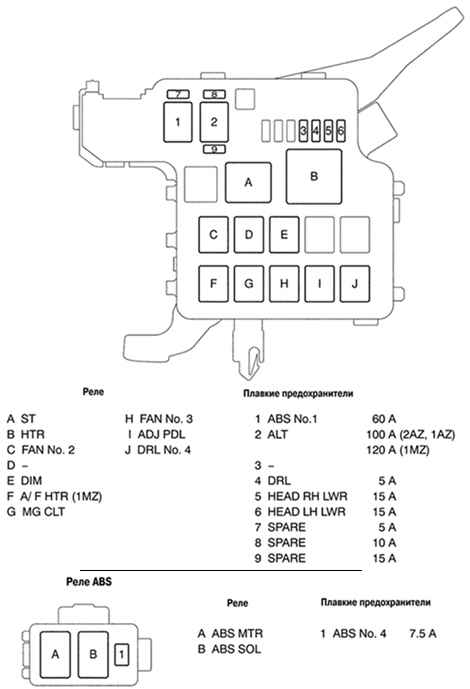

Рис. 7.81. Нумерация реле и предохранителей блока реле машинного отделения и реле ABS

Нумерация реле и предохранителей блока реле машинного отделения и реле ABS показана на рис. 7.81.

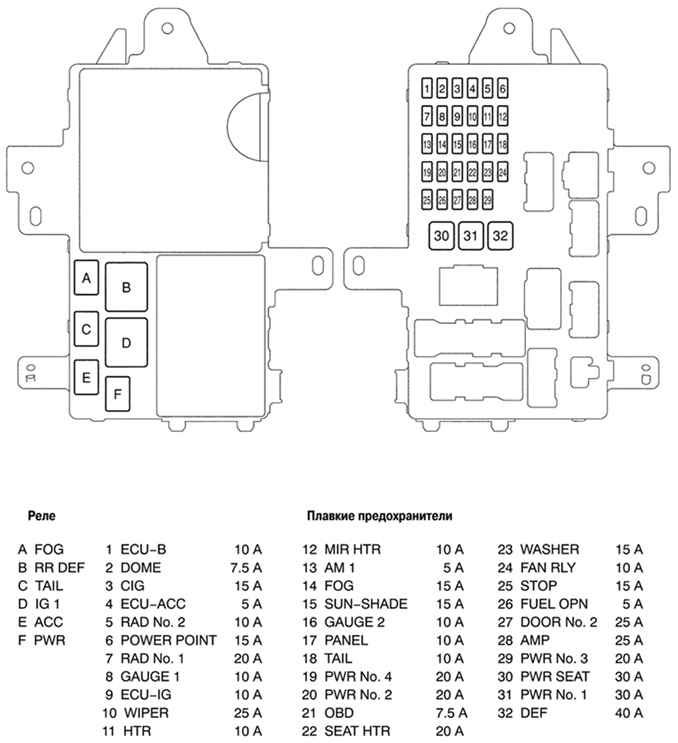

Рис. 7.82. Нумерация реле и предохранителей блока реле, расположенного под панелью приборов

Нумерация реле и предохранителей блока реле, расположенного под панелью приборов показана на рис. 7.82.
