Проверка проводимости переключателя регулировки положения зеркала Тойота Камри







Проверка электродвигателя складывания зеркал


Проверка электропривода зеркал







Разъем переключателя регулировки положения зеркала

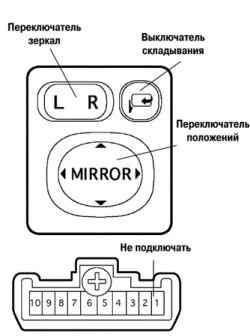

Рис. 7.75. Разъем переключателя регулировки положения зеркала




Отсоедините разъем переключателя и проверьте проводимость между выводами по таблицам.


Левое зеркало


Правое зеркало


Складывание зеркал
