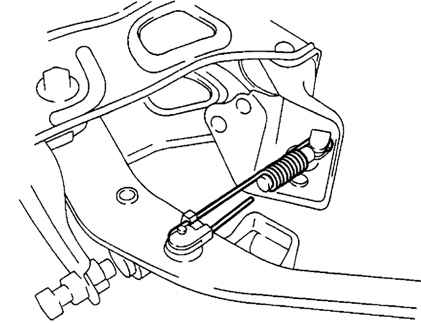

Рис. 3.10. Снятие пружины педали
сцепления
|
Освободите крепление пружины педали сцепления к кронштейну (рис.
3.10).
|

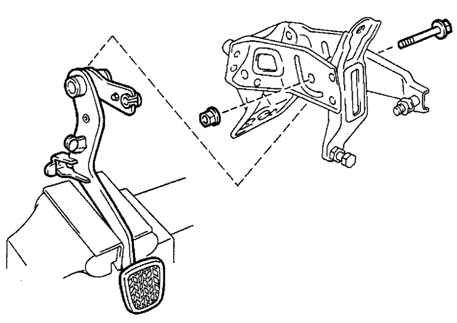

Рис. 3.11. Снятие педали сцепления
с кронштейна
|
Установите педаль сцепления в тисках с губками из мягкого
материала. Снимите болт, гайку и педаль сцепления в сборе
кронштейна педали сцепления (рис.
3.11).
|
Рис. 3.12. Снятие втулок педали
сцепления
|
Снимите две втулки педали сцепления (рис.
3.12).
|
Рис. 3.13. Снятие втулки
сервопривода педали сцепления и крышки пружины:
1 – крышка пружины; 2 – втулка сервопривода
педали сцепления
|
Снимите втулку сервопривода педали сцепления и крышку
пружины (рис.
3.13).
|
Рис. 3.14. Снятие первого буфера
|
Снимите первый буфер педали сцепления (рис.
3.14).
|

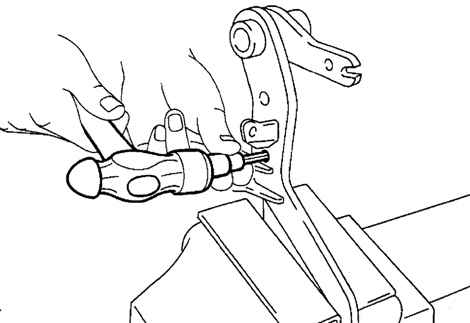

Рис. 3.15. Снятие втулки вилки
толкателя главного цилиндра сцепления
|
Снимите втулку вилки толкателя главного цилиндра сцепления.
Используя торцевой гаечный ключ (8 мм) и молоток, выбейте
втулку вилки из педали сцепления в сборе (рис.
3.15).
