Снимите панель отделки комбинации приборов.
Снимите блок комбинации приборов.
Снимите верхнюю часть приборной панели.
Снимите вилку толкателя главного цилиндра сцепления со
штифтом. Снимите зажим и выньте штифт из отверстия.
Снимите педаль сцепления.
|
|
Рис. 3.8. Болт и гайки крепления
педали сцепления в сборе
|
Отсоедините разъем выключателя сцепления. Отверните болт и
две гайки, снимите педаль сцепления в сборе с кронштейном (рис.
3.8).
|
|

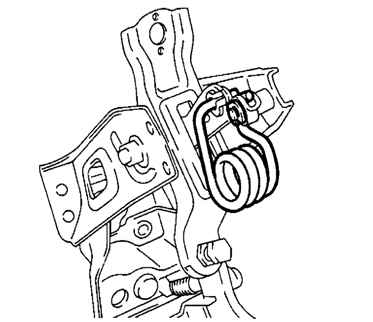

Рис. 3.9. Снятие пружины сжатия
|
Снимите пружину сжатия сервомеханизма. Для этого, используя
маленькую отвертку, снимите E-образное кольцо, после чего
снимите пружину сжатия (рис.
3.9).
