Установите звездочку VVT-i.
|
|

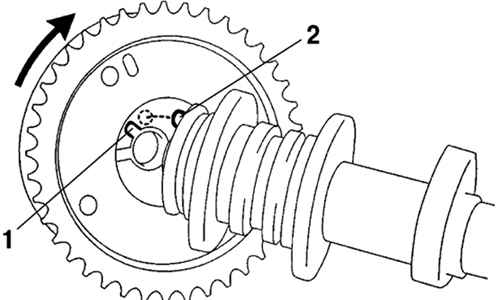

Рис. 2.145. Правильное положение
звездочки VVT-i : 1 – паз; 2 – штифт
|
Удерживайте звездочку в таком положении, чтобы паз в ней
находился немного левее установочного штифта распределительного
вала (при взгляде со стороны вала) (рис.
2.145).
Установите звездочку на распределительный вал. Слегка нажмите на
звездочку и поверните ее против часовой стрелки. Убедитесь, что
нет видимого зазора между звездочкой и торцом распределительного
вала.
|
ПРИМЕЧАНИЕ
Не вращайте звездочку по часовой стрелке.
|
|
|
Рис. 2.146. Затягивание болта крепления
звездочки VVT-i
|
Удерживая вал ключом, затяните болт крепления моментом затяжки
54 Н·м (рис.
2.146).
Убедитесь, что привод VVT перемещается по часовой стрелке и
фиксируется стопорным штифтом в правильном положении. Временно
заверните болт крепления. Удерживая вал ключом, затяните болт
крепления.
