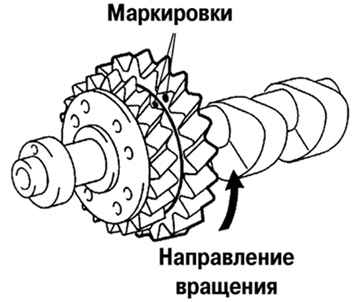

Рис. 2.132. Правильная положение
ведомой шестерни
|
Поверните ведомую шестерню №1 балансирного вала №1 в направлении
вращения до ограничителя, убедившись, что метки на шестернях №1
и №2 совмещены (рис.
2.132).
|

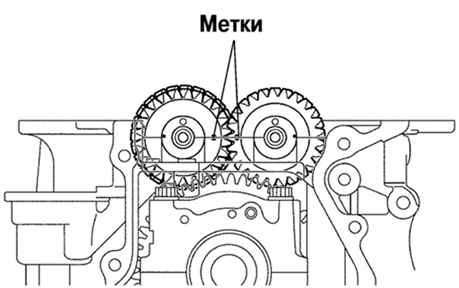

Рис. 2.133. Совмещение меток на
балансирных валах
|
Совместите метки на балансирных валах №1 и №2, как показано на
рисунке 2.133.
|

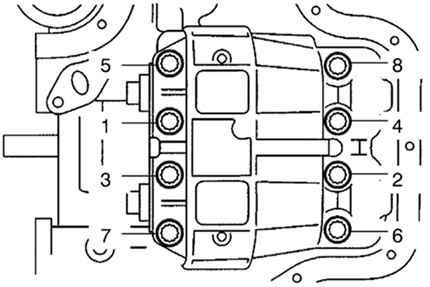

Рис. 2.134. Порядок затягивания болтов
крепления крышки балансирного механизма
|
Поместите балансирные валы в картер. Нанесите немного моторного
масла на резьбу и под головки болтов крепления крышки
балансирного механизма. Равномерно, за несколько проходов, в
показанной на рисунке2.134 последовательности
заверните 8 болтов крепления моментом затяжки 22 Н·м.
Промаркируйте краской болты. Доверните болты на 90° в указанной
выше последовательности. Убедитесь, что метки на болтах теперь
расположены под 90° по отношению к первоначальному положению.
