Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 44

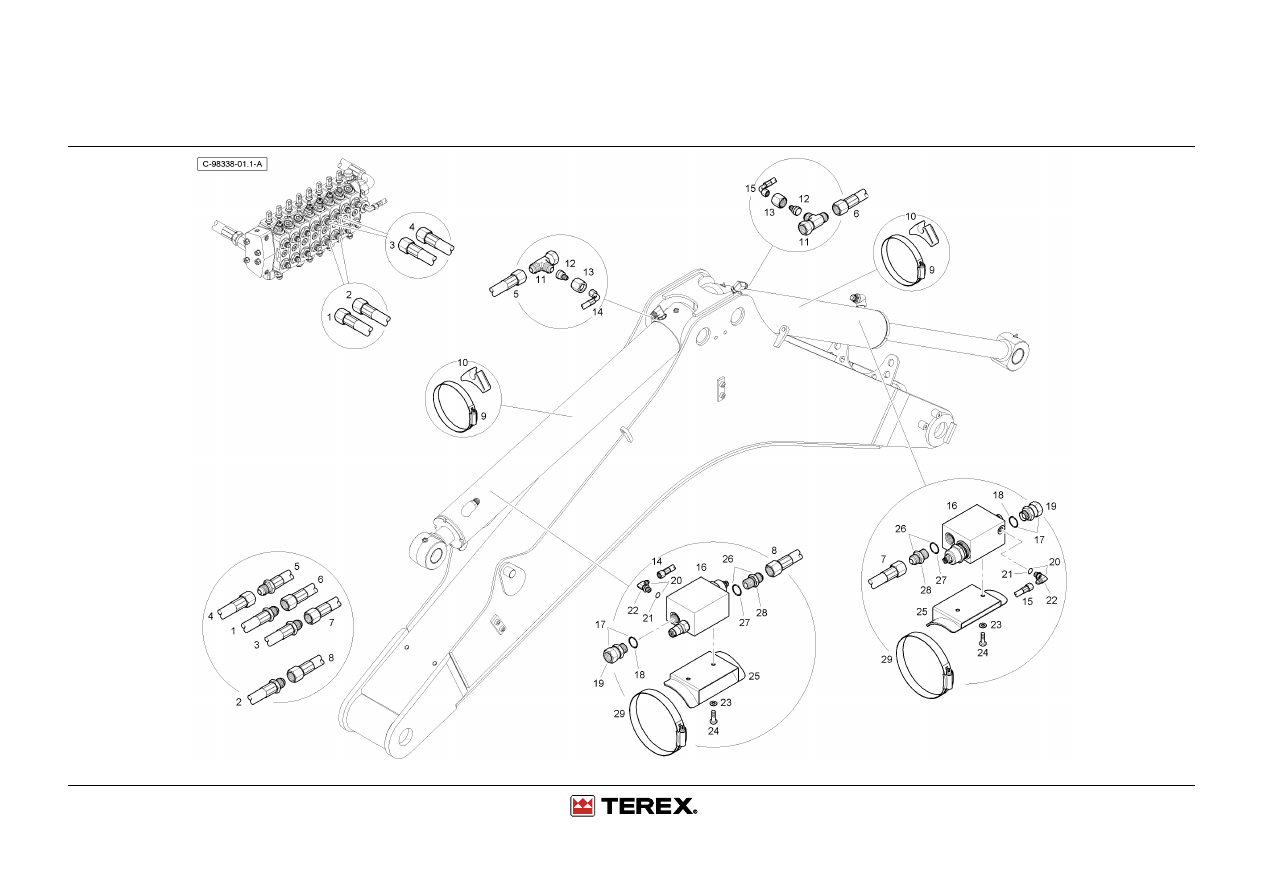

Hose Burst - Digger - Cm - Mechanical

4067 98338

Hose Burst - Digger - Cm - Mechanical

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112314M91

1

Hose Assy - Valve To Swing
Dipper He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112321M91

1

Hose Assy - Valve To Swing
Boom Re

Hose Assy - Valve To Swing
Boom Re

Hose Assy - Valve To
Swing Boom Re

Hose Assy - Valve To
Swing Boom Re

3

6112333M91

1

Hose Assy - Valve To Swing
Dipper Re

Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

6112315M91

1

Hose Assy - Valve To Swing
Boom He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

T101764

1

Hose Assy - Boom - Head
End - Hb

Hose Assy - Boom - Head End
- Hb

Hose Assy - Boom -
Head End - Hb

Hose Assy - Boom -
Head End - Hb

6

T101765

1

Hose Assy - Dipper - Head
End - Hb

Schlauch Kpl

Ensemble Durit

Con. De Manguera

7

T101758

1

Hose Assy - Dipper Rod
End H.B.

Hose Assy - Dipper Rod End
H.B.

Hose Assy - Dipper
Rod End H.B.

Hose Assy - Dipper
Rod End H.B.

8

T101697

1

Hose Assy - Boom Rod End
H.B.

Hose Assy - Boom Rod End
H.B.

Hose Assy - Boom Rod
End H.B.

Hose Assy - Boom Rod
End H.B.

9

6114114M1

2

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

10

6112656M1

2

Tube Saddle

Sattel

Selle

Silla

11

364704X1

2

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

12

356628X1

2

Reducer Tube

Untersetzung

Réducteur

Adaptador

13

22576X1

2

Nut - Tube (7/8" Sae 37
Flare)

Nut - Tube (7/8" Sae 37 Flare) Nut - Tube (7/8" Sae

37 Flare)

Nut - Tube (7/8" Sae
37 Flare)

14

6114116M91

1

Hose Assy - Boom Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

15

6114115M91

1

Hose Assy - Dipper Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

16

6114066M91

2

H.B. Valve Boom/Dip Mech H.B. Valve Boom/Dip Mech

H.B. Valve Boom/Dip
Mech

H.B. Valve Boom/Dip
Mech

17

6109935M91

2

Connector - Swivel 7/8jicm
X 7/8jicf

Doppelnippel

Ensemble Connexion

Conexión, Conj.

18

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

19

#UNION

1

Union

Union

Union

Union

Hose Burst - Digger - Cm - Mechanical

4067 98339

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

20

357197X91

2

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

21

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

22

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

23

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

24

339761X1

4

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

25

6114110M91

2

Bracket Assy (H.B. Valve)

Bracket Assy (H.B. Valve)

Bracket Assy (H.B.
Valve)

Bracket Assy (H.B.
Valve)

26

835013M91

2

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

27

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

28

#UNION

1

Union

Union

Union

Union

29

6114114M1

4

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

THIS PAGE INTENTIONALLY LEFT BLANK

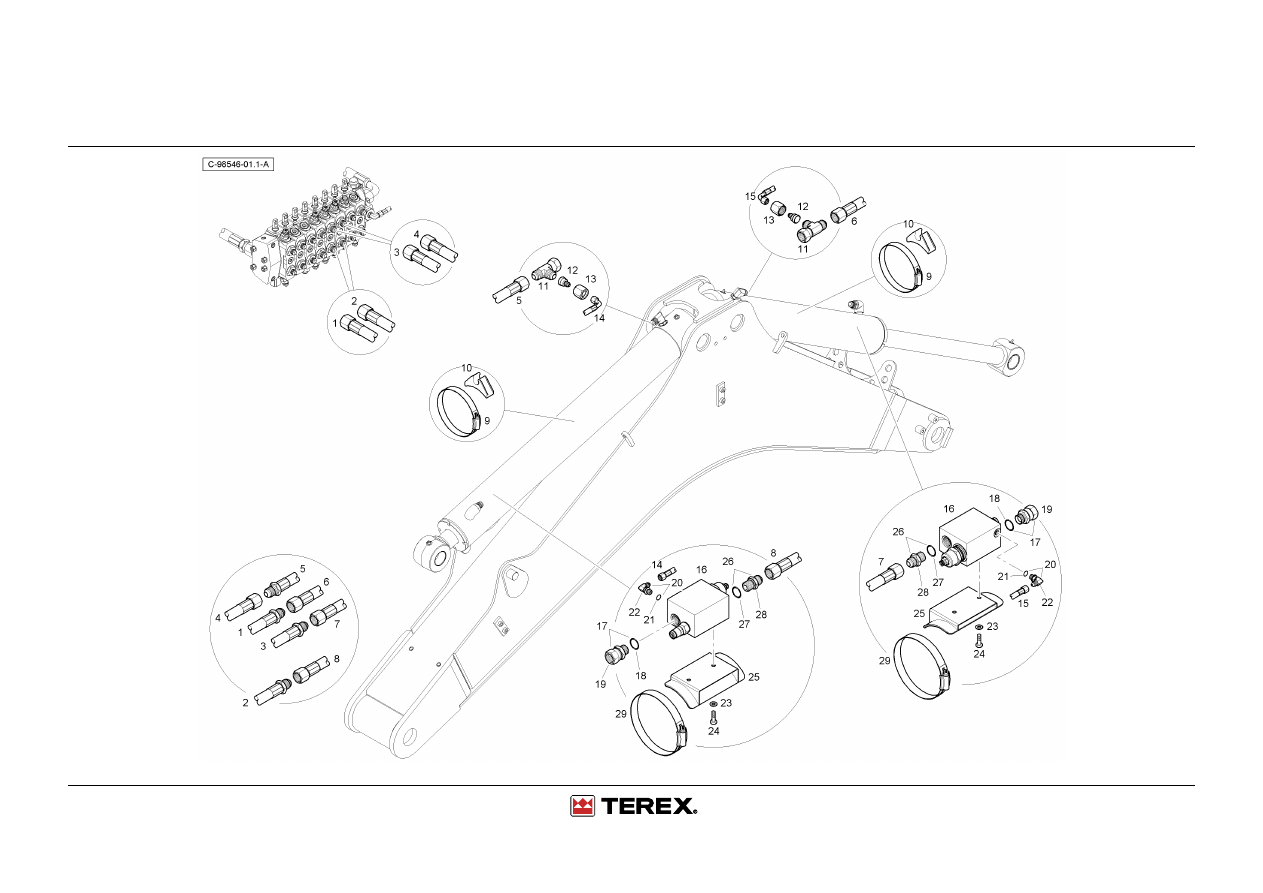

Hose Burst - Digger - Ss - Mechanical

4067 98339

Hose Burst - Digger - Ss - Mechanical

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112730M91

1

Hose Assy - Boom/Dipper
Dipper He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112728M91

1

Hose Assy - Valve To Swing
Boom Rod End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

6112729M91

1

Hose Assy - Valve To Swing
Dipper Rod End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

6112727M91

1

Hose Assy - Valve To Swing
Boom Head End

Schlauch Kpl

Ensembly Durit

Con. De Manguera

5

T101764

1

Hose Assy - Boom - Head
End - Hb

Hose Assy - Boom - Head End
- Hb

Hose Assy - Boom -
Head End - Hb

Hose Assy - Boom -
Head End - Hb

6

T101765

1

Hose Assy - Dipper - Head
End - Hb

Schlauch Kpl

Ensemble Durit

Con. De Manguera

7

T101758

1

Hose Assy - Dipper Rod
End H.B.

Hose Assy - Dipper Rod End
H.B.

Hose Assy - Dipper
Rod End H.B.

Hose Assy - Dipper
Rod End H.B.

8

T101697

1

Hose Assy - Boom Rod End
H.B.

Hose Assy - Boom Rod End
H.B.

Hose Assy - Boom Rod
End H.B.

Hose Assy - Boom Rod
End H.B.

9

6114114M1

2

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

10

6112656M1

2

Tube Saddle

Sattel

Selle

Silla

11

364704X1

2

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

12

356628X1

2

Reducer Tube

Untersetzung

Réducteur

Adaptador

13

22576X1

2

Nut - Tube (7/8" Sae 37
Flare)

Nut - Tube (7/8" Sae 37 Flare) Nut - Tube (7/8" Sae

37 Flare)

Nut - Tube (7/8" Sae
37 Flare)

14

6114116M91

1

Hose Assy - Boom Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

15

6114115M91

1

Hose Assy - Dipper Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

16

6114066M91

2

H.B. Valve Boom/Dip Mech H.B. Valve Boom/Dip Mech

H.B. Valve Boom/Dip
Mech

H.B. Valve Boom/Dip
Mech

17

6109935M91

2

Connector - Swivel 7/8jicm
X 7/8jicf

Doppelnippel

Ensemble Connexion

Conexión, Conj.

18

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

19

#UNION

1

Union

Union

Union

Union

Hose Burst - Digger - Ss - Mechanical

4067 98339

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

20

357197X91

2

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

21

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

22

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

23

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

24

339761X1

4

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

25

6114110M91

2

Bracket Assy (H.B. Valve)

Bracket Assy (H.B. Valve)

Bracket Assy (H.B.
Valve)

Bracket Assy (H.B.
Valve)

26

835013M91

2

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

27

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

28

#UNION

1

Union

Union

Union

Union

29

6114114M1

4

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

THIS PAGE INTENTIONALLY LEFT BLANK

Hose Burst Hoses - Mechanical

4067 98339

Hose Burst Hoses - Mechanical

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123141

1

Hose Assy - Dipper He

Hose Assy - Dipper He

Hose Assy - Dipper He Hose Assy - Dipper He

2

T123142

1

Hose Assy - Boom Re
(Joint To Valve)

Hose Assy - Boom Re (Joint
To Valve)

Hose Assy - Boom Re
(Joint To Valve)

Hose Assy - Boom Re
(Joint To Valve)

3

T123159

1

Hose Assy - Dipper Re
(Joint To Valve)

Hose Assy - Dipper Re (Joint
To Valve)

Hose Assy - Dipper Re
(Joint To Valve)

Hose Assy - Dipper Re
(Joint To Valve)

4

T123147

1

Hose Assy - Boom He
(Joint To Valve)

Hose Assy - Boom He (Joint
To Valve)

Hose Assy - Boom He
(Joint To Valve)

Hose Assy - Boom He
(Joint To Valve)

5

T123727

1

Hose Assy - Boom (Head
End)

Hose Assy - Boom (Head End) Hose Assy - Boom

(Head End)

Hose Assy - Boom
(Head End)

6

T123728

1

Hose Assy - Dipper (Head
End)

Hose Assy - Dipper (Head
End)

Hose Assy - Dipper
(Head End)

Hose Assy - Dipper
(Head End)

7

T123726

1

Hose Assy - Dipper (Rod
End)

Hose Assy - Dipper (Rod End) Hose Assy - Dipper

(Rod End)

Hose Assy - Dipper
(Rod End)

8

T123725

1

Hose Assy - Boom (Rod
End)

Hose Assy - Boom (Rod End)

Hose Assy - Boom
(Rod End)

Hose Assy - Boom
(Rod End)

9

6114114M1

2

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

10

6112656M1

2

Tube Saddle

Sattel

Selle

Silla

11

364704X1

2

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

12

356628X1

2

Reducer Tube

Untersetzung

Réducteur

Adaptador

13

22576X1

2

Nut - Tube (7/8" Sae 37
Flare)

Nut - Tube (7/8" Sae 37 Flare) Nut - Tube (7/8" Sae

37 Flare)

Nut - Tube (7/8" Sae
37 Flare)

14

6114116M91

1

Hose Assy - Boom Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

15

6114115M91

1

Hose Assy - Dipper Pilot

Schlauch Kpl

Ensemble Durit

Con. De Manguera

16

6114066M91

2

H.B. Valve Boom/Dip Mech H.B. Valve Boom/Dip Mech

H.B. Valve Boom/Dip
Mech

H.B. Valve Boom/Dip
Mech

17

6109935M91

2

Connector - Swivel 7/8jicm
X 7/8jicf

Doppelnippel

Ensemble Connexion

Conexión, Conj.

18

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

19

#ADAPTOR

1

Adapter

Adapter

Adapteur

Adapatador

20

357197X91

2

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

Hose Burst Hoses - Mechanical

4067 95031

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

21

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

22

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

23

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

24

339761X1

4

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

25

6114110M91

2

Bracket Assy (H.B. Valve)

Bracket Assy (H.B. Valve)

Bracket Assy (H.B.
Valve)

Bracket Assy (H.B.
Valve)

26

835013M91

2

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

27

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

28

#UNION

1

Union

Union

Union

Union

29

6114114M1

4

Hose Clamp (140-160mm
Range)

Halteschelle (140-160mm)

Collier (140-160mm)

Abrazadera
(140-160mm)

THIS PAGE INTENTIONALLY LEFT BLANK

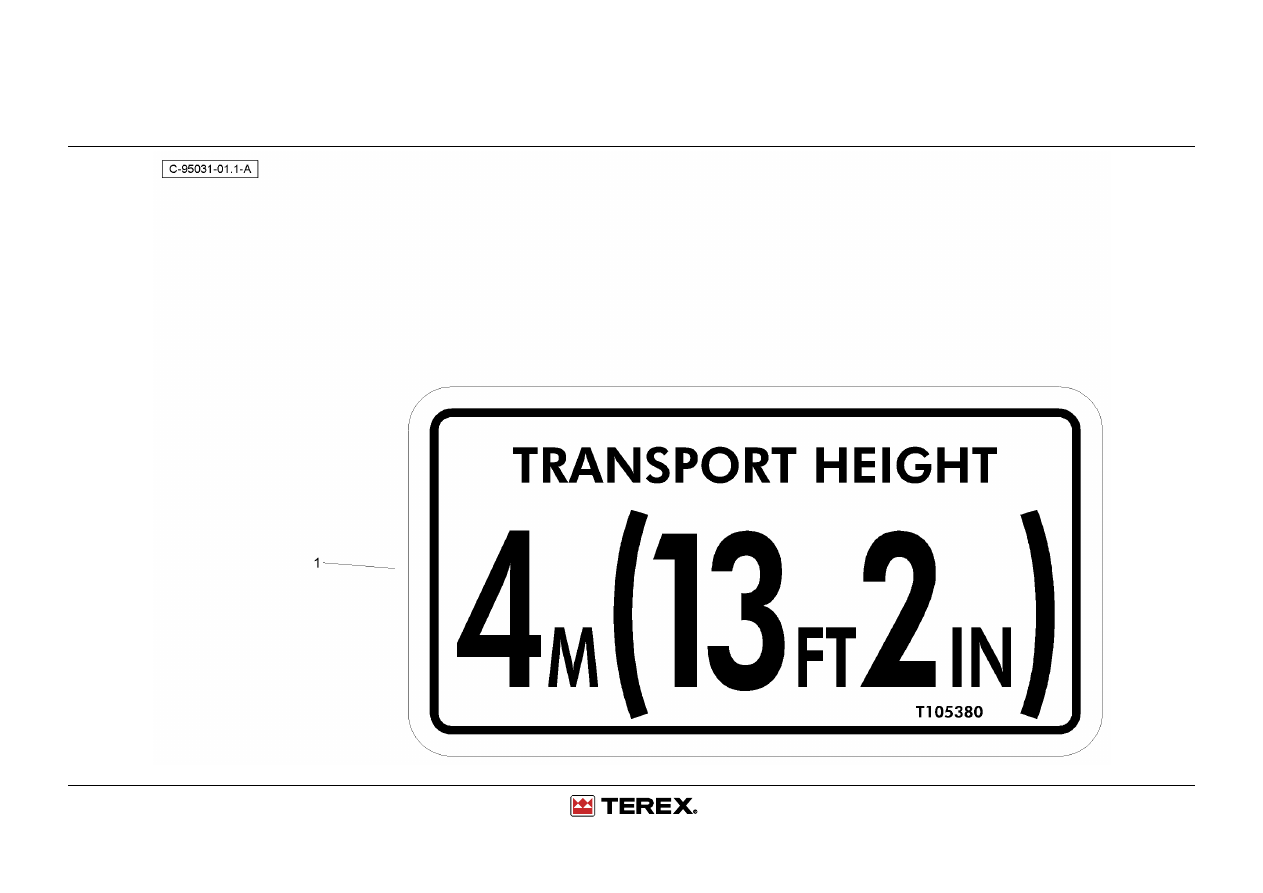

Transport Height Decal

4067 95031

Transport Height Decal

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105380

1

Decal - Transport Height -
80 Series

Aufkleber

Decalcomanie

Calcomania

Transport Height Decal

4067 95011

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

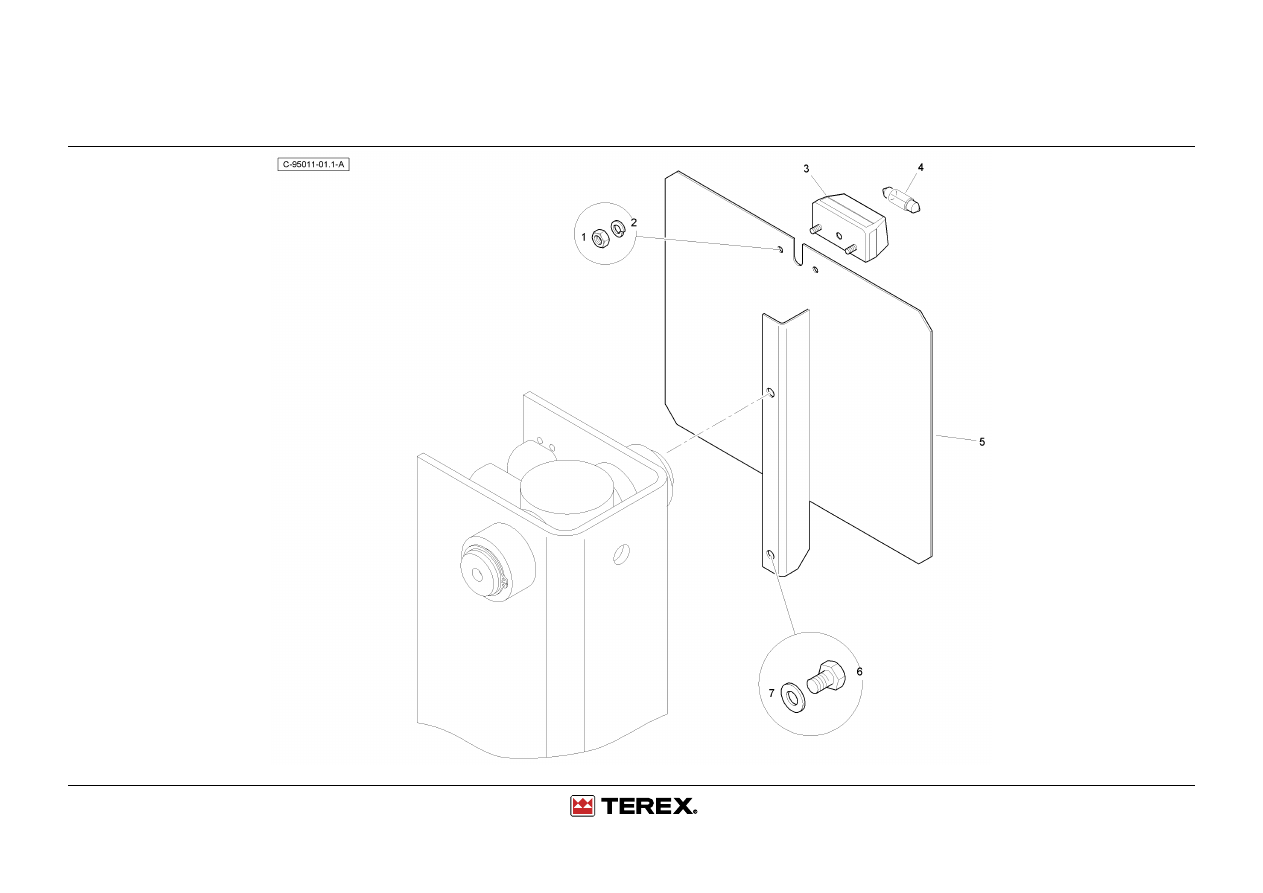

Licence Plate Rear

4067 95011

Licence Plate Rear

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

390995X1

2

Nut M5 Z5 Norm

Mutter

Ecrou

Tuerca

2

339381X1

2

Washer, Lock - M5

Federring

Rondelle Frein

Arandela De Freno

3

3516826M91

1

Light Assy Number Plate

Leuchte Kpl.

Ensemble De Feux

Luz, Conj.

4

3523686M1

1

Bulb

Lampe

Lampe

Lámpara

5

6106999M91

1

Plate-Number

Befestigungsplatte Aus Stahl

Plaque Immatricul.

Placa De Matrícula

6

339228X1

2

Bolt, Hex. - M8 X 12
(Coarse)

Maschschraube M8

Boulon M8 X 12

Tornillo

7

339374X1

2

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

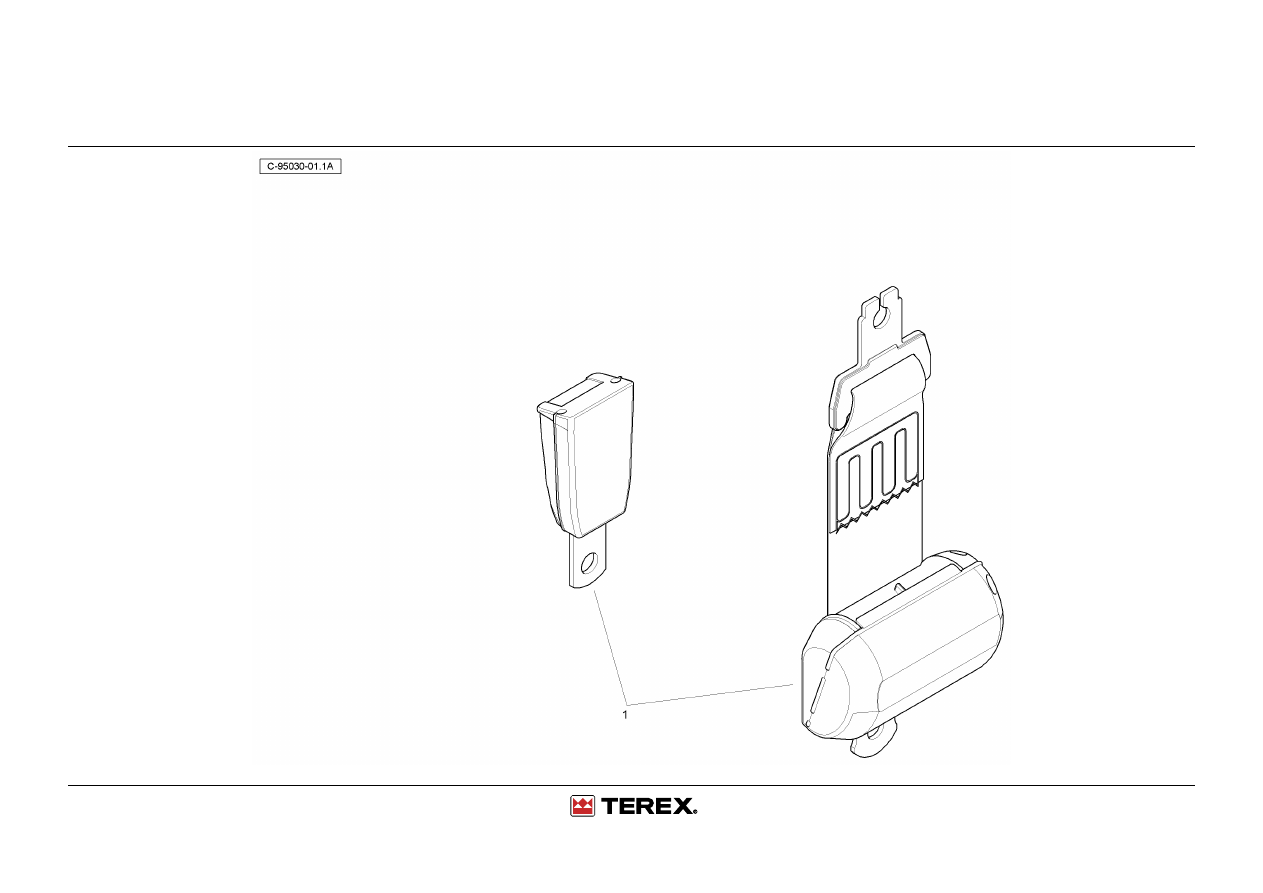

Seat Belt - 3 Inch

4067 95011

Seat Belt - 3 Inch

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T104806

1

Seat Belt - Sears - 3 Inch

Riemen

Courroie

Correa

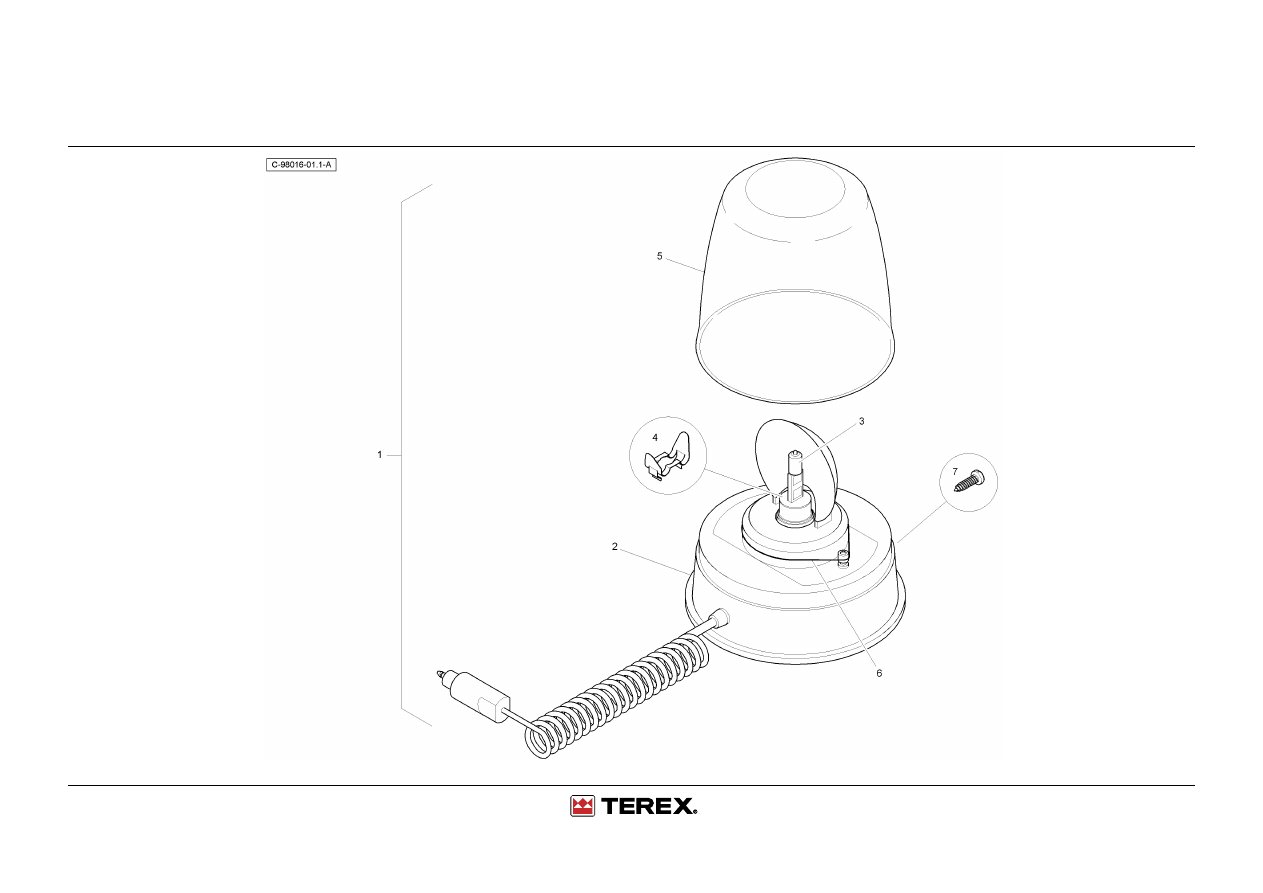

Rotating Beacon Kit Single

4067 98016

Rotating Beacon Kit Single

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3517622M91

1

Rotating Beacon - Magnetic
Fix

Rundumleuchte

Feu Intermittent

Luz Giratoria

2

#BASE

1

Base

Base

Base

Base

Ref. 1

3

3523689M1

1

Bulb 12v.55w

Lampe

Lampe

Lámpara

4

6190229M1

1

Clip

Befestigungsschelle

Clip

Soporte

5

6190227M1

1

Lens

Streuscheibe

Cabochon

Lente

6

6190228M1

1

Belt

Riemen

Courroie

Correa

7

365915X1

1

Screw- No 6 X 16 Lg (Iso
8.8) Zinc

Schraube

Vis

Tornillo

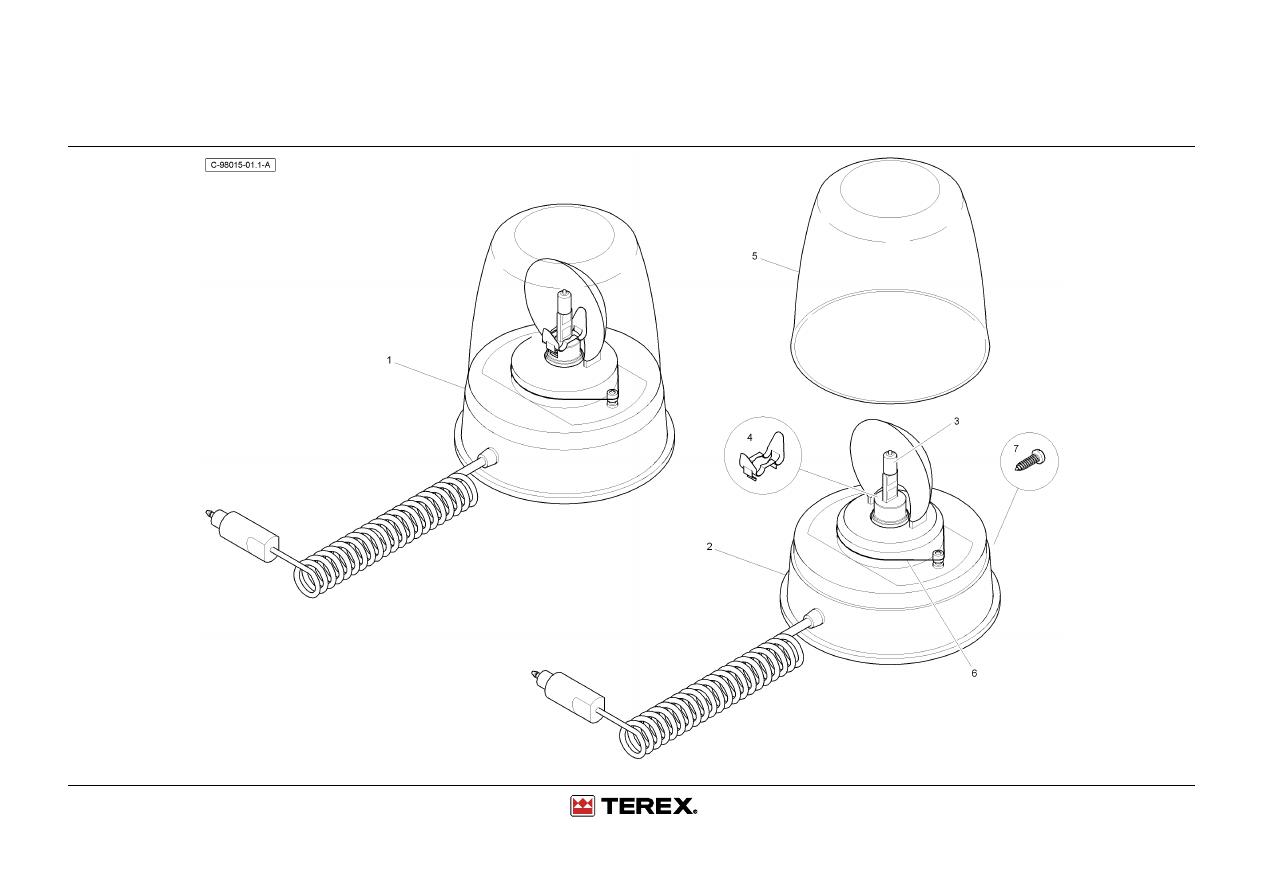

Rotating Beacon Kit Double

4067 98015

Rotating Beacon Kit Double

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3517622M91

2

Rotating Beacon - Magnetic
Fix

Rundumleuchte

Feu Intermittent

Luz Giratoria

2

#BASE

1

Base

Base

Base

Base

Ref. 1

3

3523689M1

1

Bulb 12v.55w

Lampe

Lampe

Lámpara

4

6190229M1

1

Clip

Befestigungsschelle

Clip

Soporte

5

6190227M1

1

Lens

Streuscheibe

Cabochon

Lente

6

6190228M1

1

Belt

Riemen

Courroie

Correa

7

365915X1

1

Screw- No 6 X 16 Lg (Iso
8.8) Zinc

Schraube

Vis

Tornillo

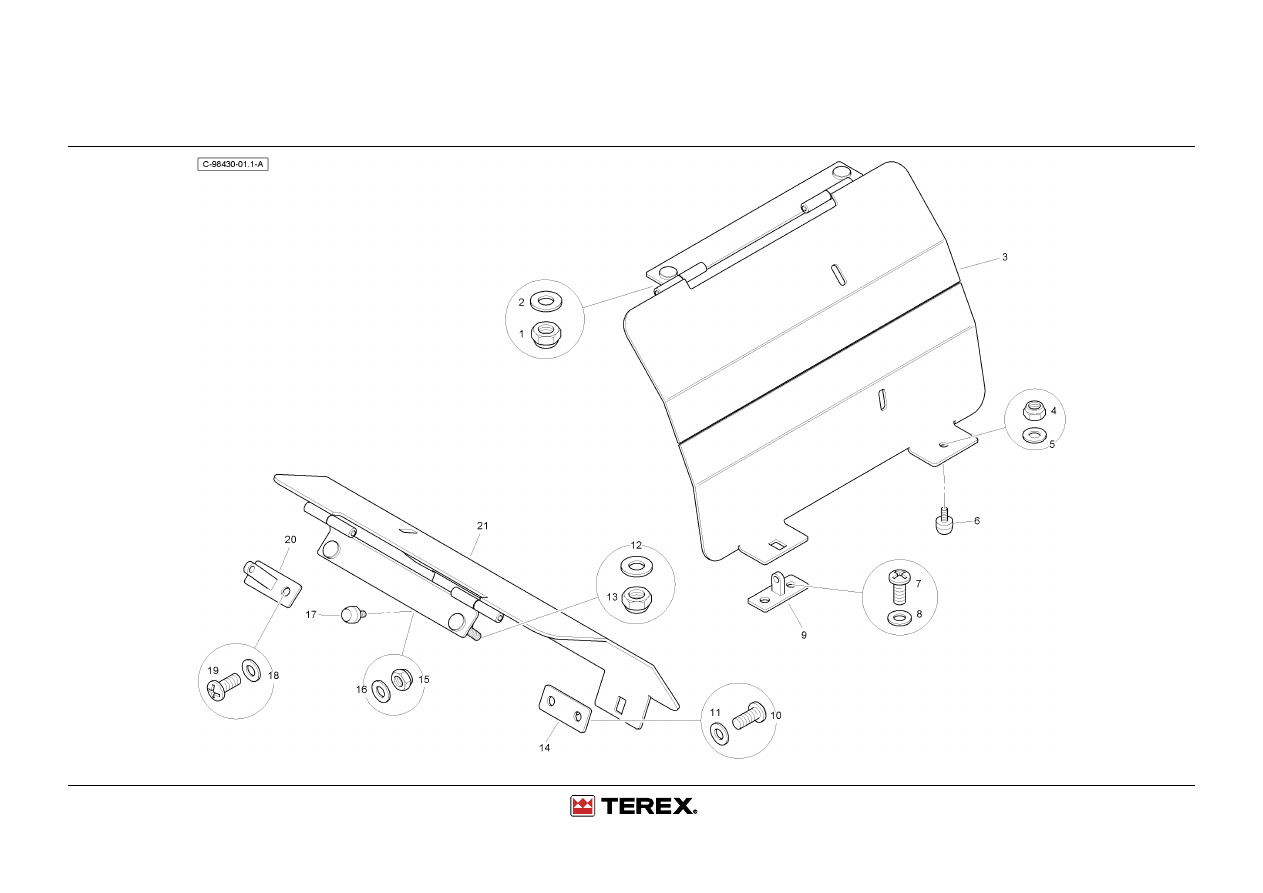

Anti-Vandal Covers

4067 98430

Anti-Vandal Covers

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

339169X1

2

Nut, Hex. - M8, Coarse

Mutter Metrisch

Ecrou Métrique

Tuerca

2

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

3

T100445

1

RH Anti-Vandal Cover

RH Anti-Vandal Cover

RH Anti-Vandal Cover

RH Anti-Vandal Cover

4

339030X1

1

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

5

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

6

T100449

1

Bumper

Bumper

Bumper

Bumper

7

3007934X1

2

Screw, Pan Hd. Coarse,
M6 X 16, 4.8

Schraube

Vis

Tornillo

8

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

9

T100304

1

Bracket

Bracket

Bracket

Bracket

10

3007934X1

2

Screw, Pan Hd. Coarse,
M6 X 16, 4.8

Schraube

Vis

Tornillo

11

390971X1

2

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

12

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

13

339169X1

2

Nut, Hex. - M8, Coarse

Mutter Metrisch

Ecrou Métrique

Tuerca

14

T100304

1

Bracket

Bracket

Bracket

Bracket

15

339030X1

1

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

16

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

17

T100449

1

Bumper

Bumper

Bumper

Bumper

18

390971X1

2

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

19

3007934X1

2

Screw, Pan Hd. Coarse,
M6 X 16, 4.8

Schraube

Vis

Tornillo

20

T100306

1

Bracket

Bracket

Bracket

Bracket

21

T100444

1

Front Anti-Vandal Cover

Schutzvorr

Garde

Defensa

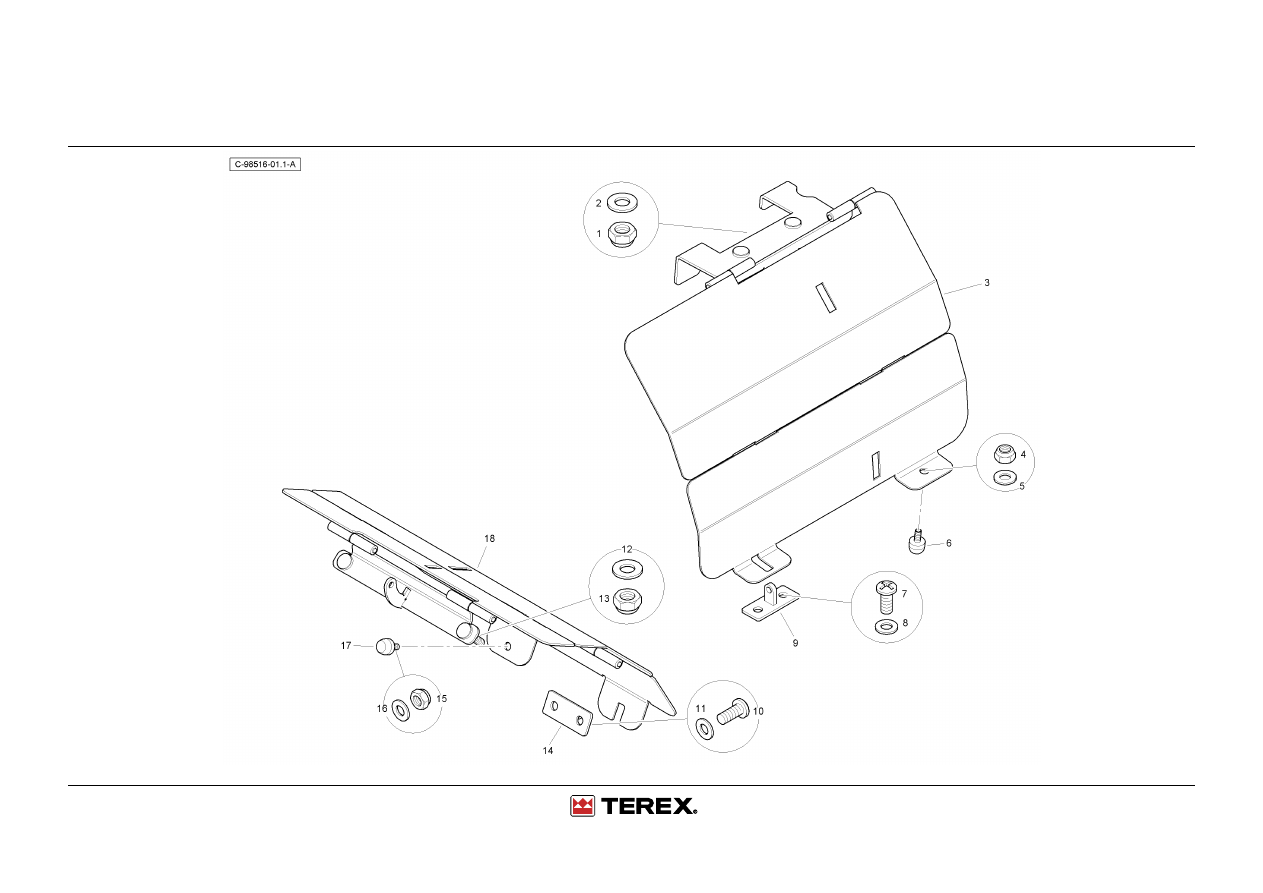

Anti-Vandal Covers

4067 98516

Anti-Vandal Covers

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

339169X1

2

Nut, Hex. - M8, Coarse

Mutter Metrisch

Ecrou Métrique

Tuerca

2

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

3

T120400

1

Guard - Vandal Canopy Rh. Schutzvorr

Garde

Defensa

4

339030X1

1

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

5

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

6

T100449

1

Bumper

Bumper

Bumper

Bumper

7

3007934X1

2

Screw, Pan Hd. Coarse,
M6 X 16, 4.8

Schraube

Vis

Tornillo

8

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

9

T100304

1

Bracket

Bracket

Bracket

Bracket

10

3007934X1

2

Screw, Pan Hd. Coarse,
M6 X 16, 4.8

Schraube

Vis

Tornillo

11

390971X1

2

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

12

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

13

339169X1

2

Nut, Hex. - M8, Coarse

Mutter Metrisch

Ecrou Métrique

Tuerca

14

T100304

1

Bracket

Bracket

Bracket

Bracket

15

339030X1

1

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

16

390971X1

1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

17

T100449

1

Bumper

Bumper

Bumper

Bumper

18

T120401

1

Guard - Vandal Canopy Fr. Schutzvorr

Garde

Defensa

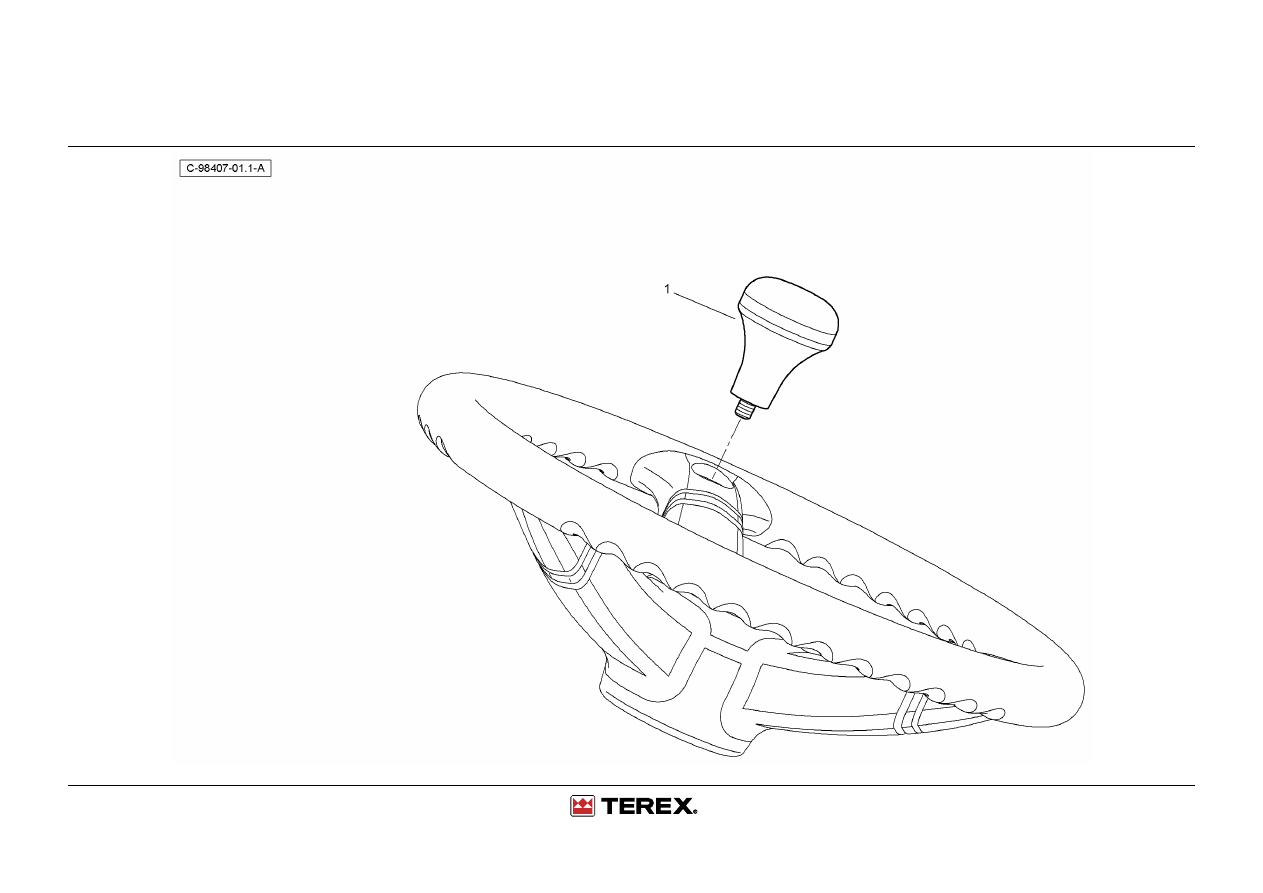

Steering Wheel Spinner Knob Kit

4067 98407

Steering Wheel Spinner Knob Kit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T101397

1

Knob - Steering Wheel

Kugelknopf

Boule

Pomo Completo

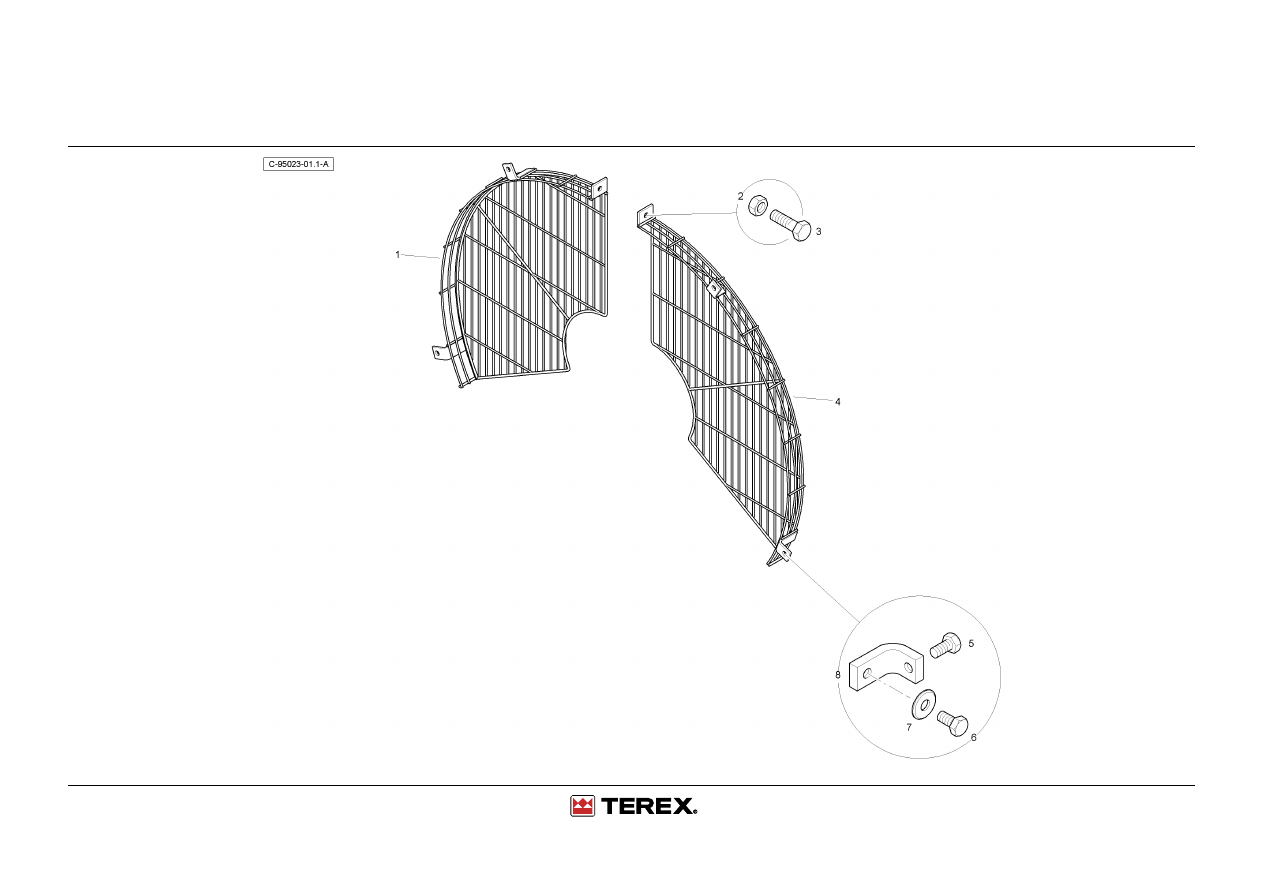

Fan Guard Without Air Conditioning

4067 95023

Fan Guard Without Air Conditioning

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6110182M2

1

Guard-Rh Fan

Schutz

Protecteur

Rejilla

2

1441500X1

1

Nut M6 Z5 Nyloc

Flachmutter M6

Ecrou

Tuerca De Retencion

3

339666X1

1

Bolt M6-20 Z5f

Maschschraube Metr M

Boulon M6 X 20

Tornillo

4

6110183M2

1

Fan Guard LH

Schutz

Protecteur

Rejilla

5

391074X1

4

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

6

391074X1

4

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

7

391038X1

4

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

8

3517435M2

4

Bracket Fan Guard

Haltevorrichtung

Support

Soporte De Fijación
