Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 43

Loader Quick Attach - None

4067 94099

Loader Quick Attach - None

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

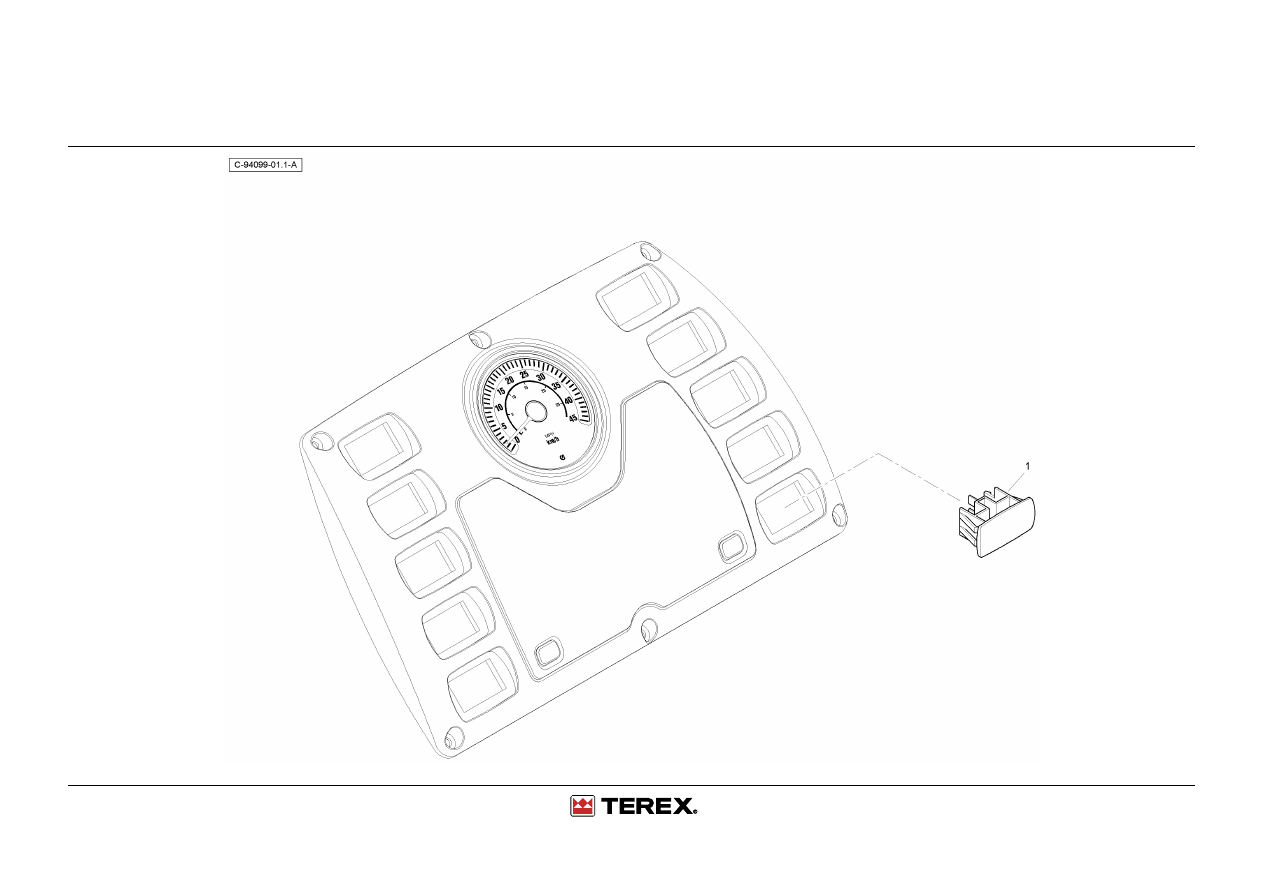

1

6114338M1

1

Switch - Hole Plug

Schalter - Verschlstopfen

Interrupteur - Bouchon Interruptor - Tapon

Loader Quick Attach - None

4067 95016

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

Transport Chain

4067 95016

Transport Chain

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

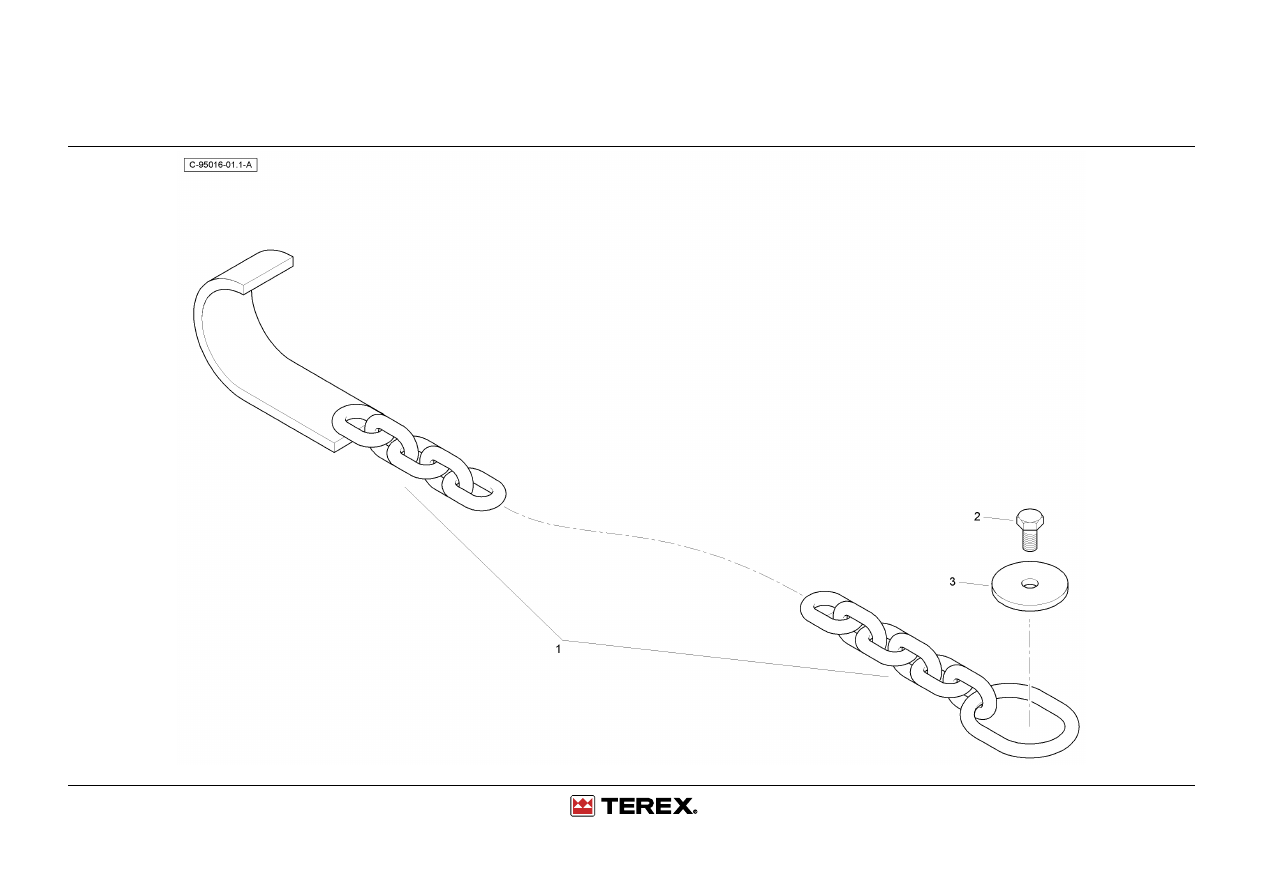

1

3516790M91

1

Chain Transport Ger

Kette

Chaîne

Cadena

2

3009505X1

1

Hex. Bolt, M12 X 25 -
Coarse

Bolzen M12 X 25

Boulon

Perno

3

3516791M1

1

Washer

Scheibe

Rondelle

Arandela

Bucket Pins Kit Single

4067 98006

Bucket Pins Kit Single

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

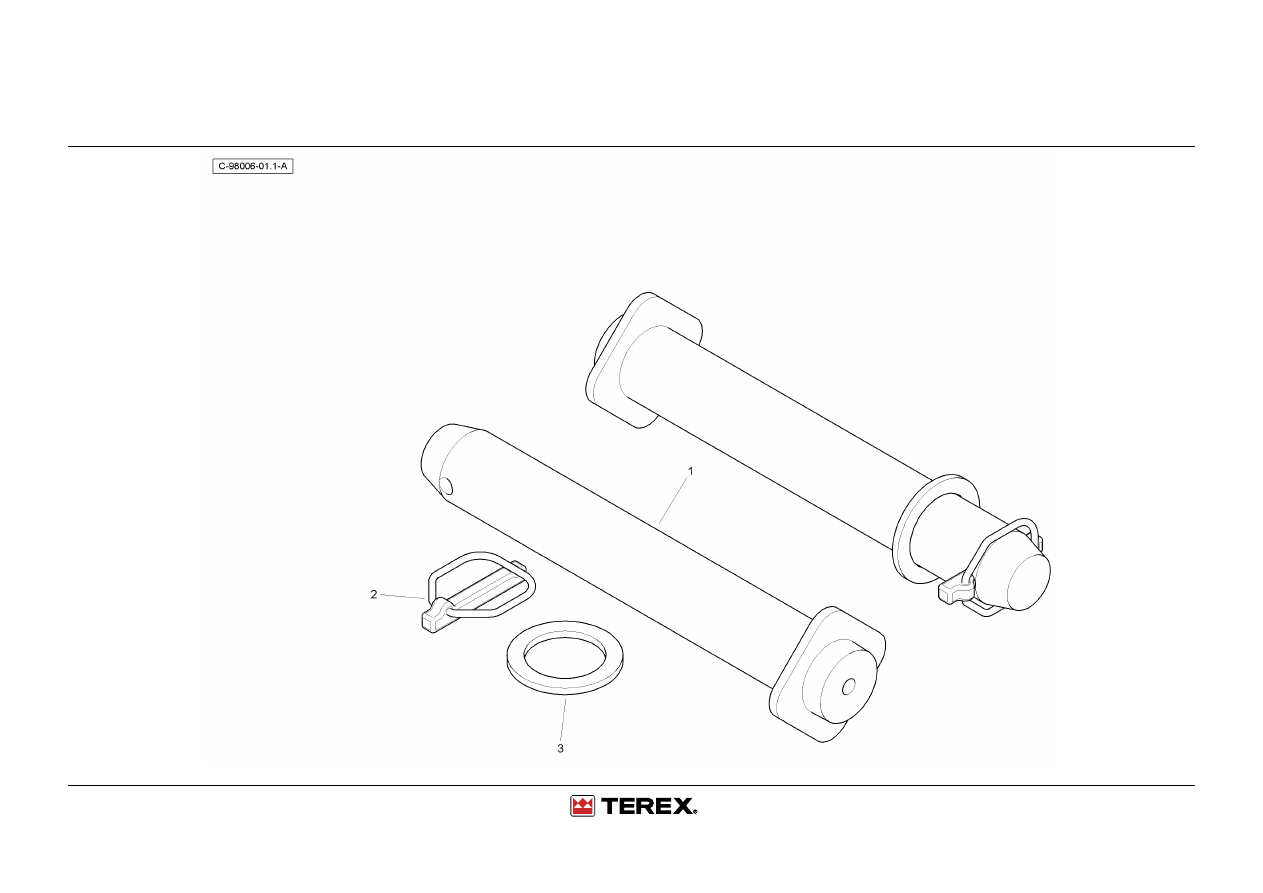

1

3516519M94

2

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

2

3516522M91

2

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

3

3501790M1

2

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

Bucket Pins Kit Double

4067 98007

Bucket Pins Kit Double

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

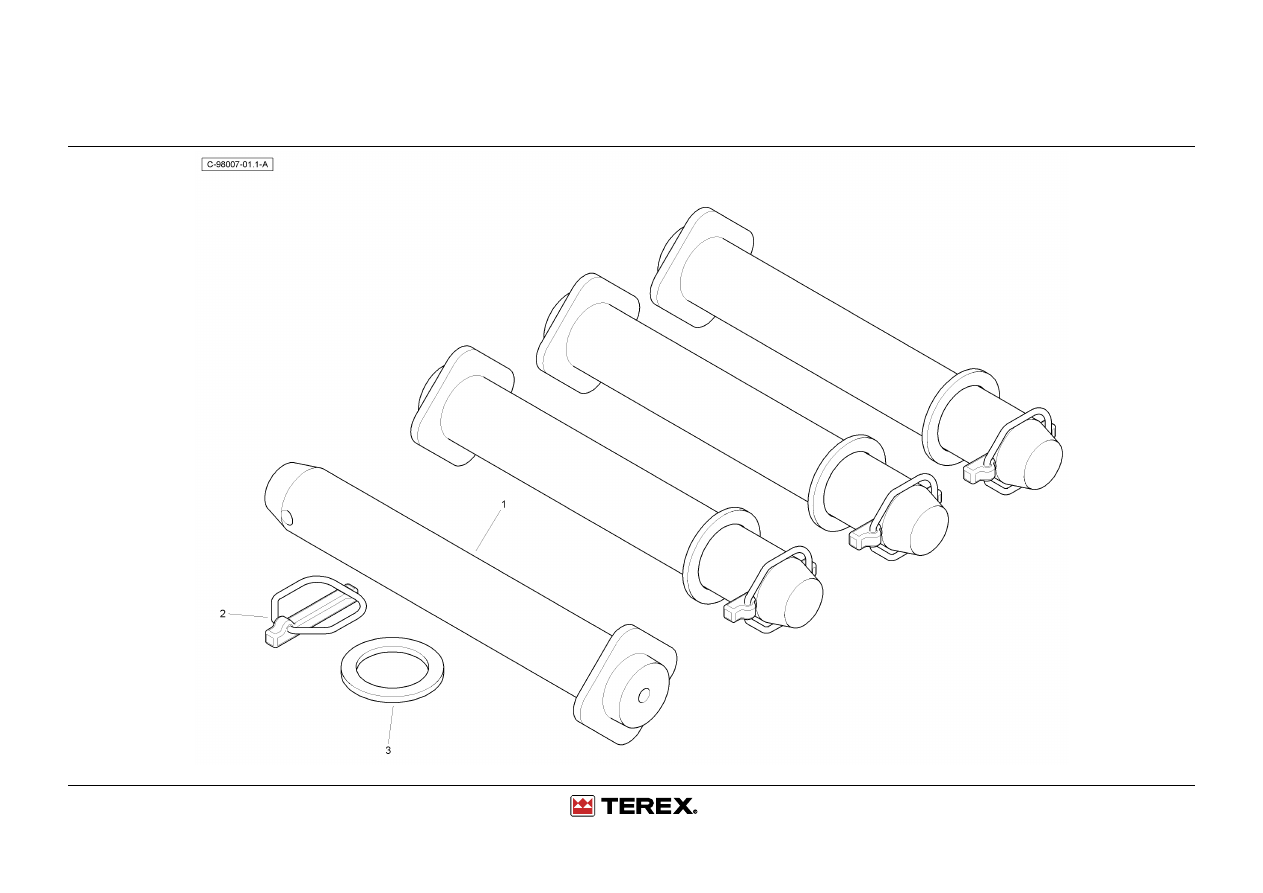

1

3516519M94

4

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

2

3516522M91

4

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

3

3501790M1

4

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

Bucket Pins Kit - 3 Pin

4067 98345

Bucket Pins Kit - 3 Pin

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

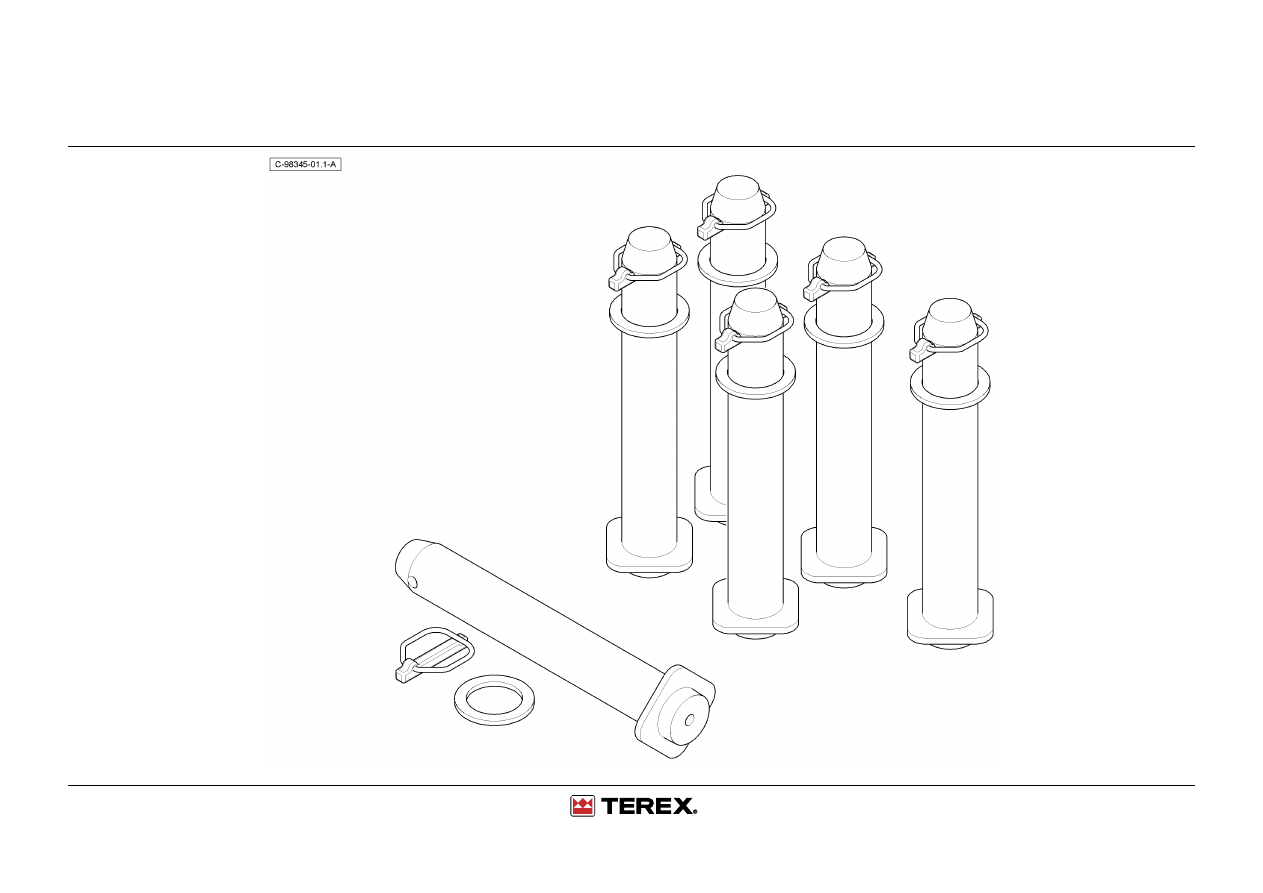

1

3516519M94

6

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

2

3516522M91

6

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

3

3501790M1

6

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

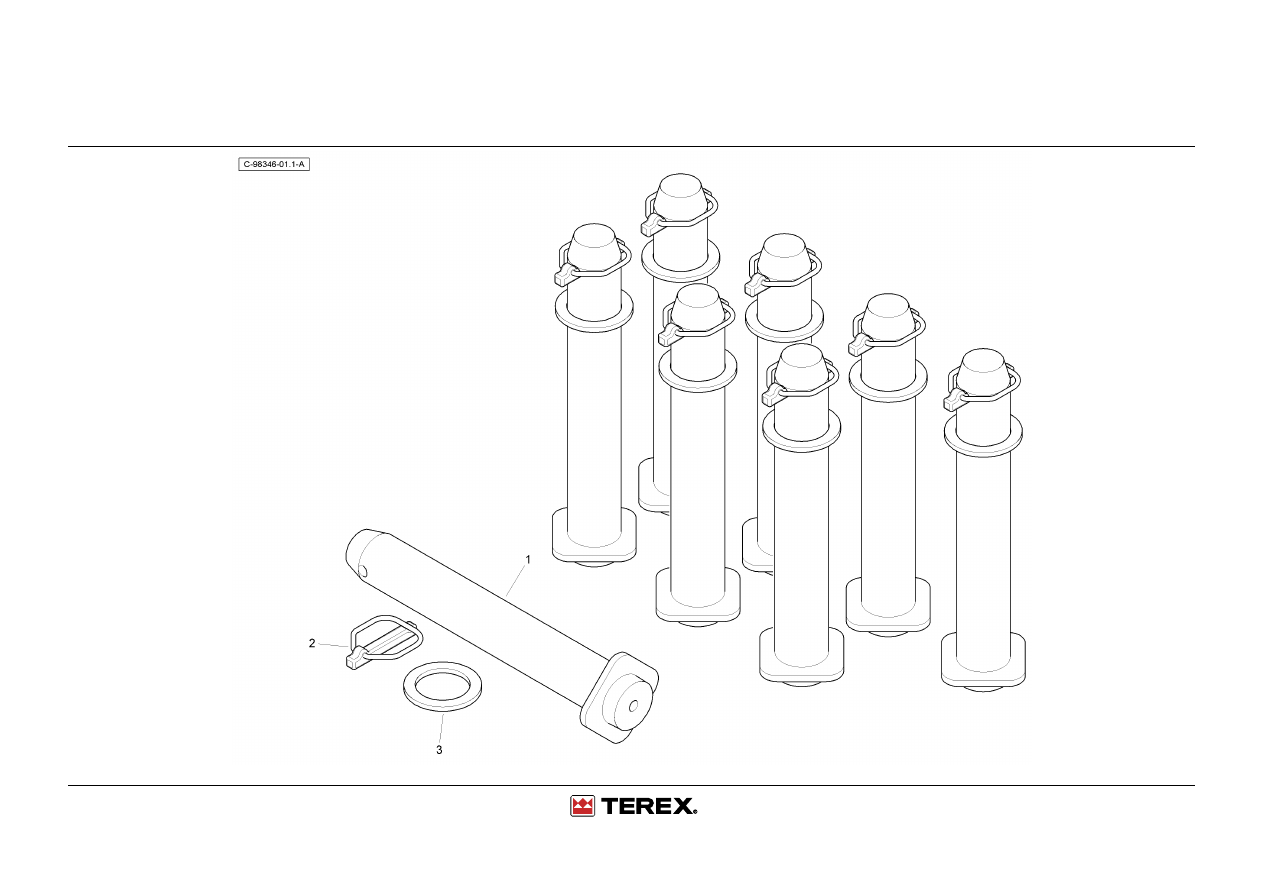

Bucket Pins Kit - 4 Pin

4067 98346

Bucket Pins Kit - 4 Pin

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3516519M94

8

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

2

3516522M91

8

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

3

3501790M1

8

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

Craning Kit - Ss - Std Dipper - ISO

4067 98432

Craning Kit - Ss - Std Dipper - ISO

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

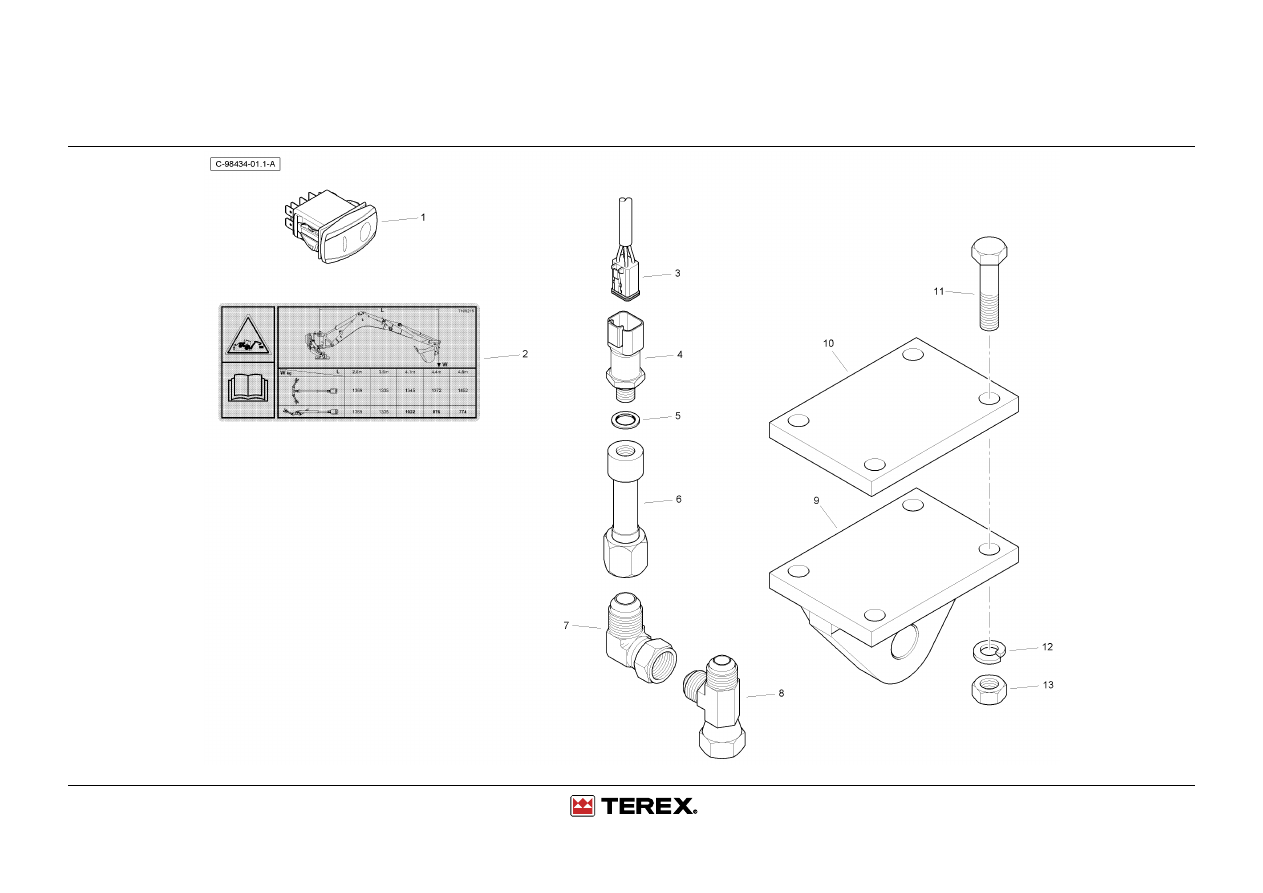

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T107717

1

Decal - Load Chart Tlb840
Ss Std ISO

Decal - Load Chart Tlb840 Ss
Std ISO

Decal - Load Chart
Tlb840 Ss Std ISO

Decal - Load Chart
Tlb840 Ss Std ISO

3

T108744

1

Craning Alarm Cable - Side
Shift

Kabel

Cable

Cable

4

T108876

1

Pressure Switch - Craning
Side-Shift Standard Dipper

Pressure Switch - Craning
Side-Shift Standard Dipper

Pressure Switch -
Craning Side-Shift
Standard Dipper

Pressure Switch -
Craning Side-Shift
Standard Dipper

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Ss - Std Dipper - Ansi

4067 98433

Craning Kit - Ss - Std Dipper - Ansi

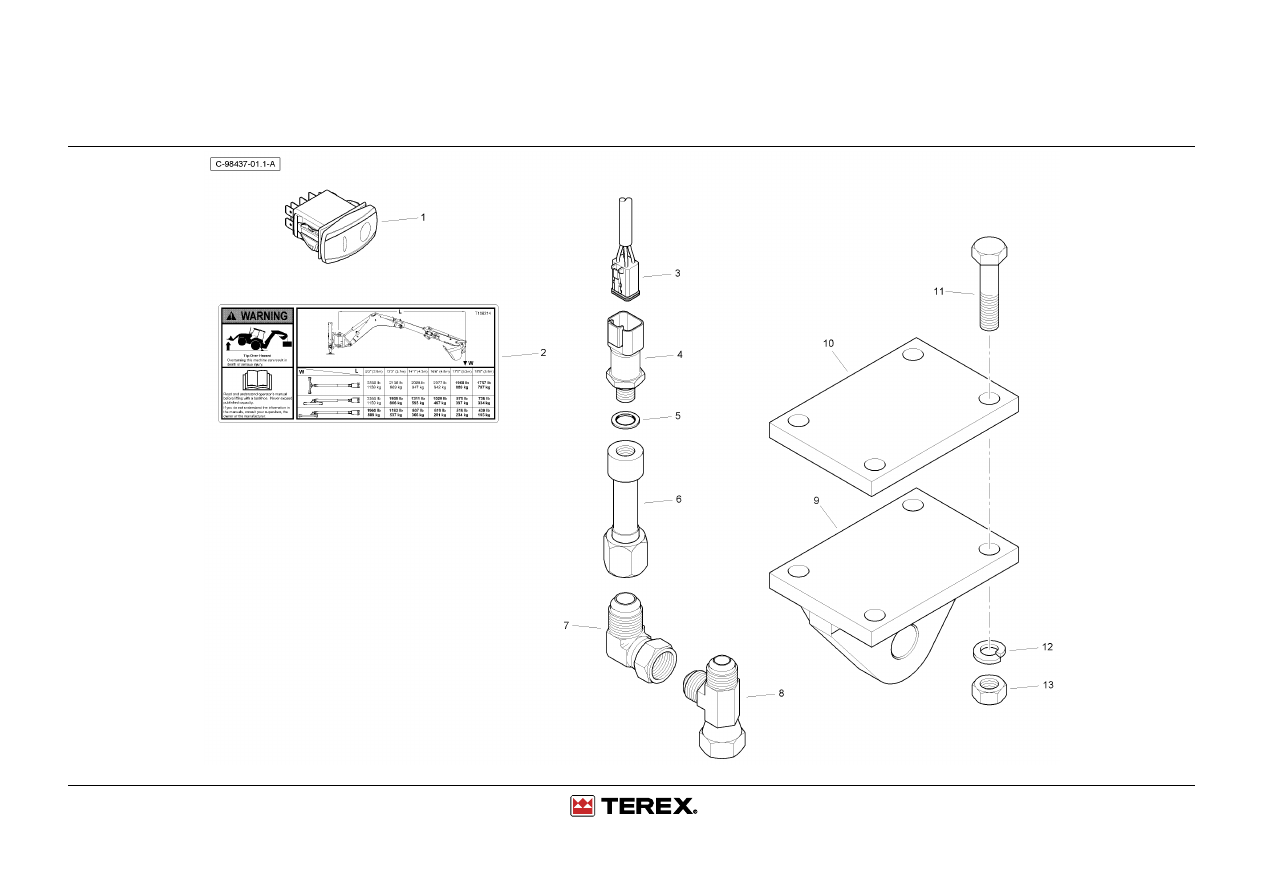

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108215

1

Decal - Load Chart Tlb840
Ss Std Ansi

Decal - Load Chart Tlb840 Ss
Std Ansi

Decal - Load Chart
Tlb840 Ss Std Ansi

Decal - Load Chart
Tlb840 Ss Std Ansi

3

T108744

1

Craning Alarm Cable - Side
Shift

Kabel

Cable

Cable

4

T108876

1

Pressure Switch - Craning
Side-Shift Standard Dipper

Pressure Switch - Craning
Side-Shift Standard Dipper

Pressure Switch -
Craning Side-Shift
Standard Dipper

Pressure Switch -
Craning Side-Shift
Standard Dipper

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Cm - Std Dipper - ISO

4067 98434

Craning Kit - Cm - Std Dipper - ISO

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108216

1

Decal - Load Chart Tlb840
Cm Std ISO

Decal - Load Chart Tlb840 Cm
Std ISO

Decal - Load Chart
Tlb840 Cm Std ISO

Decal - Load Chart
Tlb840 Cm Std ISO

3

T108869

1

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable - Centre
Mount

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable -
Centre Mount

4

T108877

1

Pressure Switch - Craning
Centre Mount Standard
Dipper

Pressure Switch - Craning
Centre Mount Standard Dipper

Pressure Switch -
Craning Centre Mount
Standard Dipper

Pressure Switch -
Craning Centre Mount
Standard Dipper

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Cm - Std Dipper - Ansi

4067 98435

Craning Kit - Cm - Std Dipper - Ansi

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108217

1

Decal - Load Chart Tlb840
Cm Std Ansi

Decal - Load Chart Tlb840 Cm
Std Ansi

Decal - Load Chart
Tlb840 Cm Std Ansi

Decal - Load Chart
Tlb840 Cm Std Ansi

3

T108869

1

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable - Centre
Mount

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable -
Centre Mount

4

T108877

1

Pressure Switch - Craning
Centre Mount Standard
Dipper

Pressure Switch - Craning
Centre Mount Standard Dipper

Pressure Switch -
Craning Centre Mount
Standard Dipper

Pressure Switch -
Craning Centre Mount
Standard Dipper

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Ss - Ext Dipper - ISO

4067 98436

Craning Kit - Ss - Ext Dipper - ISO

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T107716

1

Decal - Load Chart Tlb840
Ss Ext ISO

Aufkleber

Decalcomanie

Calcomania

3

T108744

1

Craning Alarm Cable - Side
Shift

Kabel

Cable

Cable

4

T110460

1

Pressure Switch - 110bar

Druckschalter - 110bar

Manocontact - 110bar

Interrup. Presion -
110bar

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Ss - Ext Dipper - Ansi

4067 98437

Craning Kit - Ss - Ext Dipper - Ansi

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108214

1

Decal - Load Chart Tlb840
Ss Ext Ansi

Aufkleber

Decalcomanie

Calcomania

3

T108744

1

Craning Alarm Cable - Side
Shift

Kabel

Cable

Cable

4

T110460

1

Pressure Switch - 110bar

Druckschalter - 110bar

Manocontact - 110bar

Interrup. Presion -
110bar

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Cm - Ext Dipper - ISO

4067 98438

Craning Kit - Cm - Ext Dipper - ISO

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108218

1

Decal - Load Chart Tlb840
Cm Ext ISO

Aufkleber

Decalcomanie

Calcomania

3

T108869

1

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable - Centre
Mount

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable -
Centre Mount

4

T108878

1

Pressure Switch - Craning
Centre Mount Extendible
Dipper

Druckschalter

Manocontact

Interrup Presion

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Craning Kit - Cm - Ext Dipper - Ansi

4067 98439

Craning Kit - Cm - Ext Dipper - Ansi

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107979

1

Switch - Craining

Schalter

Interrupteur

Interruptor

2

T108219

1

Decal - Load Chart Tlb840
Cm Ext Ansi

Aufkleber

Decalcomanie

Calcomania

3

T108869

1

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable - Centre
Mount

Craning Alarm Cable -
Centre Mount

Craning Alarm Cable -
Centre Mount

4

T108878

1

Pressure Switch - Craning
Centre Mount Extendible
Dipper

Druckschalter

Manocontact

Interrup Presion

5

090-92

1

Seal Bonded 1/4inbsp

Dichtung

Joint

Junta

6

T107392

1

Pressure Transmitter Tube
Weld Assy

Rohr

Tube

Tubo

7

367386X1

1

Elbow Swiv. 7/8"

Winkelstuck

Coude

Codo, 90°

8

364704X1

1

Connector, Hydraulic -
"Tee"

Winkelstück

Coude

Codo

9

T108465

1

Craning Bracket Weld
Assembly

Haltearm

Support Fixation

Soporte

10

T108865

1

Craning Plate - Grey

Klemmplatte

Platine

Placo De Abrazo

11

3009511X1

4

Bolt, Hex. - M12 X 55

Bolzen M12 X 55

Goupille

Perno

12

339369X1

4

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

13

3009695X1

4

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

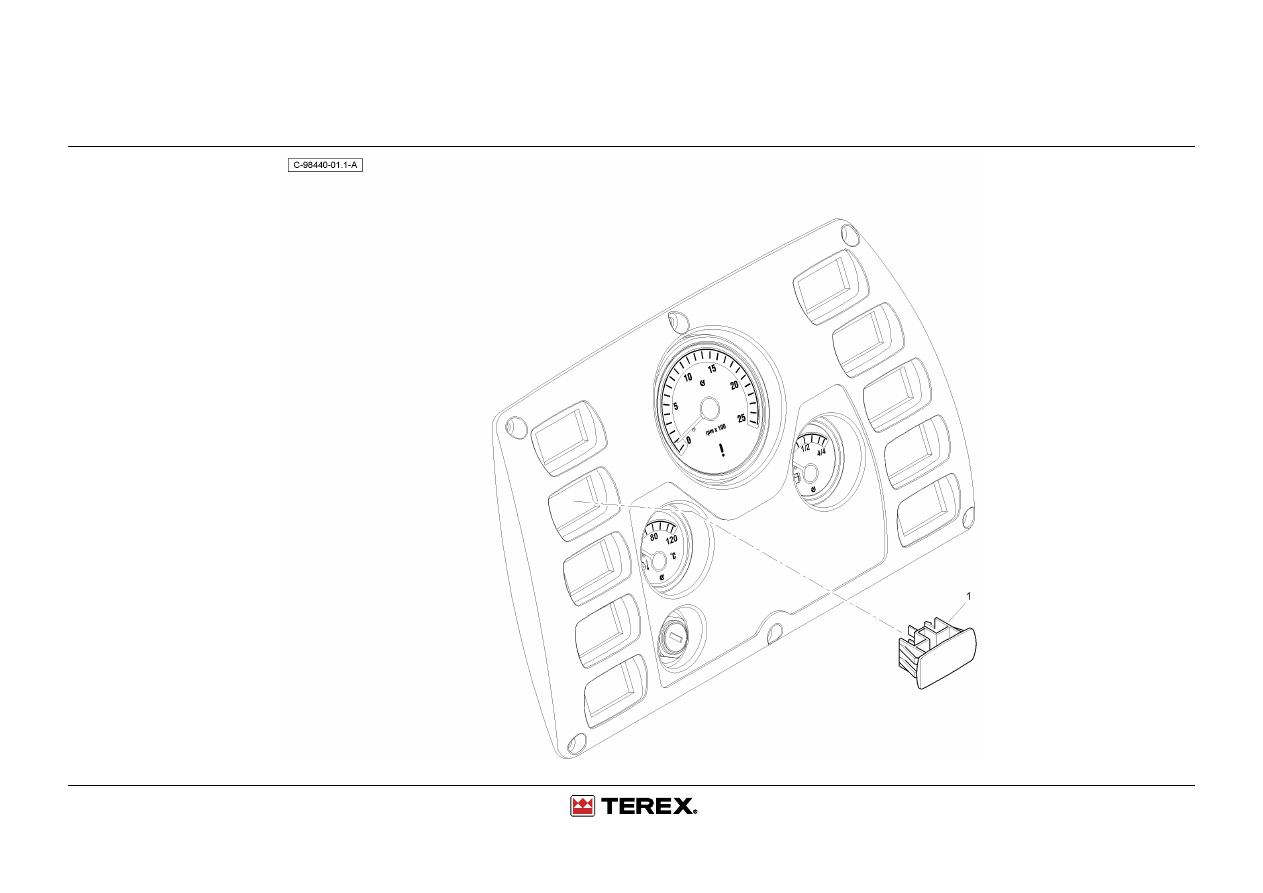

Object Handling Kit - None

4067 98440

Object Handling Kit - None

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114338M1

1

Switch - Hole Plug

Schalter - Verschlstopfen

Interrupteur - Bouchon Interruptor - Tapon
