Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 37

Swing Hydrraulics - Ss

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T102712

1

Hose Assy - Slew Regen

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112720M91

1

Hose Assy - Valve To Swing
Right Slew He

Hose Assy - Valve To Swing
Right Slew He

Hose Assy - Valve To
Swing Right Slew He

Hose Assy - Valve To
Swing Right Slew He

3

T102713

1

Hose Assy - Slew Regen

Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

6112719M91

1

Hose Assy - Valve To Swing
Left Slew He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

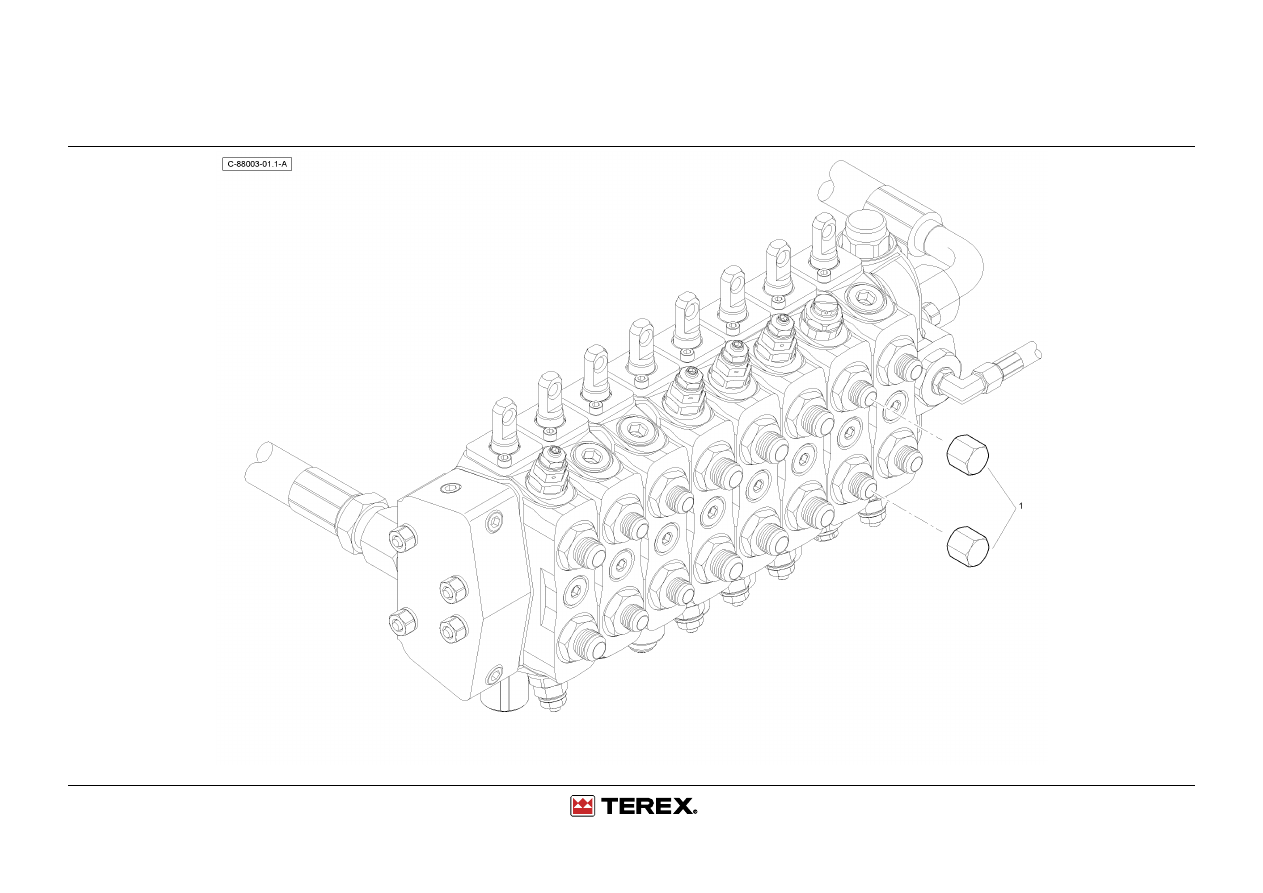

Swing Hydrraulics - None

4067 88003

Swing Hydrraulics - None

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

356580X1

2

Cap(Re-Usable Mls16)

Kappe

Capuchon

Obturador

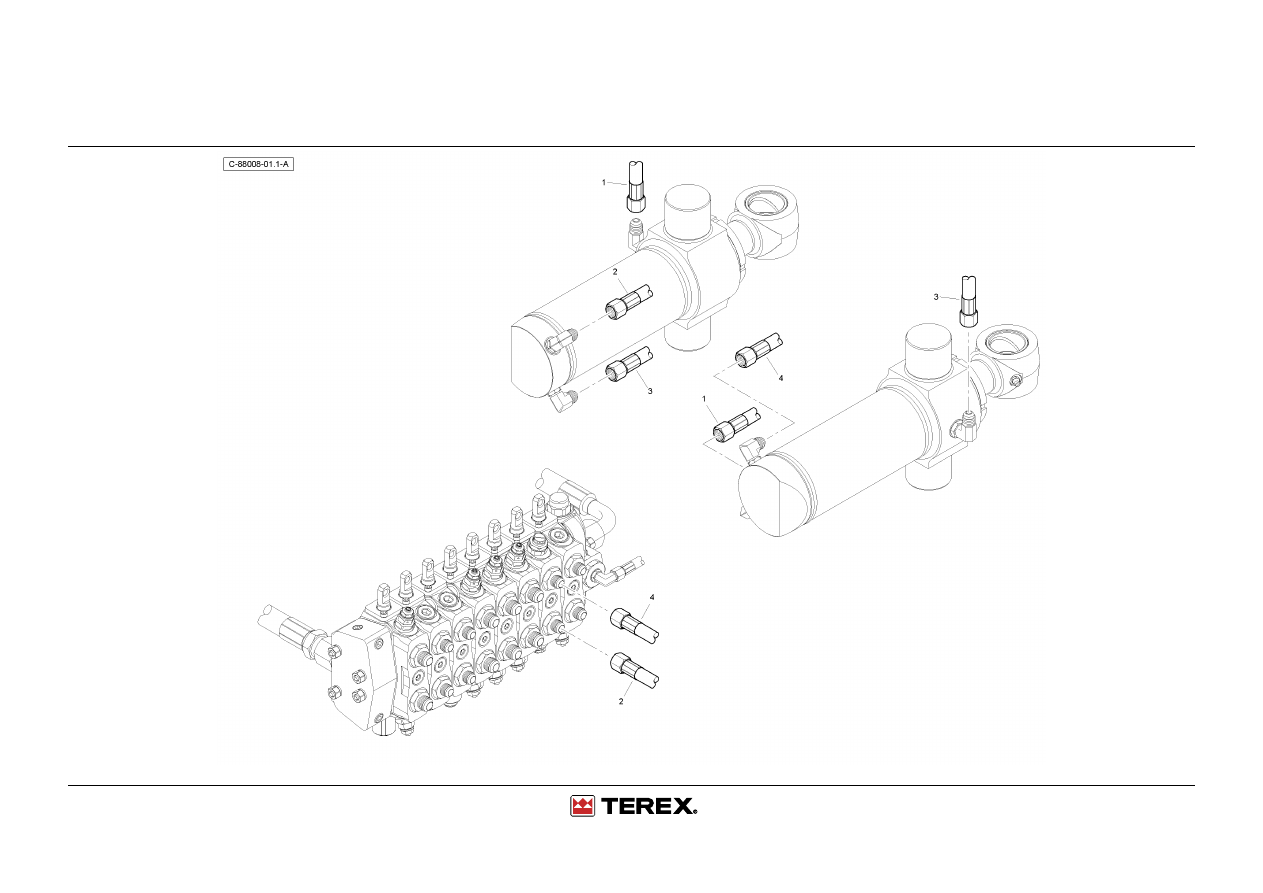

Swing Hoses

4067 88003

Swing Hoses

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123170

1

Hose Assy - Slew Ram

Hose Assy - Slew Ram

Hose Assy - Slew Ram Hose Assy - Slew Ram

2

T123166

1

Hose Assy - Slew Ram LH

Hose Assy - Slew Ram LH

Hose Assy - Slew Ram
LH

Hose Assy - Slew Ram
LH

3

T123170

1

Hose Assy - Slew Ram

Hose Assy - Slew Ram

Hose Assy - Slew Ram Hose Assy - Slew Ram

4

6112720M91

1

Hose Assy - Valve To Swing
Right Slew He

Hose Assy - Valve To Swing
Right Slew He

Hose Assy - Valve To
Swing Right Slew He

Hose Assy - Valve To
Swing Right Slew He

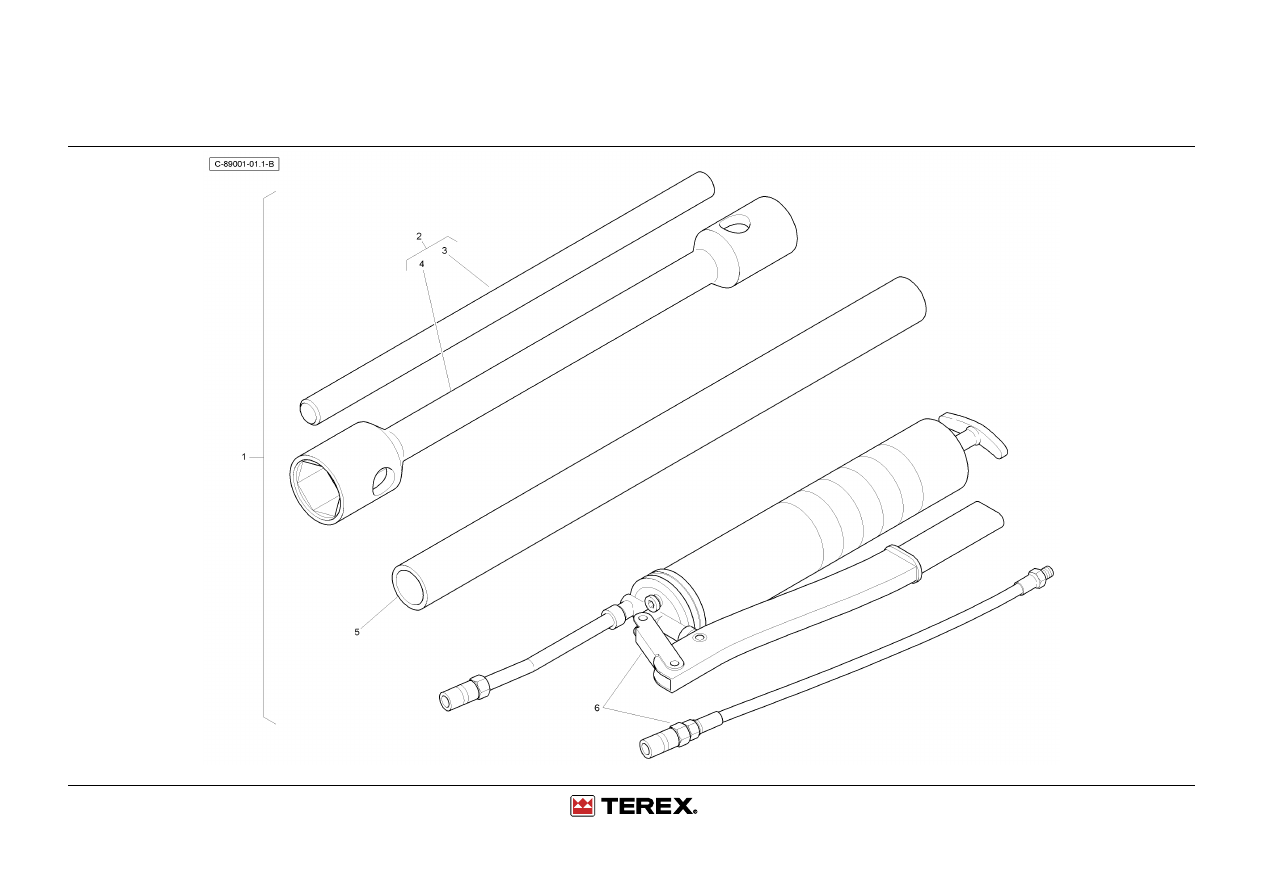

Tool Kit - Wheel Brace + Grease Gun

4067 89001

Tool Kit - Wheel Brace + Grease Gun

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6106273M94

1

Kit - Wheelbrace +
Greasegun

Werkzeugsatz

Kit D¿Outillage

Herramientas

1

T115376

1

Kit - Wheelbrace +
Greasegun

Kit - Wheelbrace + Greasegun Kit - Wheelbrace +

Greasegun

Kit - Wheelbrace +
Greasegun

Eco 1276

2

6106272M92

1

Wheel Nut Spanner &
Tommy Bar

Schrschlüssel

Clé

Llave

2

T112845

1

Wheel Nut Spanner &
Tommy Bar

Schraubschlussel

Cle

Liave De Rueda

Eco 1276

3

#BAR

1

Bar

Bar

Bar

Bar

Ref.2

4

#WRENCH

1

Wrench

Wrench

Wrench

Wrench

Ref.2

5

6108796M1

1

Distance Sleeve

Distanzrohr

Entretoise

Distance Sleeve

6

T102072

1

Grease Gun & Adaptors *S* Fettpresse

Pompe A Graisse

Bomba De Engrase

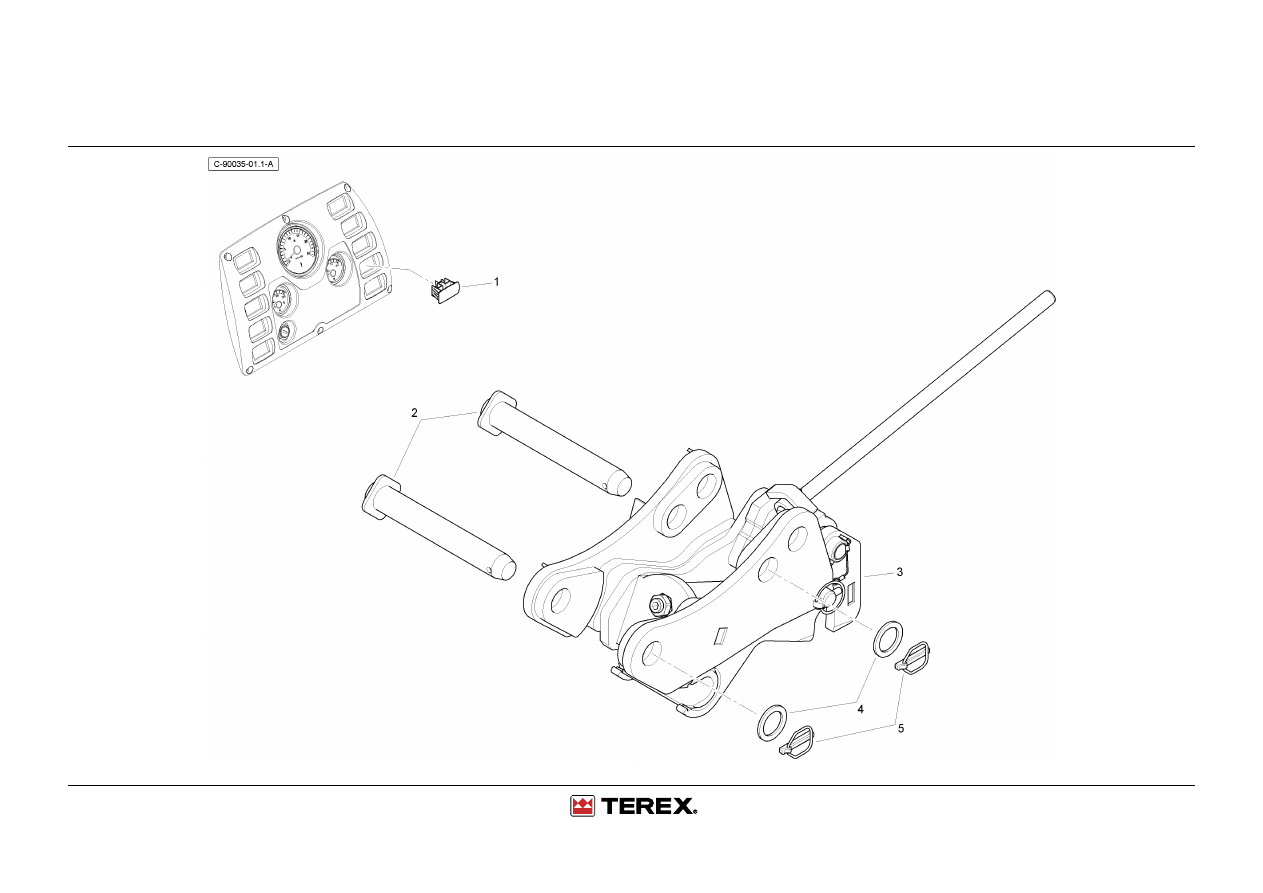

Digger Quick Attach - Mechanical

4067 90035

Digger Quick Attach - Mechanical

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114338M1

1

Switch - Hole Plug

Schalter - Verschlstopfen

Interrupteur - Bouchon Interruptor - Tapon

2

3516519M94

2

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

3

T104977

1

Mechanical Quick Attach -
Digger

Schnellkupplung Kpl

Ensem. D'attel. Rap.

Engan. Rapido Conj.

4

3501790M1

2

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

5

3516522M91

2

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

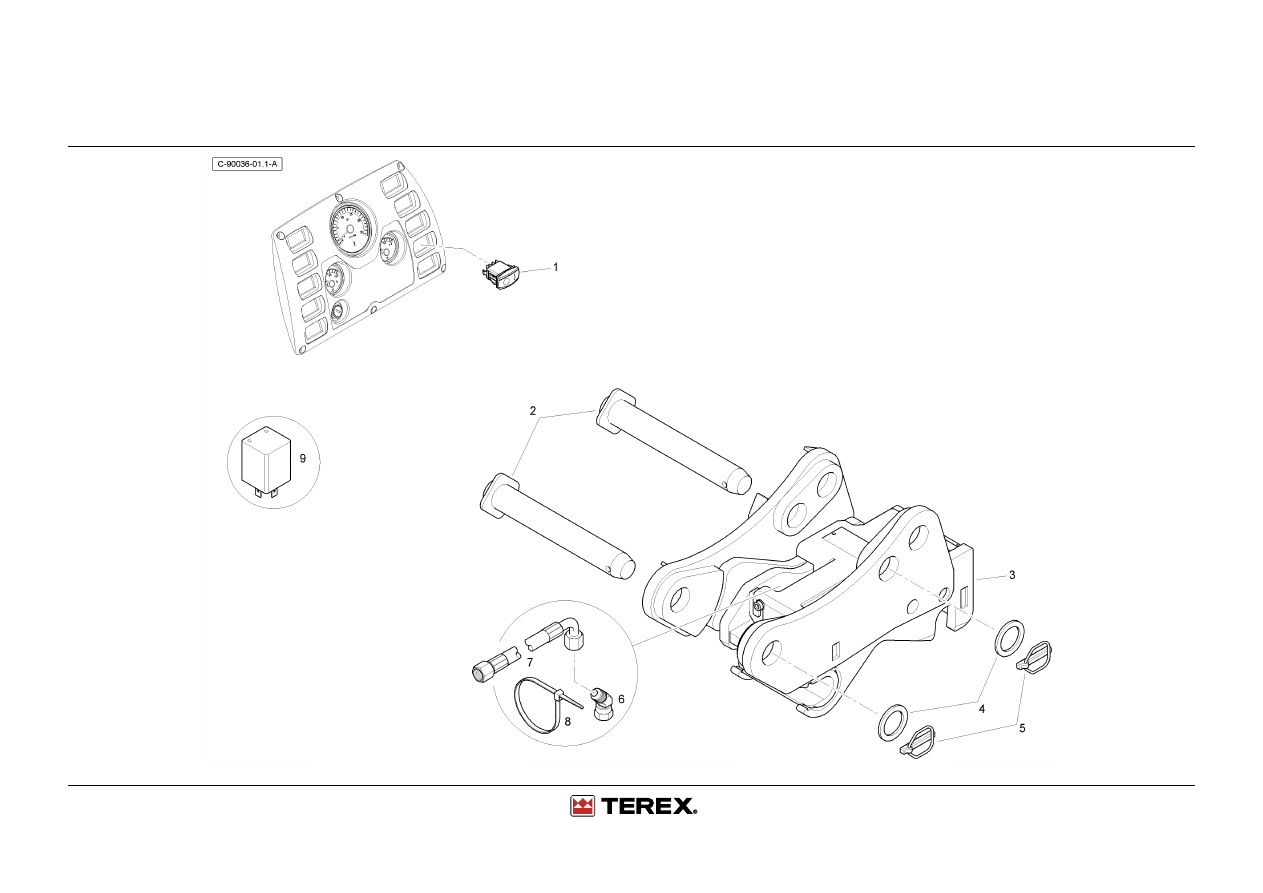

Digger Quick Attach - Hydraulic

4067 90036

Digger Quick Attach - Hydraulic

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114334M91

1

Switch - Excavator Quick
Attach

Schalter

Interrupteur

Interruptor

2

3516519M94

2

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

3

T116277

1

Hydraulic Quick Attach -
Digger

Schnellkupplung Kpl

Ensemble D'attel
Rapide

Egan.Rapido,Conj,

4

3501790M1

2

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

5

3516522M91

2

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

6

373781X1

2

45deg Swivel Connector
7/16 Unf Jic

45deg Swivel Connector 7/16
Unf Jic

45deg Swivel
Connector 7/16 Unf
Jic

45deg Swivel
Connector 7/16 Unf
Jic

7

T105582

2

Hose Assy - Whites
Hydraulic Qa

Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

1862425M1

1

Tie 385mm T50l

Kabelbinder

Attache Cable

Enlace De Cable

9

T106374

1

Qa Timer Relay

Relais

Relais

Rele

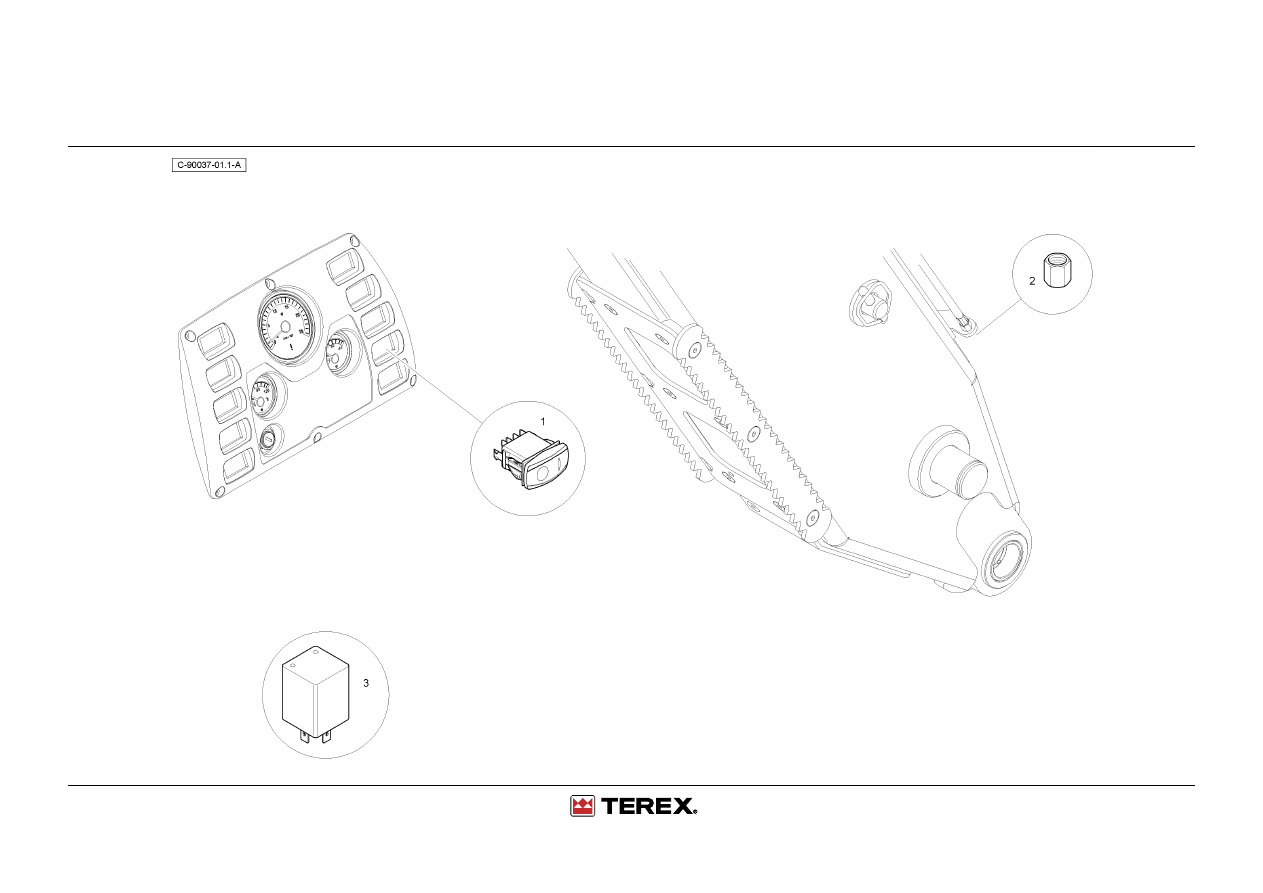

Digger Quick Attach - Hydraulics Only - No Unit

4067 90037

Digger Quick Attach - Hydraulics Only - No Unit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114334M91

1

Switch - Excavator Quick
Attach

Schalter

Interrupteur

Interruptor

2

356577X1

2

Cap Blanking 7/16 Jic

Kappe

Chapeau

Sombrerete

3

T106374

1

Qa Timer Relay

Relais

Relais

Rele

Not Serviced

4067 90099

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

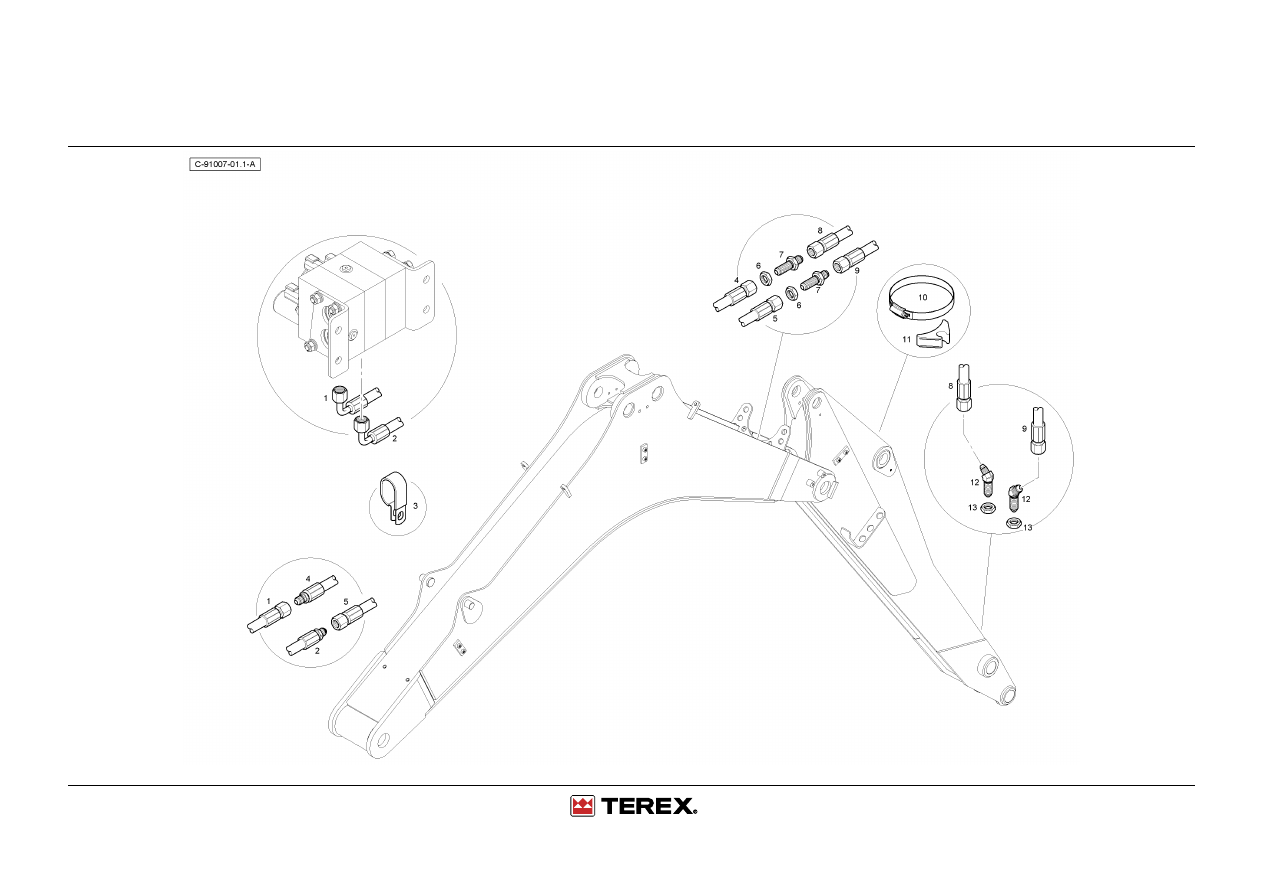

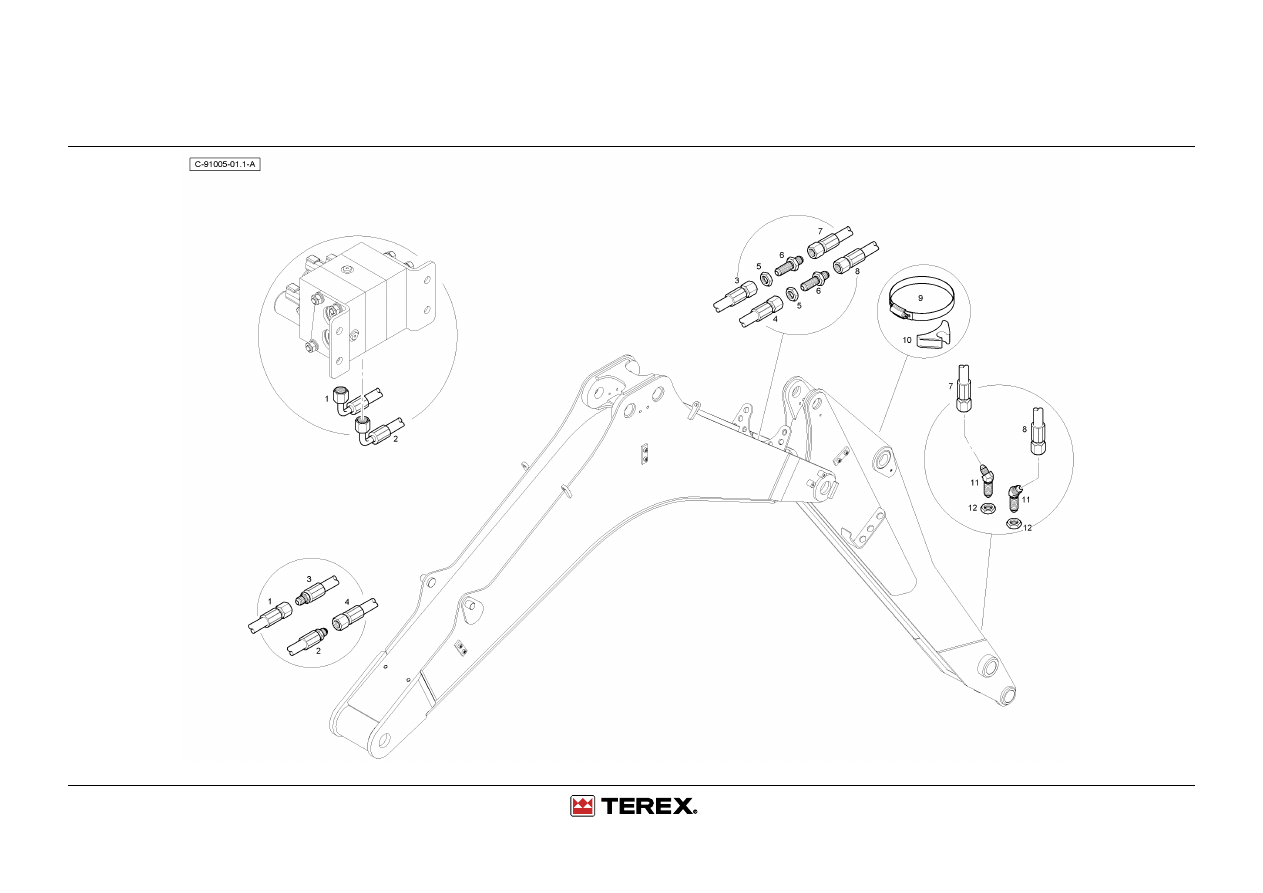

Digger Quick Attach Hydraulics - Cm - Std Dip

4067 91005

Digger Quick Attach Hydraulics - Cm - Std Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112683M91

1

Hose Assy (Q.A - Rod End)
Band Black

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112684M91

1

Hose Assy (Q.A - Head
End) Band Green

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

T101031

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

T101030

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

6

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

7

T101032

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101033

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

10

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

11

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

12

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

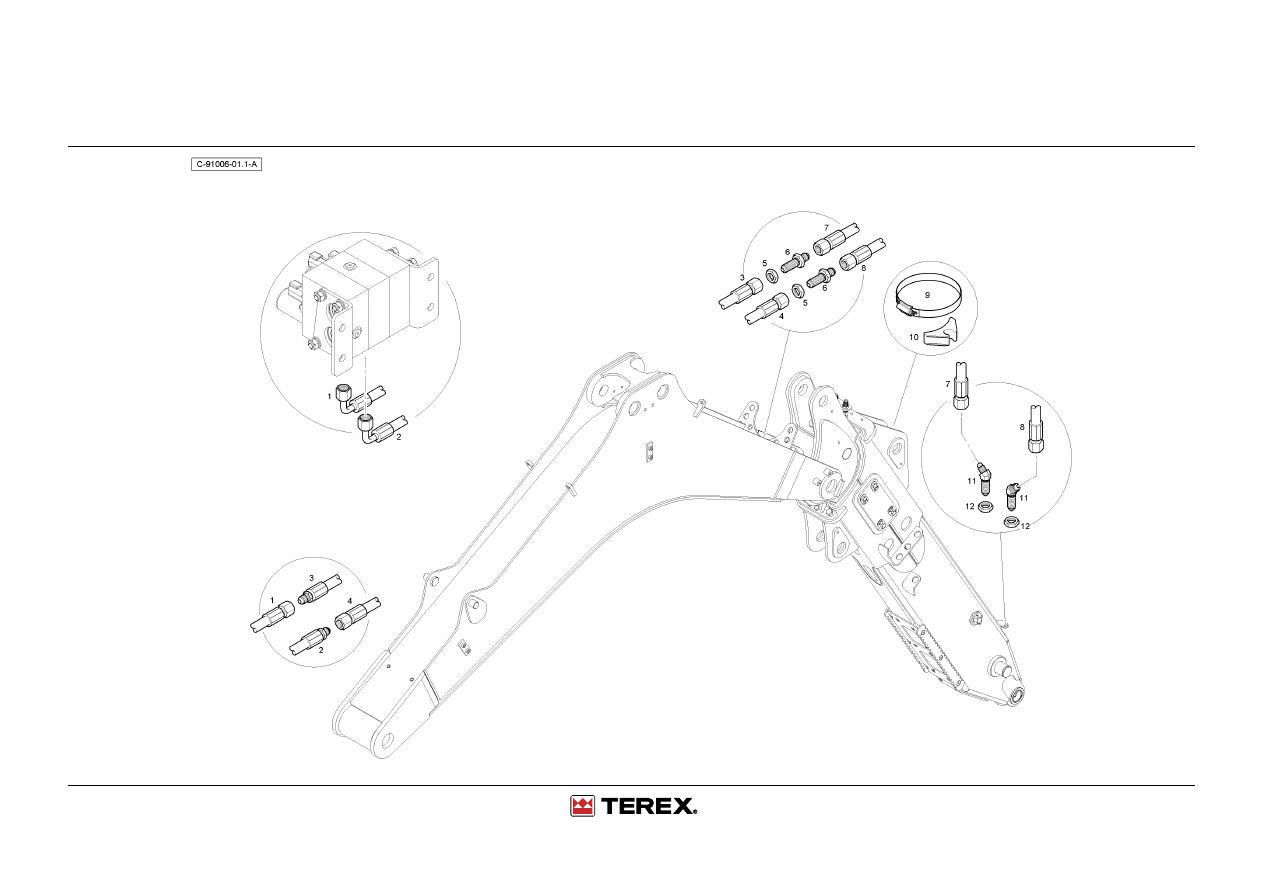

Digger Quick Attach Hydraulics - Cm - Ext Dip

4067 91006

Digger Quick Attach Hydraulics - Cm - Ext Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112683M91

1

Hose Assy (Q.A - Rod End)
Band Black

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112684M91

1

Hose Assy (Q.A - Head
End) Band Green

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

T101031

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

T101030

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

6

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

7

T101069

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101070

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Mamguera

9

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

10

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

11

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

12

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

Digger Quick Attach Hydraulics - Ss - Std Dip

4067 91007

Digger Quick Attach Hydraulics - Ss - Std Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112900M91

1

Hose Assy - Valve To Swing
Qa Re

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112901M91

1

Hose Assy - Valve To Swing
Qa He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

6111362M1

3

Clip

Schelle

Circlip

Clip

4

T101031

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

T101030

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

6

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

7

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

8

T101032

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

T101033

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

10

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

11

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

12

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

13

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

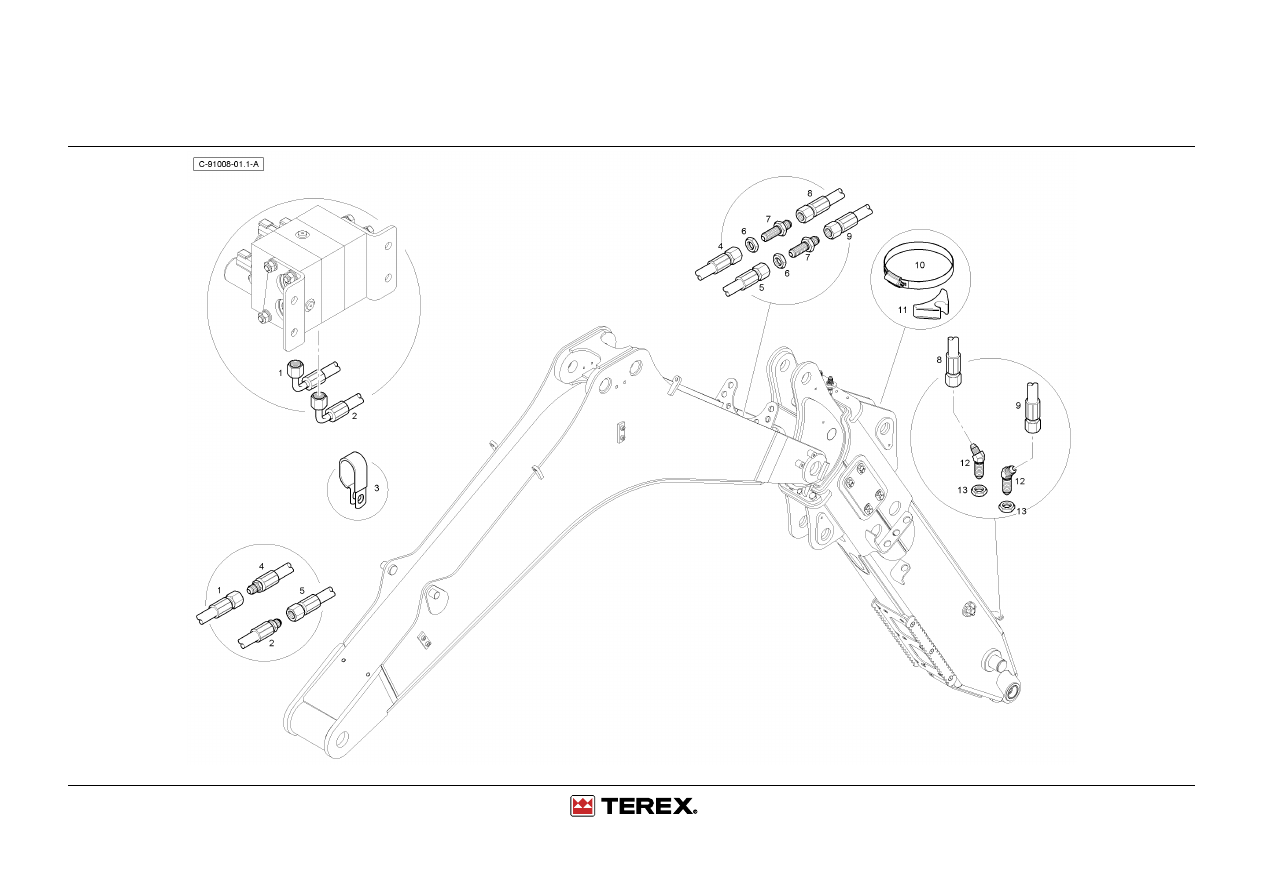

Digger Quick Attach Hydraulics - Ss - Ext Dip

4067 91008

Digger Quick Attach Hydraulics - Ss - Ext Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112900M91

1

Hose Assy - Valve To Swing
Qa Re

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112901M91

1

Hose Assy - Valve To Swing
Qa He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

6111362M1

3

Clip

Schelle

Circlip

Clip

4

T101031

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

T101030

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

6

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

7

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

8

T101069

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

T101070

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Mamguera

10

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

11

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

12

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

13

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

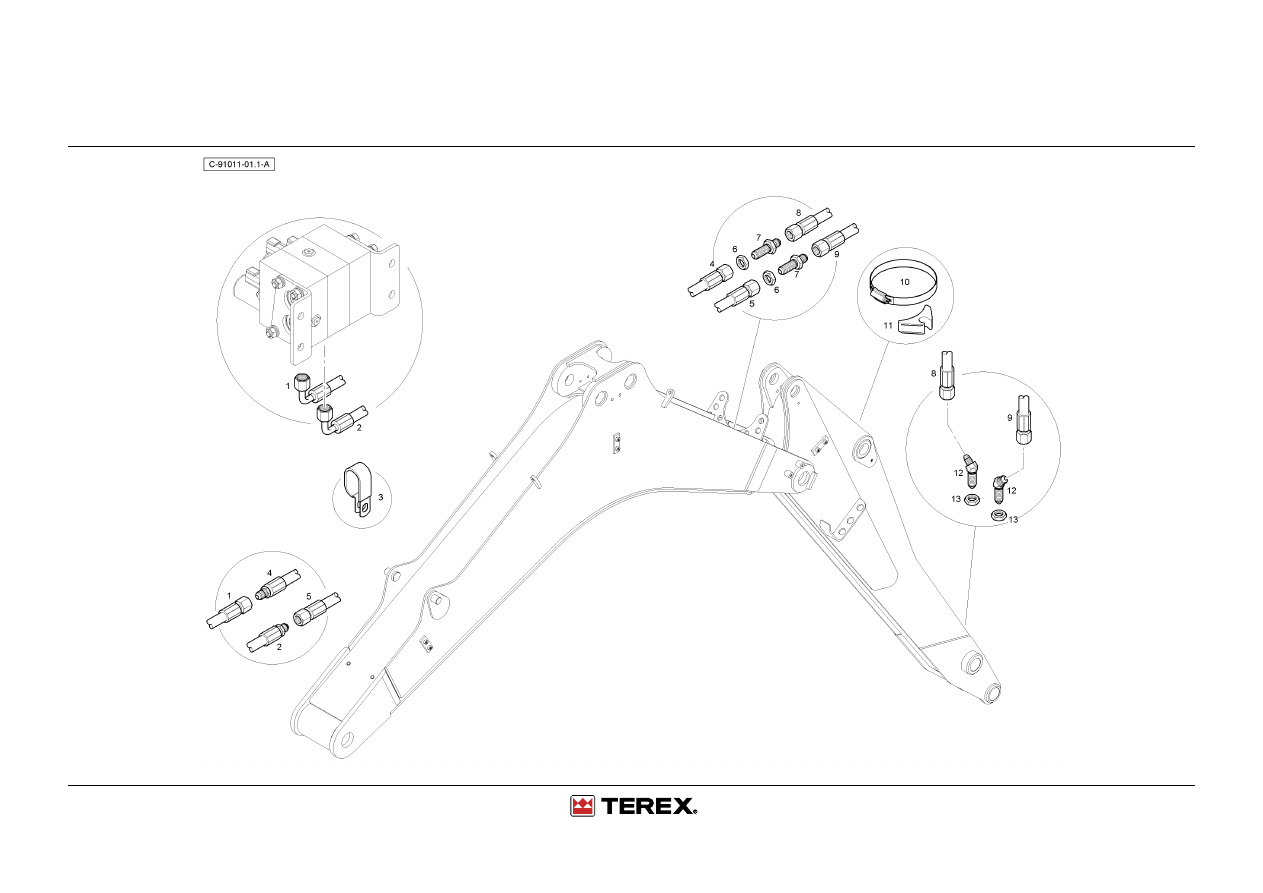

Digger Quick Attach Hoses - Extending Dipper

4067 91099

Digger Quick Attach Hoses - Extending Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123717

1

Hose Assy (Rod End)

Hose Assy (Rod End)

Hose Assy (Rod End)

Hose Assy (Rod End)

2

T123718

1

Hose Assy (Head End)

Hose Assy (Head End)

Hose Assy (Head End) Hose Assy (Head End)

3

6111362M1

3

Clip

Schelle

Circlip

Clip

4

T123720

1

Hose Assy (Q.A. - Rod End) Hose Assy (Q.A. - Rod End)

Hose Assy (Q.A. - Rod
End)

Hose Assy (Q.A. - Rod
End)

5

T123719

1

Hose Assy (Q.A. - Head
End)

Hose Assy (Q.A. - Head End)

Hose Assy (Q.A. -
Head End)

Hose Assy (Q.A. -
Head End)

6

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

7

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

8

T101069

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

T101070

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Mamguera

10

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

11

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

12

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

13

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

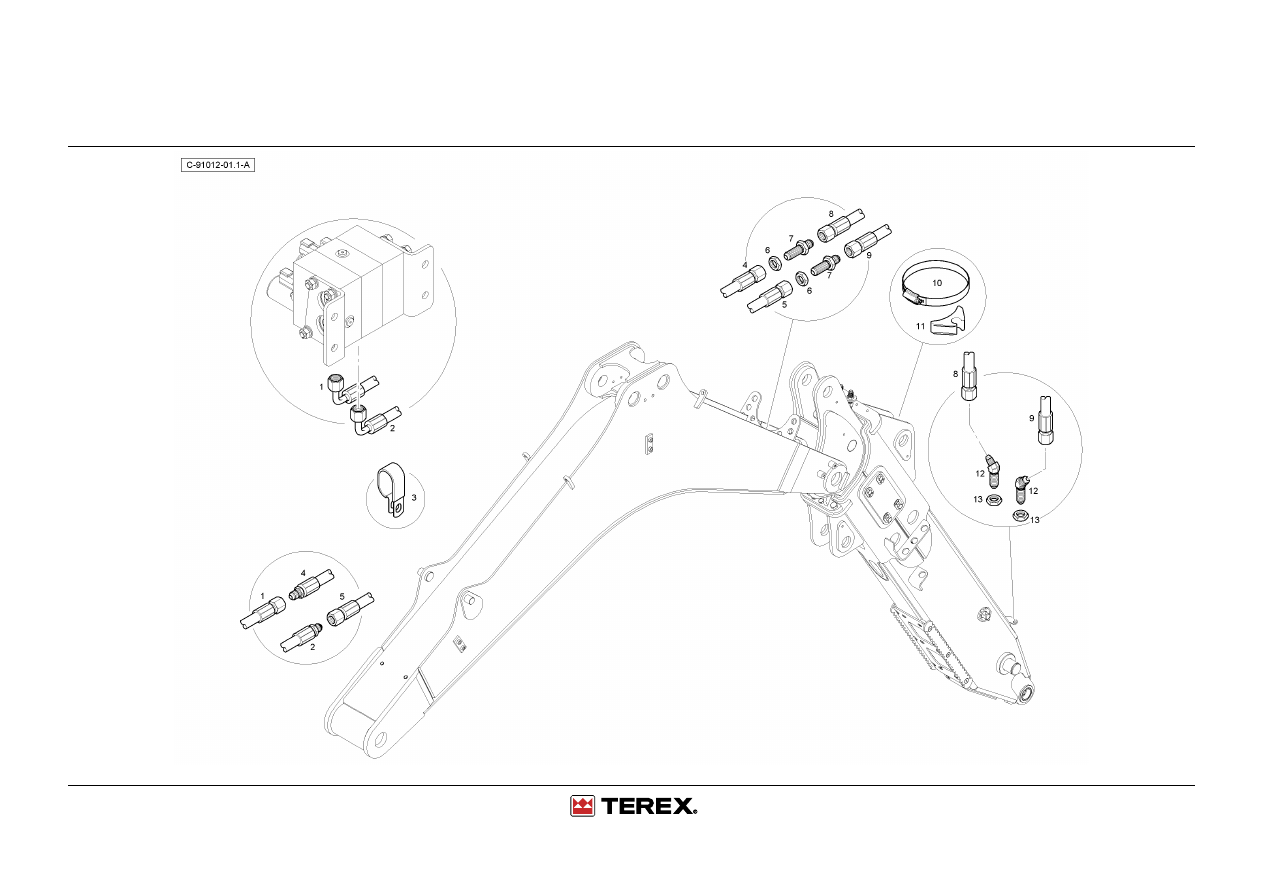

Digger Quick Attach Hoses

4067 91099

Digger Quick Attach Hoses

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123717

1

Hose Assy (Rod End)

Hose Assy (Rod End)

Hose Assy (Rod End)

Hose Assy (Rod End)

2

T123718

1

Hose Assy (Head End)

Hose Assy (Head End)

Hose Assy (Head End) Hose Assy (Head End)

3

6111362M1

3

Clip

Schelle

Circlip

Clip

4

T123720

1

Hose Assy (Q.A. - Rod End) Hose Assy (Q.A. - Rod End)

Hose Assy (Q.A. - Rod
End)

Hose Assy (Q.A. - Rod
End)

5

T123719

1

Hose Assy (Q.A. - Head
End)

Hose Assy (Q.A. - Head End)

Hose Assy (Q.A. -
Head End)

Hose Assy (Q.A. -
Head End)

6

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

7

356264X1

2

Union - 7/16" - 20 Unf Jic

Verschraubung - 7/16" - 20 Unf
Jic

Raccord - 7/16" - 20
Unf Jic

Racor - 7/16" - 20 Unf
Jic

8

T101032

1

Hose Assy (Q.A. - Rod End) Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

T101033

1

Hose Assy (Q.A. - Head
End)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

10

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

11

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

12

371089X1

2

Elbow 45 Deg

Kniestück, 45°

Coude, 45

Codo, 45°

13

356612X1

2

Nut 7/16" Unf

Mutter 7/16" Unf

Ecrou Unf

Tuerca

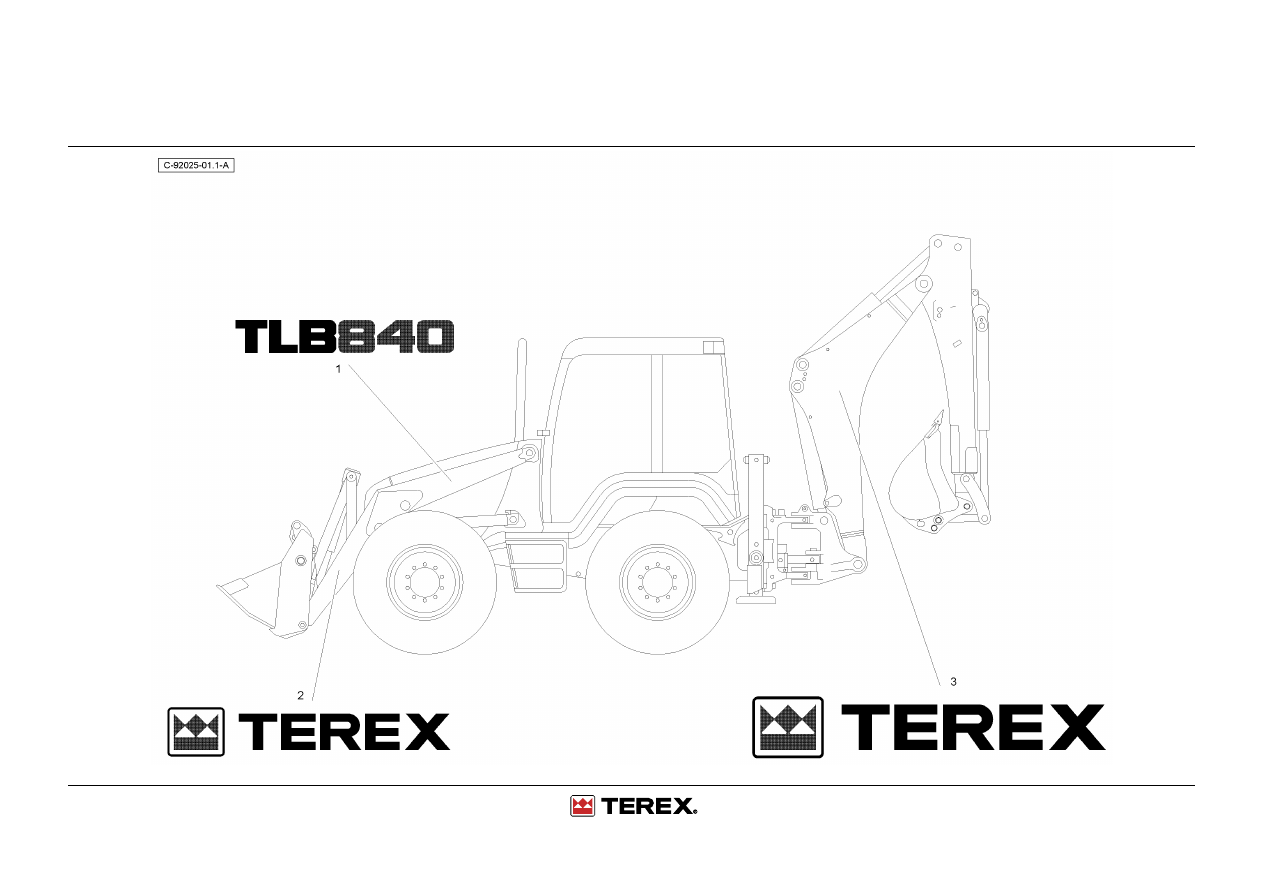

Machine Identity Decals - Tlb840

4067 92025

Machine Identity Decals - Tlb840

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T107991

2

Identity Decal - Tlb840

Aufkleber

Decalcomanie

Calcomania

2

8002-2690

2

Decal - Crown Terex

Decal - Crown Terex

Decal - Crown Terex

Decal - Crown Terex

3

8002-2681

2

Decal - Terex Crown

Abziehbild

Decalcolmanie

Placa

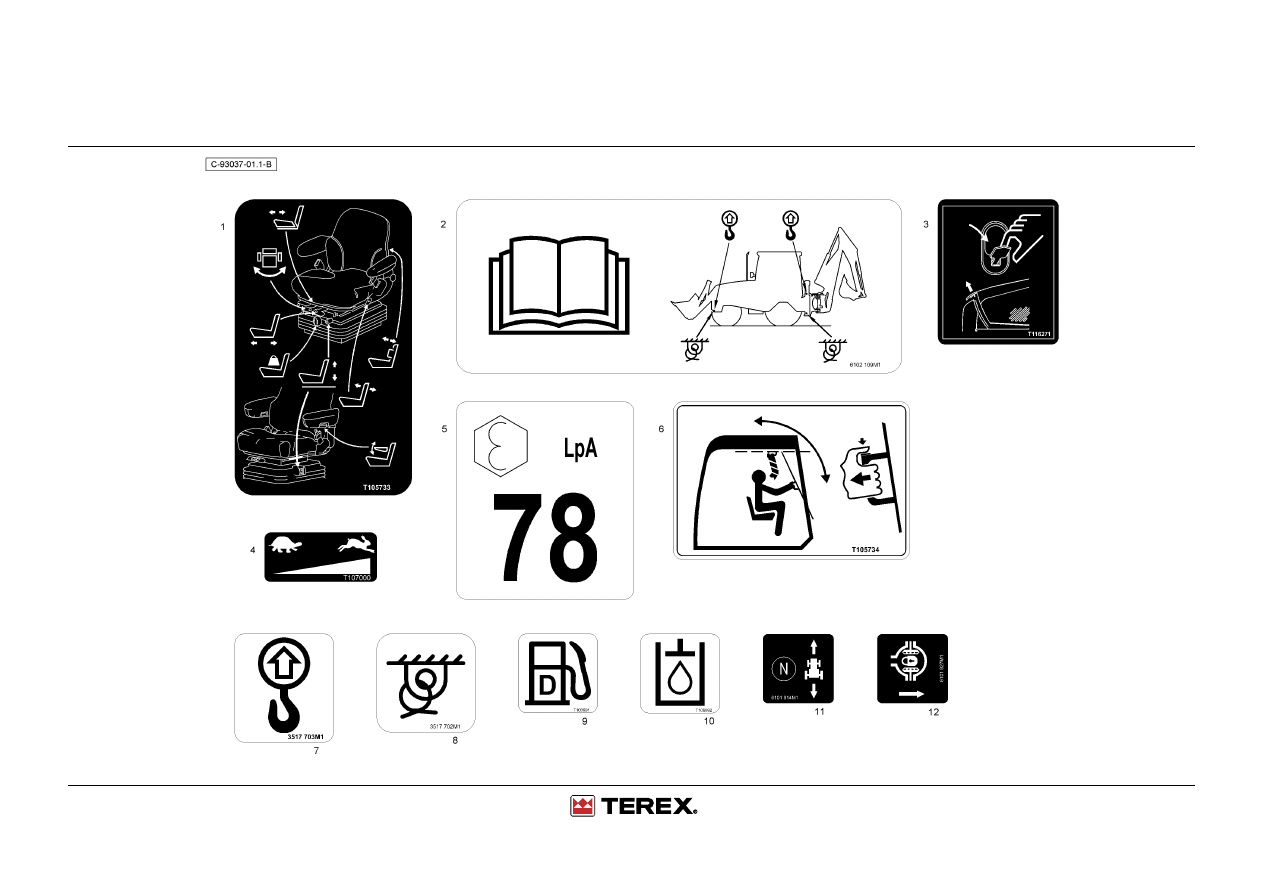

Decals - Instructions

4067 93037

Decals - Instructions

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105733

1

Decal - Seat Adjustment

Aufkleber

Decalcomanie

Calcomania

2

6102109M2

1

Decal - Lifting & Tie Down

Aufkleber

Adhésif

Adhesivo

3

T116271

1

Decal - Bonnet Release

Aufkleber

Decalcomanie

Calcomania

4

T107000

1

Decal - Hand Throttle

Aufkleber

Decalcomanie

Calcomania

5

6009536M1

1

Decal Noise 78

Aufkleber

Adhésif

Adhesivo

6

T105734

1

Decal - Rear Window
Operation

Decal - Rear Window
Operation

Decal - Rear Window
Operation

Decal - Rear Window
Operation

7

3517703M1

4

Decal - Lifting

Aufkleber

Adhésif

Adhesivo

8

3517702M1

4

Decal - Tie Down

Aufkleber

Adhésif

Adhesivo

9

T106991

1

Decal - Diesel Fuel

Aufkleber

Decalcomanie

Calcomania

10

T106992

1

Decal - Hydraulic Oil Filler
- ISO

Aufkleber

Decalcomanie

Calcomania

11

6101914M1

1

Decal - Forward / Reverse

Aufkleber

Adhésif

Adhesivo

12

6101927M1

1

Decal - Diff Lock

Aufkleber

Collant

Adhesivo

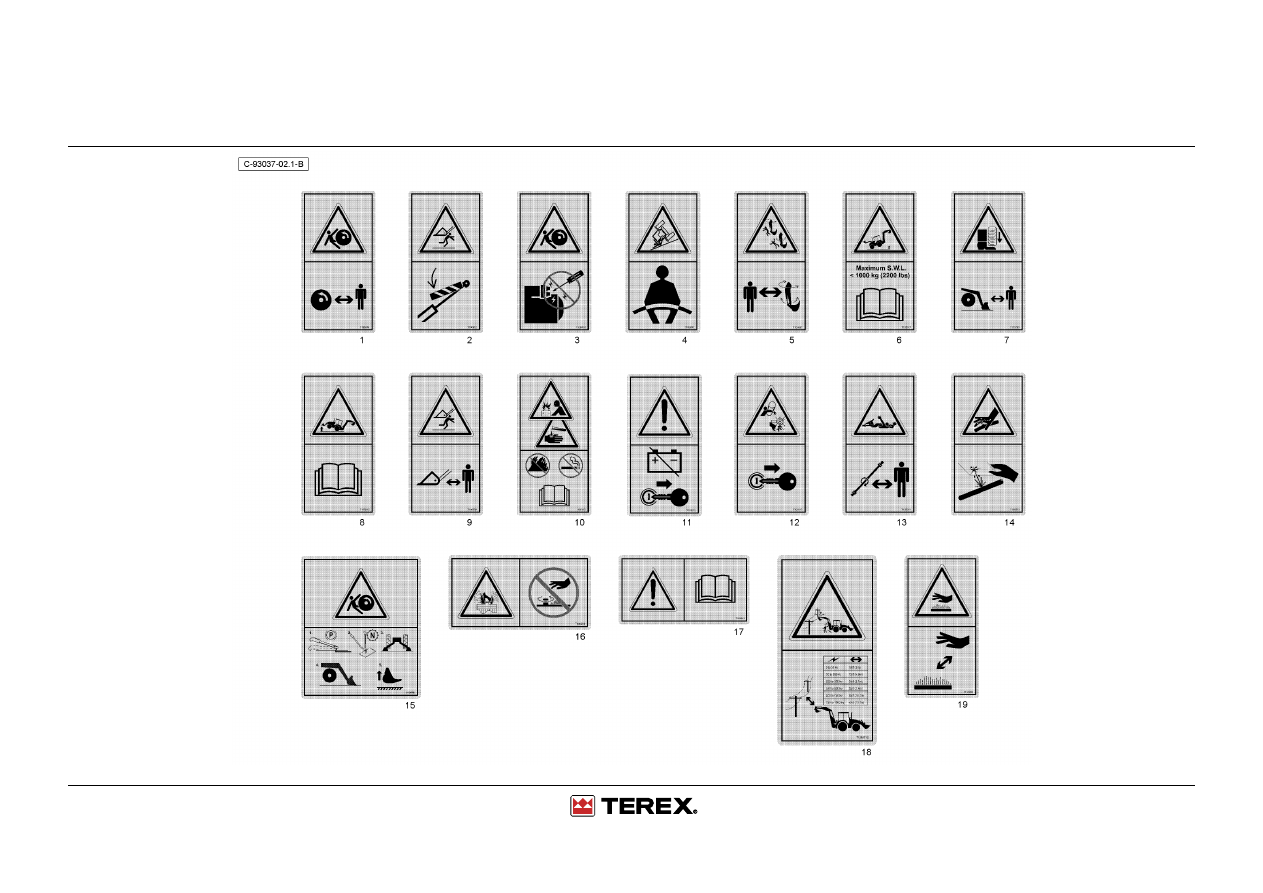

Decals - Warning

4067 93037
