Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 36





THIS PAGE INTENTIONALLY LEFT BLANK

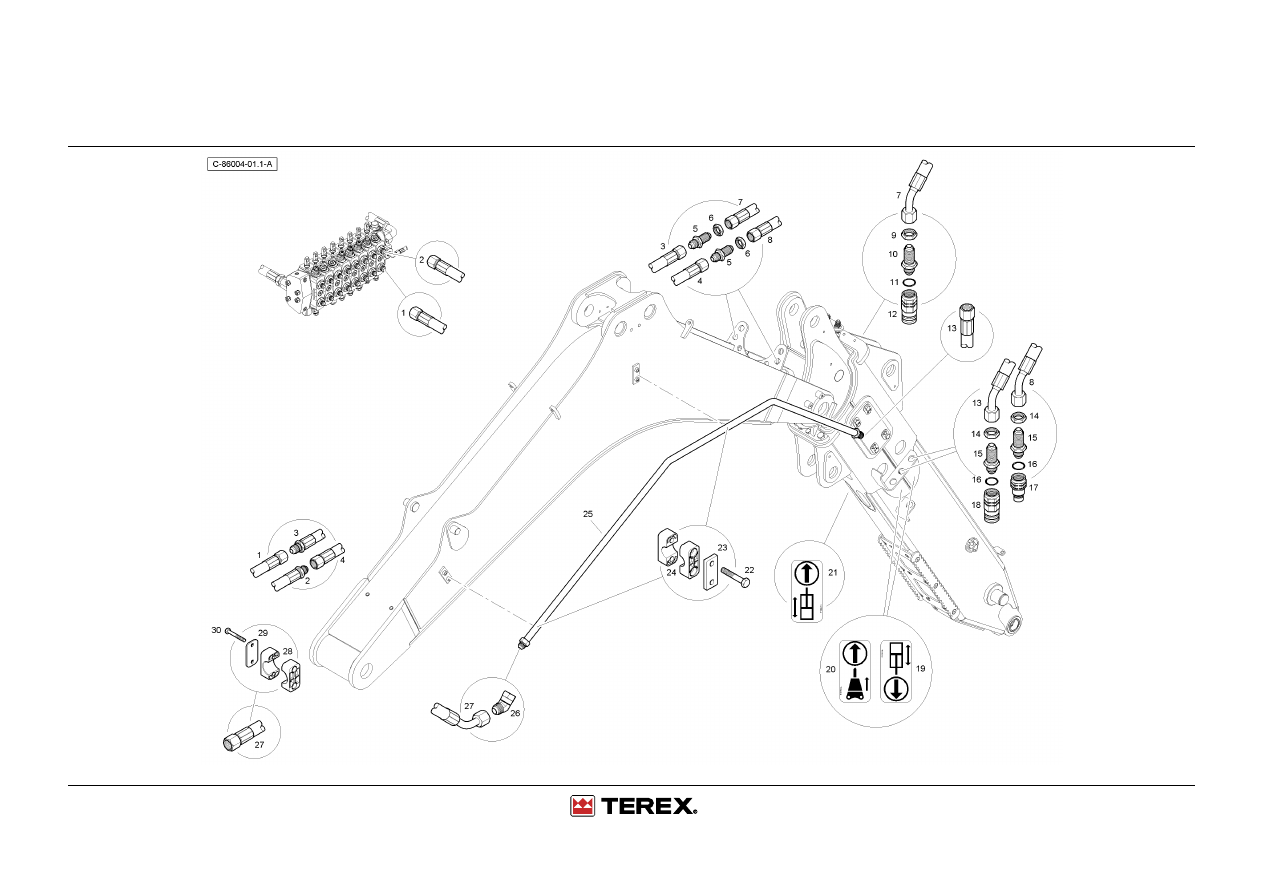

Auxilliary Hydraulics -Sideshift - Ext. Dipper

4067 86004

Auxilliary Hydraulics -Sideshift - Ext. Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112767M91

1

Hose Assy (Aux-1 - Head
End) One Band Purple S.S.

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112766M91

1

Hose Assy (Aux-1 - Rod
End) One Band Grey S.S

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

T101092

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

T101094

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

356268X1

2

Union

Schraubanschluss

Union

Unión

6

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Mutter 7/8" Unf

Ecrou 7/8" Unf

Tuerca

7

T101098

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101099

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

355575X1

1

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

10

356269X1

1

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

11

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

12

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

13

T101100

1

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

14

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

15

356269X1

2

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

16

835025M1

2

Ring O

O Ring

Joint Torique

Junta De Tipo O

17

3516796M91

1

Coupling Male Q/Rel

Schraubkupplung

Coupleur Male

Acoplador Rápido

18

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

19

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

20

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

21

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

22

1441864X1

4

Hex Bolt M10x60

Schraube M10 X 60

Boulon M10 X 60

Perno M10 X 60

23

T101046

2

Stauff Cover Plate (Dpal
4sw2)

Stauff Cover Plate (Dpal 4sw2) Stauff Cover Plate

(Dpal 4sw2)

Stauff Cover Plate
(Dpal 4sw2)

Auxilliary Hydraulics -Sideshift - Ext. Dipper

4067 86006

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

24

T101348

4

Clamp Single Body -
25.4mm Dia

Clamp Single Body - 25.4mm
Dia

Clamp Single Body -
25.4mm Dia

Clamp Single Body -
25.4mm Dia

25

T101101

1

Tube Assy (Tank Return)

Tube Assy (Tank Return)

Tube Assy (Tank
Return)

Tube Assy (Tank
Return)

26

373785X1

1

1-1/16" 45°Male/Female
Adapter

1-1/16" 45° Reduziernippel

1-1/16" 45° Adaptateur 1-1/16" 45° Adaptador

27

6112773M91

1

Hose Assy - Aux 1 Tank Ss Schlauch Kpl

Ensemble Durit

Con. De Manguera

28

6114541M1

4

Clamp Body

Clamp Body

Clamp Body

Clamp Body

29

6114545M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

30

391244X1

4

Bolt M6-45 Z5s

Bolzen - M6 X 45

Goupille

Perno

THIS PAGE INTENTIONALLY LEFT BLANK

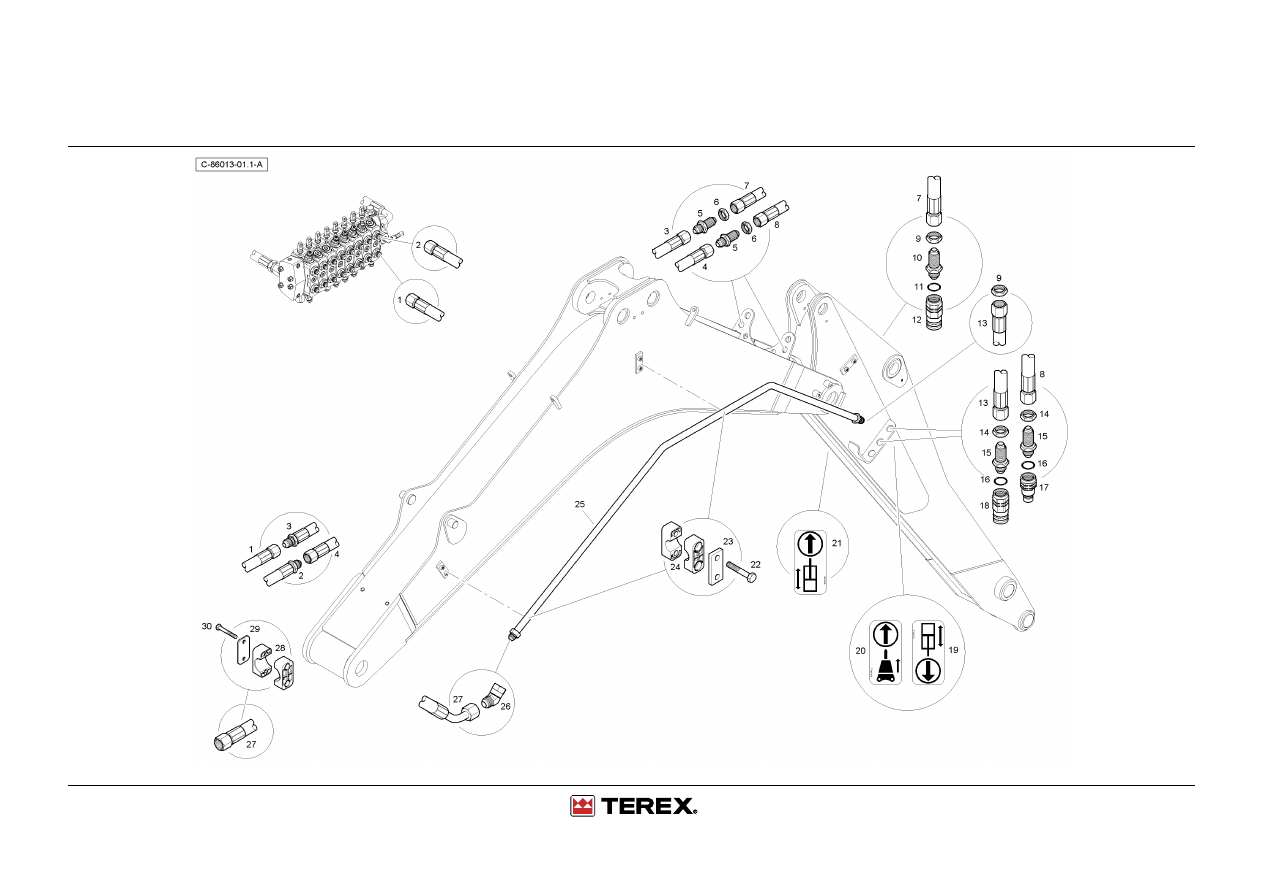

Auxilliary Hydraulics -Centremount - Std. Dipper

4067 86006

Auxilliary Hydraulics -Centremount - Std. Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112309M91

1

Hose Assy - Valve To Swing
Aux 1 Male

Hose Assy - Valve To Swing
Aux 1 Male

Hose Assy - Valve To
Swing Aux 1 Male

Hose Assy - Valve To
Swing Aux 1 Male

2

6112302M91

1

Hose Assy - Valve To Swing
Aux 1 Female

Hose Assy - Valve To Swing
Aux 1 Female

Hose Assy - Valve To
Swing Aux 1 Female

Hose Assy - Valve To
Swing Aux 1 Female

3

T101092

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

T101094

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

356268X1

2

Union

Schraubanschluss

Union

Unión

6

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Mutter 7/8" Unf

Ecrou 7/8" Unf

Tuerca

7

T101093

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101095

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

355575X1

1

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

10

356269X1

1

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

11

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

12

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

13

T101096

1

Hose Assy (Aux-1 Tank
Return)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

14

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

15

356269X1

2

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

16

835025M1

2

Ring O

O Ring

Joint Torique

Junta De Tipo O

17

3516796M91

1

Coupling Male Q/Rel

Schraubkupplung

Coupleur Male

Acoplador Rápido

18

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

19

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

20

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

21

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

22

1441864X1

4

Hex Bolt M10x60

Schraube M10 X 60

Boulon M10 X 60

Perno M10 X 60

23

T101046

2

Stauff Cover Plate (Dpal
4sw2)

Stauff Cover Plate (Dpal 4sw2) Stauff Cover Plate

(Dpal 4sw2)

Stauff Cover Plate
(Dpal 4sw2)

Auxilliary Hydraulics -Centremount - Std. Dipper

4067 86007

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

24

T101348

4

Clamp Single Body -
25.4mm Dia

Clamp Single Body - 25.4mm
Dia

Clamp Single Body -
25.4mm Dia

Clamp Single Body -
25.4mm Dia

25

T101101

1

Tube Assy (Tank Return)

Tube Assy (Tank Return)

Tube Assy (Tank
Return)

Tube Assy (Tank
Return)

26

373785X1

1

1-1/16" 45°Male/Female
Adapter

1-1/16" 45° Reduziernippel

1-1/16" 45° Adaptateur 1-1/16" 45° Adaptador

27

6112770M91

1

Hose Assy - Hammer
Return Tube To Tank

Schlauch Kpl

Ensemble Durit

Con. De Manguera

28

6114541M1

4

Clamp Body

Clamp Body

Clamp Body

Clamp Body

29

6114545M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

30

391244X1

4

Bolt M6-45 Z5s

Bolzen - M6 X 45

Goupille

Perno

THIS PAGE INTENTIONALLY LEFT BLANK

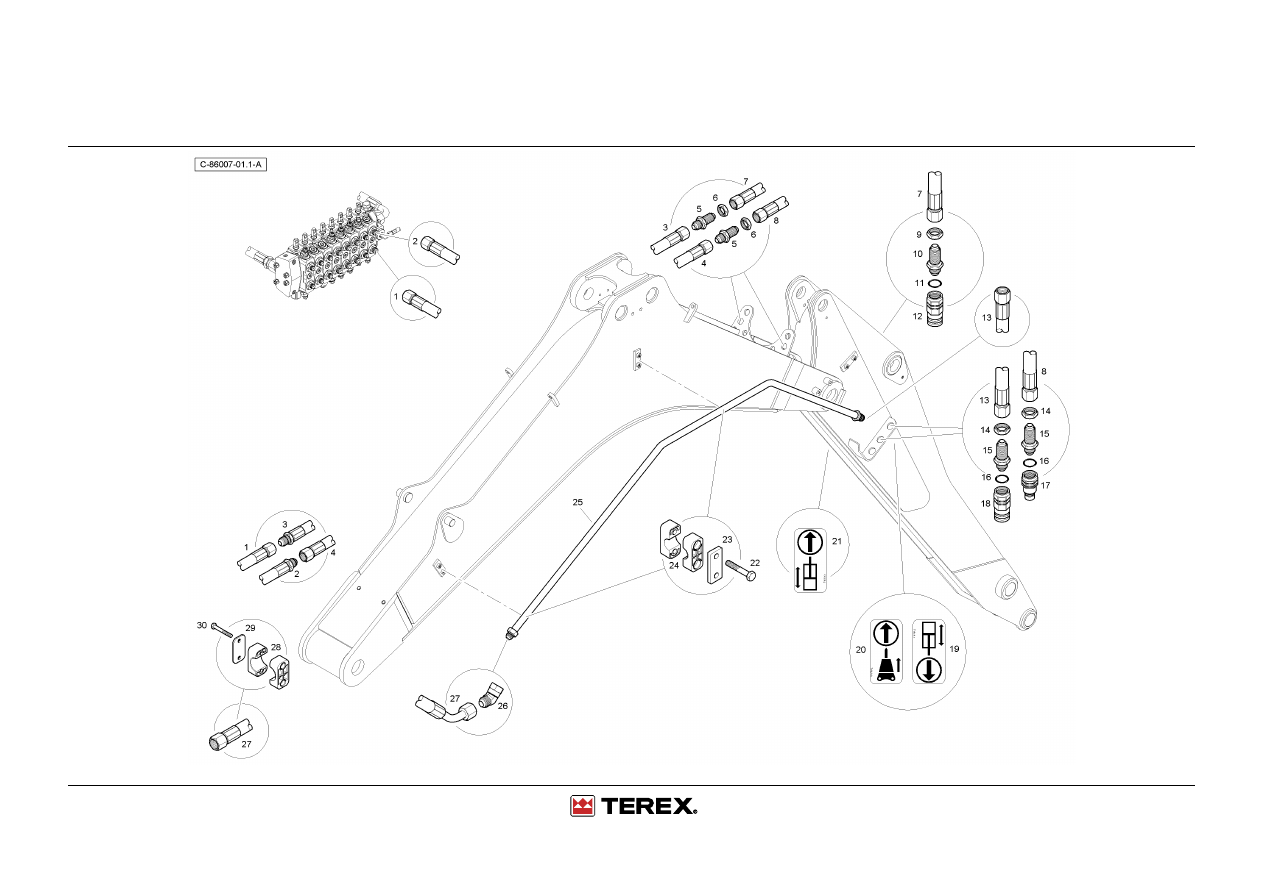

Auxilliary Hydraulics -Sideshift - Std. Dipper

4067 86007

Auxilliary Hydraulics -Sideshift - Std. Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112767M91

1

Hose Assy (Aux-1 - Head
End) One Band Purple S.S.

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112766M91

1

Hose Assy (Aux-1 - Rod
End) One Band Grey S.S

Schlauch Kpl

Ensemble Durit

Con. De Manguera

3

T101092

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

T101094

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

356268X1

2

Union

Schraubanschluss

Union

Unión

6

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Mutter 7/8" Unf

Ecrou 7/8" Unf

Tuerca

7

T101093

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101095

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

355575X1

1

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

10

356269X1

1

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

11

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

12

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

13

T101096

1

Hose Assy (Aux-1 Tank
Return)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

14

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

15

356269X1

2

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

16

835025M1

2

Ring O

O Ring

Joint Torique

Junta De Tipo O

17

3516796M91

1

Coupling Male Q/Rel

Schraubkupplung

Coupleur Male

Acoplador Rápido

18

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

19

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

20

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

21

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

22

1441864X1

4

Hex Bolt M10x60

Schraube M10 X 60

Boulon M10 X 60

Perno M10 X 60

23

T101046

2

Stauff Cover Plate (Dpal
4sw2)

Stauff Cover Plate (Dpal 4sw2) Stauff Cover Plate

(Dpal 4sw2)

Stauff Cover Plate
(Dpal 4sw2)

Auxilliary Hydraulics -Sideshift - Std. Dipper

4067 86005

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

24

T101348

4

Clamp Single Body -
25.4mm Dia

Clamp Single Body - 25.4mm
Dia

Clamp Single Body -
25.4mm Dia

Clamp Single Body -
25.4mm Dia

25

T101101

1

Tube Assy (Tank Return)

Tube Assy (Tank Return)

Tube Assy (Tank
Return)

Tube Assy (Tank
Return)

26

373785X1

1

1-1/16" 45°Male/Female
Adapter

1-1/16" 45° Reduziernippel

1-1/16" 45° Adaptateur 1-1/16" 45° Adaptador

27

6112773M91

1

Hose Assy - Aux 1 Tank Ss Schlauch Kpl

Ensemble Durit

Con. De Manguera

28

6114541M1

4

Clamp Body

Clamp Body

Clamp Body

Clamp Body

29

6114545M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

30

391244X1

4

Bolt M6-45 Z5s

Bolzen - M6 X 45

Goupille

Perno

THIS PAGE INTENTIONALLY LEFT BLANK

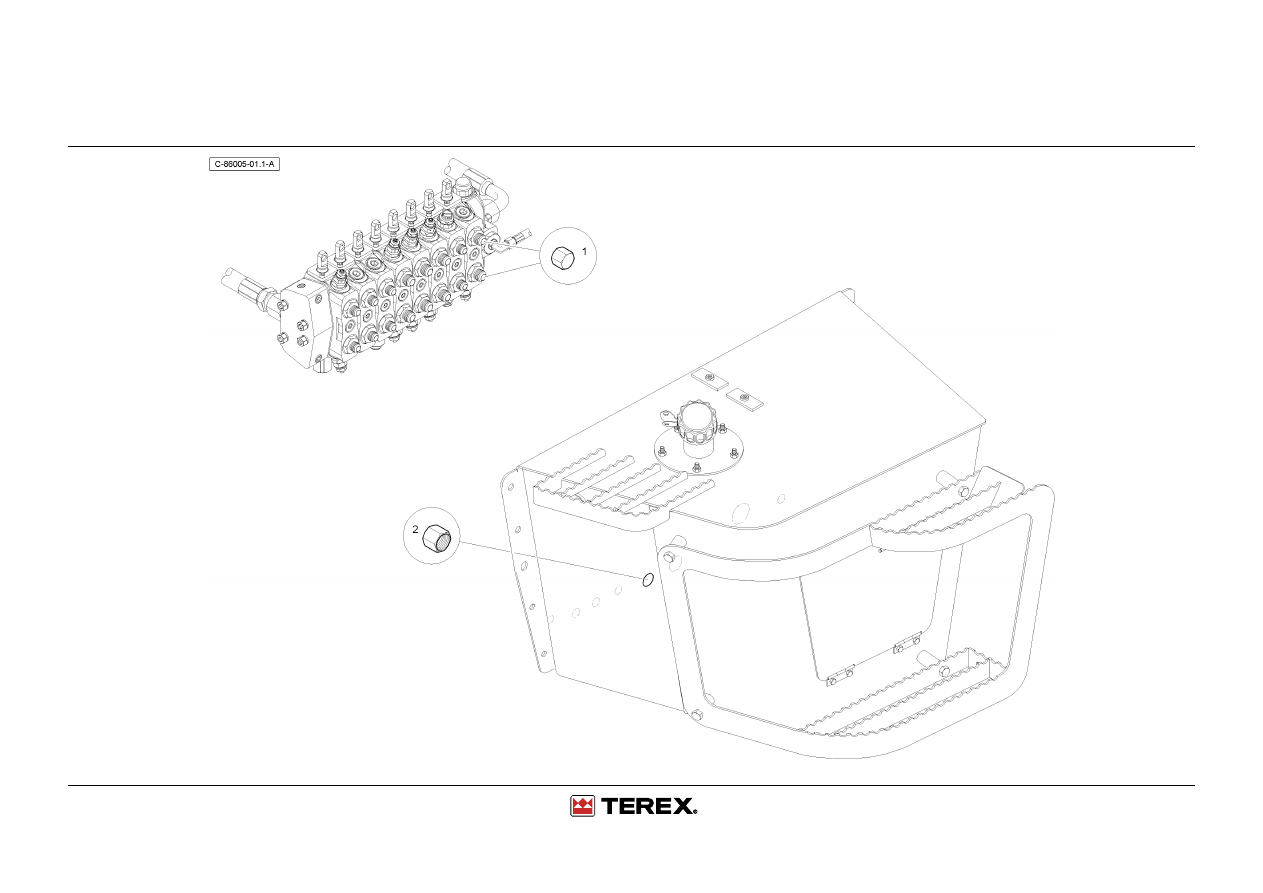

Auxilliary Hydraulics - None

4067 86005

Auxilliary Hydraulics - None

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

22833X1

2

Cap - Tube (37 Deg Flared
Fitting)

Kappe

Chapeau

Tapa

2

355782X1

1

Cap

Kappe

Capuchon

Obturador

Auxillary Hoses

4067 86005

Auxillary Hoses

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123148

1

Hose Assy - Aux M (O/S)
(Joint To Valve)

Hose Assy - Aux M (O/S) (Joint
To Valve)

Hose Assy - Aux M
(O/S) (Joint To Valve)

Hose Assy - Aux M
(O/S) (Joint To Valve)

2

T123146

1

Hose Assy - Aux Fm (N/S)
(Joint To Valve)

Hose Assy - Aux Fm (N/S)
(Joint To Valve)

Hose Assy - Aux Fm
(N/S) (Joint To Valve)

Hose Assy - Aux Fm
(N/S) (Joint To Valve)

3

T123138

1

Hose Assy - Aux (O/S)
(Joint To Cylinder)

Hose Assy - Aux (O/S) (Joint
To Cylinder)

Hose Assy - Aux (O/S)
(Joint To Cylinder)

Hose Assy - Aux (O/S)
(Joint To Cylinder)

4

T123136

1

Hose Assy - Aux (N/S)
(Joint To Cylinder)

Hose Assy - Aux (N/S) (Joint
To Cylinder)

Hose Assy - Aux (N/S)
(Joint To Cylinder)

Hose Assy - Aux (N/S)
(Joint To Cylinder)

5

356268X1

2

Union

Schraubanschluss

Union

Unión

6

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Mutter 7/8" Unf

Ecrou 7/8" Unf

Tuerca

7

T101093

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101095

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

10

356269X1

1

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

11

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

12

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

13

T101096

1

Hose Assy (Aux-1 Tank
Return)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

14

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

15

356269X1

2

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

16

835025M1

2

Ring O

O Ring

Joint Torique

Junta De Tipo O

17

3516796M91

1

Coupling Male Q/Rel

Schraubkupplung

Coupleur Male

Acoplador Rápido

18

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

19

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

20

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

21

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

22

1441864X1

4

Hex Bolt M10x60

Schraube M10 X 60

Boulon M10 X 60

Perno M10 X 60

Auxillary Hoses

4067 86005

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

23

T101046

2

Stauff Cover Plate (Dpal
4sw2)

Stauff Cover Plate (Dpal 4sw2) Stauff Cover Plate

(Dpal 4sw2)

Stauff Cover Plate
(Dpal 4sw2)

24

T101348

4

Clamp Single Body -
25.4mm Dia

Clamp Single Body - 25.4mm
Dia

Clamp Single Body -
25.4mm Dia

Clamp Single Body -
25.4mm Dia

25

T101101

1

Tube Assy (Tank Return)

Tube Assy (Tank Return)

Tube Assy (Tank
Return)

Tube Assy (Tank
Return)

26

373785X1

1

1-1/16" 45°Male/Female
Adapter

1-1/16" 45° Reduziernippel

1-1/16" 45° Adaptateur 1-1/16" 45° Adaptador

27

6112773M91

1

Hose Assy - Aux 1 Tank Ss Schlauch Kpl

Ensemble Durit

Con. De Manguera

28

6114541M1

4

Clamp Body

Clamp Body

Clamp Body

Clamp Body

29

6114545M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

30

391244X1

4

Bolt M6-45 Z5s

Bolzen - M6 X 45

Goupille

Perno

THIS PAGE INTENTIONALLY LEFT BLANK

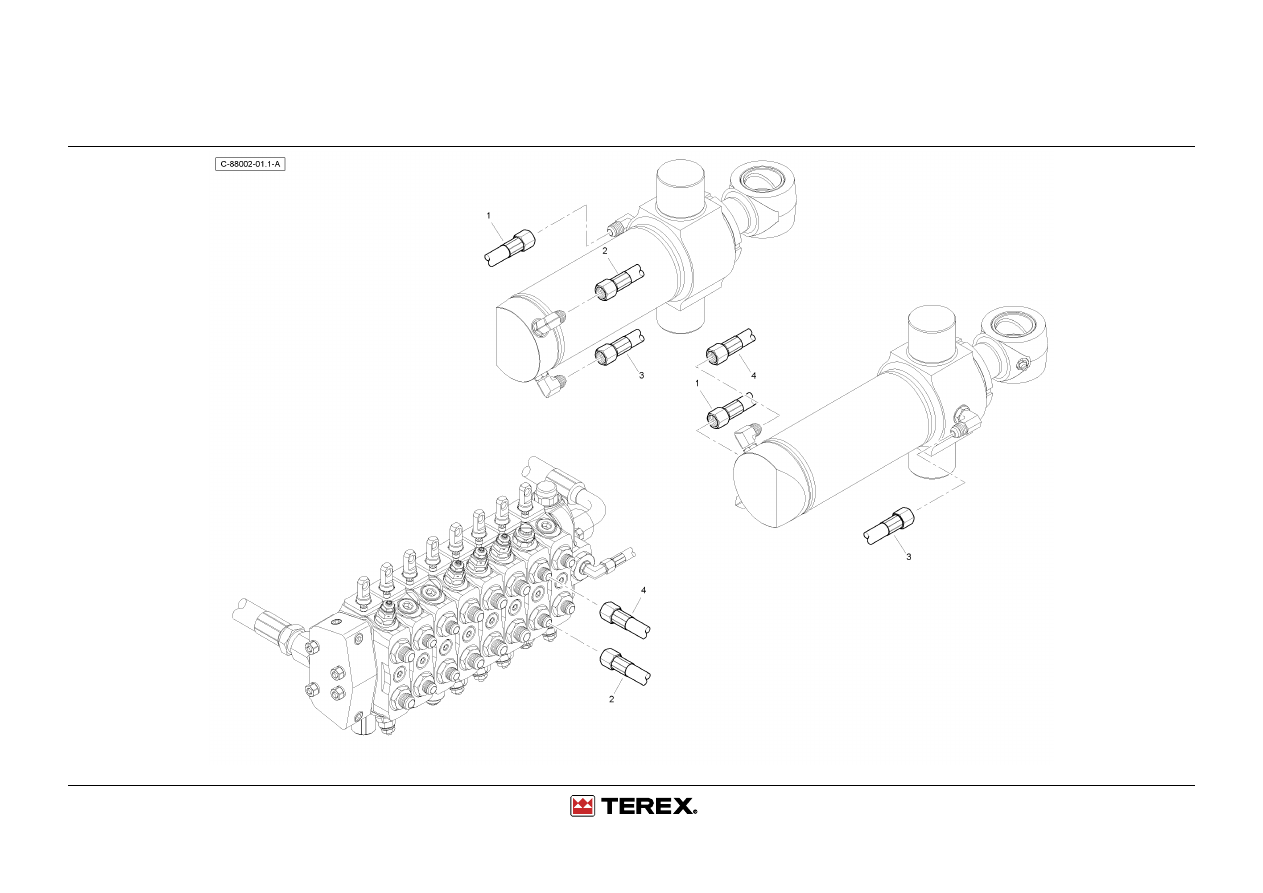

Auxillary Hoses

4067 86005

Auxillary Hoses

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T123148

1

Hose Assy - Aux M (O/S)
(Joint To Valve)

Hose Assy - Aux M (O/S) (Joint
To Valve)

Hose Assy - Aux M
(O/S) (Joint To Valve)

Hose Assy - Aux M
(O/S) (Joint To Valve)

2

T123146

1

Hose Assy - Aux Fm (N/S)
(Joint To Valve)

Hose Assy - Aux Fm (N/S)
(Joint To Valve)

Hose Assy - Aux Fm
(N/S) (Joint To Valve)

Hose Assy - Aux Fm
(N/S) (Joint To Valve)

3

T123138

1

Hose Assy - Aux (O/S)
(Joint To Cylinder)

Hose Assy - Aux (O/S) (Joint
To Cylinder)

Hose Assy - Aux (O/S)
(Joint To Cylinder)

Hose Assy - Aux (O/S)
(Joint To Cylinder)

4

T123136

1

Hose Assy - Aux (N/S)
(Joint To Cylinder)

Hose Assy - Aux (N/S) (Joint
To Cylinder)

Hose Assy - Aux (N/S)
(Joint To Cylinder)

Hose Assy - Aux (N/S)
(Joint To Cylinder)

5

356268X1

2

Union

Schraubanschluss

Union

Unión

6

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Mutter 7/8" Unf

Ecrou 7/8" Unf

Tuerca

7

T101098

1

Hose Assy (Aux-1 Female) Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

T101099

1

Hose Assy (Aux-1 Male)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

9

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

10

356269X1

1

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

11

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

12

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

13

T101100

1

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

Hose Assy (Aux-1 Tank
Return)

14

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Flachmutter

Ecrou Blocage

Tuerca De Retención

15

356269X1

2

Connector, Straight -
Hydraulic

Doppelnippel

Passe-Cloison

Pasatabiques

16

835025M1

2

Ring O

O Ring

Joint Torique

Junta De Tipo O

17

3516796M91

1

Coupling Male Q/Rel

Schraubkupplung

Coupleur Male

Acoplador Rápido

18

3516795M91

1

Coupling Female Q/Rel

Steckkupplung

Coupleur Femelle

Acoplamiento Rápido

19

T106267

1

Decal - Aux. Hyds
Bidirectional

Aufkleber

Decalcomanie

Calcomania

20

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

21

T106266

1

Decal - Aux. Hyds
Unidirectional

Aufkleber

Decalcomanie

Calcomania

22

1441864X1

4

Hex Bolt M10x60

Schraube M10 X 60

Boulon M10 X 60

Perno M10 X 60

Auxillary Hoses

4067 87001

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

23

T101046

2

Stauff Cover Plate (Dpal
4sw2)

Stauff Cover Plate (Dpal 4sw2) Stauff Cover Plate

(Dpal 4sw2)

Stauff Cover Plate
(Dpal 4sw2)

24

T101348

4

Clamp Single Body -
25.4mm Dia

Clamp Single Body - 25.4mm
Dia

Clamp Single Body -
25.4mm Dia

Clamp Single Body -
25.4mm Dia

25

T101101

1

Tube Assy (Tank Return)

Tube Assy (Tank Return)

Tube Assy (Tank
Return)

Tube Assy (Tank
Return)

26

373785X1

1

1-1/16" 45°Male/Female
Adapter

1-1/16" 45° Reduziernippel

1-1/16" 45° Adaptateur 1-1/16" 45° Adaptador

27

6112773M91

1

Hose Assy - Aux 1 Tank Ss Schlauch Kpl

Ensemble Durit

Con. De Manguera

28

6114541M1

4

Clamp Body

Clamp Body

Clamp Body

Clamp Body

29

6114545M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

30

391244X1

4

Bolt M6-45 Z5s

Bolzen - M6 X 45

Goupille

Perno

THIS PAGE INTENTIONALLY LEFT BLANK

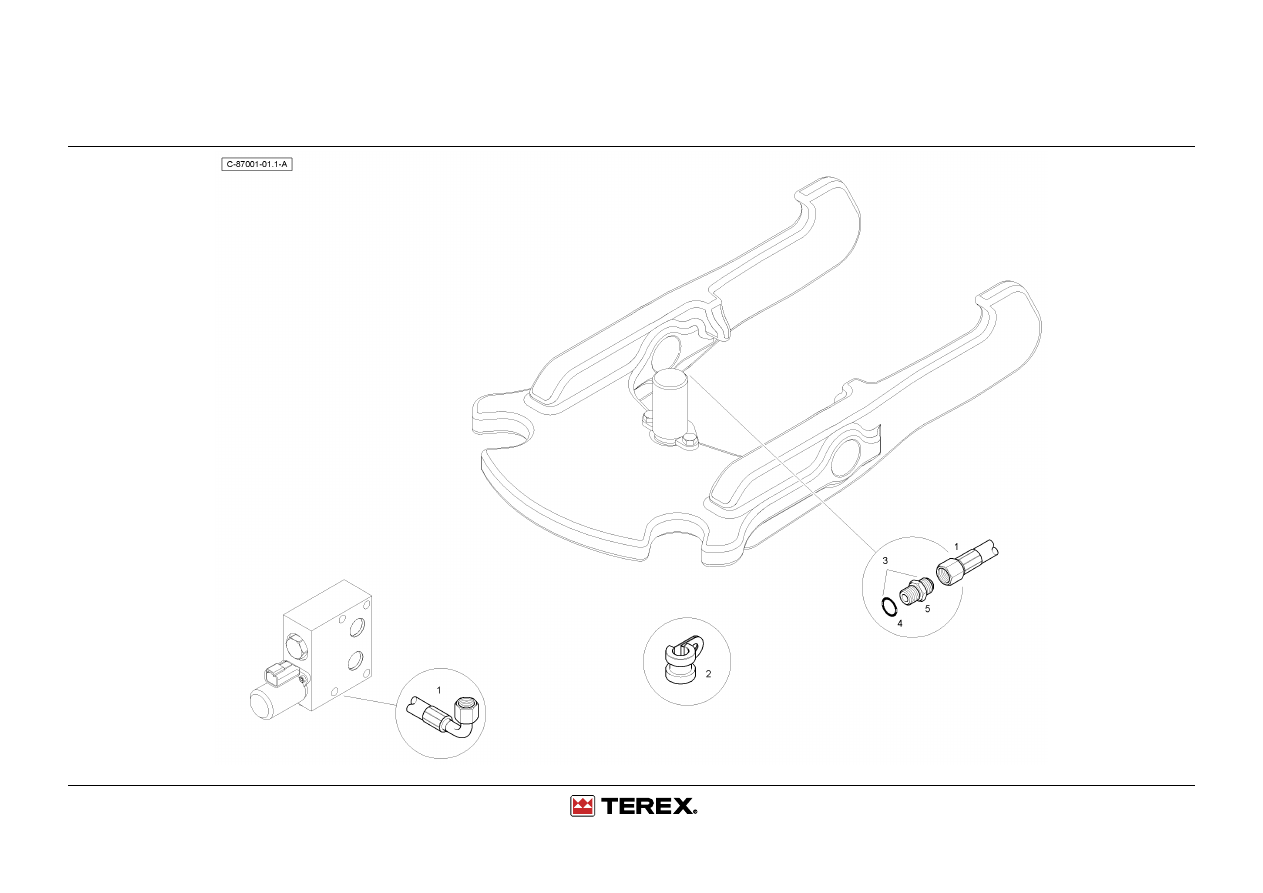

Transport Lock Hydraulics - Cm

4067 87001

Transport Lock Hydraulics - Cm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114034M91

1

Hose Assy - Transport Lock Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

T115355

1

P-Clip Cushioned - 16mm
Id - M10 Fixing - 25mm
Wide

Schelle

Circlip

Clip

3

358741X91

1

Union, Hydr.

Verschraubung

Raccord

Racor

4

831495M1

1

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

5

#UNION

1

Union

Union

Union

Union

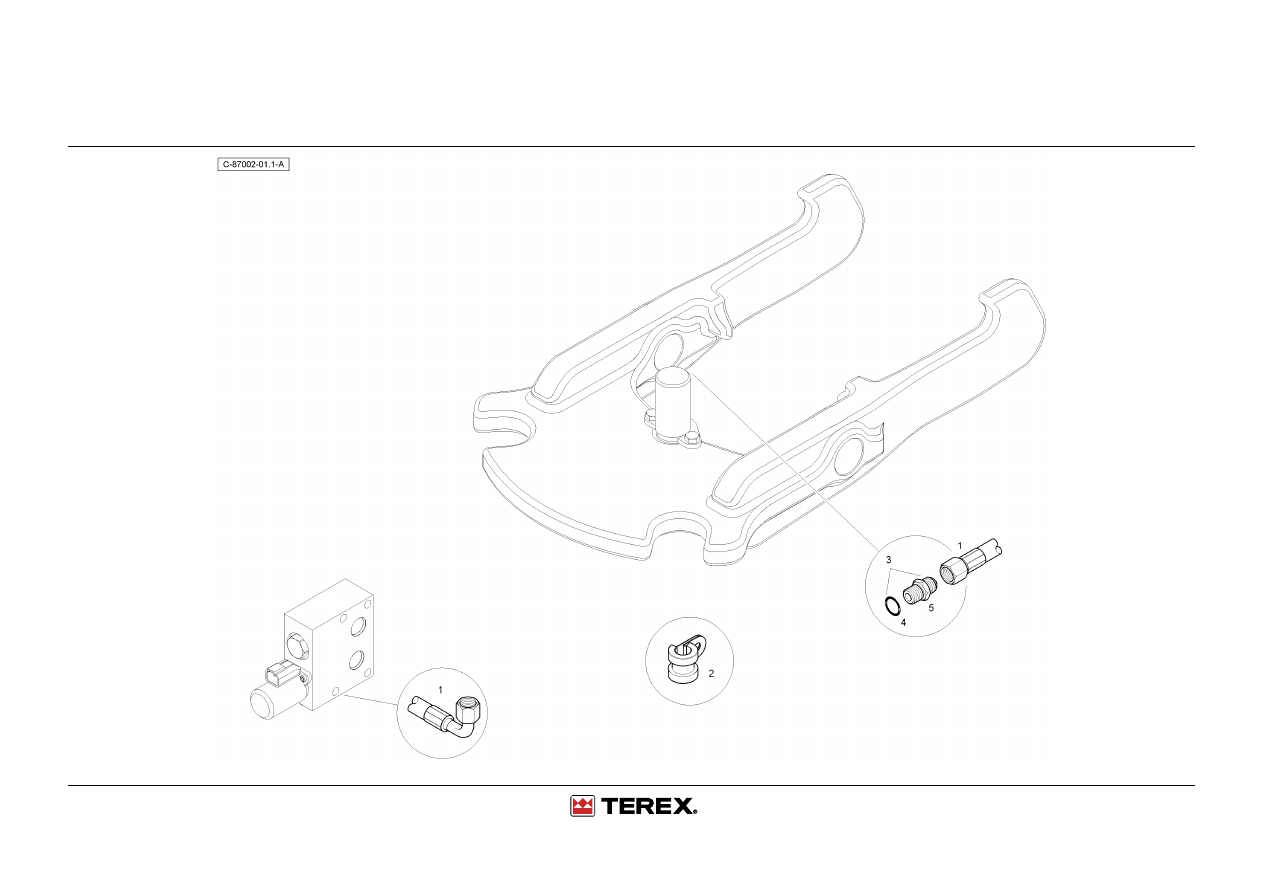

Transport Lock Hydraulics - Ss

4067 87002

Transport Lock Hydraulics - Ss

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114029M91

1

Hose Assy - Transport Lock Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

T115355

1

P-Clip Cushioned - 16mm
Id - M10 Fixing - 25mm
Wide

Schelle

Circlip

Clip

3

358741X91

1

Union, Hydr.

Verschraubung

Raccord

Racor

4

831495M1

1

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

5

#UNION

1

Union

Union

Union

Union

Transport Lock Hydraulics - None

4067 87004

Transport Lock Hydraulics - None

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

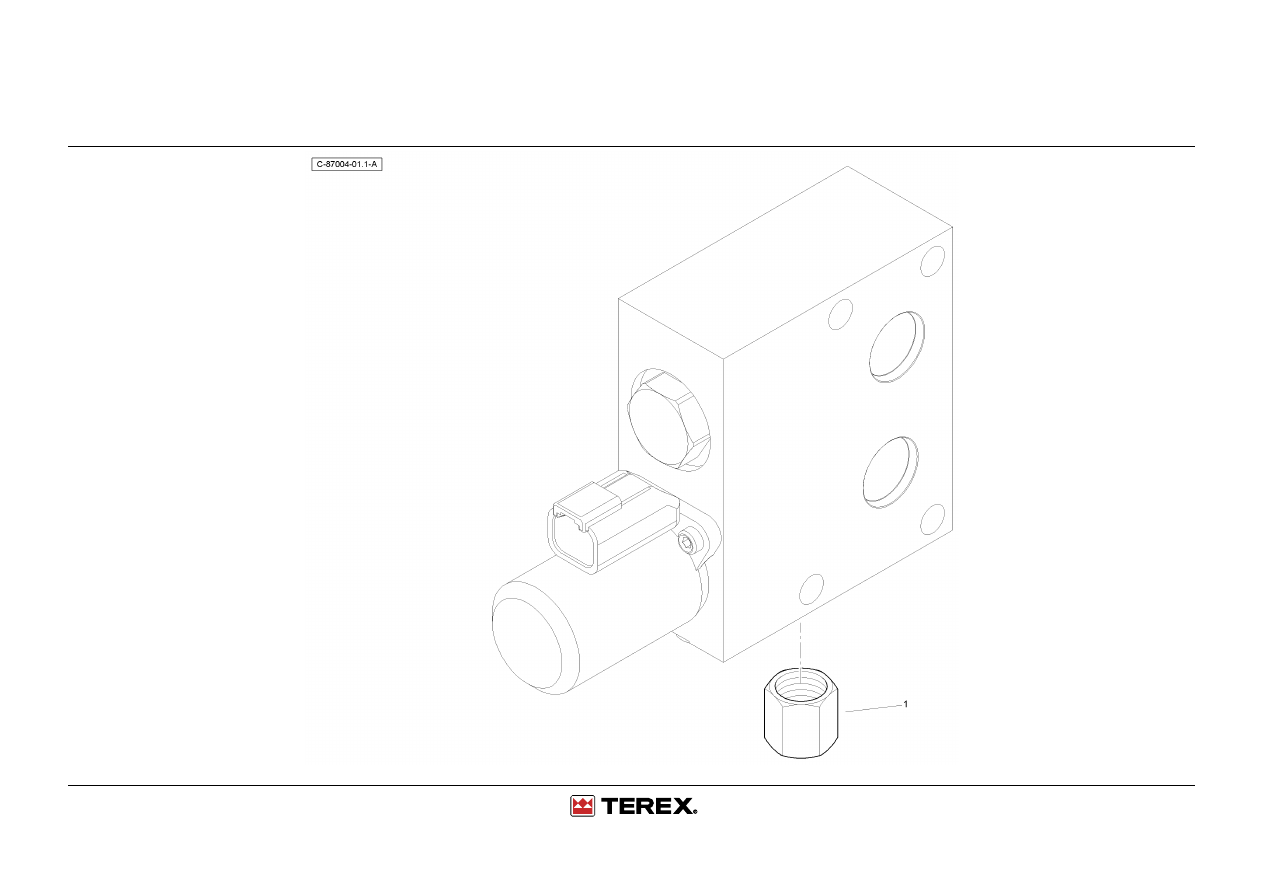

1

356579X1

1

Cap Tube 9/16

Wetterkappe

Capuchon

Sombrerete

Swing Hydrraulics - Cm

4067 88001

Swing Hydrraulics - Cm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112667M91

1

Hose Assy - Right Slew
Rod To Left Slew He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

2

6112665M91

1

Hose Assy - Valve To Right
Slew He

Hose Assy - Valve To Right
Slew He

Hose Assy - Valve To
Right Slew He

Hose Assy - Valve To
Right Slew He

3

6112668M91

1

Hose Assy - Left Slew Rod
To Right Slew He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

4

6112666M91

1

Hose Assy - Valve To Left
Slew He

Schlauch Kpl

Ensemble Durit

Con. De Manguera

Swing Hydrraulics - Ss

4067 88002















Content      ..     34      35      36      37     ..
