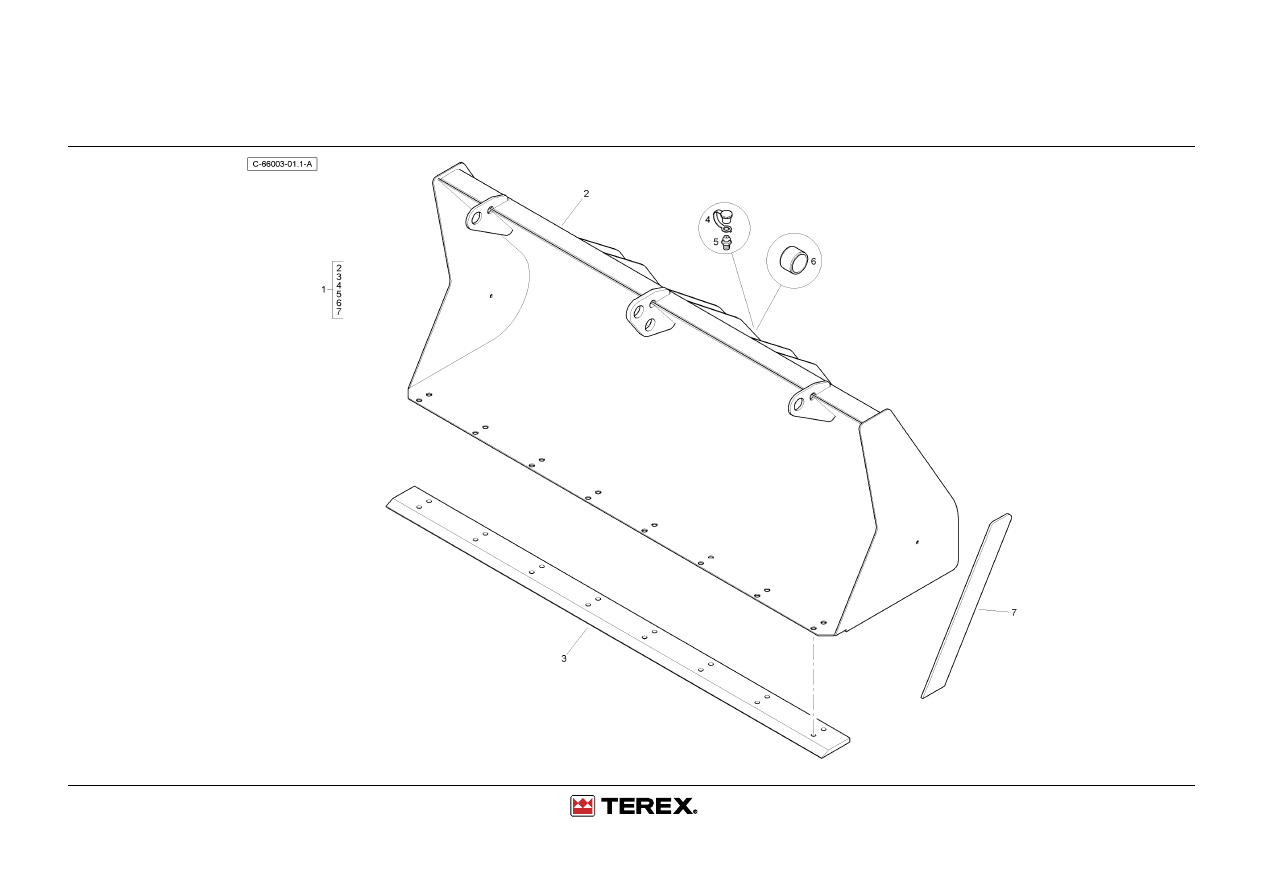

Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 25

Loader Bucket - Standard For Use With Forks

4067 66003

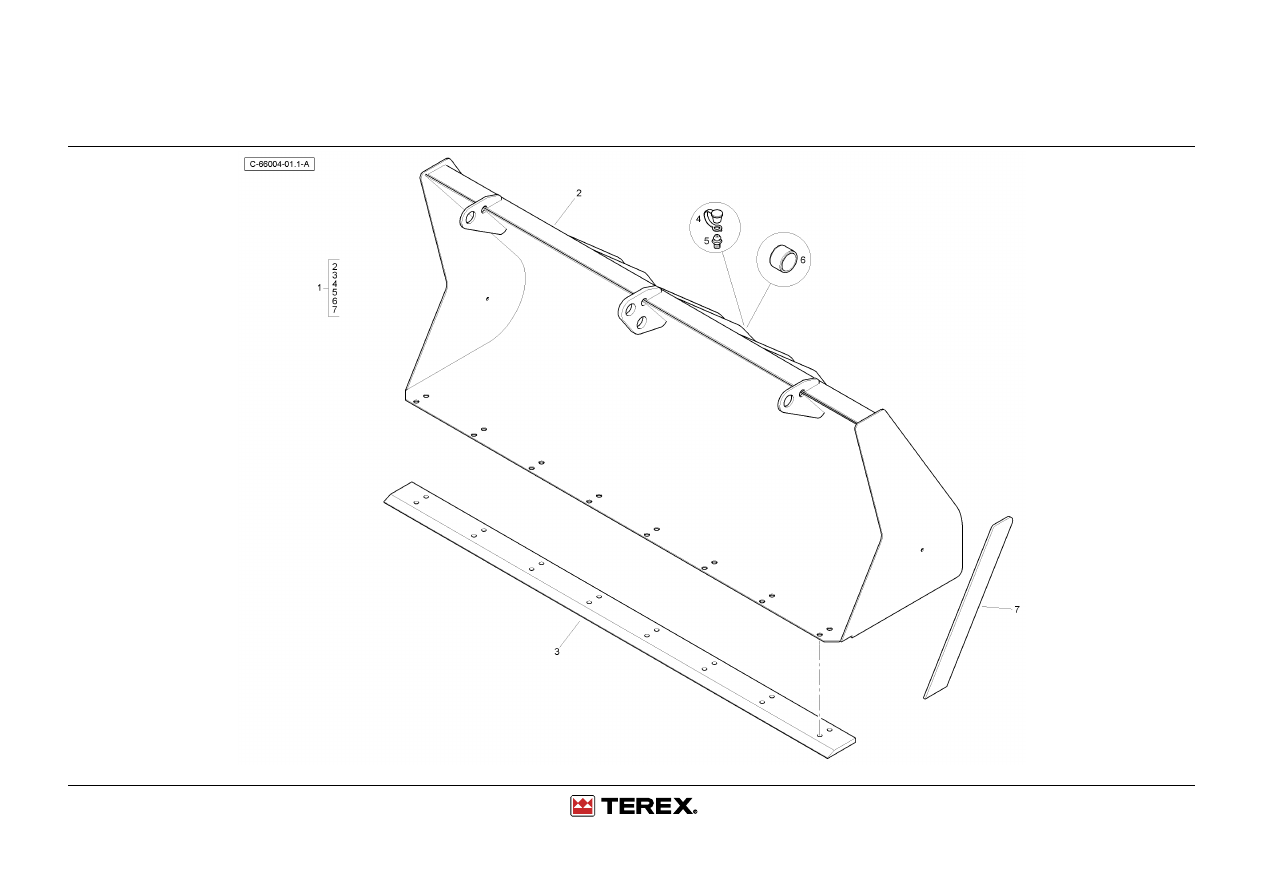

Loader Bucket - Standard For Use With Forks

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6108216M91

1

Bucket 1cm Std Loader
With Fork Brackets

Ladeschaufel

Godet

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

6103468M1

1

Blade-Narrow Bucket

Planierschild

Lame

Cuchilla

1.0m³ Bucket

4

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

5

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

6

3520033M1

2

Bush

Büchse

Douille

Anillo

7

6103458M1

2

Blade-1cm Bucket Side

Schneidkante

Lame D¿Attaque

Cuchilla De Ataque

Loader Bucket - Standard For Use With Forks

4067 66004

Loader Bucket - Standard For Use With Forks

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6108217M91

1

Bucket 1.2cm Std Ldr With
Fork Brackets

Ladeschaufel

Godet

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

6103440M1

1

Blade-Wide Bucket

Planierschild

Lame

Cuchilla

1.2m³ Bucket

4

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

5

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

6

3520033M1

2

Bush

Büchse

Douille

Anillo

7

6103458M1

2

Blade-1cm Bucket Side

Schneidkante

Lame D¿Attaque

Cuchilla De Ataque

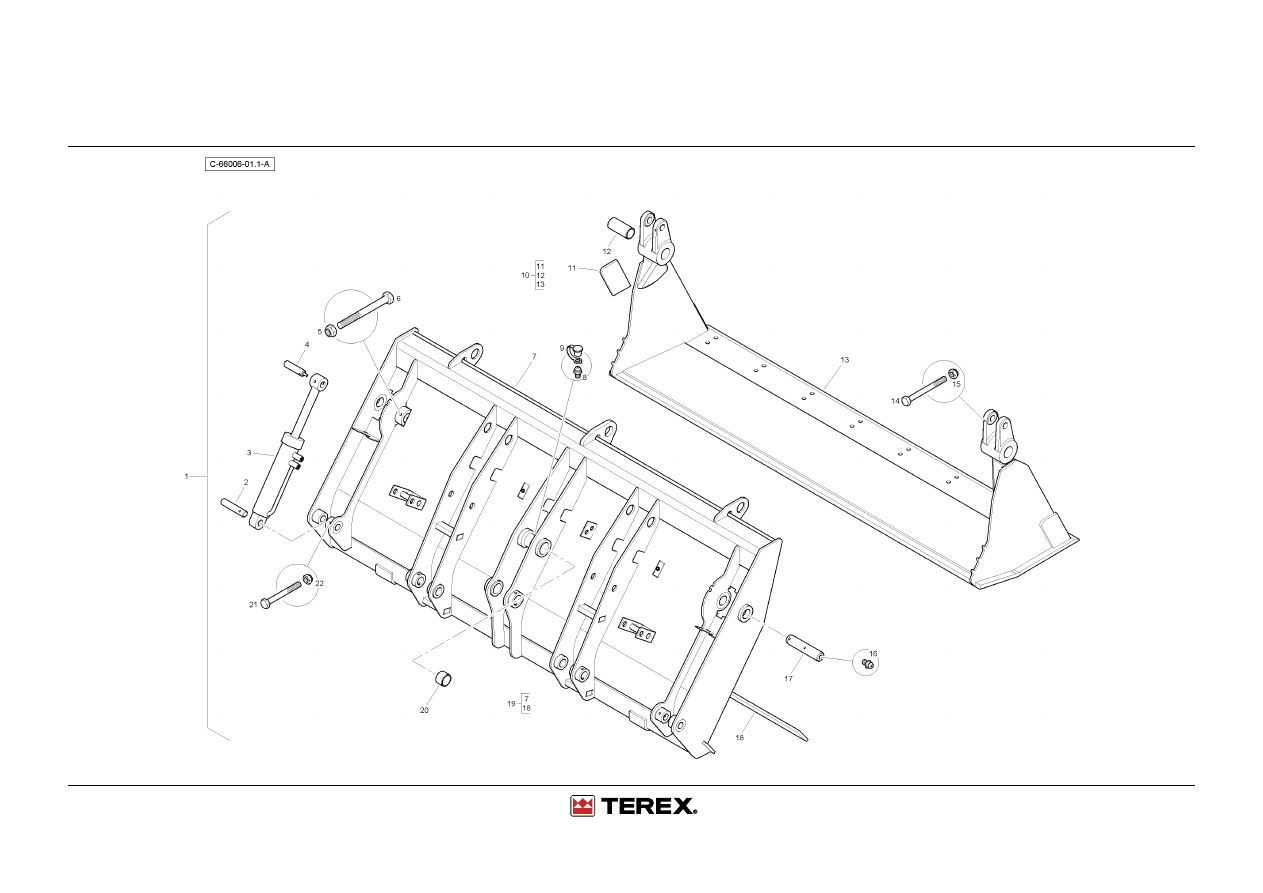

Loader Bucket - 7 In 1

4067 66005

Loader Bucket - 7 In 1

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T111691

1

Bucket - 1cu. M Mp Loader Bagger

Godet

Cuchara

2

T122026

2

Clam Cylinder Pivot Pin

Clam Cylinder Pivot Pin

Clam Cylinder Pivot
Pin

Clam Cylinder Pivot
Pin

Eco 1926

3

T103640

2

4 X 1 Cylinder

Hydraulikzylinder

Verin Hydrauli.

Cilindro Hidrauli

4

6106215M1

2

Pin-Mp Ldr Bucket Cyl Rod
End 137 X 30 X 30mm

Bolzen

Axe

Pasador

5

1440329X1

2

Nut, Hex. - Nyloc, M10

Flachmutter M10

Ecrou Blocage

Tuerca De Retencion

6

3009504X1

2

Bolt M10-100 Z5s

Bolzen M10 X 100

Goupille

Tornillo

7

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

8

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

9

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

10

6103648M92

1

Clam-1 Cm Fermec Ldr
Bucket

Greiferbacke Kpl.

Ensemble De Mâchoire Mordaza, Conj.

11

6103657M1

2

Blade

Klinge

Lame

Cuchilla De Ataque

12

3519689M1

2

Bushing

Büchse

Bague

Anillo

13

#CLAM ASSY

1

Clam Assy

Clam Assy

Clam Assy

Clam Assy

14

339891X1

2

Bolt M8-80 Z5s

Maschschraube M8

Boulon M8 X 80

Tornillo

15

394367X1

2

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

16

MP1056

2

Grease Nipple

Schmiernippel

Nipple De Graissage

Engrasador

17

3507539M1

2

Pin-Main Pivot 200 X 45mm Bolzen

Axe

Pasador

18

6103678M1

1

Blade

Klinge

Lame

Cuchilla

Ref.19

19

6103622M92

1

Backblade - 1 Cm

Loffel 7 In 1

G0det 7 En 1

Cuchara - 7 X 1

20

3520033M1

2

Bush

Büchse

Douille

Anillo

21

390246X1

2

Bolt M8-70

Bolzen

Goupille

Perno

22

394367X1

2

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

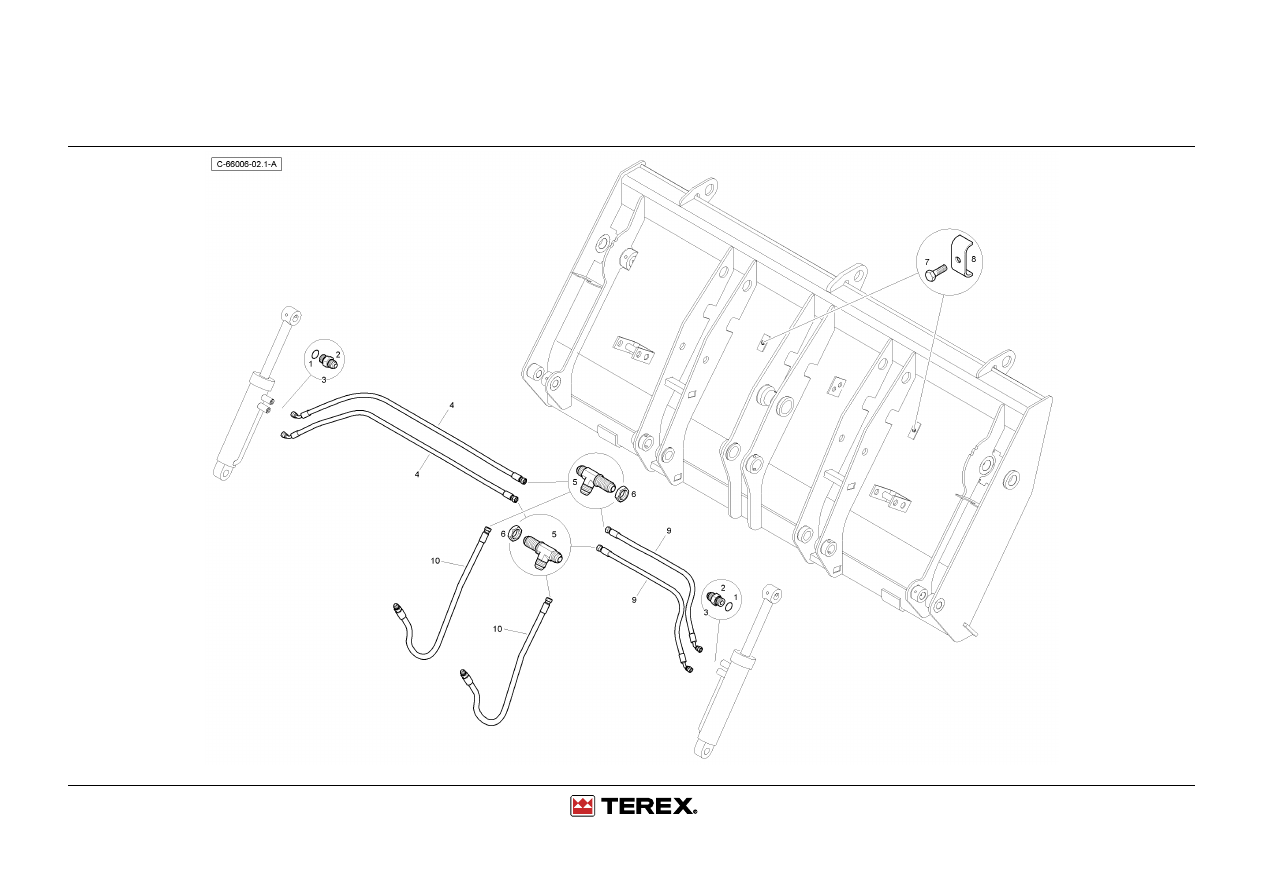

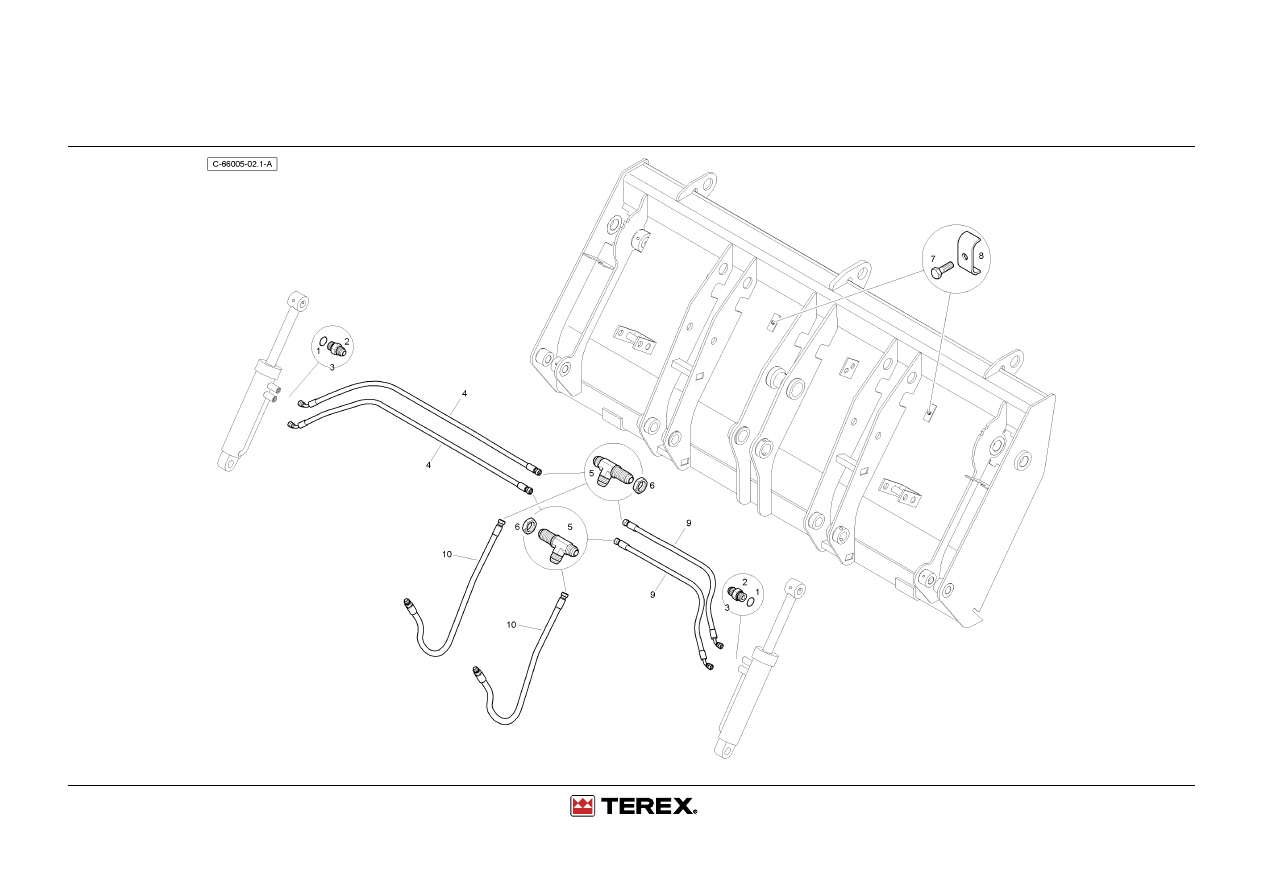

Loader Bucket - 7 In 1 Bucket Pipework

4067 66005

Loader Bucket - 7 In 1 Bucket Pipework

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

2

#UNION

1

Union

Union

Union

Union

Ref.3

3

835091M91

4

Connector 9/16 Unf

Doppelnippel

Borne

Unión

4

6106213M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

5

218-1236

2

Connector, "T" - Special

T-Stück

Raccord En T

Te

6

356614X1

2

Nut - Large 3/4-16unf
Bulkhead

Mutter

Ecrou

Tuerca De Retención

7

339761X1

3

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

8

3522094M2

3

Clamp - Tube

Befestigungshalter

Bride De Fixation

Brida De Fijación

9

6106212M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

10

6106214M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

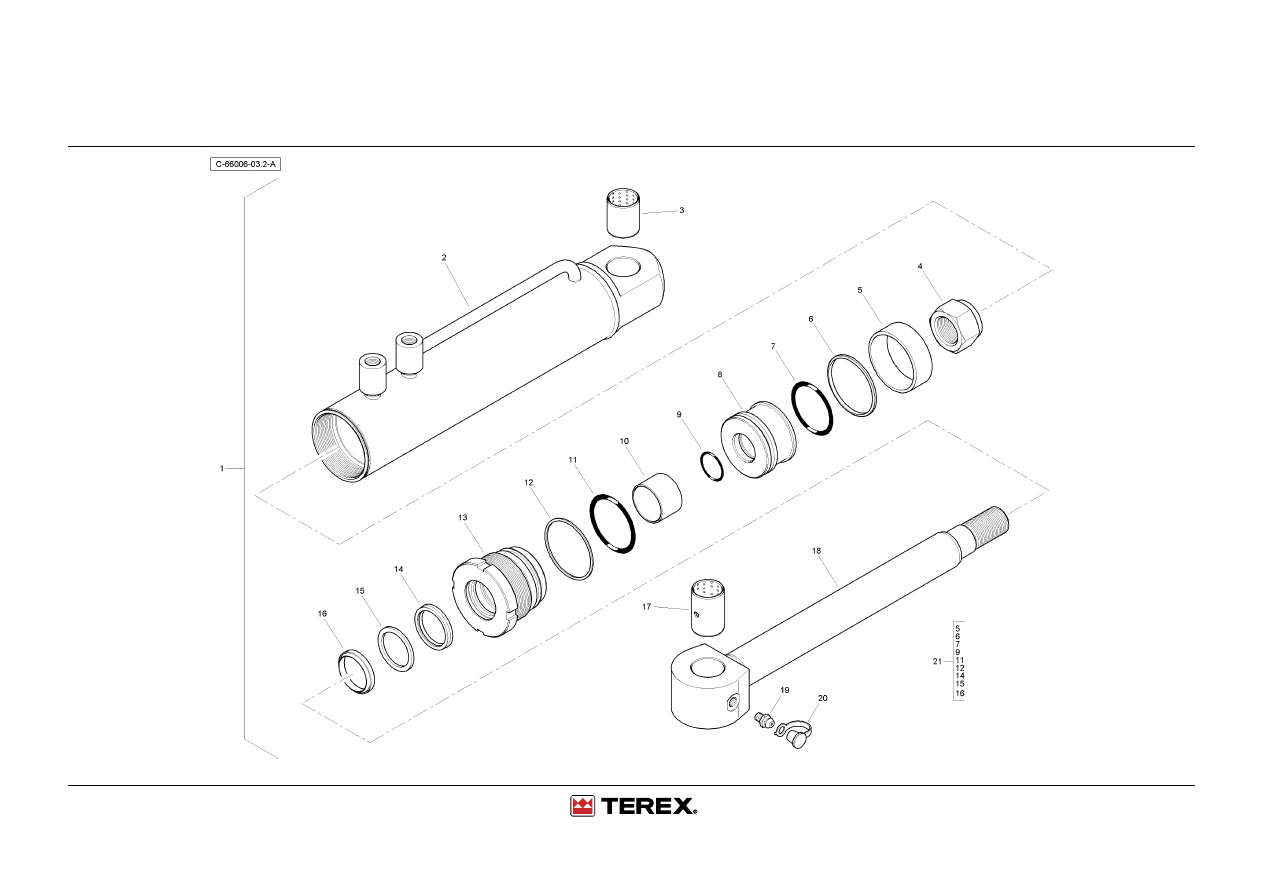

Loader Bucket - 7 In 1 Cylinder

4067 66005

Loader Bucket - 7 In 1 Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6111075M91

1

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

2

6195221M91GY03

1

Tube - S/A (Terex Grey)

Tube - S/A (Terex Grey)

Tube - S/A (Terex
Grey)

Tube - S/A (Terex
Grey)

3

6195225M1

1

Bush

Buechse Aus Stahl

Bush

Bush

4

6194600M1

1

Nut - Nyloc

Flachmutter

Ecrou Blocage

Tuerca

5

6194606M1

1

Bearing - Piston

Lager

Coussinet

Teniendo - Pistón

6

6194604M1

1

Seal - Piston

Dichtring

Joint Étanch
e;ité

Junta

7

6195227M1

1

O - Ring

O - Ring

O - Ring

O - Ring

8

6194598M1

1

Piston

Kolben

Piston

Pistón

9

6195228M1

1

O - Ring

O - Ring

O - Ring

O - Ring

10

6195226M1

1

Bush - Bimetal

Bush - Bimetal

Bush - Bimetal

Bush - Bimetal

11

6195229M1

1

O - Ring

O - Ring

O - Ring

O - Ring

12

6194613M1

1

Ring - Back Up

Stutzring

Contre Bague

Contrajunta

13

6195223M1

1

Cover - Head End

Cover - Head End

Cover - Head End

Cover - Head End

14

6195216M1

1

Seal - Rod

Seal - Rod

Seal - Rod

Seal - Rod

15

6195217M1

1

Ring - Back Up

Ring - Back Up

Ring - Back Up

Ring - Back Up

16

6195218M1

1

Wiper

Wiper

Wiper

Wiper

17

6195224M1

1

Bush

Buechse Aus Stahl

Bush

Bush

18

6195222M91

1

Rod - S/A

Rod - S/A

Rod - S/A

Rod - S/A

19

MP1056

1

Grease Nipple

Schmiernippel

Nipple De Graissage

Engrasador

20

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

21

6195230M91

1

Seal Kit

Seal Kit

Seal Kit

Seal Kit

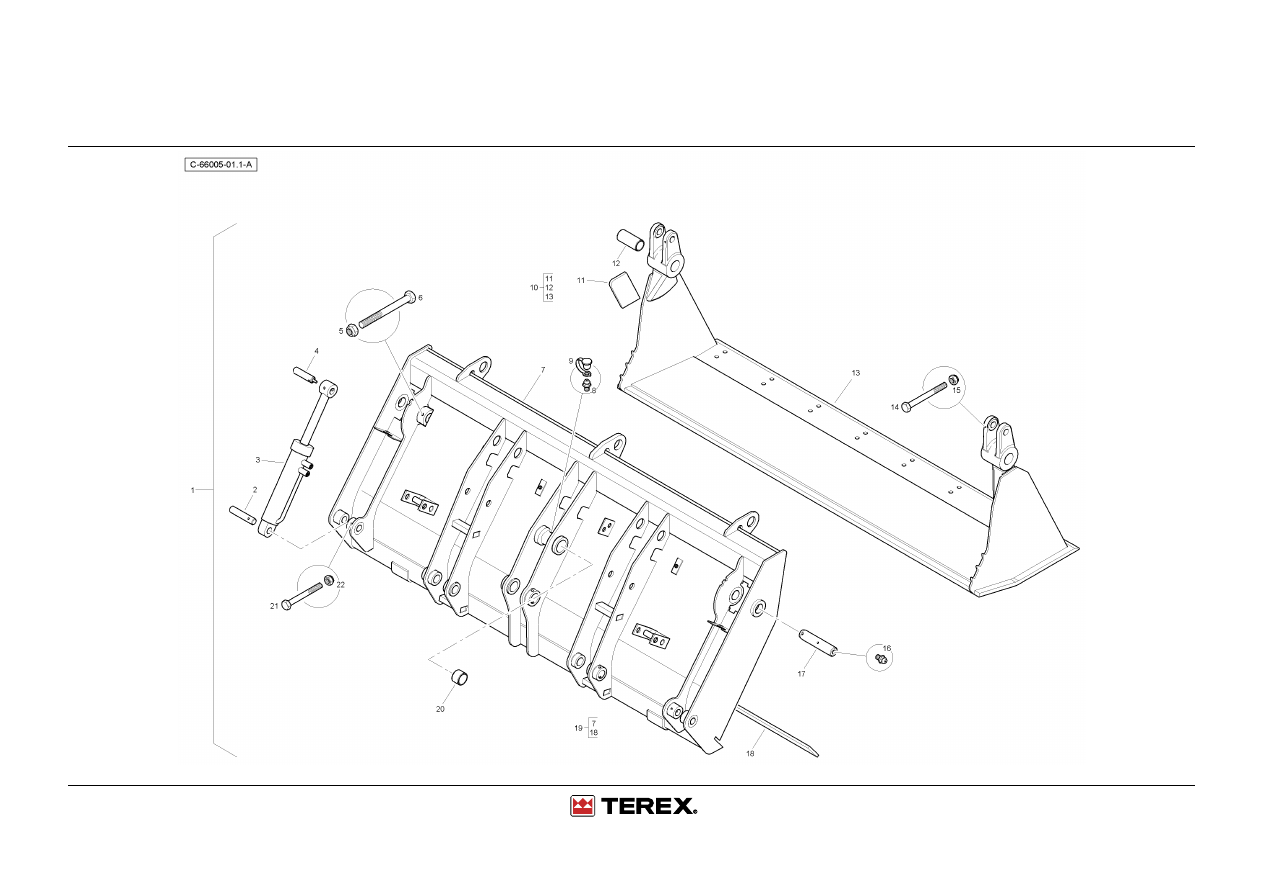

Loader Bucket - 7 In 1

4067 66006

Loader Bucket - 7 In 1

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T113747

1

Bucket-1.2cu.M Mp

Bagger

Godet

Cuchara

1

6106283M93

1

Bucket-1.2cu.M Mp Fermec
Ldr

Ladeschaufel - 1.2cu.M Mp

Godet Chargeur -
1.2cu.M

Cucharon - 1.2cu.M

2

T122026

2

Clam Cylinder Pivot Pin

Clam Cylinder Pivot Pin

Clam Cylinder Pivot
Pin

Clam Cylinder Pivot
Pin

Eco 1926

3

T103640

2

4 X 1 Cylinder

Hydraulikzylinder

Verin Hydrauli.

Cilindro Hidrauli

4

6106215M1

2

Pin-Mp Ldr Bucket Cyl Rod
End 137 X 30 X 30mm

Bolzen

Axe

Pasador

5

1440329X1

2

Nut, Hex. - Nyloc, M10

Flachmutter M10

Ecrou Blocage

Tuerca De Retencion

6

3009504X1

2

Bolt M10-100 Z5s

Bolzen M10 X 100

Goupille

Tornillo

7

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

8

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

9

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

10

6103647M92

1

Clam-1.2 Cm Fermec Ldr
Bucket

Backe

Mâchoire

Mordaza, Conj.

11

6103657M1

2

Blade

Klinge

Lame

Cuchilla De Ataque

12

3519689M1

2

Bushing

Büchse

Bague

Anillo

13

#CLAM ASSY

1

Clam Assy

Clam Assy

Clam Assy

Clam Assy

14

339891X1

2

Bolt M8-80 Z5s

Maschschraube M8

Boulon M8 X 80

Tornillo

15

394367X1

2

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

16

MP1056

2

Grease Nipple

Schmiernippel

Nipple De Graissage

Engrasador

17

3507539M1

2

Pin-Main Pivot 200 X 45mm Bolzen

Axe

Pasador

18

3519514M1

1

Blade

Klinge

Lame

Cuchilla

19

6103620M92

1

Backblade-1.2 Cm

Klinge

Lame

Cuchara - 7 X 1

20

3520033M1

2

Bush

Büchse

Douille

Anillo

21

390246X1

2

Bolt M8-70

Bolzen

Goupille

Perno

22

394367X1

2

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

Loader Bucket - 7 In 1 Bucket Pipework

4067 66006

Loader Bucket - 7 In 1 Bucket Pipework

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

2

#UNION

1

Union

Union

Union

Union

3

835091M91

4

Connector 9/16 Unf

Doppelnippel

Borne

Unión

4

6106213M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

5

218-1236

2

Connector, "T" - Special

T-Stück

Raccord En T

Te

6

356614X1

2

Nut - Large 3/4-16unf
Bulkhead

Mutter

Ecrou

Tuerca De Retención

7

339761X1

3

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

8

3522094M2

3

Clamp - Tube

Befestigungshalter

Bride De Fixation

Brida De Fijación

9

6106212M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

10

6106214M91

2

Hose-Mp Loader Bucket

Schlauch Kplt

Flexible Ass.

Flexible, Conj.

Loader Bucket - 7 In 1 Cylinder

4067 66006

Loader Bucket - 7 In 1 Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6111075M91

1

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

Cylinder 4 In 1 Bucket

2

6195221M91GY03

1

Tube - S/A (Terex Grey)

Tube - S/A (Terex Grey)

Tube - S/A (Terex
Grey)

Tube - S/A (Terex
Grey)

3

6195225M1

1

Bush

Buechse Aus Stahl

Bush

Bush

4

6194600M1

1

Nut - Nyloc

Flachmutter

Ecrou Blocage

Tuerca

5

6194606M1

1

Bearing - Piston

Lager

Coussinet

Teniendo - Pistón

6

6194604M1

1

Seal - Piston

Dichtring

Joint Étanch
e;ité

Junta

7

6195227M1

1

O - Ring

O - Ring

O - Ring

O - Ring

8

6194598M1

1

Piston

Kolben

Piston

Pistón

9

6195228M1

1

O - Ring

O - Ring

O - Ring

O - Ring

10

6195226M1

1

Bush - Bimetal

Bush - Bimetal

Bush - Bimetal

Bush - Bimetal

11

6195229M1

1

O - Ring

O - Ring

O - Ring

O - Ring

12

6194613M1

1

Ring - Back Up

Stutzring

Contre Bague

Contrajunta

13

6195223M1

1

Cover - Head End

Cover - Head End

Cover - Head End

Cover - Head End

14

6195216M1

1

Seal - Rod

Seal - Rod

Seal - Rod

Seal - Rod

15

6195217M1

1

Ring - Back Up

Ring - Back Up

Ring - Back Up

Ring - Back Up

16

6195218M1

1

Wiper

Wiper

Wiper

Wiper

17

6195224M1

1

Bush

Buechse Aus Stahl

Bush

Bush

18

6195222M91

1

Rod - S/A

Rod - S/A

Rod - S/A

Rod - S/A

19

MP1056

1

Grease Nipple

Schmiernippel

Nipple De Graissage

Engrasador

20

3516180M2

1

Cap Grease Nipple

Abdeckung

Cache

Tapa

21

6195230M91

1

Seal Kit

Seal Kit

Seal Kit

Seal Kit

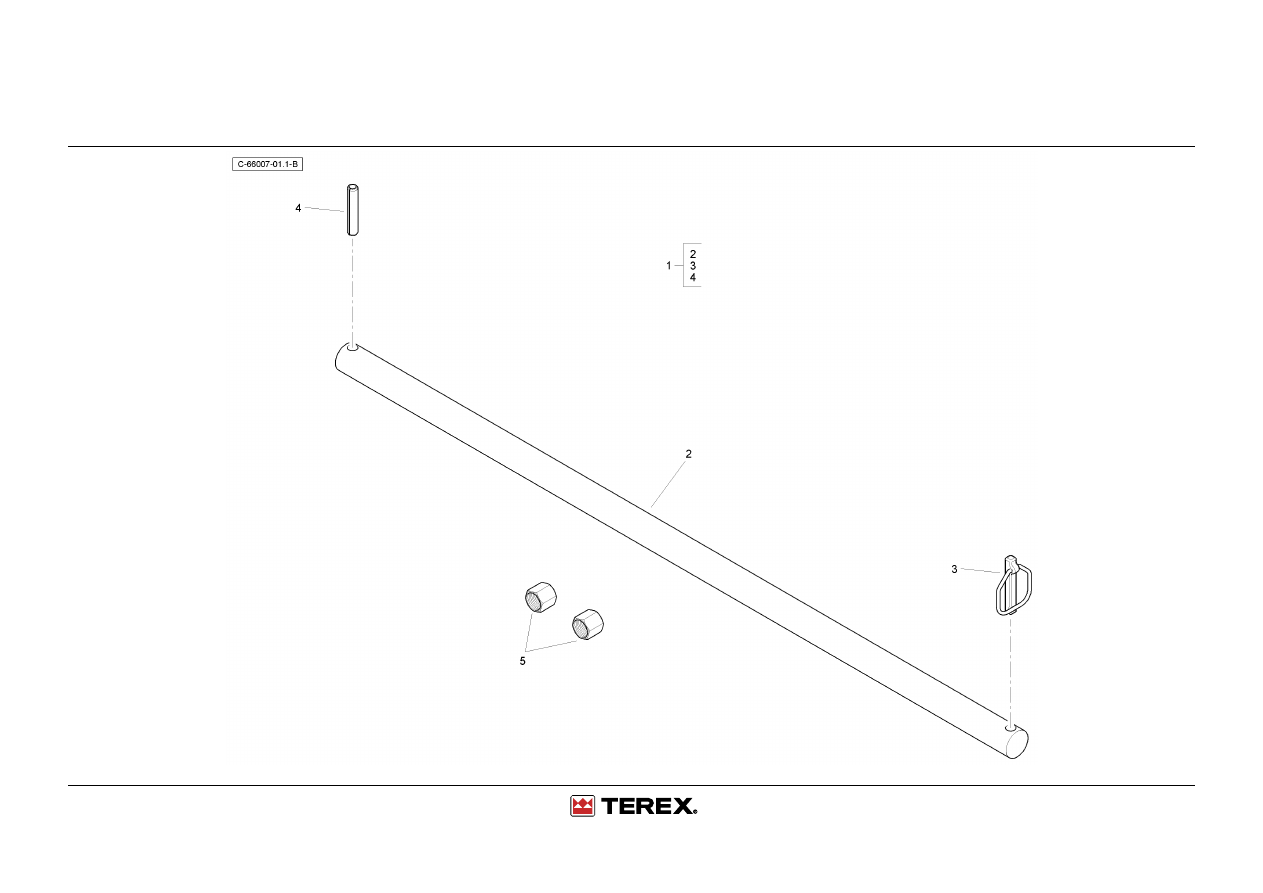

Loader Bucket Less Bucket

4067 66007

Loader Bucket Less Bucket

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3518087M91

1

Bar Locking Assy

Stab

Barre

Barra

2

3518086M1

1

Bar Locking

Stab

Barre

Barra

3

3516522M91

1

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

4

3019327X1

1

Pin Spirol M12-60

Bolzen

Axe

Pasador

5

22833X

2

Cap Tube

Wetterkappe

Capuchon

Obturador

Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder

4067 67022

Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114271M91

1

Shovel Cylinder

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

1

T105344

1

Cylinder - Loader Bucket
82/84

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

2

356579X1

1

Cap Tube 9/16

Wetterkappe

Capuchon

Sombrerete

3

6112919M91

1

Tube Assy Shovel Cyl - Re Rohr Kpl

Ensemble Tube

Conj. De Tubo

4

339123X1

1

Bolt M8-20 Z5f

Maschschraube M8

Boulon M8 X 20

Perno

5

339374X1

1

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

6

394367X1

1

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

7

6114028M91

1

Hose Assy - Shovel Cyl He Schlauch Kpl

Ensemble Durit

Con. De Manguera

8

835007M91

1

Elbow 90 Degree Adjust

Kniestück 90°

Coude 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

10

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

11

6114027M91

1

Hose Assy - Shovel Cyl Re Schlauch Kpl

Ensemble Durit

Con. De Manguera

12

835013M91

1

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

13

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

14

#UNION

1

Union

Union

Union

Union

15

6112942M91

1

Tube Assy Shovel Cyl - He Rohr Kpl

Ensemble Tube

Conj. De Tubo

16

6112961M91

1

Hose Assembly - Loader
Valve To 7 In 1 Rod End Rib

Schlauch Kpl

Ensemble Durit

Con. De Manguera

17

6114167M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

18

356447X1

2

Plug 37 Flare

Stopfen

Bouchon

Obturador

19

6114168M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

20

6112962M91

1

Hose Assembly - Loader
Valve To 7 In 1 Head End
Rib

Schlauch Kpl

Ensemble Durit

Con. De Manguera

21

6114015M91

1

Hose Assy - Rib To Shovel
Re Loader Arm

Schlauch Kpl

Ensemble Durit

Con. De Manguera

22

6114016M91

1

Hose Assy - Rib To Shovel
He Loader Arm

Schlauch Kpl

Ensemble Durit

Con. De Manguera

Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder

4067 67022

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

23

6112964M91

1

Hose Assy. - Loader Valve
To Shovel Head End Rib

Hose Assy. - Loader Valve To
Shovel Head End Rib

Hose Assy. - Loader
Valve To Shovel Head
End Rib

Hose Assy. - Loader
Valve To Shovel Head
End Rib

24

6112965M91

1

Hose Assembly - Loader
Valve To Shovel Rod End
Rib

Hose Assembly - Loader Valve
To Shovel Rod End Rib

Hose Assembly -
Loader Valve To Shovel
Rod End Rib

Hose Assembly -
Loader Valve To Shovel
Rod End Rib

25

6114165M91

1

Loader Rib Assy

Rohr Kpl

Ensemble Tube

Conj. De Tubo

26

6114164M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

27

339011X1

1

Bolt M8-45 Z5s

Schraube

Boulon

Perno

28

6114551M1

1

Clamp Plate

Platte

Plaque

Plato

29

T105084

2

Clamp Housing 20dia
Smooth Bore

Gehause

Carter

Alojamiento

30

339010X1

1

Bolt M8-40 Z5f

Bolzen

Goupille

Tornillo

30

339337X1

1

Bolt M8-30 Z5f

Bolzen - M8 X 30

Goupille

Perno

31

6114127M1

1

Clamp Stirrup

Bugel

Etrier

Estribo

32

6114129M1

1

Clamp Rubber Section

Clamp Rubber Section

Clamp Rubber Section Clamp Rubber Section

33

6114128M1

1

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

34

6112943M91

1

Tube Assy Shovel Cyl - Re Rohr Kpl

Ensemble Tube

Conj. De Tubo

35

339761X1

1

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

36

6114127M1

1

Clamp Stirrup

Bugel

Etrier

Estribo

37

6114129M1

1

Clamp Rubber Section

Clamp Rubber Section

Clamp Rubber Section Clamp Rubber Section

38

6114128M1

1

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

39

339010X1

1

Bolt M8-40 Z5f

Bolzen

Goupille

Tornillo

39

339337X1

1

Bolt M8-30 Z5f

Bolzen - M8 X 30

Goupille

Perno

40

6114127M1

1

Clamp Stirrup

Bugel

Etrier

Estribo

41

6114129M1

1

Clamp Rubber Section

Clamp Rubber Section

Clamp Rubber Section Clamp Rubber Section

42

6114163M1

1

Beugu Clamp Sleeve

Beugu Clamp Sleeve

Beugu Clamp Sleeve

Beugu Clamp Sleeve

43

6195894M91

1

Seal Kit

Dichtringsatz

Jeu Etancheite

Juego Retenes

THIS PAGE INTENTIONALLY LEFT BLANK

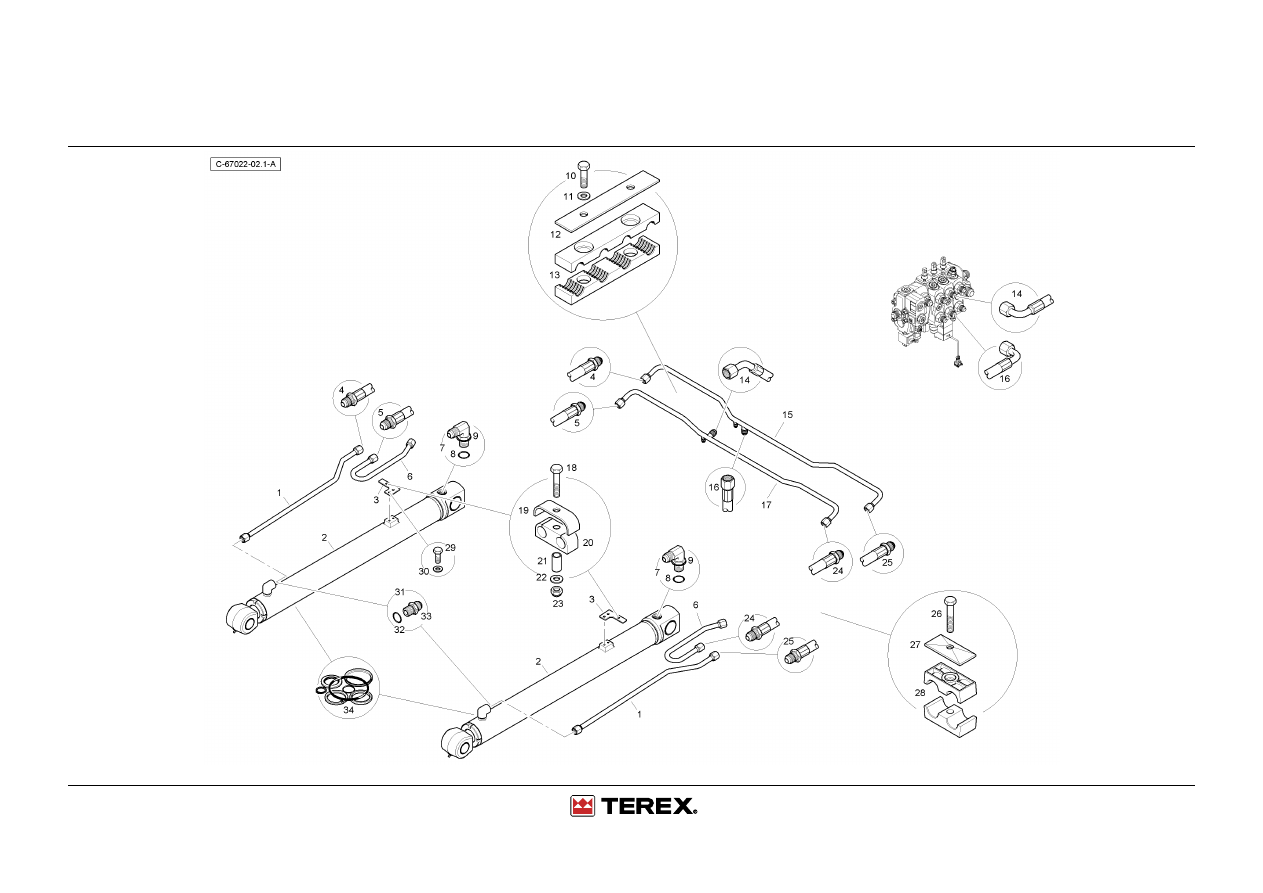

Loader Hydraulics - Without Hose Burst - Standard Bucket - Lift Cylinder

4067 67022

Loader Hydraulics - Without Hose Burst - Standard Bucket - Lift Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6112798M91

2

Tube Assy Lift Cyl - Re

Rohr Kpl

Ensemble Tube

Conj. De Tubo

2

6114270M91

2

Beam Cylinder

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

2

T105343

2

Cylinder - Loader Lift 82/84 Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

3

6112799M1

2

Plate Tube Mtg

Platte

Plaque

Plato

4

6114018M91

1

Hose Assembly - Rib To
Loader Cylinder Rod End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

5

6114017M91

1

Hose Assembly - Rib To
Loader Cylinder Head End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

6

6112797M91

2

Tube Assy Lift Cyl - He

Tube Assy Lift Cyl - He

Tube Assy Lift Cyl - He Tube Assy Lift Cyl - He

7

835007M91

2

Elbow 90 Degree Adjust

Kniestück 90°

Coude 90°

Codo, 90°

8

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

10

339337X1

4

Bolt M8-30 Z5f

Bolzen - M8 X 30

Goupille

Perno

11

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

12

6114175M1

2

Clamp Plate

Clamp Plate

Clamp Plate

Clamp Plate

13

6114174M1

4

Clamp Housing

Clamp Housing

Clamp Housing

Clamp Housing

14

6112699M91

1

Hose Assy. - Lift Head

Hose Assy. - Lift Head

Hose Assy. - Lift Head Hose Assy. - Lift Head

15

6112696M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

16

6112700M91

1

Hose Assembly - Loader
Rod Rib

Schlauch Kpl

Ensemble Durit

Con. De Manguera

17

6114166M91

1

Loader Rib Assy

Rohr Kpl

Ensemble Tube

Conj. De Tubo

18

339010X1

2

Bolt M8-40 Z5f

Bolzen

Goupille

Tornillo

19

6114127M1

2

Clamp Stirrup

Bugel

Etrier

Estribo

20

6114129M1

2

Clamp Rubber Section

Clamp Rubber Section

Clamp Rubber Section Clamp Rubber Section

21

6114128M1

2

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

Clamp Sleeve

22

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

23

394367X1

2

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

24

6114017M91

1

Hose Assembly - Rib To
Loader Cylinder Head End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

25

6114018M91

1

Hose Assembly - Rib To
Loader Cylinder Rod End

Schlauch Kpl

Ensemble Durit

Con. De Manguera

Loader Hydraulics - Without Hose Burst - Standard Bucket - Lift Cylinder

4067 67022

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

26

339011X1

2

Bolt M8-45 Z5s

Schraube

Boulon

Perno

27

6114551M1

2

Clamp Plate

Platte

Plaque

Plato

28

T105084

4

Clamp Housing 20dia
Smooth Bore

Gehause

Carter

Alojamiento

29

339560X1

4

Bolt - M6 X 16mm (Hex.)

Maschschraube - M6

Boulon M6 X 16

Tornillo

30

390971X1

4

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

31

835013M91

2

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

32

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

33

#UNION

1

Union

Union

Union

Union

34

6195893M91

2

Seal Kit

Dichtringsatz

Jeu Etancheite

Juego Retenes

THIS PAGE INTENTIONALLY LEFT BLANK

Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder

4067 67022

Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105344

1

Cylinder - Loader Bucket
82/84

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

2

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

3

6196020M1

4

Bush

Bush

Bush

Bush

4

6195927M1

2

Grease Nipple

Nippel

Graisseur Coude

Niple

5

#RING, SEALING

2

Ring, Sealing

Ring, Sealing

Ring, Sealing

Ring, Sealing

6

#RING

1

Ring

Ring

Anneau

Aro

7

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

8

#RING

1

Ring

Ring

Anneau

Aro

9

6195926M1

1

Grub Screw

Gewindestift

Vis Sans Tete

Tornillo Presor

10

6195925M1

1

Grub Screw

Gewindestift

Vis Sans Tete

Tornillo Presor

11

6195924M1

1

Steel Ball

Kugel

Bille

Bola

12

6196017M1

1

Piston

Piston

Piston

Piston

13

#RING, SNAP

1

Ring, Snap

Ring, Snap

Ring, Snap

Ring, Snap

14

6196021M1

1

Cushioning Ring

Cushioning Ring

Cushioning Ring

Cushioning Ring

15

6195999M1

1

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

16

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

17

#RING, BACKUP

1

Ring, Backup

Stützring

Contre Bague

Anilla

18

6196018M1

1

Gland

Gland

Gland

Gland

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

21

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

22

6196019M1

1

Piston Rod

Piston Rod

Piston Rod

Piston Rod

23

6196022M91

0

Seal Kit

Seal Kit

Seal Kit

Seal Kit

Loader Hydraulics - Without Hose Burst - Standard Bucket - Lift Cylinder

4067 67022

Loader Hydraulics - Without Hose Burst - Standard Bucket - Lift Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105343

1

Cylinder - Loader Lift 82/84 Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

2

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

3

6196014M1

2

Bush

Bush

Bush

Bush

4

6195927M1

2

Grease Nipple

Nippel

Graisseur Coude

Niple

5

#RING

1

Ring

Ring

Anneau

Aro

6

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

7

6196010M1

1

Piston

Piston

Piston

Piston

8

6195924M1

1

Steel Ball

Kugel

Bille

Bola

9

6195925M1

2

Grub Screw

Gewindestift

Vis Sans Tete

Tornillo Presor

10

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

11

#RING, BACKUP

1

Ring, Backup

Stützring

Contre Bague

Anilla

12

6196013M1

1

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

13

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

14

#RING, BACKUP

1

Ring, Backup

Stützring

Contre Bague

Anilla

15

6196011M1

1

Gland

Gland

Gland

Gland

16

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

17

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6196012M1

1

Piston Rod

Piston Rod

Piston Rod

Piston Rod

20

6196015M1

2

Bush

Bush

Bush

Bush

21

6196016M91

0

Seal Kit

Seal Kit

Seal Kit

Seal Kit

Loader Hydraulics - With Hose Burst - Standard Bucket - Bucket Cylinder

4067 67023

Loader Hydraulics - With Hose Burst - Standard Bucket - Bucket Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6114271M91

1

Shovel Cylinder

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

1

T105344

1

Cylinder - Loader Bucket
82/84

Hydraulikzyl

Verin Hydrauli.

Cilindro Hidrauli

2

6112919M91

1

Tube Assy Shovel Cyl - Re Rohr Kpl

Ensemble Tube

Conj. De Tubo

3

339123X1

1

Bolt M8-20 Z5f

Maschschraube M8

Boulon M8 X 20

Perno

4

339374X1

1

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

5

394367X1

1

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

6

6114028M91

1

Hose Assy - Shovel Cyl He Schlauch Kpl

Ensemble Durit

Con. De Manguera

7

835013M91

1

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

8

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

9

#UNION

1

Union

Union

Union

Union

10

6112942M91

1

Tube Assy Shovel Cyl - He Rohr Kpl

Ensemble Tube

Conj. De Tubo

11

6112961M91

1

Hose Assembly - Loader
Valve To 7 In 1 Rod End Rib

Schlauch Kpl

Ensemble Durit

Con. De Manguera

12

6114167M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

13

356447X1

2

Plug 37 Flare

Stopfen

Bouchon

Obturador

14

6114168M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

15

6112962M91

1

Hose Assembly - Loader
Valve To 7 In 1 Head End
Rib

Schlauch Kpl

Ensemble Durit

Con. De Manguera

16

6114015M91

1

Hose Assy - Rib To Shovel
Re Loader Arm

Schlauch Kpl

Ensemble Durit

Con. De Manguera

17

6114016M91

1

Hose Assy - Rib To Shovel
He Loader Arm

Schlauch Kpl

Ensemble Durit

Con. De Manguera

18

6112964M91

1

Hose Assy. - Loader Valve
To Shovel Head End Rib

Hose Assy. - Loader Valve To
Shovel Head End Rib

Hose Assy. - Loader
Valve To Shovel Head
End Rib

Hose Assy. - Loader
Valve To Shovel Head
End Rib

19

6112965M91

1

Hose Assembly - Loader
Valve To Shovel Rod End
Rib

Hose Assembly - Loader Valve
To Shovel Rod End Rib

Hose Assembly -
Loader Valve To Shovel
Rod End Rib

Hose Assembly -
Loader Valve To Shovel
Rod End Rib

20

6114165M91

1

Loader Rib Assy

Rohr Kpl

Ensemble Tube

Conj. De Tubo

21

6114164M91

1

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy

Loader Rib Assy
