Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 23

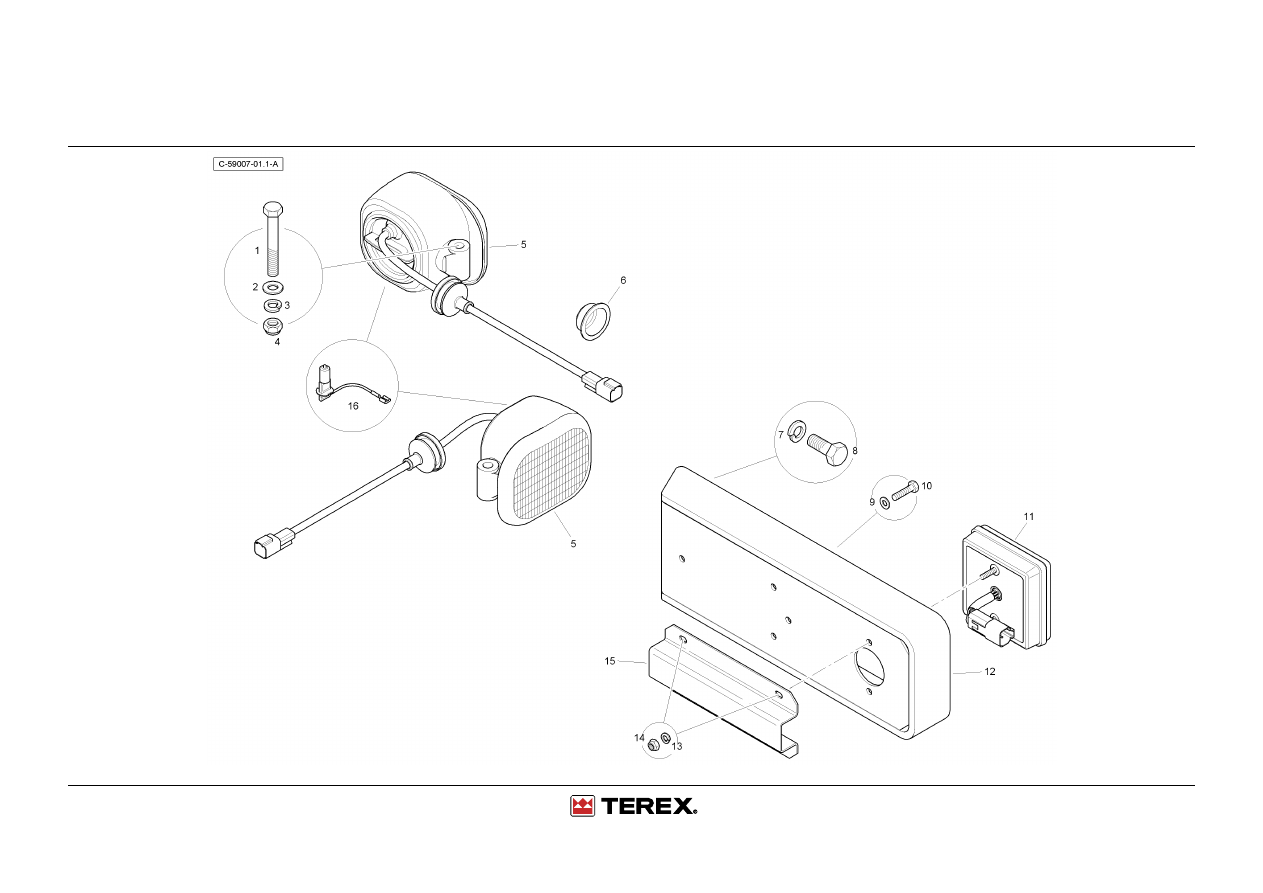

Rear Lights - Cm - 4 - Low Level

4067 59007

Rear Lights - Cm - 4 - Low Level

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

339368X1

4

Bolt M8-60 Z5s

Bolzen - M8 X 60

Goupille

Perno

2

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

3

1440313X1

4

Lockwasher M8

Federring - M8

Rondelle Frein - M8

Arandela De Freno -
M8

4

394367X1

4

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

5

6114301M91

4

Rear Work Light

Ruckfscheinw

Feu Arriere

Luz Trasera

6

T110956

2

Grommet

Grommet

Grommet

Grommet

7

1440314X1

4

Lock Washer M10

Federring - M10

Rondelle Frein - M10

Arandela Segur. - M10

8

391134X1

4

Hex Bolt M10x25 Grade 8.8 Schraube

Vis

Tornillo

9

390469X1

4

Washer M5

Scheibe - M5

Rondelle

Arandela

10

339563X1

4

Bolt M5-20 Z5f

Bolzen

Goupille

Tornillo

11

6114600M91

2

Rear Light

Ruckfscheinw

Feu Arriere

Luz Trasera

12

T101750

2

Light Brkt Assy

Halter Kpl

Ensemble Support

Cjt. Soporte

13

339381X1

8

Washer, Lock - M5

Federring

Rondelle Frein

Arandela De Freno

14

1441494X1

8

Nut, Nyloc - M5

Mutter Metrisch

Ecrou Métrique

Tuerca De Retención

15

T105523

2

Rear Light Connector Cover Rear Light Connector Cover

Rear Light Connector
Cover

Rear Light Connector
Cover

16

#BULB

1

Bulb

Bulb

Bulb

Bulb

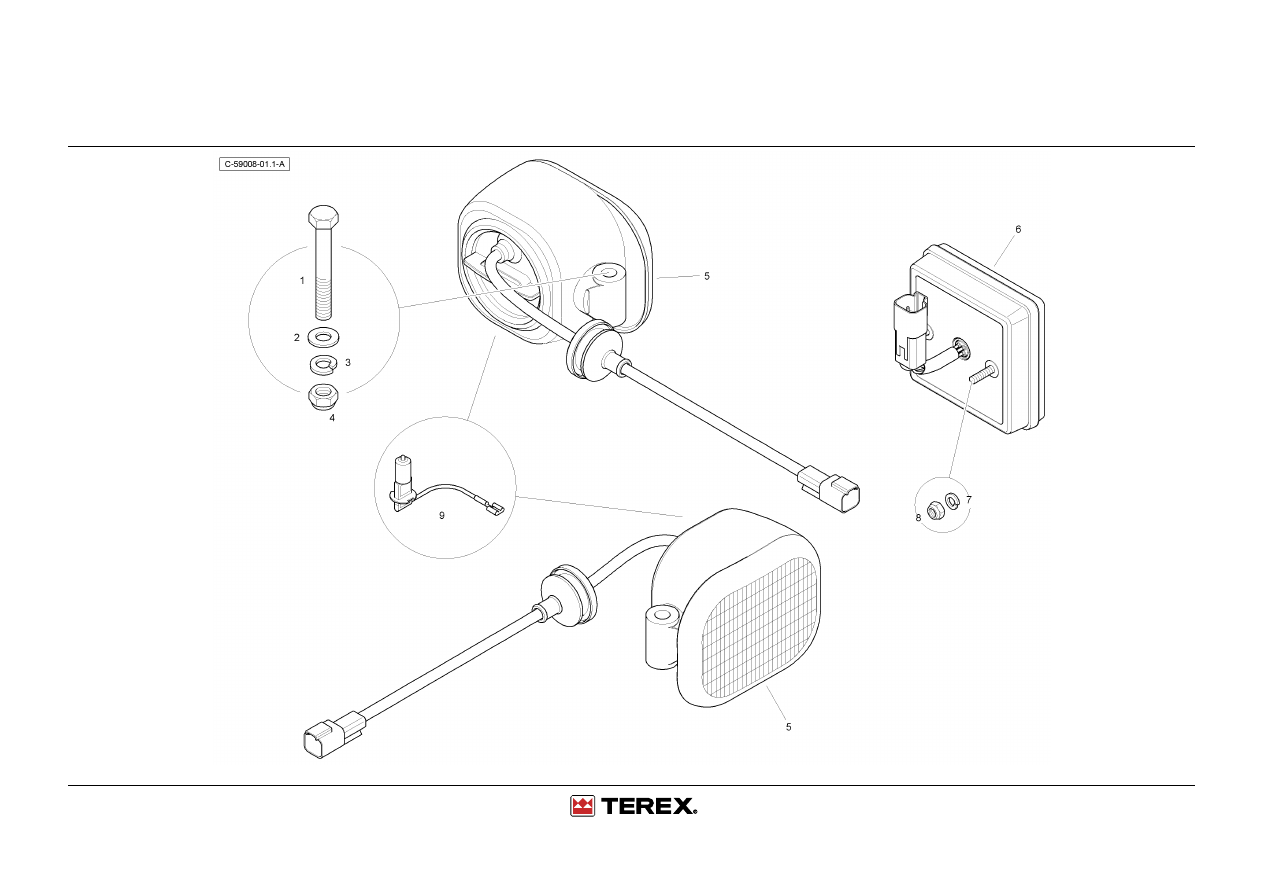

Rear Lights - Cm - 4 - High Level

4067 59008

Rear Lights - Cm - 4 - High Level

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

339368X1

4

Bolt M8-60 Z5s

Bolzen - M8 X 60

Goupille

Perno

2

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

3

1440313X1

4

Lockwasher M8

Federring - M8

Rondelle Frein - M8

Arandela De Freno -
M8

4

394367X1

4

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

5

6114301M91

4

Rear Work Light

Ruckfscheinw

Feu Arriere

Luz Trasera

6

6114600M91

2

Rear Light

Ruckfscheinw

Feu Arriere

Luz Trasera

7

339381X1

4

Washer, Lock - M5

Federring

Rondelle Frein

Arandela De Freno

8

1441494X1

4

Nut, Nyloc - M5

Mutter Metrisch

Ecrou Métrique

Tuerca De Retención

9

#BULB

1

Bulb

Bulb

Bulb

Bulb

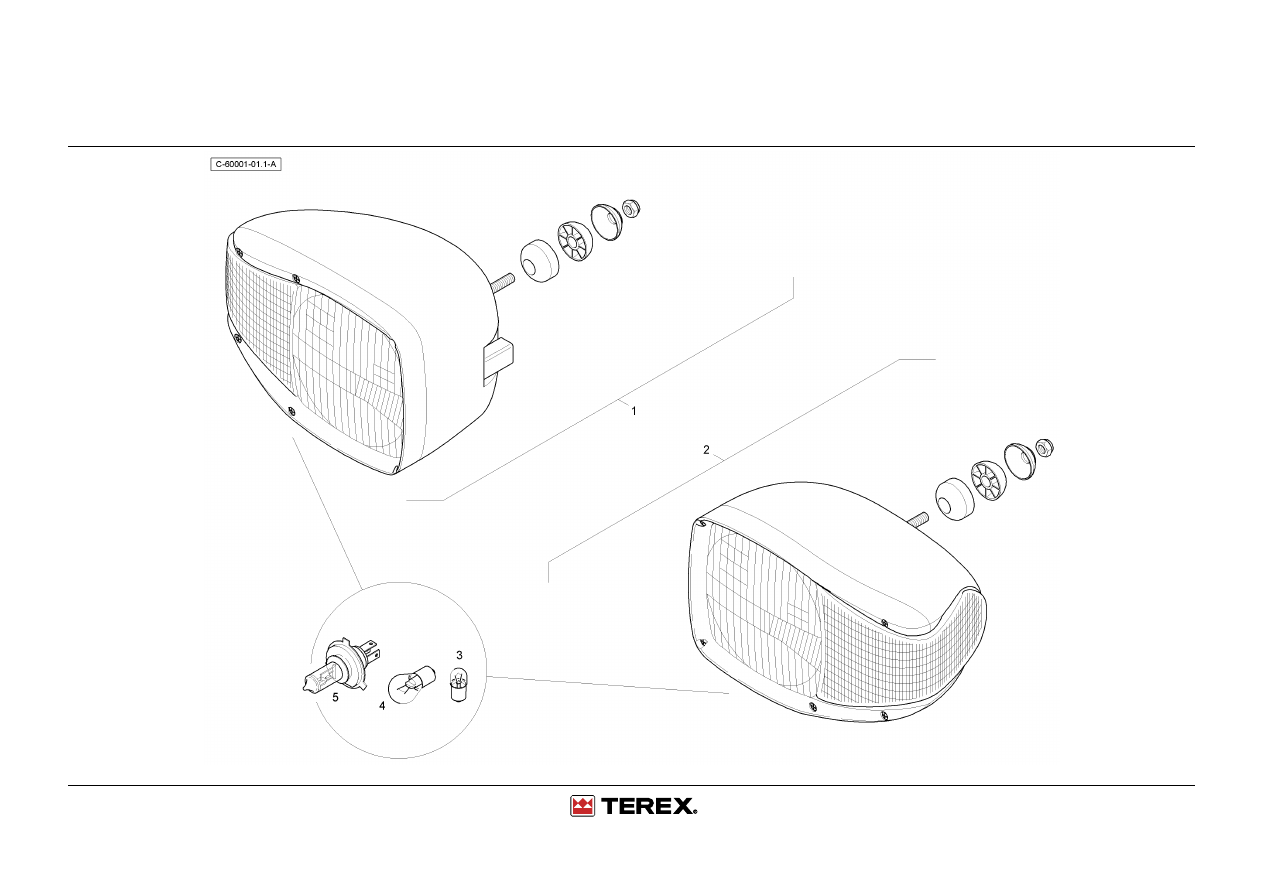

Front Lighting - Headlights Left Hand Dip

4067 60001

Front Lighting - Headlights Left Hand Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6106302M91

1

Headlight-Rh Left Hand Dip Scheinwerfer

Phare

Faro

2

6106301M91

1

Headlight-Lh Left Hand Dip Scheinwerfer

Phare

Faro

3

3523690M1

1

Bulb

Lampe

Lampe

Lámpara

4

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

5

3523444M1

1

Bulb

Lampe

Lampe

Lámpara

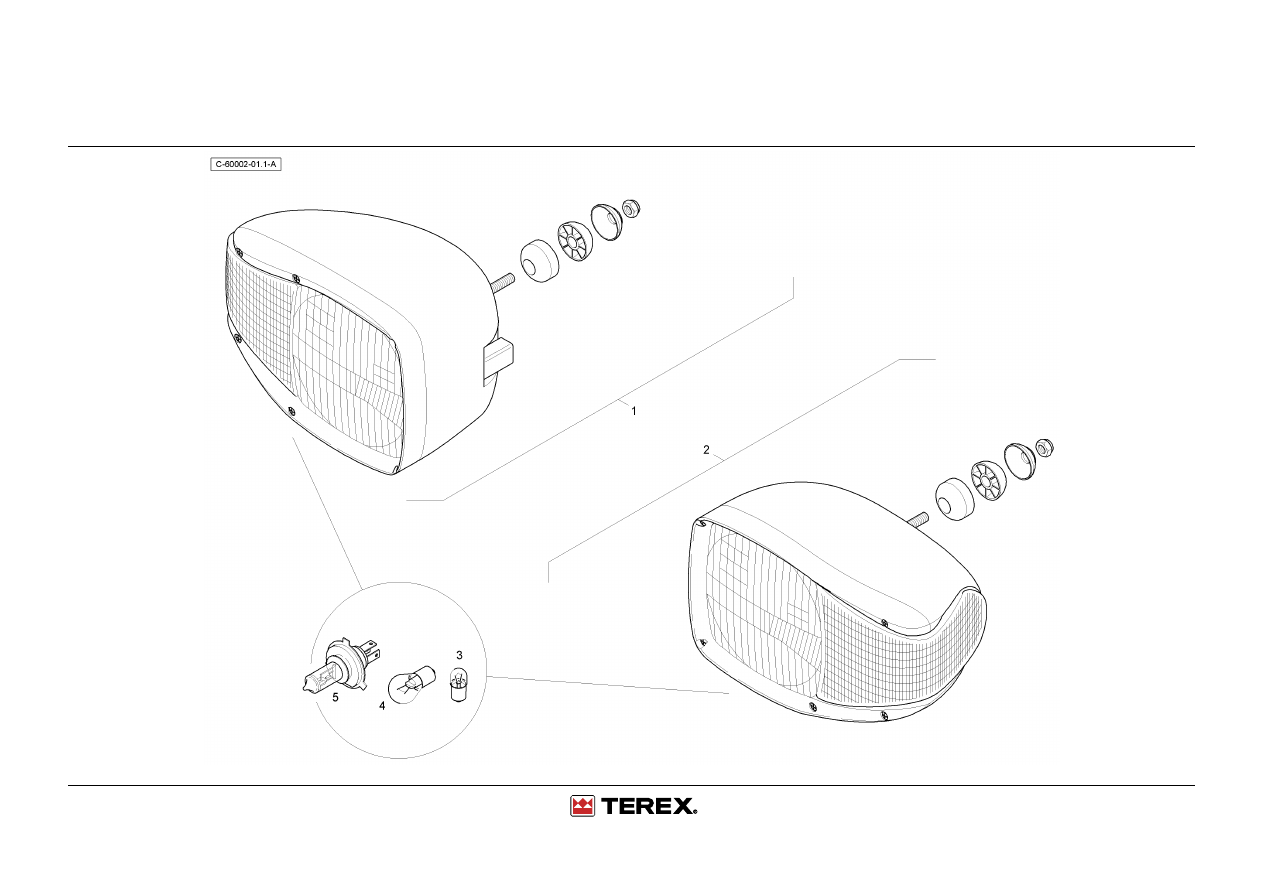

Front Lighting - Headlights Right Hand Dip

4067 60002

Front Lighting - Headlights Right Hand Dip

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6106304M91

1

Headlight-Rh Right Hand
Dip

Scheinwerfer

Phare

Faro

2

6106303M91

1

Headlight-Lh Right Hand
Dip

Scheinwerfer

Phare

Faro

3

3523690M1

1

Bulb

Lampe

Lampe

Lámpara

4

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

5

3523444M1

1

Bulb

Lampe

Lampe

Lámpara

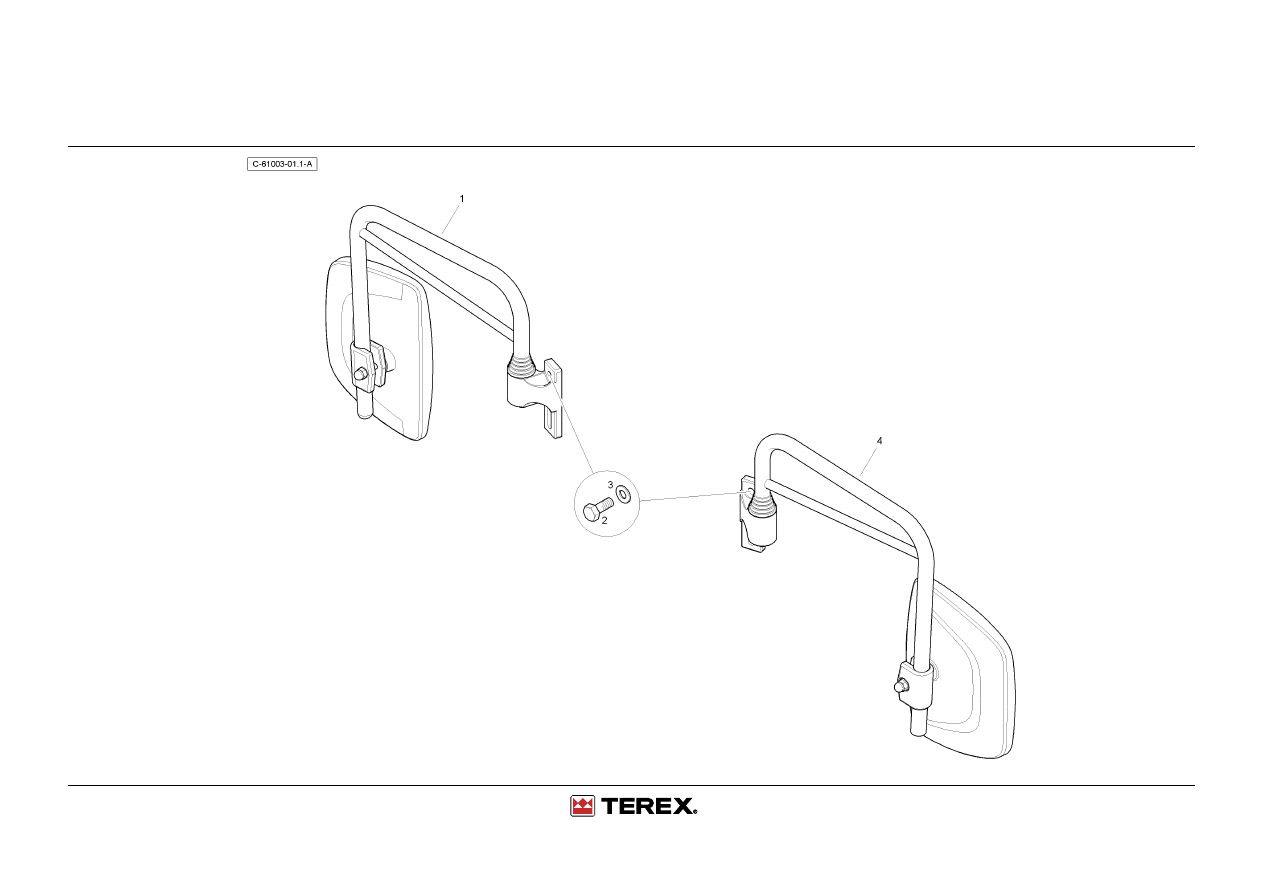

Mirrors - Standard

4067 61003

Mirrors - Standard

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100370

1

External RH Mirror

Ruckspiegel

Retroviseur Ar

Retrovisor

2

339123X1

4

Bolt M8-20 Z5f

Maschschraube M8

Boulon M8 X 20

Perno

3

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

4

T100369

1

External LH Mirror

Ruckspiegel

Retroviseur Ar

Retrovisor

Seat - P.V.C. Trim

4067 62007

Seat - P.V.C. Trim

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T121601

1

Seat - Pvc Mech With
Switch

Sitz

Siege

Asiento

Eco 1891

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

391039X1

6

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

Seat - P.V.C. Trim

4067 62007

Seat - P.V.C. Trim

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195977M91

1

Swivel Handle, Kit

Swivel Handle, Kit

Swivel Handle, Kit

Swivel Handle, Kit

2

6195978M91

1

Damper, Service Kit

Damper, Service Kit

Damper, Service Kit

Damper, Service Kit

3

6195983M91

2

Bearing Shaft, Service Kit

Bearing Shaft, Service Kit

Bearing Shaft, Service
Kit

Bearing Shaft, Service
Kit

4

6195982M91

2

Suspension Springs,
Service Kit

Suspension Springs, Service
Kit

Suspension Springs,
Service Kit

Suspension Springs,
Service Kit

5

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

6

6195980M91

4

Roller And Bearing, Service
Kit

Roller And Bearing, Service Kit Roller And Bearing,

Service Kit

Roller And Bearing,
Service Kit

7

6195979M91

1

Height Adj Knob, Kit

Height Adj Knob, Kit

Height Adj Knob, Kit

Height Adj Knob, Kit

8

6195918M91

1

Knob (Weight Adjust )

Knopf

Pommeau

Pomo

9

6195976M91

1

Slide Handle, Kit

Slide Handle, Kit

Slide Handle, Kit

Slide Handle, Kit

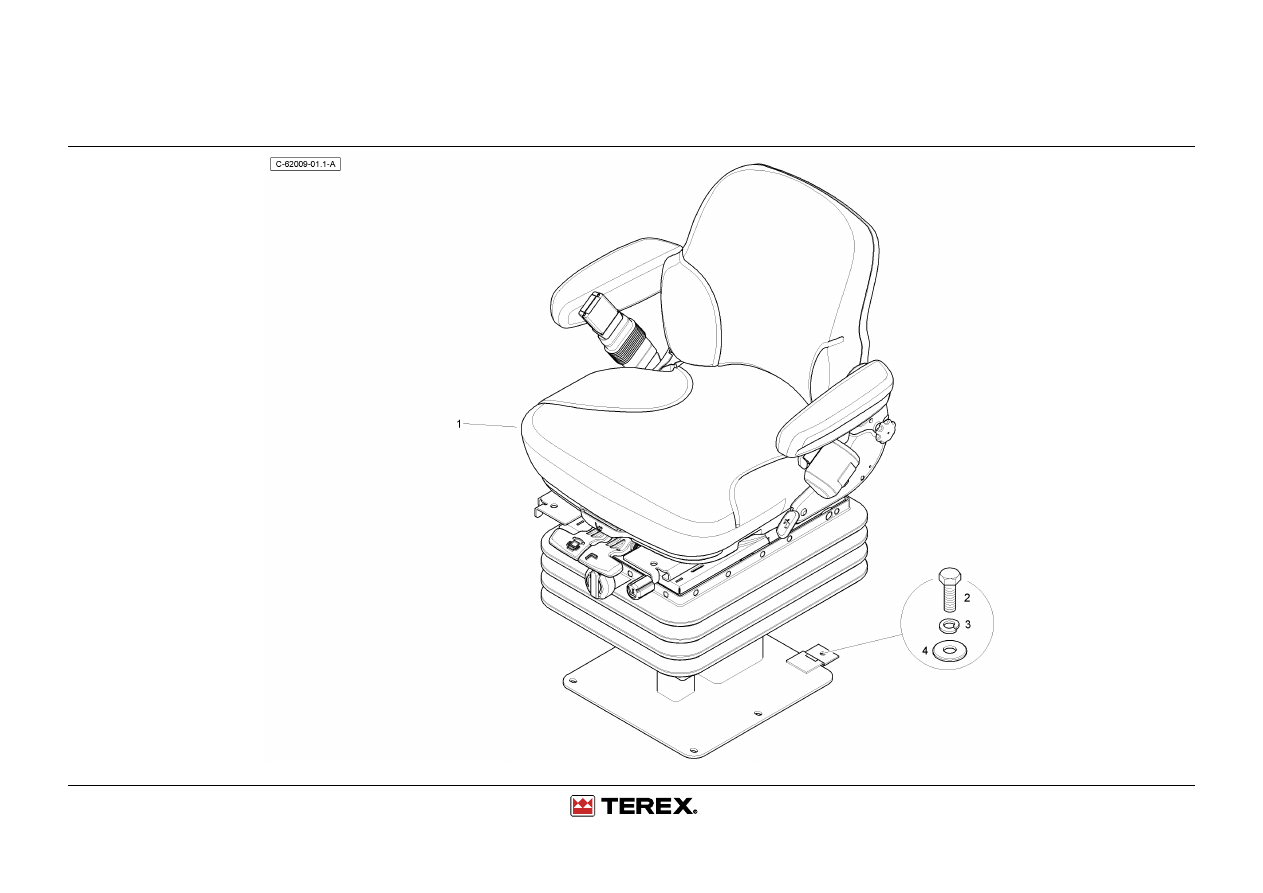

Seat - Fabric Trim

4067 62009

Seat - Fabric Trim

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T121602

1

Seat - Fabric Mech With
Switch

Sitz

Siege

Asiento

Eco 1891

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

391039X1

6

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

Seat - Fabric Trim

4067 62009

Seat - Fabric Trim

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195977M91

1

Swivel Handle, Kit

Swivel Handle, Kit

Swivel Handle, Kit

Swivel Handle, Kit

2

6195978M91

2

Damper, Service Kit

Damper, Service Kit

Damper, Service Kit

Damper, Service Kit

3

6195983M91

2

Bearing Shaft, Service Kit

Bearing Shaft, Service Kit

Bearing Shaft, Service
Kit

Bearing Shaft, Service
Kit

4

6195982M91

2

Suspension Springs,
Service Kit

Suspension Springs, Service
Kit

Suspension Springs,
Service Kit

Suspension Springs,
Service Kit

5

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

6

6195980M91

4

Roller And Bearing, Service
Kit

Roller And Bearing, Service Kit Roller And Bearing,

Service Kit

Roller And Bearing,
Service Kit

7

6195979M91

1

Height Adj Knob, Kit

Height Adj Knob, Kit

Height Adj Knob, Kit

Height Adj Knob, Kit

8

6195918M91

1

Knob (Weight Adjust )

Knopf

Pommeau

Pomo

9

6195976M91

1

Slide Handle, Kit

Slide Handle, Kit

Slide Handle, Kit

Slide Handle, Kit

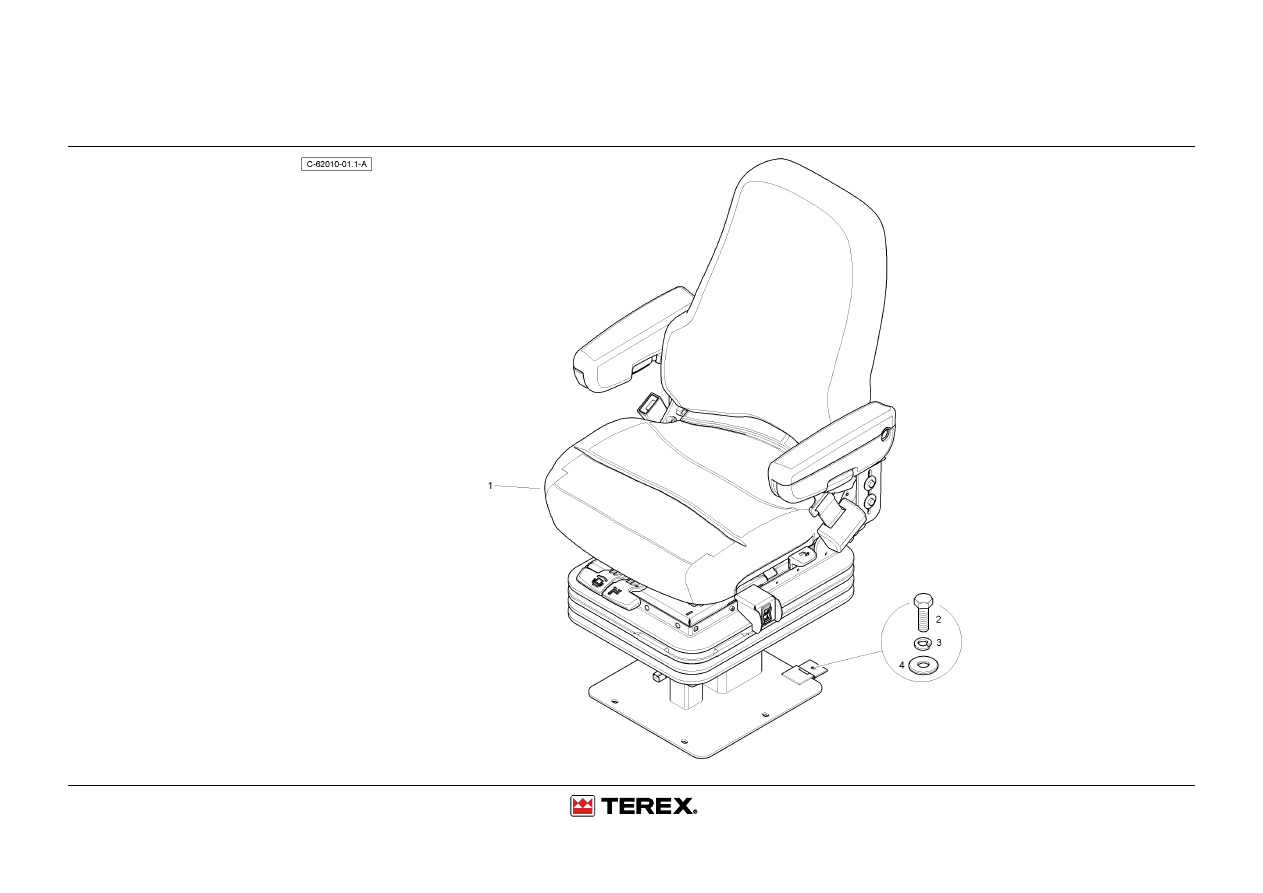

Seat - Fabric Trim - Air Suspension

4067 62010

Seat - Fabric Trim - Air Suspension

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T120252

1

Seat - Fabric Air Heated
With Switch

Sitz

Siege

Asiento

Eco 1891

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

391039X1

6

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

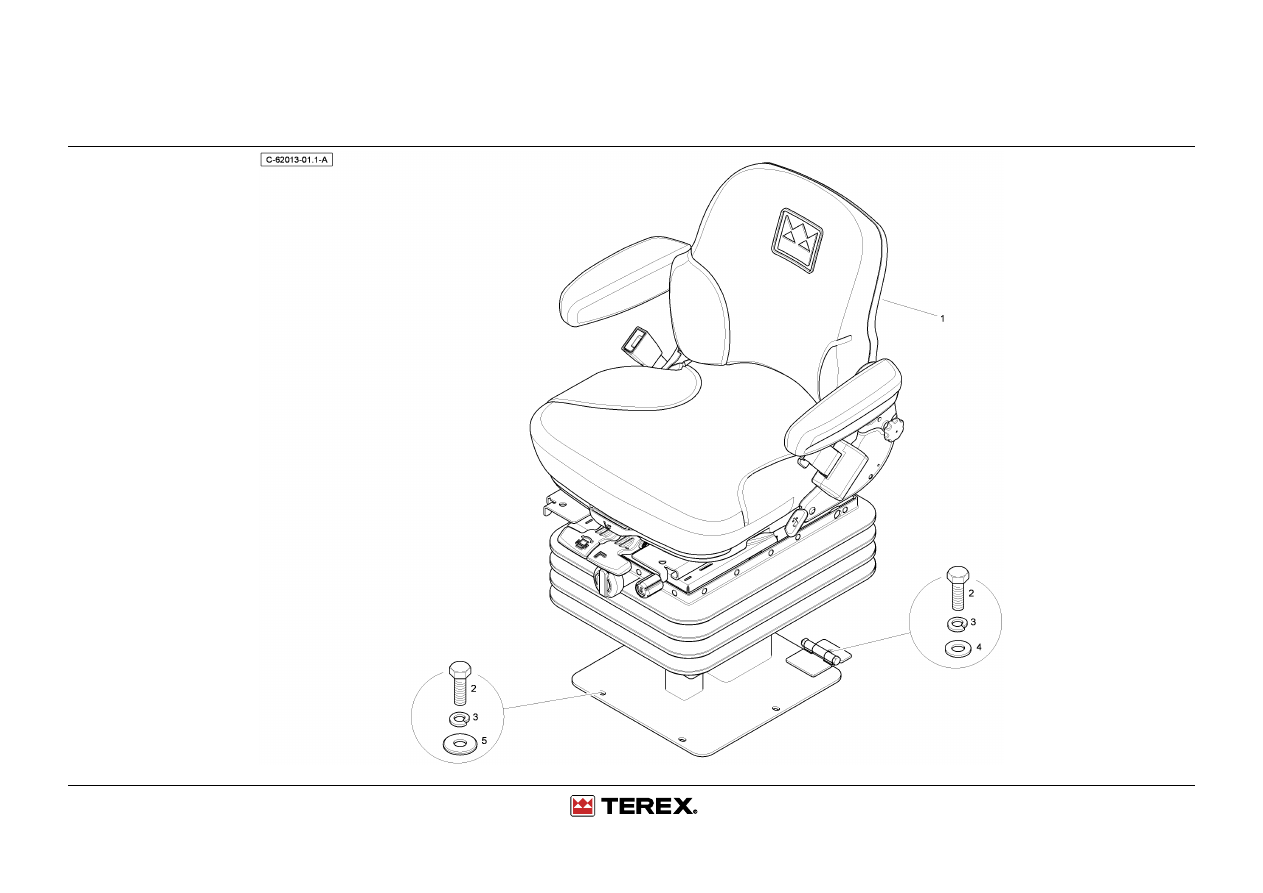

Seat - P.V.C. Mech Suspension Without Heater

4067 62013

Seat - P.V.C. Mech Suspension Without Heater

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T121601

1

Seat - Pvc Mech With
Switch

Sitz

Siege

Asiento

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

5

391039X1

4

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

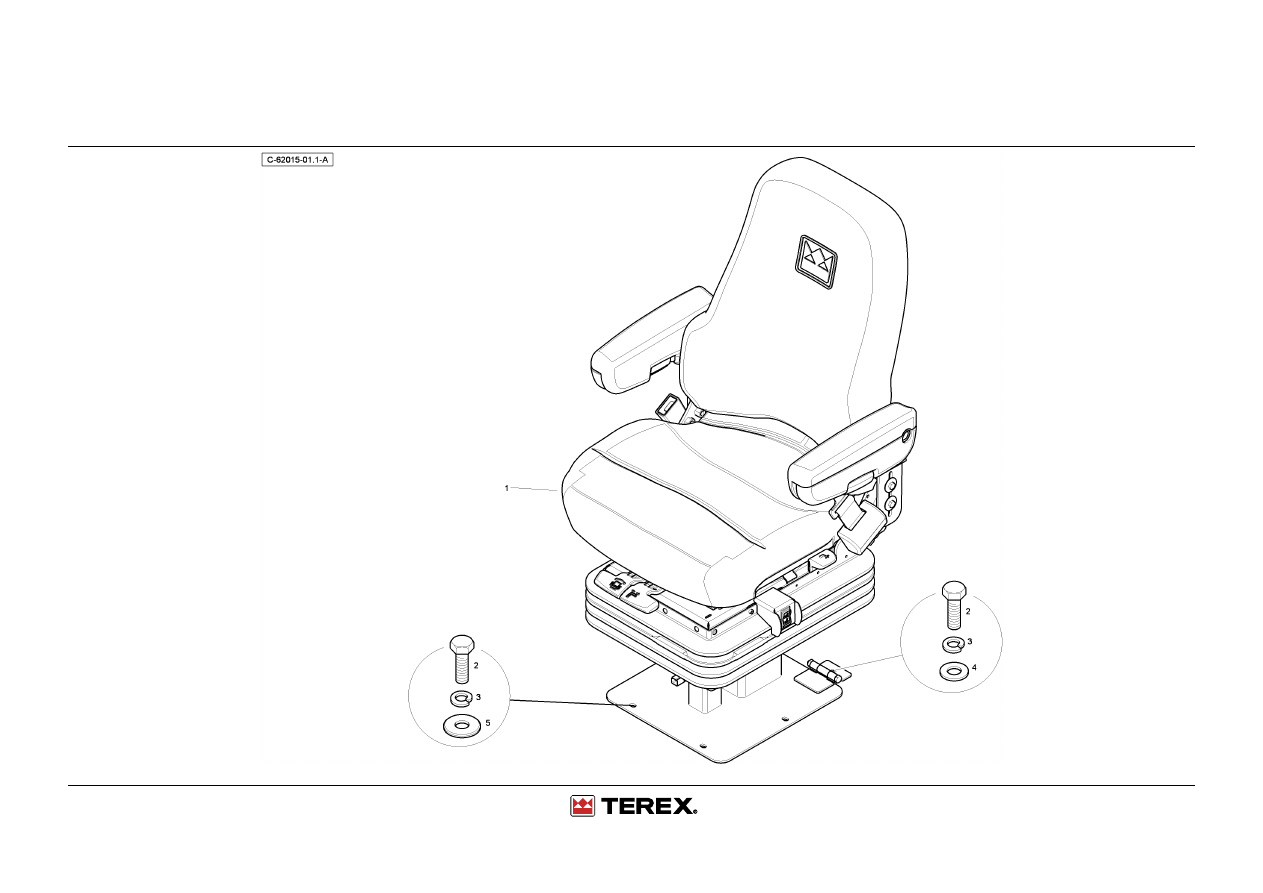

Seat - Fabric. Air Suspension,Heater

4067 62015

Seat - Fabric. Air Suspension,Heater

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T120252

1

Seat - Fabric Air Heated
With Switch

Sitz

Siege

Asiento

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

5

391039X1

4

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

Seat - Fabric. Mech Suspension Without Heater

4067 62014

Seat - Fabric. Mech Suspension Without Heater

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T121602

1

Seat - Fabric Mech With
Switch

Sitz

Siege

Asiento

2

339761X1

6

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

339374X1

6

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

4

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

5

391039X1

4

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

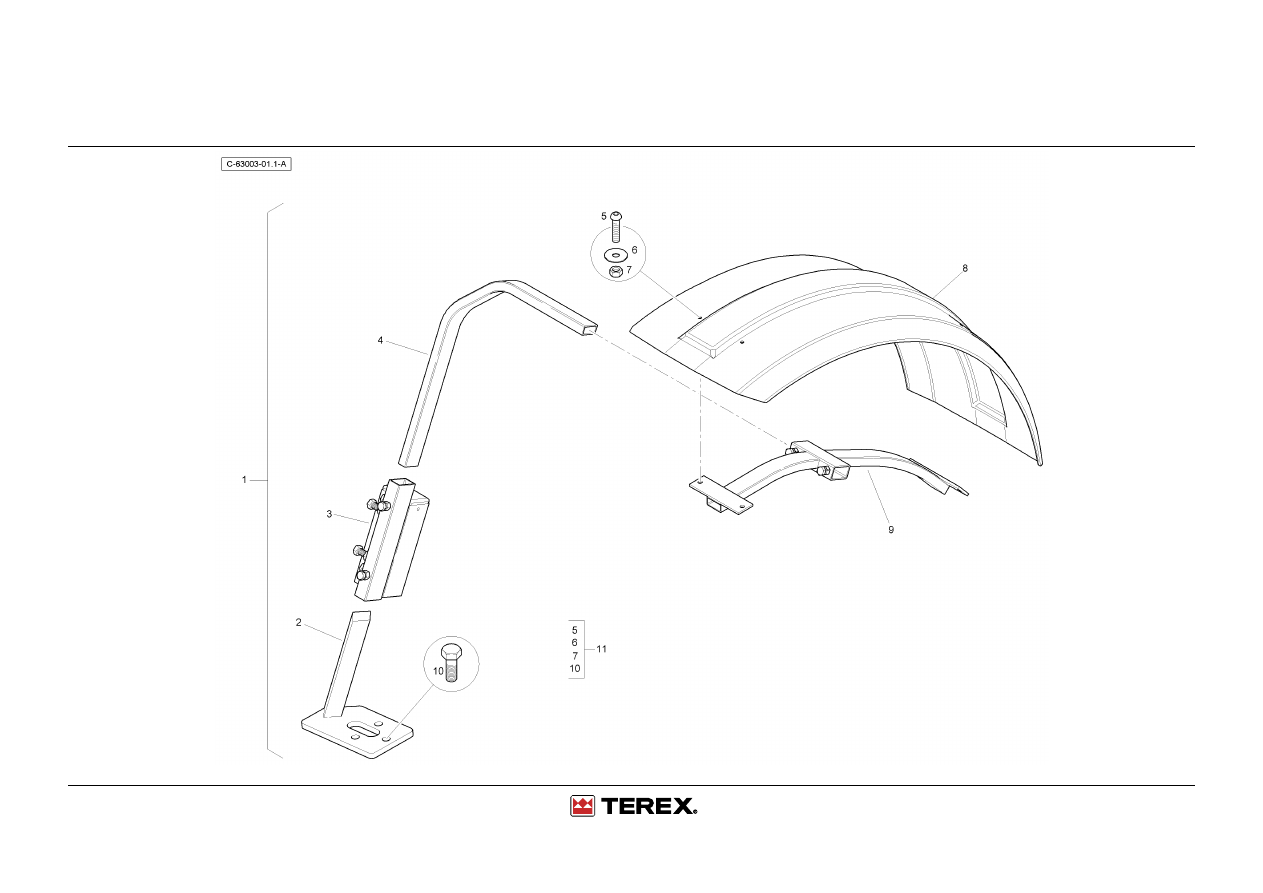

Front Fenders 2 Wheel Steer

4067 63003

Front Fenders 2 Wheel Steer

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6111452M92

1

Fender Kit - Front

Kotfluegel Aus Kunststoff

Jeu Aile

Juego De Piezas

2

6111408M92

1

Fender (Front) Mount 2ws
- RH

Befestigung

Support De Fixation

Soporte De Fijación

2

6111407M92

1

Fender (Front) Mount 2ws
- LH

Befestigung

Support De Fixation

Soporte De Fijación

3

6108380M91

1

Bracket-Rh F/Fend
Rot.Elemntnt

Halter

Patte Fixation

Apoyadero, Conj.

3

6108379M91

1

Bracket-Lh F/Fend
Rot.Elemntnt

Halter

Patte Fixation

Apoyadero, Conj.

4

6102351M1

2

Tube-Front Fender

Rohrleitung

Tube

Tubo

5

3009331X1

8

Bolt Round HD M6x25

Bolzen

Goupille

Tornillo

6

391038X1

8

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

7

339030X1

8

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

8

3517767M1

1

Bow Moulding LH

Stoßfäng
er, Kotflügel

Aile

Aleta

8

3517766M1

1

Bow Moulding RH

Stoßfäng
er, Kotflügel

Aile

Aleta

9

3517762M91

2

Support Assy

Haltevorrichtung Kpl

Support Ass.

Soporte De Fijación

10

3000253X1

6

Bolt M14 X 40

Schraube M14 X 40

Vis M14 X 40

Schraube M14 X 40

11

3517769M91

0

Fastener Set

Ersatzteilpaket

Lot De Pièces

Juego De Piezas

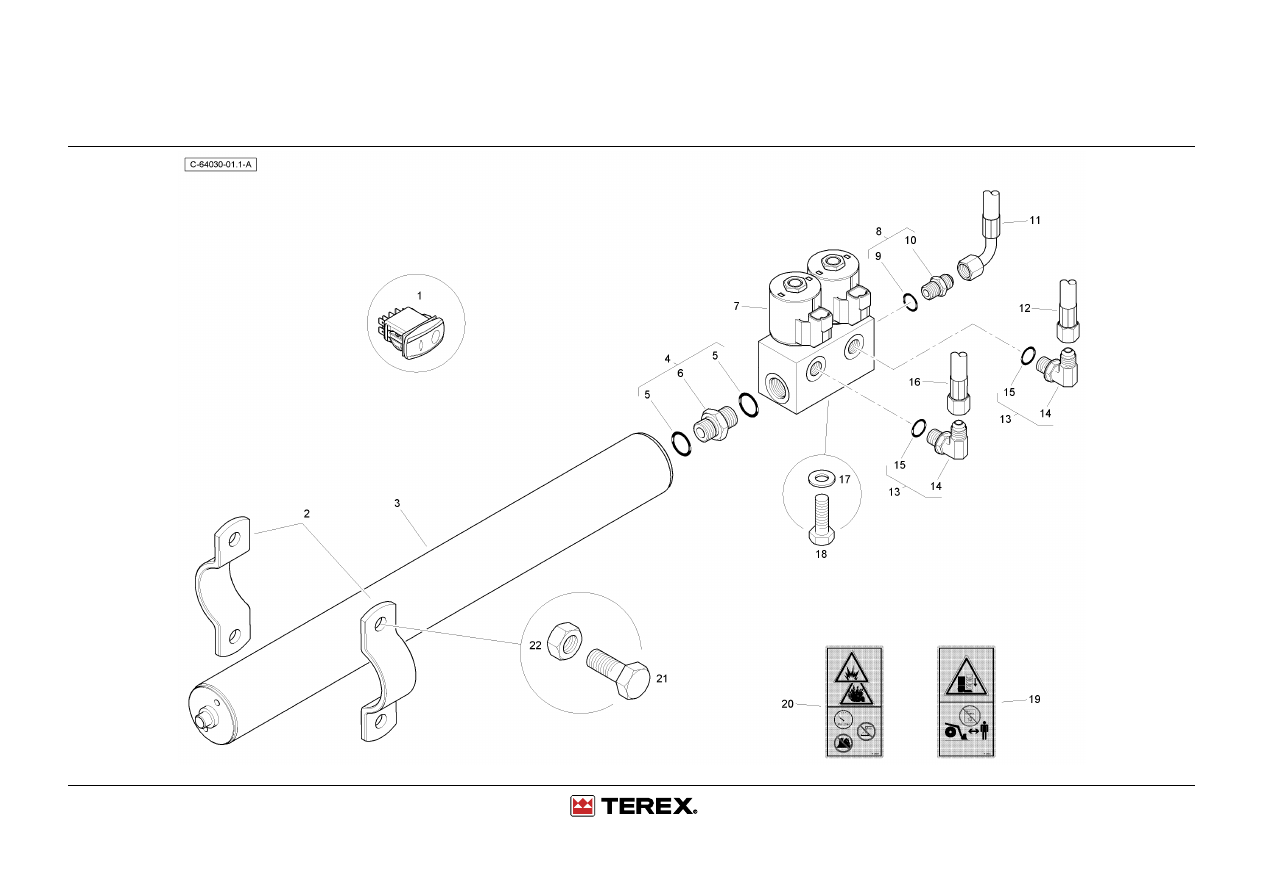

Ride Control - ISO

4067 64030

Ride Control - ISO

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T119925

1

Switch-Ride Control

Schalter

Interrupteur

Interruptor

2

T102432

2

Accumulator Clamp

Accumulator Clamp

Accumulator Clamp

Accumulator Clamp

3

6114237M91

1

Ride Control Accumulator

Druckspeicher

Accumulateur

Acumulador

4

372553X91

1

Connector 3/4 - 3/4

Doppelnippel 3/4 - 3/4

Borne 3/4 - 3/4

Conector 3/4 - 3/4

5

831497M1

2

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

6

#UNION

1

Union

Union

Union

Union

7

6112691M91

1

Valve-Ride Control

Ventil

Soupape

Valvula

8

835091M91

1

Connector 9/16 Unf

Doppelnippel

Borne

Unión

9

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

10

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

11

6112714M91

1

Hose Assy - Ride Control
Tank Line

Schlauch Kpl

Emsemble Durit

Cond. De Manguera

12

6112713M

1

Nla - Hose Assy - Ride
Control Head

Nla - Hose Assy - Ride Control
Head

Nla - Hose Assy - Ride
Control Head

Nla - Hose Assy - Ride
Control Head

13

357197X91

2

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

14

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

15

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

16

6112712M

1

Nla - Hose Assy - Ride
Control Rod

Nla - Hose Assy - Ride Control
Rod

Nla - Hose Assy - Ride
Control Rod

Nla - Hose Assy - Ride
Control Rod

17

390972X1

1

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

18

339761X1

1

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

19

T106925

1

Decal - Ride Control - Do
Not Switch On - ISO

Aufkleber

Decalcomanie

Calcomania

20

T106927

1

Decal - Ride Control -
Accumulator - ISO

Aufkleber

Decalcomanie

Calcomania

21

3009506X1

2

Bolt, Hex. - M12 X 30

Bolzen

Goupille

Perno

22

3009695X1

2

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca

Ride Control - Ansi

4067 64031

Ride Control - Ansi

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T119925

1

Switch-Ride Control

Schalter

Interrupteur

Interruptor

2

T102432

2

Accumulator Clamp

Accumulator Clamp

Accumulator Clamp

Accumulator Clamp

3

6114237M91

1

Ride Control Accumulator

Druckspeicher

Accumulateur

Acumulador

4

372553X91

1

Connector 3/4 - 3/4

Doppelnippel 3/4 - 3/4

Borne 3/4 - 3/4

Conector 3/4 - 3/4

5

831497M1

2

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

6

#UNION

1

Union

Union

Union

Union

7

6112691M91

1

Valve-Ride Control

Ventil

Soupape

Valvula

8

186127M91

1

Elbow

Winkelstück

Equerre

Codo

9

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

10

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

11

6112714M91

1

Hose Assy - Ride Control
Tank Line

Schlauch Kpl

Emsemble Durit

Cond. De Manguera

12

6112713M

1

Nla - Hose Assy - Ride
Control Head

Nla - Hose Assy - Ride Control
Head

Nla - Hose Assy - Ride
Control Head

Nla - Hose Assy - Ride
Control Head

13

357197X91

2

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

14

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

15

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

16

6112712M

1

Nla - Hose Assy - Ride
Control Rod

Nla - Hose Assy - Ride Control
Rod

Nla - Hose Assy - Ride
Control Rod

Nla - Hose Assy - Ride
Control Rod

17

390972X1

1

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

18

339761X1

1

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

19

T106928

1

Decal - Ride Control -
Accumulator - Ansi

Aufkleber

Decalcomanie

Calcomania

20

T106926

1

Decal - Ride Control - Do
Not Switch On - Ansi

Aufkleber

Decalcomanie

Calcomania

21

6108851M1

2

Decal-Rcs

Aufkleber

Adhésif

Adhesivo

22

3009506X1

2

Bolt, Hex. - M12 X 30

Bolzen

Goupille

Perno

23

3009695X1

2

Nut M12-1.75 Z5 Norm

Mutter Metrisch- M12

Ecrou Métrique

Tuerca
