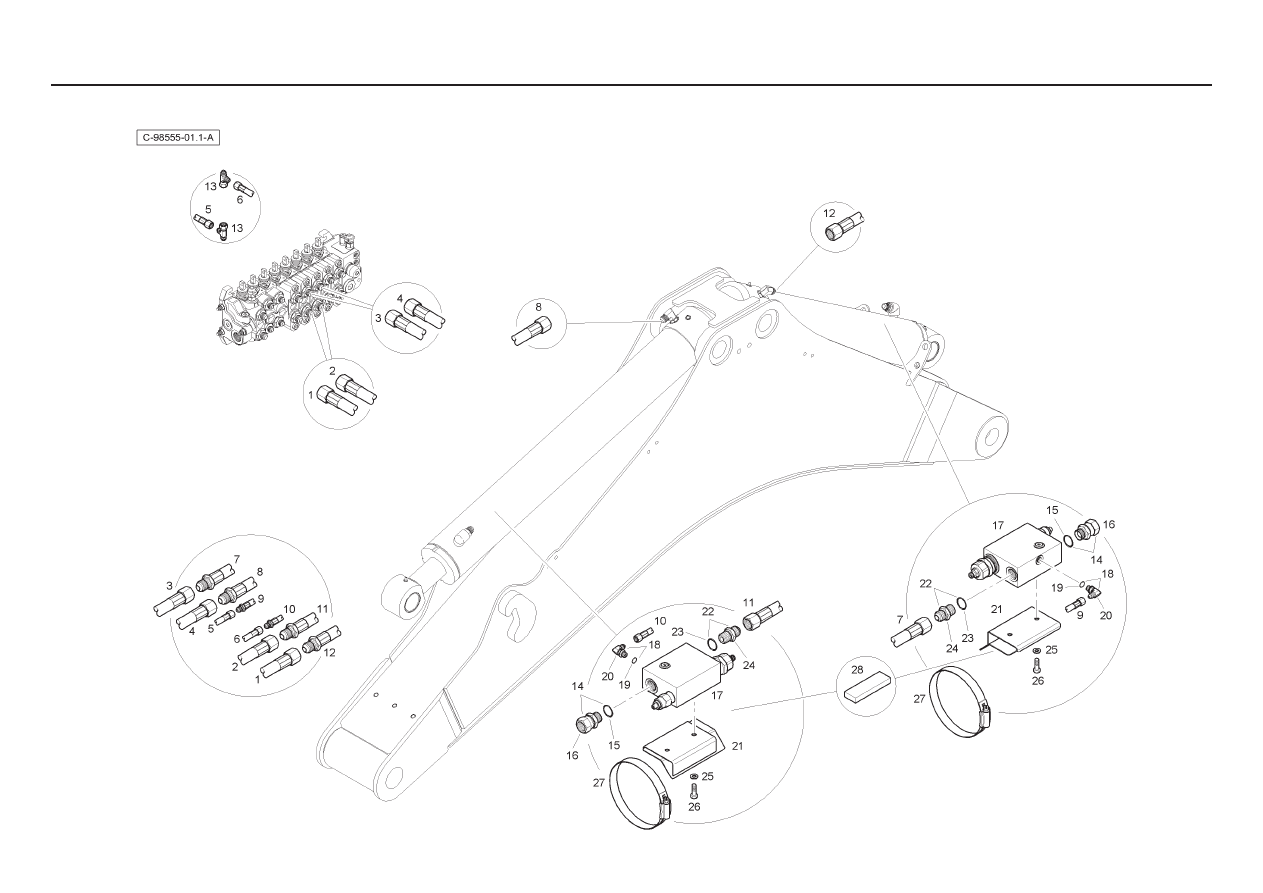

Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 50

- Digger - Sideshift - Mechanical

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T126456

1 Hose

Durit

Schlauch

Flexible

2  T126455

1 Hose

Durit

Schlauch

Flexible

3  T126461

1 Hose

Durit

Schlauch

Flexible

4  T126462

1 Hose

Durit

Schlauch

Flexible

5  T124157

1 Hose

Durit

Schlauch

Flexible

6  T124156

1 Hose

Durit

Schlauch

Flexible

7  T124160

1 Hose

Durit

Schlauch

Flexible

8  T123929

1 Hose

Durit

Schlauch

Flexible

9

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

10

6112656M1

2

Tube Saddle

Selle

Sattel

Silla

11  364704X1

2 Connector

Coude

Winkelstück

Codo

12

356628X1

2

Reducer Tube

Réducteur

Untersetzung

Adaptador

13  22576X1

2 Nut

Ecrou

Mutter

Tuerca

14  T119882

1 Hose

Durit

Schlauch

Flexible

15  T119883

1 Hose

Durit

Schlauch

Flexible

16  6114066M91

2 Valve

Soupape

Ventil

Válvula

17

6109935M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

18

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

19  -

1 Union

Raccord

Verschraubung

Racor

20

357197X91

2

Elbow & O Ring

Coude

Kniestück

Codo

21

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  -

1 Elbow

Coude

Kniestück

Codo

23  390972X1

4 Washer

Rondelle

Scheibe

Arandela

24  339761X1

4 Bolt

Boulon

Schraubbolzen

Perno

25

T124590

2

Bracket

Support Fixation

Haltearm

Soporte

26

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

27

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

28  -

1 Union

Raccord

Verschraubung

Racor

29

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

30

T125437

4

Foam Pad

Mousse

Schaumstoff

Espuma

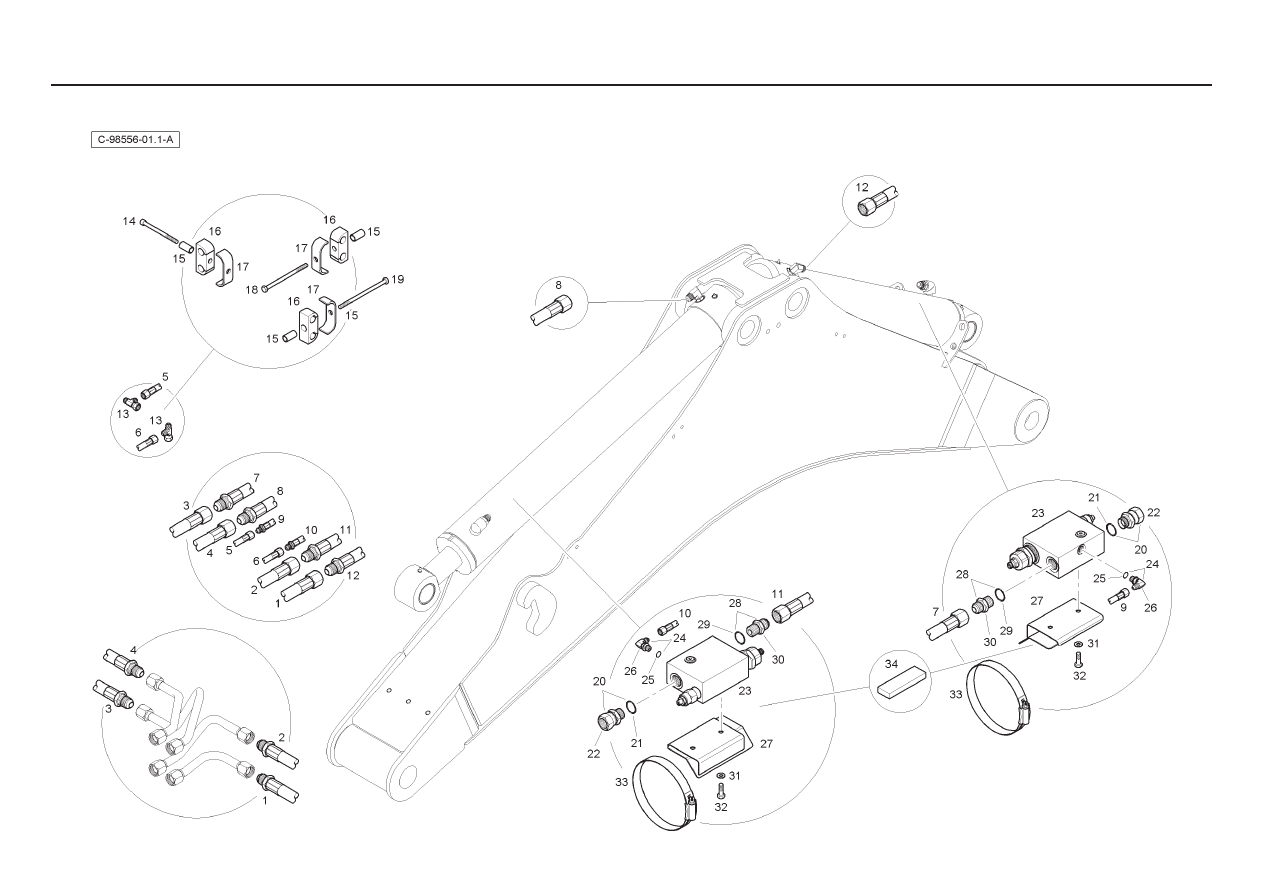

- Digger - Centremount - Servo

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T124308

1 Hose

Durit

Schlauch

Flexible

2  T124304

1 Hose

Durit

Schlauch

Flexible

3  T124305

1 Hose

Durit

Schlauch

Flexible

4  T124303

1 Hose

Durit

Schlauch

Flexible

5  T124320

1 Hose

Durit

Schlauch

Flexible

6  T124319

1 Hose

Durit

Schlauch

Flexible

7  T124158

1 Hose

Durit

Schlauch

Flexible

8  T124142

1 Hose

Durit

Schlauch

Flexible

9  T124155

1 Hose

Durit

Schlauch

Flexible

10  T124154

1 Hose

Durit

Schlauch

Flexible

11  T124161

1 Hose

Durit

Schlauch

Flexible

12  T124148

1 Hose

Durit

Schlauch

Flexible

13

370576X1

2

Tee

Te

T - Stuck

Te

14

6109935M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

15

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

16  -

1 Union

Raccord

Verschraubung

Racor

17  6114067M91

2 Valve

Soupape

Ventil

Válvula

18  358760X91

2 Elbow

Coude

Kniestück

Codo

19

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

20  -

1 Elbow

Coude

Kniestück

Codo

21

T124590

2

Bracket

Support Fixation

Haltearm

Soporte

22

835013M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

23

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

24  -

1 Union

Raccord

Verschraubung

Racor

25  390972X1

4 Washer

Rondelle

Scheibe

Arandela

26  339761X1

4 Bolt

Boulon

Schraubbolzen

Perno

27

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

28

T125437

4

Foam Pad

Mousse

Schaumstoff

Espuma

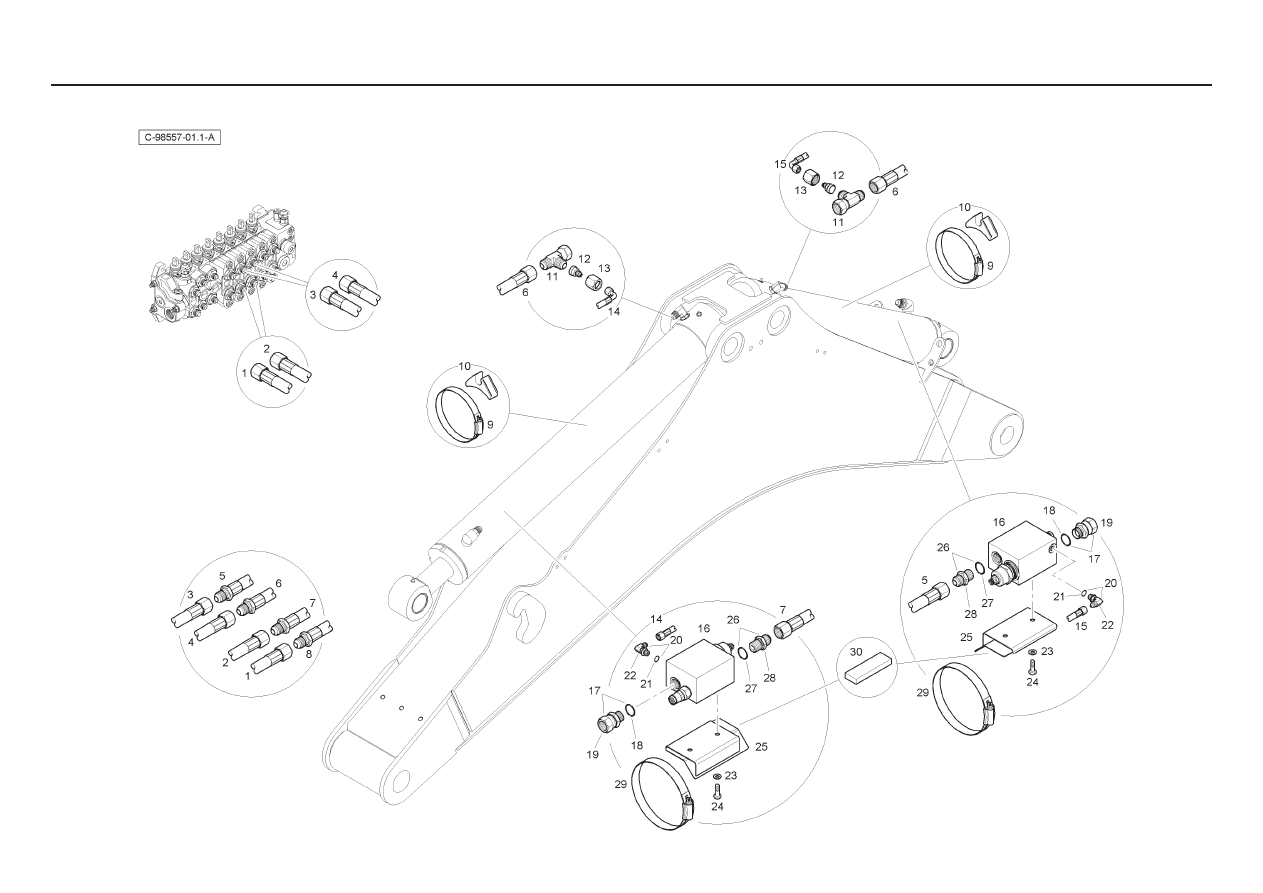

- Digger - Sideshift - Servo

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T126462

1 Hose

Durit

Schlauch

Flexible

2  T126461

1 Hose

Durit

Schlauch

Flexible

3  T126456

1 Hose

Durit

Schlauch

Flexible

4  T126455

1 Hose

Durit

Schlauch

Flexible

5  T126470

1 Hose

Durit

Schlauch

Flexible

6  T126471

1 Hose

Durit

Schlauch

Flexible

7  T124158

1 Hose

Durit

Schlauch

Flexible

8  T124142

1 Hose

Durit

Schlauch

Flexible

9  T124155

1 Hose

Durit

Schlauch

Flexible

10  T124154

1 Hose

Durit

Schlauch

Flexible

11  T124161

1 Hose

Durit

Schlauch

Flexible

12  T124148

1 Hose

Durit

Schlauch

Flexible

13

370576X1

2

Tee

Te

T - Stuck

Te

14  T124472

1 Capscrew

Vis

Schraube

Tornillo

15  6114128M1

3 Sleeve

Manchon

Hülse

Mancha

16

T124243

3

Clamp Body

Collier

Halteschelle

Abrazadera

17  6114127M1

3 Stirrup

Etrier

Bügel

Estribo

18  T124473

1 Bolt

Boulon

Schraubbolzen

Perno

19  T124474

1 Bolt

Boulon

Schraubbolzen

Perno

20

6109935M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

21

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  -

1 Union

Raccord

Verschraubung

Racor

23  6114067M91

2 Valve

Soupape

Ventil

Válvula

24  358760X91

2 Elbow

Coude

Kniestück

Codo

25

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

26  -

1 Elbow

Coude

Kniestück

Codo

27

T124590

2

Bracket

Support Fixation

Haltearm

Soporte

28

835013M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

29

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

30  -

1 Union

Raccord

Verschraubung

Racor

31  390972X1

4 Washer

Rondelle

Scheibe

Arandela

32  339761X1

4 Bolt

Boulon

Schraubbolzen

Perno

33

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

34

T125437

4

Foam Pad

Mousse

Schaumstoff

Espuma

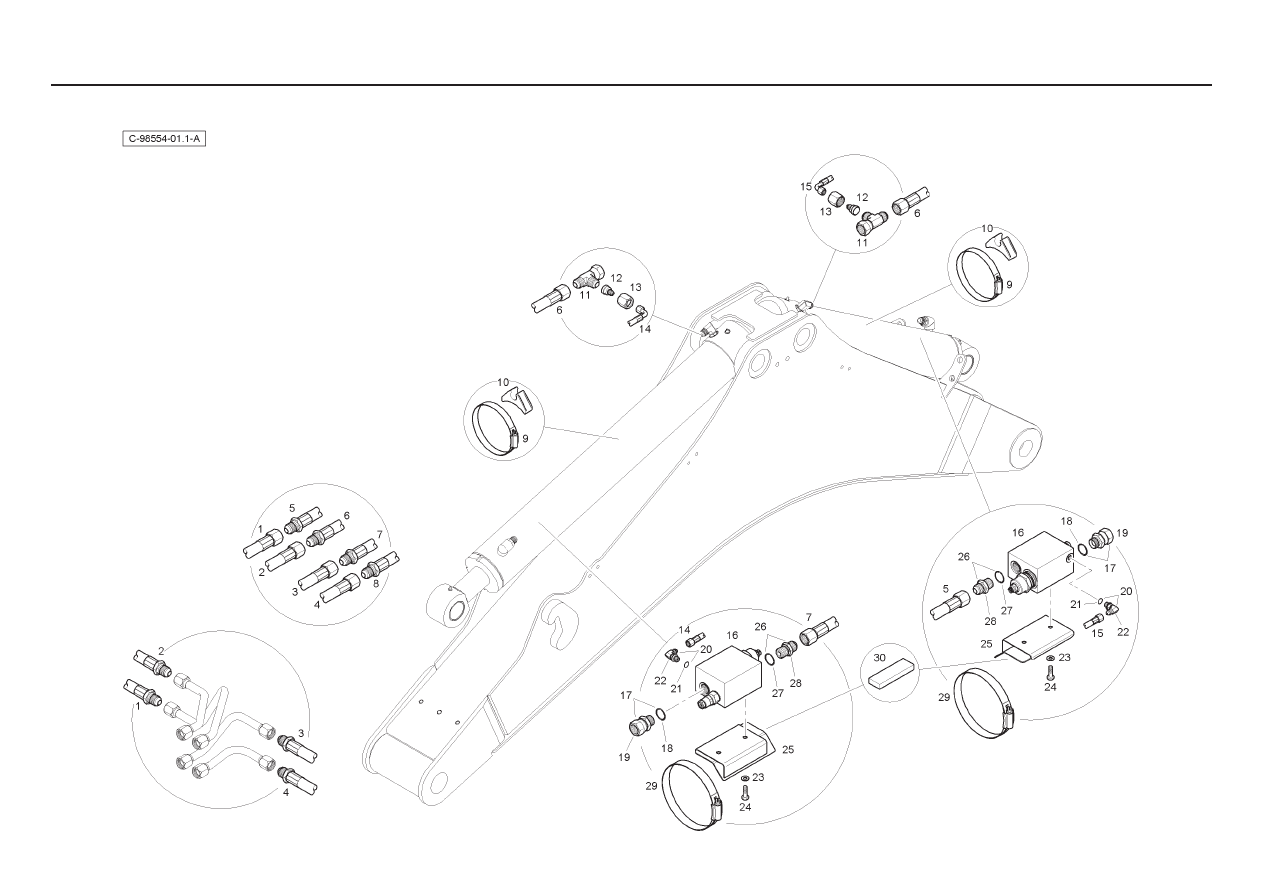

- Digger - Centremount - Mechnical

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T124308

1 Hose

Durit

Schlauch

Flexible

2  T124304

1 Hose

Durit

Schlauch

Flexible

3  T124305

1 Hose

Durit

Schlauch

Flexible

4  T124303

1 Hose

Durit

Schlauch

Flexible

5  T124157

1 Hose

Durit

Schlauch

Flexible

6  T124156

1 Hose

Durit

Schlauch

Flexible

7  T124160

1 Hose

Durit

Schlauch

Flexible

8  T123929

1 Hose

Durit

Schlauch

Flexible

9

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

10

6112656M1

2

Tube Saddle

Selle

Sattel

Silla

11  364704X1

2 Connector

Coude

Winkelstück

Codo

12

356628X1

2

Reducer Tube

Réducteur

Untersetzung

Adaptador

13  22576X1

2 Nut

Ecrou

Mutter

Tuerca

14  T119882

1 Hose

Durit

Schlauch

Flexible

15  T119883

1 Hose

Durit

Schlauch

Flexible

16  6114066M91

2 Valve

Soupape

Ventil

Válvula

17

6109935M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

18

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

19  -

1 Union

Raccord

Verschraubung

Racor

20

357197X91

2

Elbow & O Ring

Coude

Kniestück

Codo

21

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  -

1 Elbow

Coude

Kniestück

Codo

23  390972X1

4 Washer

Rondelle

Scheibe

Arandela

24  339761X1

4 Bolt

Boulon

Schraubbolzen

Perno

25

T124590

2

Bracket

Support Fixation

Haltearm

Soporte

26

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

27

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

28  -

1 Union

Raccord

Verschraubung

Racor

29

6114114M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

30

T125437

4

Foam Pad

Mousse

Schaumstoff

Espuma

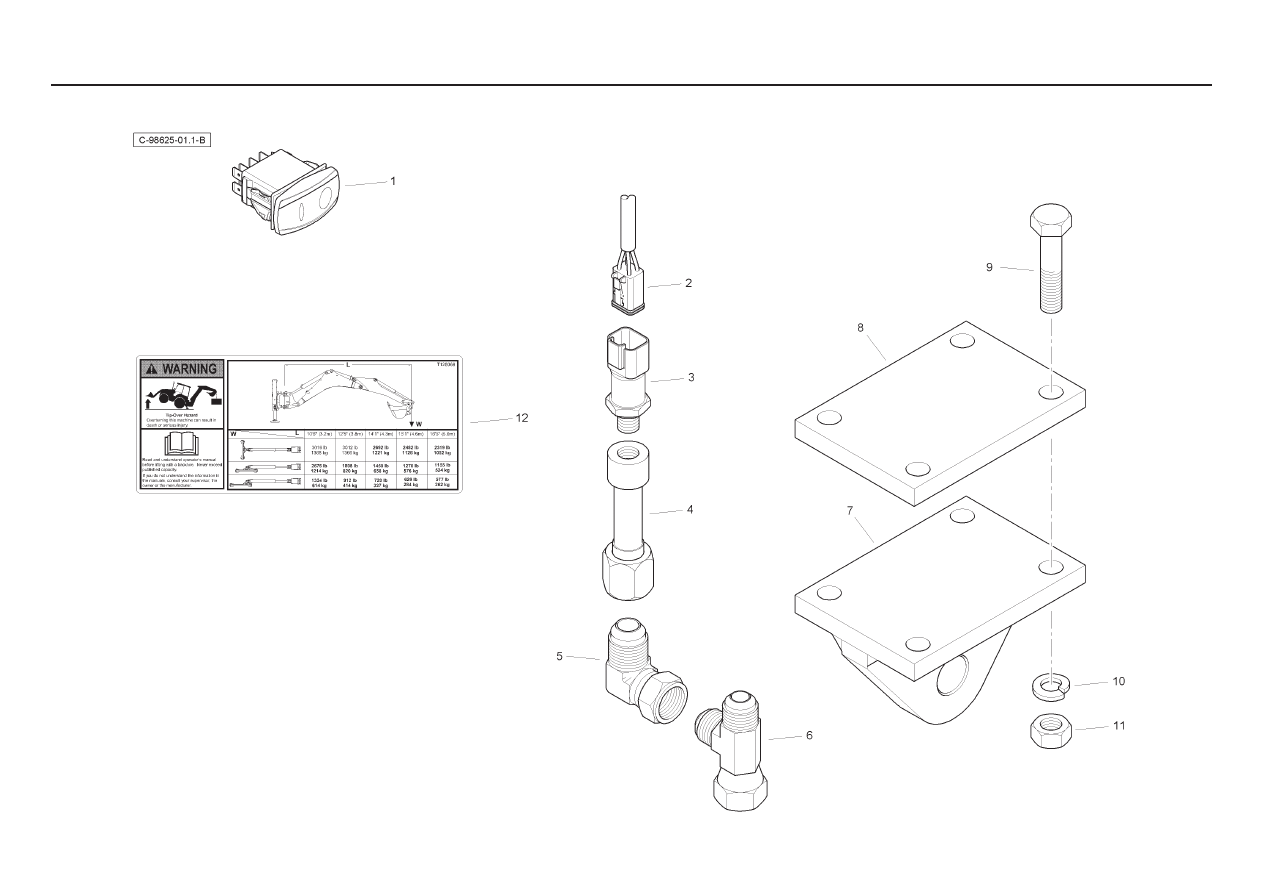

- Sideshift - Standard Dipper - ISO

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T107979

1

Switch - Craning Alarm

Interrupteur

Schalter

Interruptor

2

T108744

1

Alarm Cable

Câble

Kabel

Cable

3

T110460

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presión

4  T107392

1 Tube

Tube

Rohr

Tubo

5  367386X1

1 Elbow

Coude

Winkelstuck

Codo

6

364704X1

1

Tee Connector

Coude

Winkelstück

Codo

7

T108465

1

Craning Bracket

Support Fixation

Haltearm

Soporte

8

T108865

1

Craning Plate

Platine

Klemmplatte

Placa De Abrazo

9  3009511X1

4 Bolt

Boulon

Schraubbolzen

Perno

10

339369X1

4

Washer

Rondelle Frein

Federring

Arandela De Freno

11

3009695X1

4

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

12

T126942

1

Decal - Load Chart

Décalcomanie

Aufkleber

Calcomanía

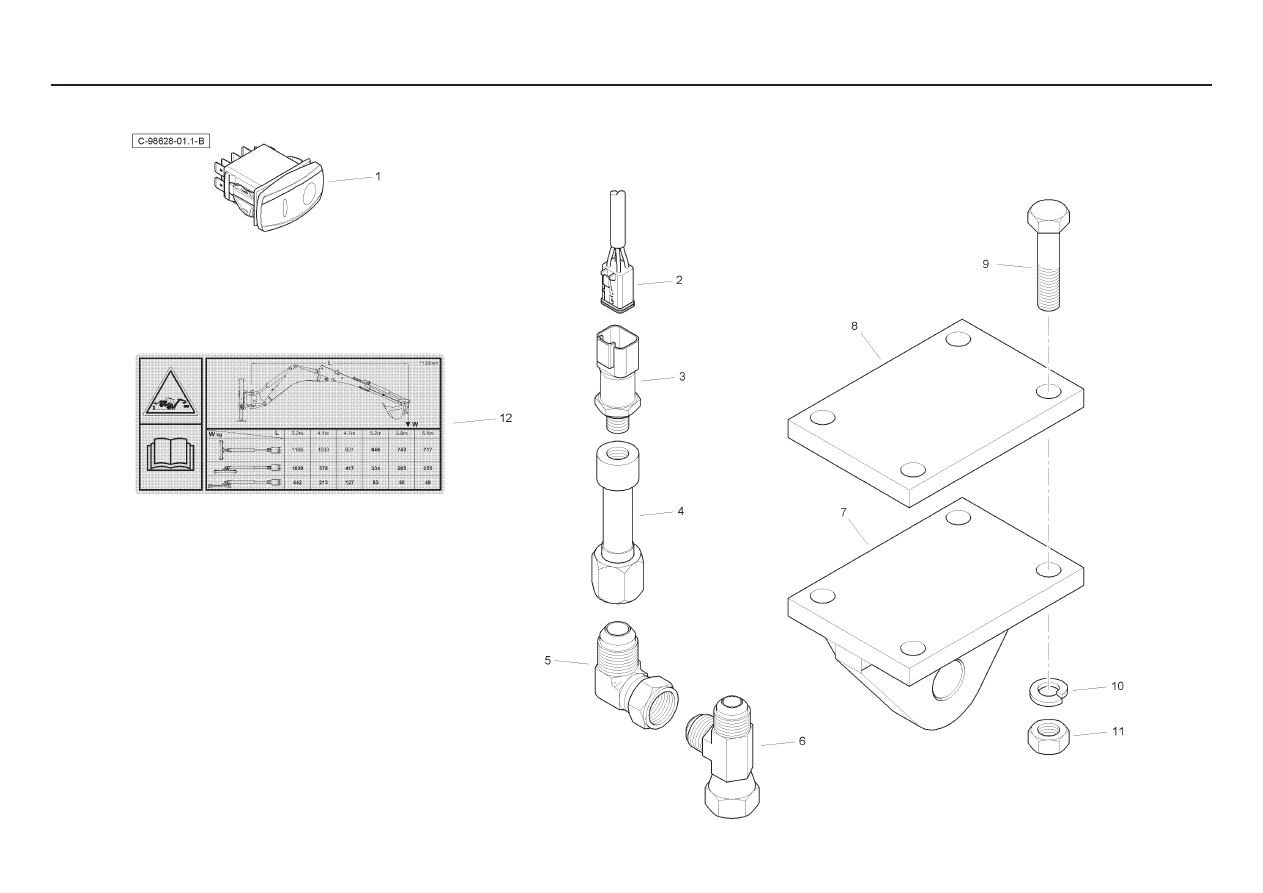

- Sideshift - Standard Dipper - ANSI

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T107979

1

Switch - Craning Alarm

Interrupteur

Schalter

Interruptor

2

T108744

1

Alarm Cable

Câble

Kabel

Cable

3

T110460

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presión

4  T107392

1 Tube

Tube

Rohr

Tubo

5  367386X1

1 Elbow

Coude

Winkelstuck

Codo

6

364704X1

1

Tee Connector

Coude

Winkelstück

Codo

7

T108465

1

Craning Bracket

Support Fixation

Haltearm

Soporte

8

T108865

1

Craning Plate

Platine

Klemmplatte

Placa De Abrazo

9  3009511X1

4 Bolt

Boulon

Schraubbolzen

Perno

10

339369X1

4

Washer

Rondelle Frein

Federring

Arandela De Freno

11

3009695X1

4

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

12

T128069

1

Decal - Load Chart

Décalcomanie

Aufkleber

Calcomanía

- Sideshift - Extending Dipper - ISO

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T107979

1

Switch - Craning Alarm

Interrupteur

Schalter

Interruptor

2

T108744

1

Alarm Cable

Câble

Kabel

Cable

3

T110460

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presión

4  T107392

1 Tube

Tube

Rohr

Tubo

5  367386X1

1 Elbow

Coude

Winkelstuck

Codo

6

364704X1

1

Tee Connector

Coude

Winkelstück

Codo

7

T108465

1

Craning Bracket

Support Fixation

Haltearm

Soporte

8

T108865

1

Craning Plate

Platine

Klemmplatte

Placa De Abrazo

9  3009511X1

4 Bolt

Boulon

Schraubbolzen

Perno

10

339369X1

4

Washer

Rondelle Frein

Federring

Arandela De Freno

11

3009695X1

4

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

12

T126941

1

Decal - Load Chart

Décalcomanie

Aufkleber

Calcomanía

- Sideshift - Extending Dipper - ANSI

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T107979

1

Switch - Craning Alarm

Interrupteur

Schalter

Interruptor

2

T108744

1

Alarm Cable

Câble

Kabel

Cable

3

T110460

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presión

4  T107392

1 Tube

Tube

Rohr

Tubo

5  367386X1

1 Elbow

Coude

Winkelstuck

Codo

6

364704X1

1

Tee Connector

Coude

Winkelstück

Codo

7

T108465

1

Craning Bracket

Support Fixation

Haltearm

Soporte

8

T108865

1

Craning Plate

Platine

Klemmplatte

Placa De Abrazo

9  3009511X1

4 Bolt

Boulon

Schraubbolzen

Perno

10

339369X1

4

Washer

Rondelle Frein

Federring

Arandela De Freno

11

3009695X1

4

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

12

T128070

1

Decal - Load Chart

Décalcomanie

Aufkleber

Calcomanía

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

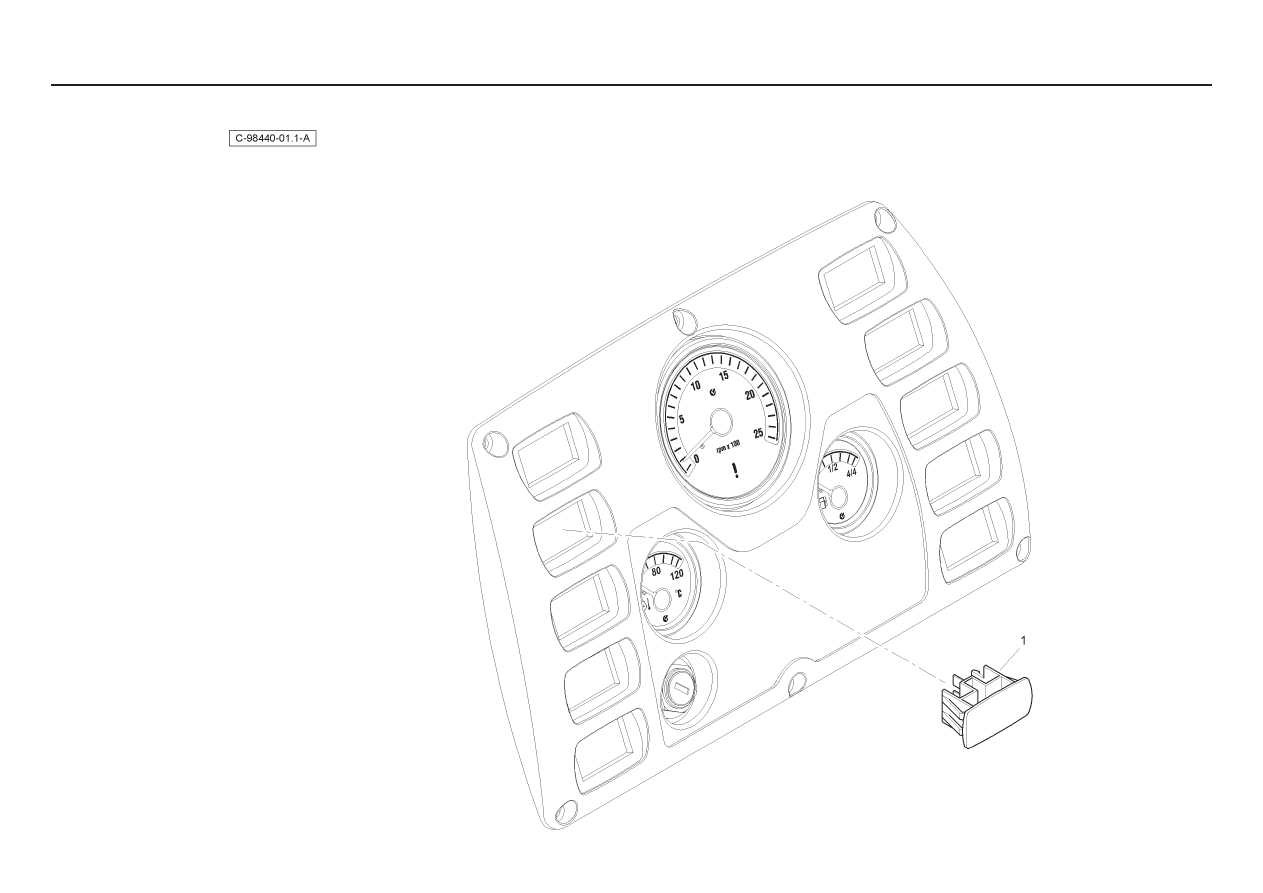

1

6114338M1

1

Blanking Plug

Bouchon

VerschlStopfen

Tapón
